NFS文件系統介紹及相關實驗

本節索引：

一、NFS網絡文件系統介紹

二、NFS服務配置

三、NFS掛載及autofs自動掛載

四、實驗：實現NFS服務

五、實驗：實現NFS偽根(RHCE)

六、實驗：實現家目錄NFS自動絕對路徑、相對路徑掛載



一、NFS網絡文件系統介紹

NFS：Network File System 網絡文件系統，基于內核的文件系統。Sun公司開發，通過使用NFS，用

戶和程序可以像訪問本地文件一樣訪問遠端系統上的文件，基于RPC（Remote Procedure Call Protocol遠

程過程調用）實現



RPC采用C/S模式?？蛻魴C請求程序調用進程發送一個有進程參數的調用信息到服務進程，然后等待應答

信息。在服務器端，進程保持睡眠狀態直到調用信息到達為止。當一個調用信息到達，服務器獲得進程參

數，計算結果，發送答復信息，然后等待下一個調用信息，最后，客戶端調用進程接收答復信息，獲得進

程結果，然后調用執行繼續進行。



NFS優勢：

1.節省本地存儲空間，將常用的數據如：home目錄,存放在一臺NFS服務器上且可以通過網絡訪問，那么本

地終端將可以減少自身存儲空間的使用，適合在局域網使用

2.用戶不需要在網絡中的每個機器上都建有Home目錄，Home目錄可以放在NFS服務器上且可以在網絡上

被訪問使用。

3.一些存儲設備如軟驅、CDROM和Zip（一種高儲存密度的磁盤驅動器與磁盤）等都可以在網絡上被別的

機器使用。這可以減少整個網絡上可移動介質設備的數量。



NFS常見應用場景：

1.多個機器共享一臺CDROM或者其他設備。這對于在多臺機器中安裝軟件來說

更加便宜跟方便。

2.在大型網絡中，配置一臺中心NFS服務器用來放置所有用戶的home目錄可能會

帶來便利。這些目錄能被輸出到網絡以便用戶不管在哪臺工作站上登錄，總能得

到相同的home目錄。

3.不同客戶端可在NFS上觀看影視文件，節省本地空間。

4.在客戶端完成的工作數據，可以備份保存到NFS服務器上用戶自己的路徑下。





二、NFS服務介紹

軟件包：nfs-utils(系統自帶)

Kernel支持:nfs.ko

端口：2049(nfsd), 其它端口由rpcbind(111)分配

配置文件：/etc/exports,/etc/exports.d/*.exports

CentOS 7不支持同一目錄同時用nfs和samba共享，因為使用鎖機制不同

相關軟件包：rpcbind（必須），tcp_wrappers

CentOS 6開始portmap進程由rpcbind代替

NFS服務主要進程：

rpc.nfsd 最主要的NFS進程，管理客戶端是否可登錄

??? rpc.mountd 掛載和卸載NFS文件系統，包括權限管理

??? rpc.lockd 非必要，管理文件鎖，避免同時寫出錯

??? rpc.statd 非必要，檢查文件一致性，可修復文件

日志：/var/lib/nfs/



配置防火墻，開放NFS服務

配置NFS使用固定端口

vim /etc/sysconfig/nfs

RQUOTAD_PORT=875

LOCKD_TCPPORT=32803

LOCKD_UDPPORT=32769

MOUNTD_PORT=892

STATD_PORT=662

STATD_OUTGOING_PORT=2020

防火墻除開放上述端口，還需開放TCP和UDP的111和2049共4個端口



導出的文件系統的格式：

/dir ? 主機1(opt1,opt2) 主機2(opt1,opt2)…

#開始為注釋

主機格式：

單個主機：ipv4，ipv6，FQDN

IP networks：兩種掩碼格式均支持

172.18.0.0/255.255.0.0

172.18.0.0/16

wildcards：主機名通配，例如*.magedu.com，IP不可以

netgroups：NIS域的主機組，@group_name

anonymous：表示使用*通配所有客戶端



每個條目指定目錄導出到的哪些主機，及相關的權限和選項

默認選項：(ro,sync,root_squash,no_all_squash)



示例：在/etc/exports文件中定義導出目錄

/myshare server.example.com

/myshare *.example.com

/myshare server?.example.com

/myshare server[0-20].example.com

/myshare 172.25.11.10

/myshare 172.25.0.0/16

/myshare 2000:472:18:b51:c32:a21

/myshare 2000:472:18:b51::/64

/myshare *.example.com 172.25.0.0/16

/myshare desktop.example.com(ro)

/myshare desktop.example.com(ro) server[0-20].example.com(rw)

/myshare diskless.example.com(rw,no_root_squash)



NFS工具：

rpcinfo

rpcinfo -p hostname

rpcinfo -s hostname 查看RPC注冊程序



exportfs

-v 查看本機所有NFS共享

-r 重讀配置文件，并共享目錄

-a 輸出本機所有共享

-au 停止本機所有共享

查看指定NFS服務器提供的共享目錄文件



showmount -e NfsServerIP



mount.nfs 掛載工具

NFSv4支持通過掛載NFS服務器的共享“根”，從而瀏覽NFS服務器上的共享

目錄列表

mount nfsserver:/ /mnt/nfs



三、NFS掛載及autofs自動掛載

客戶端NFS掛載：

基于安全考慮，建議使用nosuid,nodev,noexec掛載選項

NFS相關的掛載選項：

fg（默認）前臺掛載，bg后臺掛載

hard（默認）持續請求，soft 非持續請求

intr 和hard配合，請求可中斷

rsize和wsize 一次讀和寫數據最大字節數，rsize=32768

_netdev 無網絡不掛載

示例：

默認NFS v4版本掛載

mount -o rw,nosuid,fg,hard,intr 172.16.0.1:/testdir /mnt/nfs/

也可指定以其他NFS版本掛載

mount -o vers=3 192.168.30.10:/data/nfsdir2 /mnt/nfs2

開機掛載:/etc/fstab

172.16.0.1:/public /mnt/nfs nfs defaults 0 0





autofs自動掛載：

可使用autofs按需要掛載NFS共享，在空閑時自動卸載

由autofs包提供

系統管理器指定由/etc/auto.master自動掛載器守護進程控制的掛載點

自動掛載監視器訪問這些目錄并按要求掛載文件系統

文件系統在失活的指定間隔5分鐘后會自動卸載

為所有導出到網絡中的NFS啟用特殊匹配 -host 至“browse”

參看幫助：man 5 autofs

支持含通配符的目錄名

* server:/export/&







四、實驗：實現NFS服務

前期準備：

虛擬機兩臺

NFS服務器：CentOS 7.4 ? ? ?IP：192.168.30.10

客戶端：CentOS 7.5 ? ? IP：192.168.30.17

NFS服務器端：

systemctl start nfs-server

mkdir /data/nfsdir{1,2,3}

vim /etc/exports

/data/nfsdir1 *

/data/nfsdir2 *(rw)

/data/nfsdir3 *(rw,no_root_squash)

#####################################################

也可基于IP控制NFS訪問(安全性不高，可被冒充)

/data/nfsdir2 192.168.30.17(rw)??

/data/nfsdir2 192.168.30.17(rw) 192.168.30.0/24(ro)

#####################################################

重啟NFS服務

exportfs –r

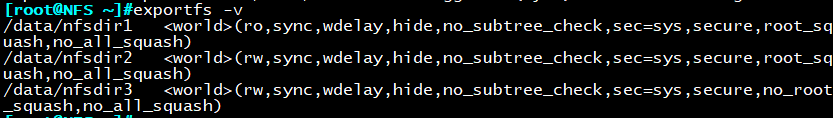

查看本機已生效的NFS共享文件

exportfs -v





客戶端：

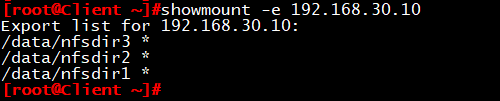

查看NFS服務器提供的文件

showmount -e 192.168.30.10

創建掛載NFS的目錄

mkdir /mnt/nfs{1,2,3}

掛載nfsdir1，默認NFS v4版本掛載

mount 192.168.30.10:/data/nfsdir1 /mnt/nfs1

也可指定以其他NFS版本掛載

mount -o vers=3 192.168.30.10:/data/nfsdir2 /mnt/nfs2

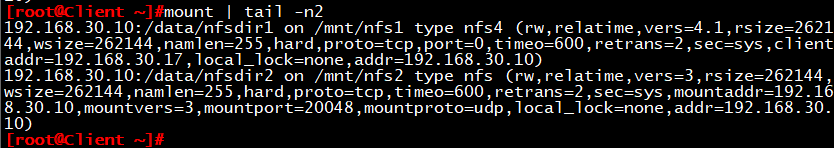

NFS也是一種文件系統，可用mount命令查看已掛載的NFS文件系統

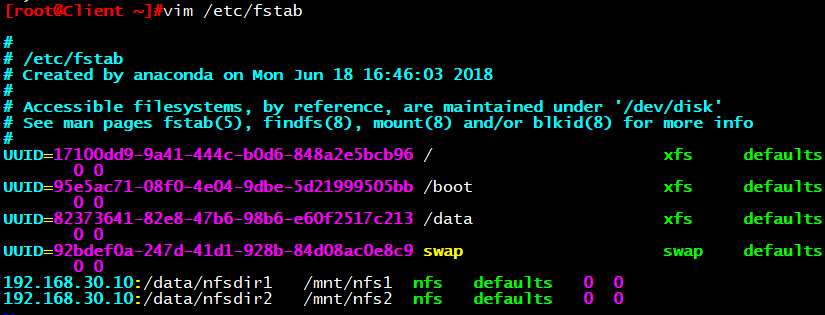

寫入/etc/fstab文件中實現永久掛載

nfs1目錄只讀掛載，無法創建文件

nfs2目錄可創建文件，文件所有者，所屬組映射為nfsnobody

nfs3目錄因為加了no_root_squash，root創建文件不影響到nfsnobody



五、實驗：實現NFS偽根(RHCE)

前期準備：

虛擬機兩臺

NFS服務器：CentOS 7.4 ? ? ?IP：192.168.30.10

客戶端：CentOS 7.5 ? ? IP：192.168.30.17



NFS服務器端：

mkdir /app/nfsdir1

mkdir /data/nfsdir2

mkdir /nfsroot/dir{1,2} -pv

掛載目錄

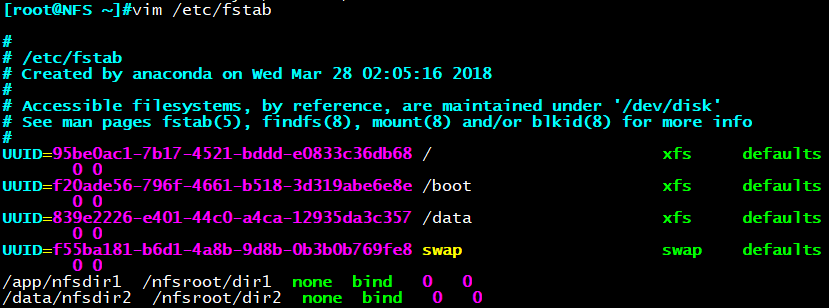

vim /etc/fstab

/app/nfsdir1? /nfsroot/dir1? none? bind?? 0?? 0

/data/nfsdir2? /nfsroot/dir2? none? bind?? 0?? 0

mount -a

NFS配置文件

vim /etc/exports.d/nfsroot.exports

/nfsroot?????? *(fsid=0,rw,crossmnt)

/nfsroot/dir1? *(rw)

/nfsroot/dir2? *(ro)

重啟NFS服務

exportfs –r

查看本機生效的NFS文件

exportfs –v





客戶端：

查看NFS服務器提供的文件

showmount -e 192.168.30.10

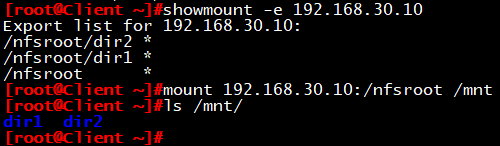

掛載偽根目錄

mount 192.168.30.10:/nfsroot /mnt





六、實驗：實現家目錄NFS自動絕對路徑、相對路徑掛載

前期準備：

虛擬機三臺

NFS服務器：CentOS 6.9?? IP：192.168.30.11

客戶端1：CentOS 7.4? IP：192.168.30.10

客戶端2：CentOS 7.5? IP：192.168.30.17

實驗預期：

客戶端1實現相對路徑掛載，客戶端2實現絕對路基掛載



NFS服務器：

開啟nfs服務

service rpcbind start

service nfs start?

建立用戶nfs1，nfs2

useradd -d /data/nfs/nfs1 -u 2001 nfs1

useradd -d /data/nfs/nfs2 -u 2002 nfs2

編寫測試文件

touch /data/nfs/nfs1/test1

touch /data/nfs/nfs2/test2

編寫nfs共享配置

vim /etc/exports

/data/? *(rw)



相對路徑掛載：

切換到客戶端1：

showmount -e 192.168.30.11

建立兩個用戶nfsuser1，nfsuser2

useradd -u 2001 nfsuser1

useradd -u 2002 nfsuser2

配置相對路徑自動掛載

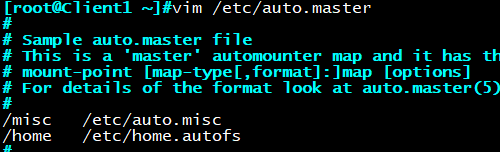

vim /etc/auto.master

/home? /etc/home.autofs

vim /etc/home.autofs

nfsuser1? -fstype=nfs,vers=3 192.168.30.11:/data/nfs/nfs1

nfsuser2? -fstype=nfs,vers=3 192.168.30.11:/data/nfs/nfs2

重啟autofs服務

systemctl restart autofs

測試

su -nfsuser1



絕對路徑掛載：

切換到客戶端2：

useradd -u 2001 nfsuser1

useradd -u 2002 nfsuser2

配置絕對路徑自動掛載

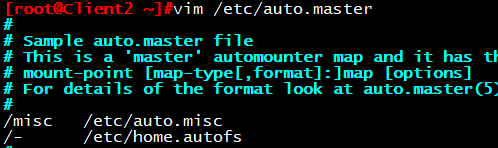

vim /etc/auto.master

/- /etc/home.autofs

vim /etc/home.autofs

/home/nfsuser1? -fstype=nfs,vers=3 192.168.30.11:/data/nfs/nfs1

/home/nfsuser2? -fstype=nfs,vers=3 192.168.30.11:/data/nfs/nfs2

測試：
