防火墻技術(一)

本節索引：

一、防火墻介紹

二、iptables工具

三、iptables基本命令使用舉例

三、SNAT與DNAT地址轉換



一、防火墻介紹

防火墻的分類

按防火墻服務范圍可分為：

主機防火墻：服務范圍為當前主機

網絡防火墻：服務范圍為防火墻一側的局域網



按軟硬件可分為：

硬件防火墻：在專用硬件級別實現部分功能的防火墻；另一個部分功能基于軟件

實現，Checkpoint,NetScreen

軟件防火墻：運行于通用硬件平臺之上的防火墻的應用軟件



按OSI模型可分為：

網絡層防火墻：OSI下面第三層

應用層防火墻/代理服務器：代理網關，OSI七層



Netfilter組件

Netfilter是Linux 2.4內核防火墻框架，該框架既簡潔又靈活，可實現安全策略應用

中的許多功能，如數據包過濾、數據包處理、地址偽裝、透明代理、動態網絡地址轉

換（Network Address Translation，NAT），以及基于用戶及媒體訪問控制（Media

Access Control，MAC）地址的過濾和基于狀態的過濾、包速率限制等。



特性：

內核空間，集成在Linux內核中

擴展各種網絡服務的結構化底層框架

內核中選取五個位置放了五個hook(勾子) function(INPUT、OUTPUT、FORWARD、

PREROUTING、POSTROUTING)，而這五個hook function向用戶開放，用戶可以通過一

個命令工具（iptables）向其寫入規則

由信息過濾表（table）組成，包含控制IP包處理的規則集（rules），規則被分組放

在鏈（chain）上

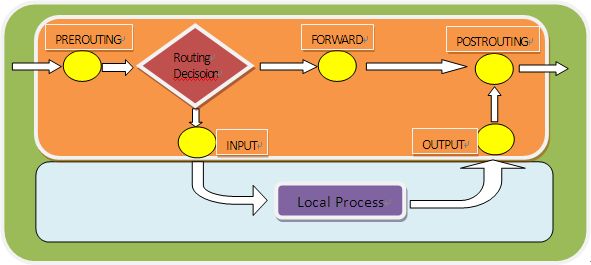

三種報文流向：

流入本機：PREROUTING –> INPUT–>用戶空間進程

流出本機：用戶空間進程 –>OUTPUT–> POSTROUTING

轉發：PREROUTING –> FORWARD –> POSTROUTING



iptables由四個表和五個鏈以及一些規則組成

四個表table：filter、nat、mangle、raw

filter表：過濾規則表，根據預定義的規則過濾符合條件的數據包

nat表：network address translation 地址轉換規則表

mangle：修改數據標記位規則表

raw：關閉NAT表上啟用的連接跟蹤機制，加快封包穿越防火墻速度

優先級由高到低的順序為:raw–>mangle–>nat–>filter



五個內置鏈chain

INPUT

OUTPUT

FORWARD

PREROUTING

POSTROUTING







二、iptables工具

格式：iptables [-t table] SUBCOMMAND chain [-m matchname [per-matchoptions]] -j

targetname ?[per-target-options]

(1)table：

raw, mangle, nat, [filter]默認



(2)SUBCOMMAND：

1、鏈管理：

-N???????????? new, 自定義一條新的規則鏈

-X????????????? delete，刪除自定義的空的規則鏈

-P????????????? Policy，設置默認策略；對filter表中的鏈而言，其默認策略有：

ACCEPT??????????? 接受

DROP??????????????? 丟棄

-E????????????? 重命名自定義鏈；引用計數不為0的自定義鏈不能夠被重命名，也不能被刪除



2、查看：

-L????????????? list, 列出指定鏈上的所有規則，本選項須置后

-n????????????? numberic，以數字格式顯示地址和端口號

-v????????????? verbose，詳細信息

-vv ????????? 更詳細

-x????????????? exactly，顯示計數器結果的精確值,而非單位轉換后的易讀值

–line-numbers??????? 顯示規則的序號

常用組合：

-vnL

–vvnxL –line-numbers

-S selected,以iptables-save ???????? 命令格式顯示鏈上規則



3、規則管理：

-A：append，追加

-I：insert, 插入，要指明插入至的規則編號，默認為第一條

-D：delete，刪除

(1) 指明規則序號

(2) 指明規則本身

-R：replace，替換指定鏈上的指定規則編號

-F：flush，清空指定的規則鏈

-Z：zero，置零

iptables的每條規則都有兩個計數器

(1) 匹配到的報文的個數

(2) 匹配到的所有報文的大小之和



(3)擴展匹配條件

擴展匹配條件：需要加載擴展模塊（/usr/lib64/xtables/*.so），方可生效

查看幫助 man iptables-extensions

擴展匹配分為隱性擴展和顯性擴展兩種

隱性擴展：不需要寫模塊名稱

如：iptables -A INPUT -s 192.168.30.6 -p tcp –dport 139 -j REJECT

顯性擴展：必須指定模塊名稱

如：iptables -A INPUT -p tcp -m multiport –dports 21,80,445 -j REJECT



(4)處理動作：

-j targetname [per-target-options]

簡單：??? ACCEPT，DROP

擴展：??? REJECT：–reject-with:icmp-port-unreachable默認

RETURN：返回調用鏈

REDIRECT：端口重定向

LOG：記錄日志，dmesg

MARK：做防火墻標記

DNAT：目標地址轉換

SNAT：源地址轉換

MASQUERADE：地址偽裝

…

自定義鏈：





三、iptables基本命令使用舉例

(一)鏈及NAT的基本操作

1、清除所有的規則。

1）清除預設表filter中所有規則鏈中的規則。

# iptables -F

2）清除預設表filter中使用者自定鏈中的規則。

#iptables -X

#iptables -Z

3)清楚NAT表規則

#iptables -F -t nat

4)NAT表的顯示

#iptables -t nat -nL



2、設置鏈的默認策略。一般有兩種方法。

1）首先允許所有的包，然后再禁止有危險的包通過放火墻。

#iptables -P INPUT ACCEPT

#iptables -P OUTPUT ACCEPT

#iptables -P FORWARD ACCEPT

2）首先禁止所有的包，然后根據需要的服務允許特定的包通過防火墻。

#iptables -P INPUT DROP

#iptables -P OUTPUT DROP

#iptables -P FORWARD DROP

3、列出表/鏈中的所有規則。默認只列出filter表。

#iptables -L

4、向鏈中添加規則。下面的語句用于開放網絡接口：

#iptables -A INPUT -i lo -j ACCEPT

#iptables -A OUTPUT -o lo -j ACCEPT

#iptables -A INPUT -i eth0 -j ACEPT

#iptables -A OUTPUT -o eth1 -j ACCEPT

#iptables -A FORWARD -i eth1 -j ACCEPT

#iptables -A FORWARD -0 eth1 -j ACCEPT

注意:由于本地進程不會經過FORWARD鏈，因此回環接口lo只在INPUT和OUTPUT兩個鏈上作用。

5、使用者自定義鏈。

#iptables -N custom

#iptables -A custom -s 0/0 -d 0/0 -p icmp -j DROP

#iptables -A INPUT -s 0/0 -d 0/0 -j DROP



(二)設置基本的規則匹配

1、指定協議匹配。

1）匹配指定協議。

#iptables -A INPUT -p tcp

2）匹配指定協議之外的所有協議。

#iptables -A INPUT -p !tcp



2、指定地址匹配。

1）指定匹配的主機。

#iptables -A INPUT -s 192.168.0.18

2）指定匹配的網絡。

#iptables -A INPUT -s 192.168.2.0/24

3）匹配指定主機之外的地址。

#iptables -A FORWARD -s !192.168.0.19

4）匹配指定網絡之外的網絡。

#iptables -A FORWARD -s ! 192.168.3.0/24



3、指定網絡接口匹配。

1）指定單一的網絡接口匹配。

#iptables -A INPUT -i eth0

#iptables -A FORWARD -o eth0

2）指定同類型的網絡接口匹配。

#iptables -A FORWARD -o ppp+



4、指定端口匹配。

1）指定單一端口匹配。

#iptables -A INPUT -p tcp –sport www

#iptables -A INPUT -p udp –dport 53

2）匹配指定端口之外的端口。

#iptables -A INPUT -p tcp –dport !22

3）匹配端口范圍。

#iptables -A INPUT -p tcp –sport 22:80

4）匹配ICMP端口和ICMP類型。

#iptables -A INOUT -p icmp –icimp-type 8

5）指定ip碎片。

每個網絡接口都有一個MTU（最大傳輸單元），這個參數定義了可以通過的數據包的最大尺寸。如果一個

數據包大于這個參數值時，系統會將其劃分成更小的數據包稱為ip碎片）來傳輸，而接受方則對這些ip碎

片再進行重組以還原整個包。這樣會導致一個問題：當系統將大數據包劃分成ip碎片傳輸時，第一個碎片

含有完整的包頭信息（IP+TCP、UDP和ICMP），但是后續的碎片只有包頭的部分信息（如源地址、目的

地址）。因此，檢查后面的ip碎片的頭部（象有TCP、UDP和ICMP一樣）是不可能的。假如有這樣的一條

規則：

#iptables -A FORWARD -p tcp -s 192.168.1.0/24 -d 192.168.2.100 –dport 80 -j ACCEPT

并且這時的FORWARD的policy為DROP時，系統只會讓第一個ip碎片通過，而余下的碎片因為包頭信息不

完整而無法通過?？梢酝ㄟ^—fragment/-f 選項來指定第二個及以后的ip碎片解決上述問題。

#iptables -A FORWARD -f -s 192.168.1.0/24 -d 192.168.2.100 -j ACCEPT

注意現在有許多進行ip碎片***的實例，如DoS***，因此允許ip碎片通過是有安全隱患的，對于這一點可以

采用iptables的匹配擴展來進行限制。



(三)設置擴展的規則匹配（舉例已忽略目標動作）

1、多端口匹配。

1）匹配多個源端口。

#iptables -A INPUT -p tcp -m multiport –sport 22,53,80,110

2）匹配多個目的端口。

#iptables -A INPUT -p tcp -m multiport –dpoort 22,53,80

3）匹配多端口(無論是源端口還是目的端口）

#iptables -A INPUT -p tcp -m multiport –port 22,53,80,110



2、指定TCP匹配擴展

使用 –tcp-flags 選項可以根據tcp包的標志位進行過濾。

#iptables -A INPUT -p tcp –tcp-flags SYN,FIN,ACK SYN

#iptables -A FROWARD -p tcp –tcp-flags ALL SYN,ACK

上實例中第一個表示SYN、ACK、FIN的標志都檢查，但是只有SYN匹配。第二個表示ALL（SYN，

ACK，FIN，RST，URG，PSH）的標志都檢查，但是只有設置了SYN和ACK的匹配。

#iptables -A FORWARD -p tcp –syn

選項—syn相當于”–tcp-flags SYN,RST,ACK SYN”的簡寫。



3、limit速率匹配擴展。

1）指定單位時間內允許通過的數據包個數，單位時間可以是/second、/minute、/hour、/day或使用第一個子母。

#iptables -A INPUT -m limit –limit 300/hour

2 )指定觸發事件的閥值。

#iptables -A INPUT -m limit –limit-burst 10

用來比對一次同時涌入的封包是否超過10個，超過此上限的包將直接丟棄。

3）同時指定速率限制和觸發閥值。

#iptables -A INPUT -p icmp -m limit –-limit 3/m –limit-burst 3

表示每分鐘允許的最大包數量為限制速率（本例為3）加上當前的觸發閥值burst數。任何情況下，都可保

證3個數據包通過，觸發閥值burst相當于允許額外的包數量。



4、基于狀態的匹配擴展（連接跟蹤）

每個網絡連接包括以下信息：源地址、目標地址、源端口、目的端口，稱為套接字對（socket pairs）；協

議類型、連接狀態（TCP協議）

和超時時間等。防火墻把這些信息稱為狀態（stateful）。狀態包過濾防火墻能在內存中維護一個跟蹤狀態

的表，比簡單包過濾防火墻具有更大的安全性，命令格式如下：

iptables -m state –-state [!]state [,state,state,state]

其中，state表是一個逗號分割的列表，用來指定連接狀態，4種：

>NEW：該包想要開始一個新的連接（重新連接或連接重定向）

>RELATED：該包是屬于某個已經建立的連接所建立的新連接。舉例：

FTP的數據傳輸連接和控制連接之間就是RELATED關系。

>ESTABLISHED：該包屬于某個已經建立的連接。

>INVALID：該包不匹配于任何連接，通常這些包被DROP。

>UNTRACKED：未進行追蹤的連接，如raw表中關閉追蹤

示例：

iptables -A INPUT -d 172.16.1.10 -p tcp -m multiport –dports 22,80 -m state —

state NEW,ESTABLISHED -j ACCEPT

iptables -A OUTPUT -s 172.16.1.10 -p tcp -m multiport –sports 22,80 -m state —

state ESTABLISHED -j ACCEPT

已經追蹤到的并記錄下來的連接信息庫

/proc/net/nf_conntrack

調整連接追蹤功能所能夠容納的最大連接數量

/proc/sys/net/nf_conntrack_max

不同的協議的連接追蹤時長

/proc/sys/net/netfilter/

注意：CentOS7 需要加載模塊： modprobe nf_conntrack





開放被動模式的ftp服務

(1) 裝載ftp連接追蹤的專用模塊：

跟蹤模塊路徑：/lib/modules/kernelversion/kernel/net/netfilter

vim /etc/sysconfig/iptables-config 配置文件

IPTABLES_MODULES=“nf_conntrack_ftp”

modproble nf_conntrack_ftp

(2) 放行請求報文：

命令連接：NEW, ESTABLISHED

數據連接：RELATED, ESTABLISHED

iptables –I INPUT -d LocalIP -p tcp -m state –state ESTABLISHED,RELATED -j ACCEPT

iptables -A INPUT -d LocalIP -p tcp –dport 21 -m state –state NEW -j ACCEPT

(3) 放行響應報文：

iptables -I OUTPUT -s LocalIP -p tcp -m state –state ESTABLISHED -j ACCEPT



開放被動模式的ftp服務示例：

yum install vsftpd

systemctl start vsftpd

modprobe nf_conntrack_ftp

iptables -F

iptables -A INPUT -m state –state ESTABLISHED,RELATED -j ACCEPT

iptables -A INPUT -p tcp –dport 21 -m state –state NEW -j ACCEPT

iptables -A OUTPUT -m state –state ESTABLISHED -j ACCEPT

iptables -P INPUT DROP

iptables -P OUTPUT DROP

iptables –vnL



iptable防火墻優化原則

任何不允許的訪問，應該在請求到達時給予拒絕

規則在鏈接上的次序即為其檢查時的生效次序

基于上述，規則優化

1 安全放行所有入站和出站的狀態為ESTABLISHED狀態連接

2 謹慎放行入站的新請求

3 有特殊目的限制訪問功能，要在放行規則之前加以拒絕

4 同類規則（訪問同一應用），匹配范圍小的放在前面，用于特殊處理

5 不同類的規則（訪問不同應用），匹配范圍大的放在前面

6 應該將那些可由一條規則能夠描述的多個規則合并為一條

7 設置默認策略，建議白名單（只放行特定連接）

1） iptables -P，不建議

2） 建議在規則的最后定義規則做為默認策略



四、NAT地址轉換

NAT：network address translation

PREROUTING，INPUT，OUTPUT，POSTROUTING

請求報文：修改源/目標IP，由定義如何修改

響應報文：修改源/目標IP，根據跟蹤機制自動實現



SNAT：source NAT POSTROUTING, INPUT

讓本地網絡中的主機通過某一特定地址訪問外部網絡，實現地址偽裝

請求報文：修改源IP

典型應用場景：多個PC機使用ADSL路由器共享上網，每個PC機都配置了內網IP，PC機訪問

外部網絡的時候，路由器將數據包的報頭中的源地址替換成路由器的ip，當外部網絡的服

務器比如網站web服務器接到訪問請求的時候，他的日志記錄下來的是路由器的ip地址，而

不是pc機的內網ip；這是因為，這個服務器收到的數據包的報頭里邊的“源地址”，已經

被替換了所以叫做SNAT，基于源地址的地址轉換。





DNAT：destination NAT PREROUTING , OUTPUT

把本地網絡中的主機上的某服務開放給外部網絡訪問(發布服務和端口映射)，

但隱藏真實IP

請求報文：修改目標IP

典型應用場景：比如有web服務器放在內網配置內網ip，前端有個防火墻配置公網ip，互聯

網上的訪問者使用公網ip來訪問這個網站當訪問的時候，客戶端發出一個數據包，這個數據

包的報頭里邊，目標地址寫的是防火墻的公網ip，防火墻會把這個數據包的報頭改寫一次，

將目標地址改寫成web服務器的內網ip，然后再把這個數據包發送到內網的web服務器上，這

樣，數據包就穿透了防火墻，并從公網ip變成了一個對內網地址的訪問了，即DNAT，基于目

標的網絡地址轉換。



PNAT：port nat，端口和IP都進行修改



SNAT：固定IP

–to-source [ipaddr[-ipaddr]][:port[-port]]

–random

iptables -t nat -A POSTROUTING -s LocalNET ! -d LocalNet -j SNAT –tosource ExtIP

示例：

iptables -t nat -A POSTROUTING -s 10.0.1.0/24 ! –d 10.0.1.0/24 -j SNAT —

to-source 172.18.1.6-172.18.1.9



SNAT：動態IP

MASQUERADE：地址偽裝

如此配置的話，不用指定SNAT的目標ip了，不管現在網卡的出口獲得了怎樣的動態ip，

MASQUERADE會自動讀取網卡現在的ip地址然后做SNAT出去，這樣就實現了很好的動態

SNAT地址轉換。

–to-ports port[-port]

–random

iptables -t nat -A POSTROUTING -s LocalNET ! -d LocalNet -j ?MASQUERADE

示例：

iptables -t nat -A POSTROUTING -s 10.0.1.0/24 ! –d 10.0.1.0/24 -j

MASQUERADE





如何區分SNAT和DNAT

從定義來講它們一個是源地址轉換，一個是目標地址轉換。都是地址轉換的功能，將私有地

址轉換為公網地址。

要區分這兩個功能可以簡單的由連接發起者是誰來區分：

內部地址要訪問公網上的服務時（如web訪問），內部地址會主動發起連接，由路由器或者

防火墻上的網關對內部地址做個地址轉換，將內部地址的私有IP轉換為公網的公有IP，網

關的這個地址轉換稱為SNAT，主要用于內部共享IP訪問外部。



當內部需要提供對外服務時（如對外發布web網站），外部地址發起主動連接，由路由器或

者防火墻上的網關接收這個連接，然后將連接轉換到內部，此過程是由帶有公網IP的網關替

代內部服務來接收外部的連接，然后在內部做地址轉換，此轉換稱為DNAT，主要用于內部服

務對外發布。
