第六周 網絡管理命令、進程監控

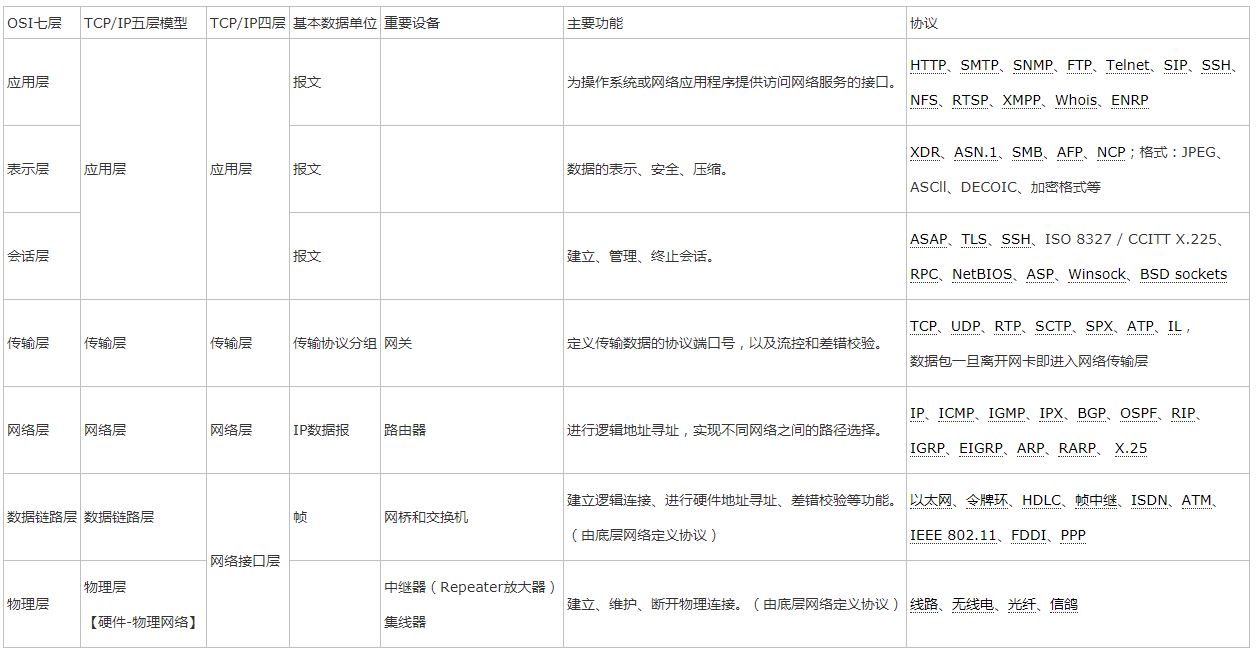

一、osi七層模型和TCP/IP五層模型

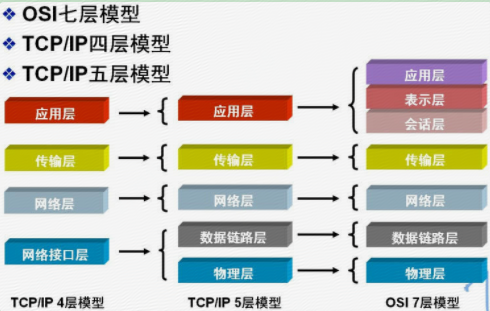

1、模型圖

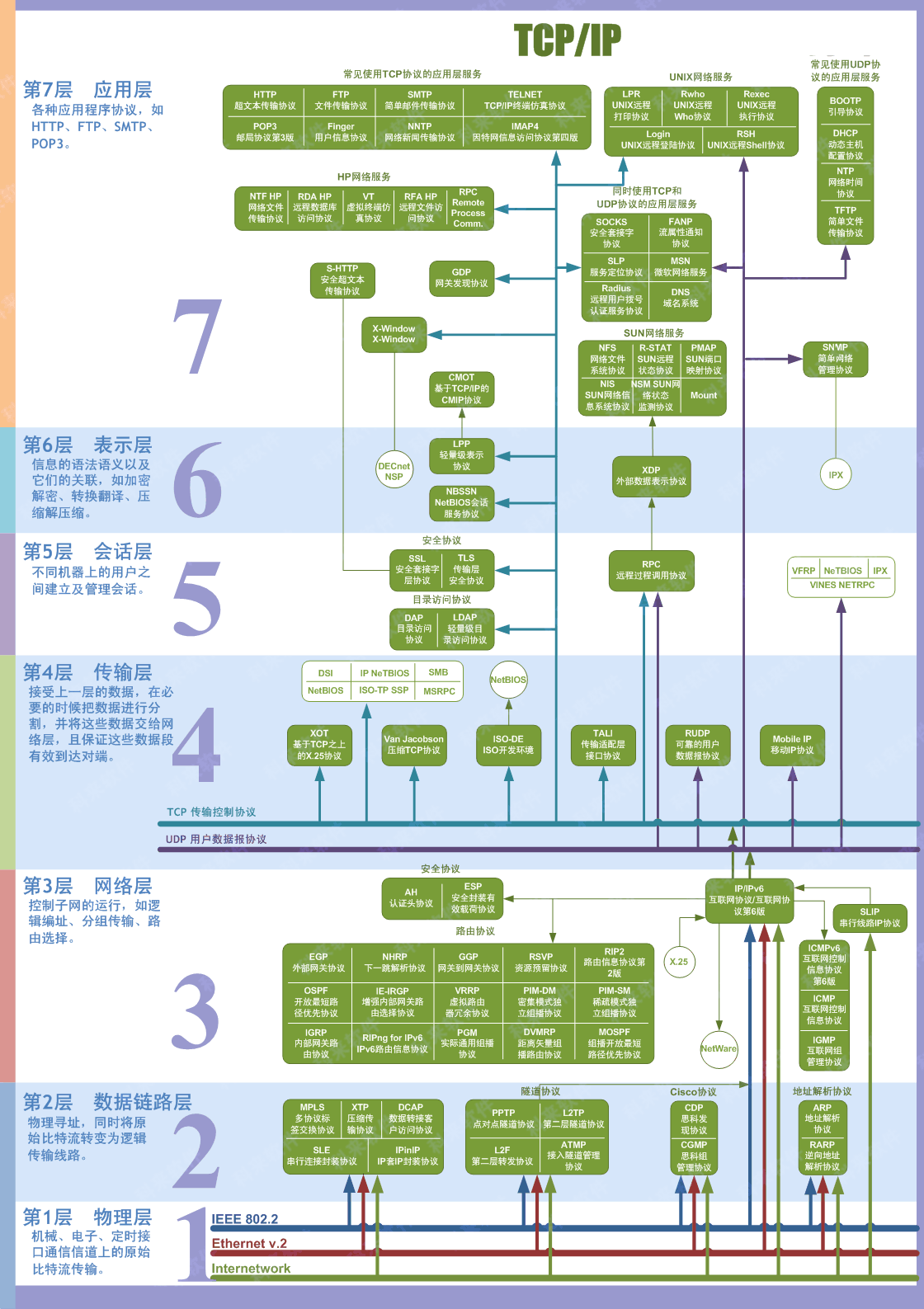

2、每一層的功能和用到的協議

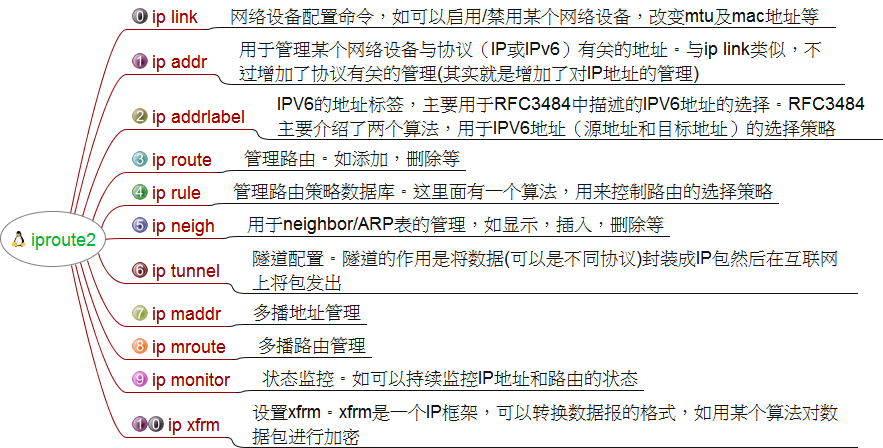

二、iproute2家族

1、概述

ip 是 iproute2 軟件包里面的一個強大的網絡配置工具，它能夠替代一些傳統的網絡管理工具。例如：?ifconfig、route 等。

2、命令格式

ip [ OPTIONS ] OBJECT { COMMAND | help }

● OPTIONS

-V, -Version：打印ip的版本；

-s, -stats, -statistics：輸出更加詳細的信息；

-f, -family： 這個選項后面接協議種類，包括：inet、inet6或者 link，強調使用的協議種類；

-o, -oneline：對每行記錄都使用單行輸出，換行符使用”\”代替。?如果需要使用 wc、grep 等工具處理 ip的輸出會用到這個選項；

-r, -resolve：查詢域名解析系統，用獲得的主機名代替主機IP地址；

-4：是-family inet的簡寫；

-6：是-family inet6的簡寫；

-0：是-family link的簡寫。

● OBJECT

link：網絡設備（網卡）；

address：網卡的IP或者IPv6地址；

neighbor：ARP或者NDISC緩沖區條目；

route：路由表條目；

rule：路由策略數據庫中的規則；

maddress：多播地址；

mroute：多播路由緩沖區條目；

tunnel：IP隧道，比如GRE。

● COMMAND

COMMAND 設置針對指定對象執行的操作，一般情況下，ip 支持對象的操作有：增加(add)、刪除(delete)和展示(show 或者 list)。這個命令會列出這個對象支持的命令和參數的語法，如果沒有指定對象的操作命令，ip 會使用默認的命令。一般情況下，默認命令是list，如果對象不能列出，就會執行 help 命令。

3、使用實例

● ip link set：修改設備的屬性

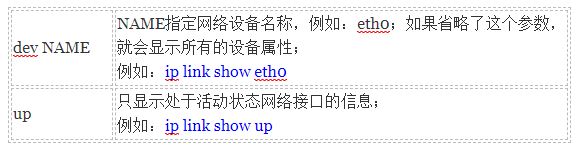

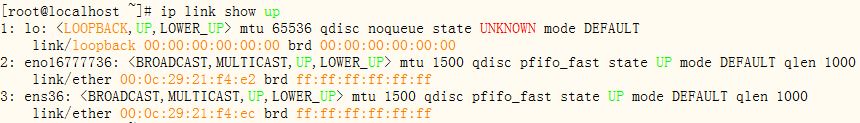

● ip link show：顯示設備的屬性

輸出格式如下，只顯示處于活動狀態的接口信息，信息中可以看到接口的狀態、MTU、MAC地址、隊列長度等信息；

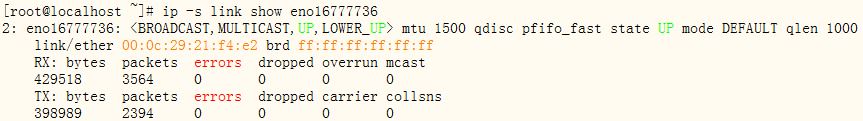

使用-s（統計信息）選項查看更加詳細的信息：

命令：ip -s link show eth0

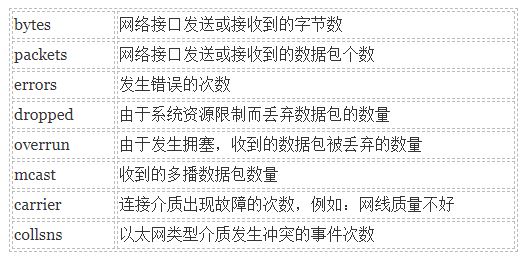

RX和TX分別代表接收和發送，其中的統計信息包括：

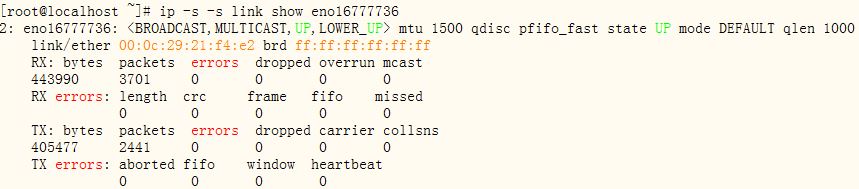

如果-s選項出現兩次或多次，則會輸出更加詳細的錯誤統計信息：

● ip address add：添加一個新的IP地址

● ip address delete：刪除一個IP地址
該命令與ip address add的參數一致，其中只有設備名稱是必需的參數，其它都是可選參數。如果沒有給定除設備名之外的其它參數，命令就會刪除這個設備的第一個地址。

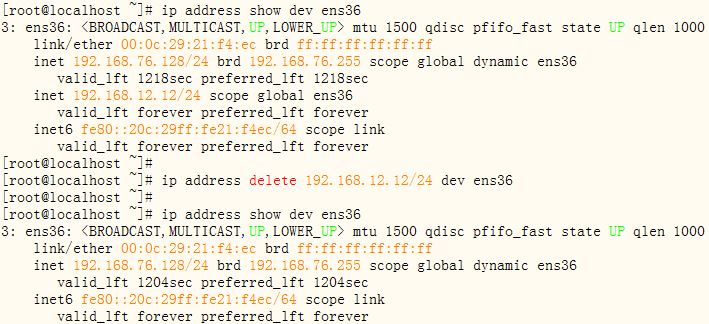

示例：設備ens36有兩個IPv4地址，刪除第二個IPv4地址 192.168.12.12/24

命令：ip address delete 192.168.12.12/24 dev ens36

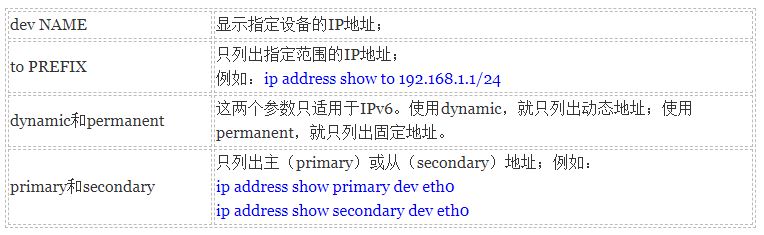

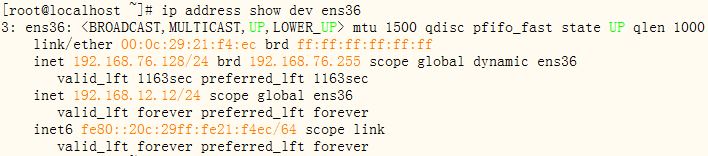

● ip address show：顯示IP地址

輸出格式如下，前兩行和ip link show的輸出是相同的，接著就是IPv4、IPv6、廣播地址以及其它的地址屬性；

● ip address flush：清除IP地址

該命令與ip address show的參數相同，唯一的區別是，如果不給定參數，它什么都不會做。

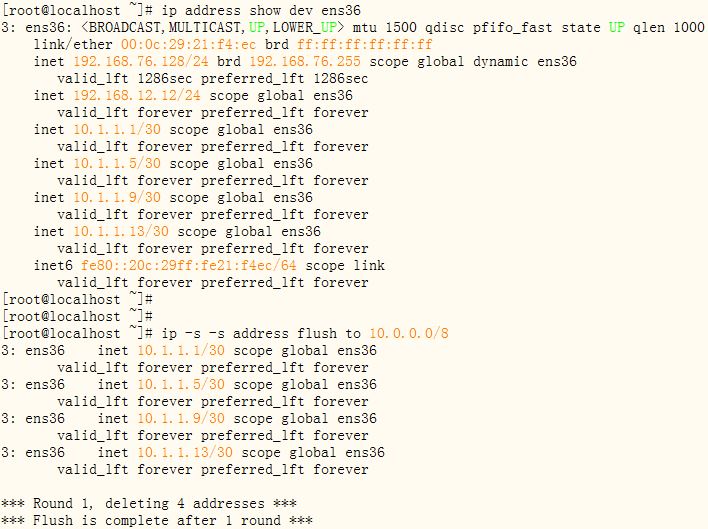

示例：刪除當前接口上IPv4地址 10.1.1.1/30、10.1.1.5/30、10.1.1.9/30、10.1.1.13/30并輸出詳細信息；

命令：ip -s -s address flush to 10.0.0.0/8

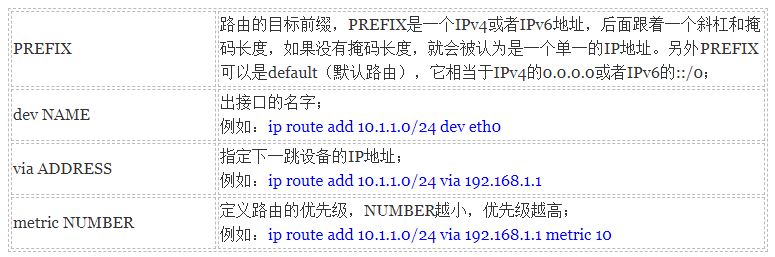

● ip route add：新增路由條目該命令和ip route add的參數一致；

● ip route delete：刪除路由條目

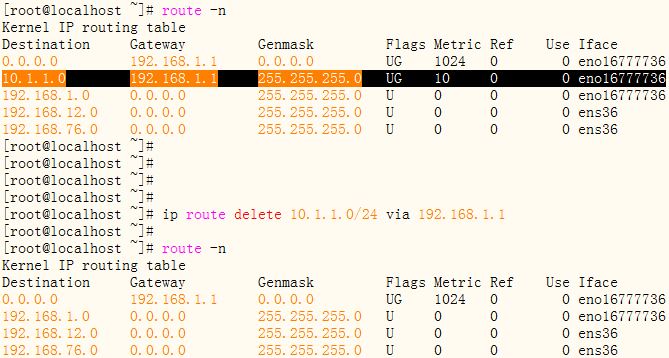

示例：刪除一條路由條目 10.1.1.0/24，下一跳是192.168.1.1；

命令：ip route delete 10.1.1.0/24 via 192.168.1.1

● ip route show：列出路由條目

輸出格式如下：

● ip route flush：清除路由表

該命令和 ip route show 的參數一致，只不過被操作的路由表不會被顯示出來。它和 ip route show 命令唯一的區別是它們的缺省操作，ip route show 會顯示出路由表 main 的所有條目，而 ip route flush 只會給出幫助信息，不對路由表進行任何操作。

示例： 刪除路由表中的所有網關路由；

命令： ip -4 route flush scope global type unicast

● ip route get：獲得單個路由條目的信息

這個命令的輸出格式和 ip route show相同。
示例：獲取目標地址為114.114.114.114的路由條目信息；

其它的OBJECTS，如neighbor、rule、mroute可通過命令man ip-neighbor、man ip-mroute、man ip-rule查看詳細用法。



三、進程管理工具

1、htop

● 概述

htop是Linux系統下一個基于文本模式的、交互式的進程查看器，主要用于控制臺或shell中，可以替代top，或者說是top的高級版。它有如下優點：

a. 快速查看關鍵性能統計數據，如CPU（多核布局）、內存/交換使用；

b. 可以橫向或縱向滾動瀏覽進程列表，以查看所有的進程和完整的命令行；

c. 殺掉進程時可以直接選擇而不需要輸入進程號；

d. 通過鼠標操作條目；

e. 比top啟動得更快。

● htop頁面信息

運行htop后左上角顯示CPU、內存、交換區的使用情況，右邊顯示任務、負載和開機時間；

以上各項說明：

PID：進程的標識號；

USER：運行此進程的用戶；

PRI：進程的優先級；

NI：進程的優先級別值，默認為0，可以進行調整；

VIRT：進程占用的虛擬內存值；

RES：進程占用的物理內存值；

SHR：進程占用的共享內存值；

S：進程的運行狀況，R表示正在運行，S表示休眠、等待喚醒，Z表示僵死狀態；

CPU%：該進程占用的CPU使用率；

MEM%：該進程占用的物理內存和總內存的百分比；

TIME+：該進程啟動后占用的總的CPU時間；

Command：進程啟動的啟動命令名稱。

● htop快捷鍵

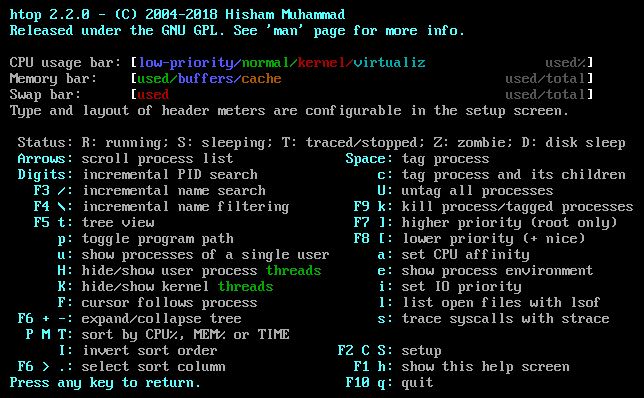

F1：顯示幫助信息；

F2：htop設定，Meters可以設置頂端的顯示信息；Display options可以設置需要顯示的內容；Colors可以設置界面的顏色；Columns可以增加或取消要顯示的各項內容。

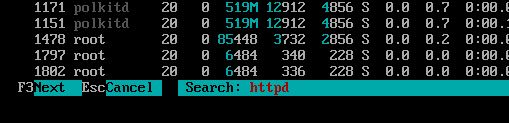

F3：搜索進程，在界面下按F3或直接輸入”/”就可以直接進入搜索模式，是按照進程名進行搜索的。

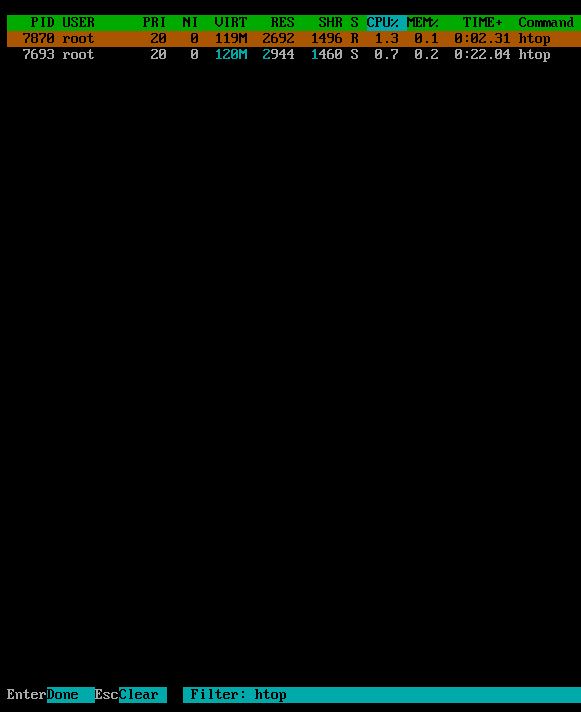

F4：過濾器，相當于模糊查找，不區分大小寫。在下方輸入關鍵字進行過濾查找。

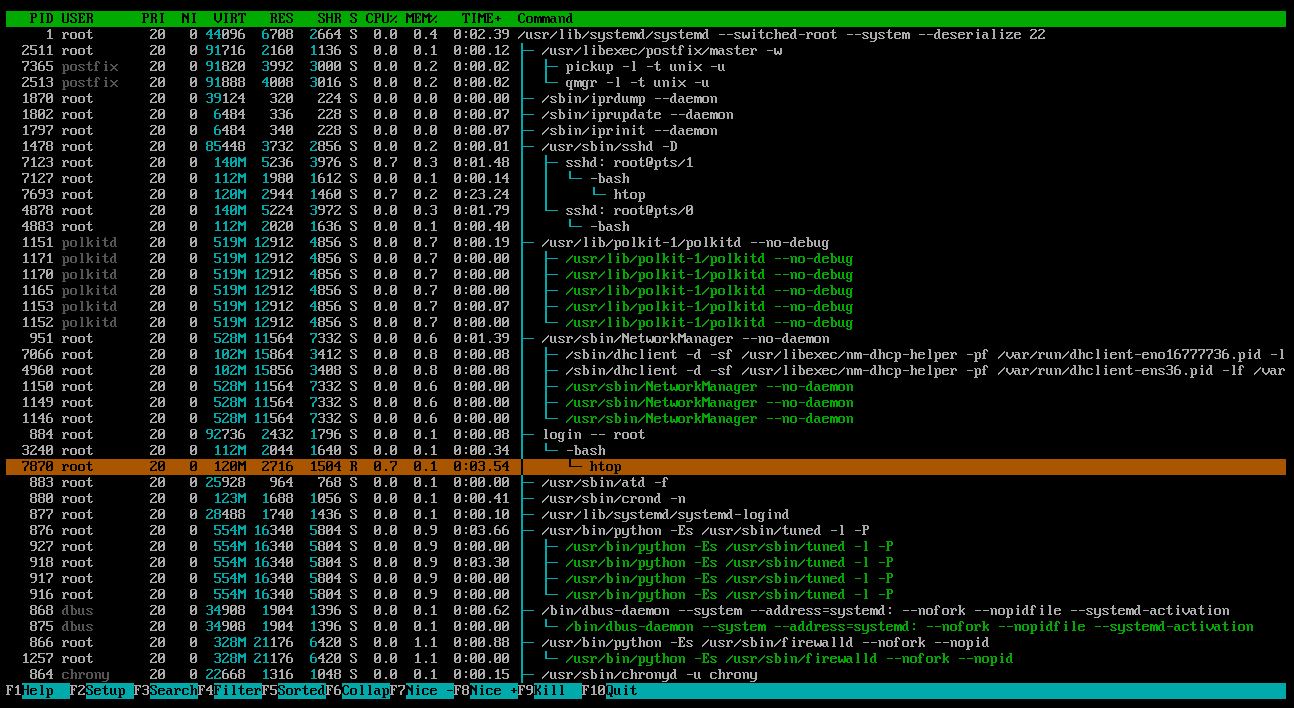

F5：以樹形方式顯示

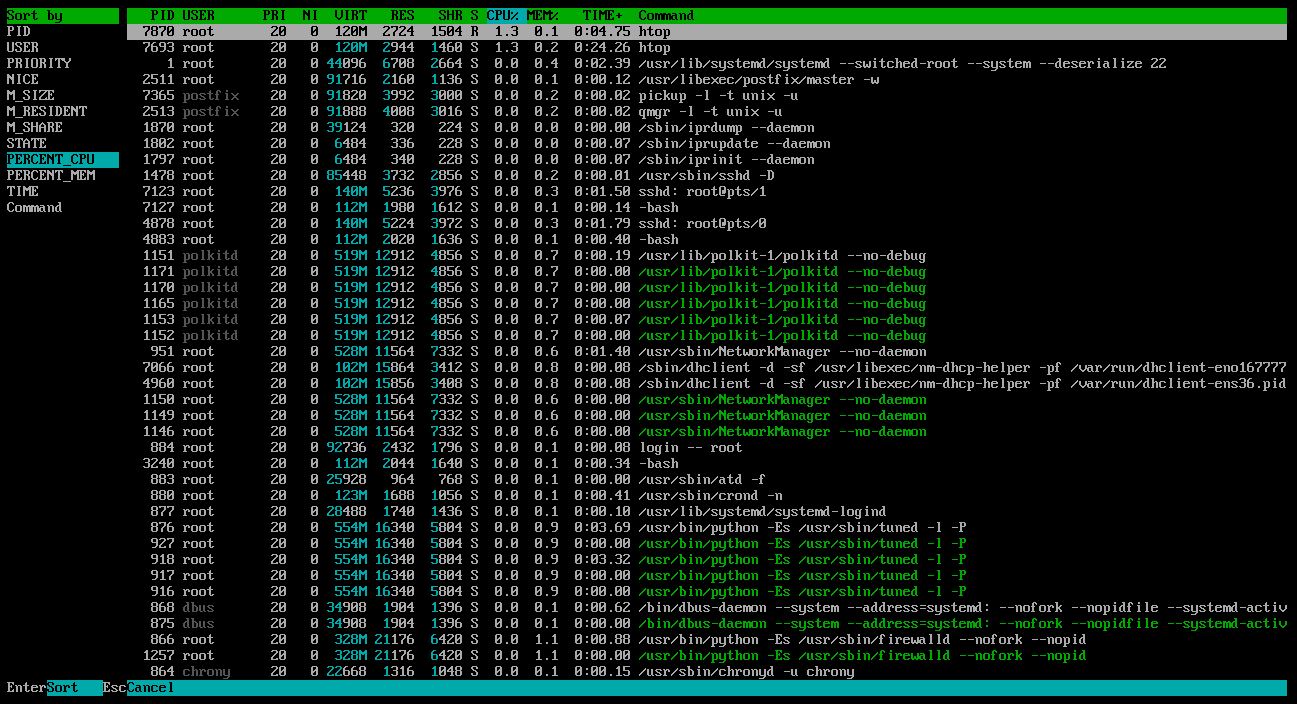

F6：選擇排序方式

F7, F8：調整進程nice值，F7是減?。籉8是增大，nice值的范圍是-20~19。這里將htop進程的nice值增大至15。

F9：殺死進程，選擇某進程后，可以按F9殺死該進程。

2、vmstat

● 概述

vmstat命令可以顯示進程隊列、內存、交換空間、塊I/O和CPU的活動信息；

● 命令格式

vmstat [options] [delay [count]]

● 常用選項

-n：只在開始時顯示一次各字段名稱；

-a：顯示活躍和非活躍內存信息；

-m：顯示/proc/slabinfo；

-s：顯示內存相關統計信息；

-S：使用指定單位顯示，默認單位是K；

● 使用示例：

每隔5秒顯示一次信息，顯示2次；

命令：vmstat 5 2

顯示活躍和非活躍的內存信息；

命令：vmstat -a

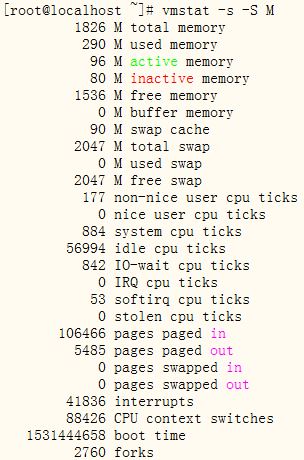

以M為單位，顯示內存相關統計信息；

命令：vmstat -s -S M

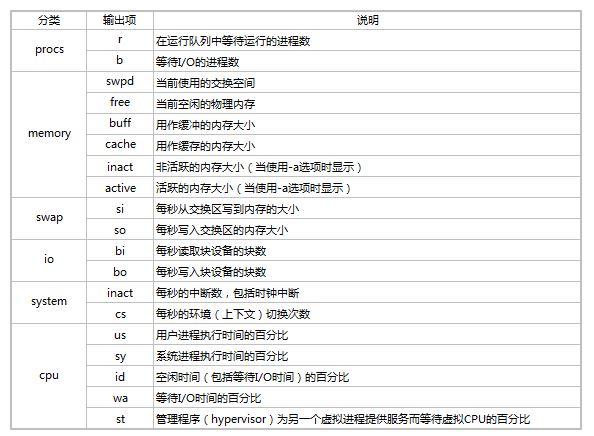

● vmstat的輸出項說明

3. iostat

● 概述

iostat命令用于輸出CPU和磁盤I/O相關的統計信息；

● 命令格式

iostat [ -c ] [ -d ] [ -h ] [ -k | -m ] [ -N ] [ -t ] [ -V ] [ -x ] [ -y ] [ -z ] [ -j { ID | LABEL | PATH | UUID | … } ] [ [ -T ] -g group_name ] [ -p [ device [,…] | ALL ] ] [ device […] | ALL ] [ interval [ count ] ]

● 常用選項

-c：僅顯示CPU統計信息；

-d：僅顯示磁盤統計信息；

-k：以KB為單位顯示每秒的磁盤請求數；

-m：以MB為單位顯示每秒的磁盤請求數；

-p [ { device [,…] | ALL } ]：用于顯示塊設備及系統分區的統計信息；

-t：在輸出數據時，打印搜集數據的時間；

-x：輸出擴展信息；

● 使用示例：

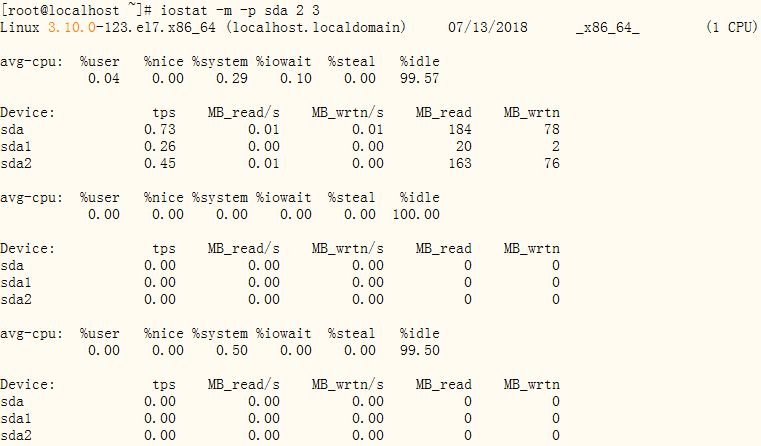

每隔2秒以MB為單位顯示一次sda及上面所有分區的統計信息，共輸出3次；

命令：iostat -m -p sda 2 3

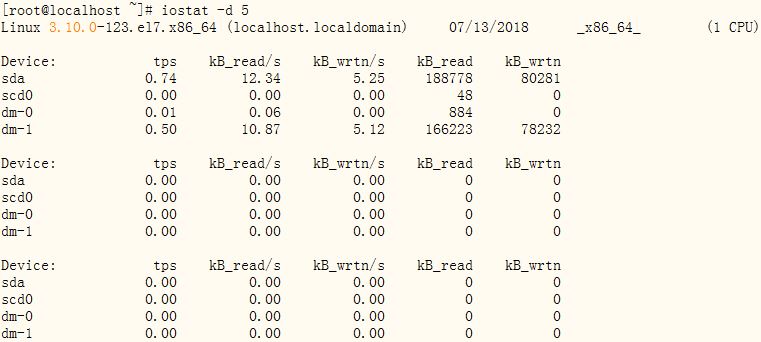

每隔5秒顯示磁盤統計信息；

命令：iostat -d 5

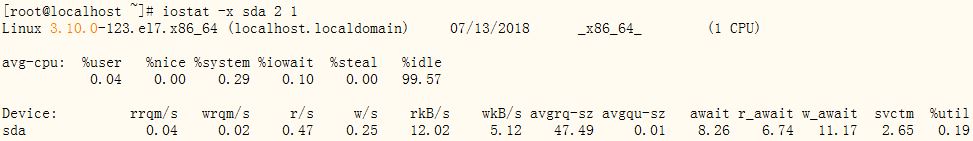

每隔2秒顯示一次sda的擴展統計信息，僅顯示1次；

命令：iostat -x sda 2 1

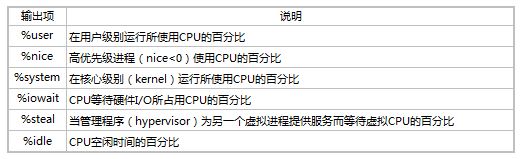

● avg-cpu部分的輸出項說明

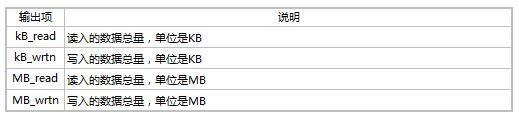

● Device部分的輸出項說明

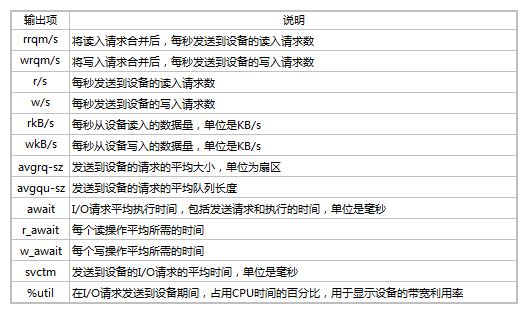

● Device部分擴展輸出項說明

4. glances

● 概述

glances 工具可以在用戶的終端上實時顯示重要的系統信息，并動態地對其進行更新。主要可以監控CPU、內存、磁盤、網絡、消耗資源最多的進程等信息；

● 命令格式

glances [OPTIONS]

● 常用選項

-b：顯示網絡連接速度；

-B BIND_ADDRESS：綁定服務器端IP地址或者主機名稱；

-c CLIENT：連接glances服務器；

-d：關閉磁盤I/O模塊；

-e：顯示傳感器溫度；

-f FILE：設置輸出文件，格式是HTML或者CSV；

-m：關閉掛載的磁盤模塊；

-n：關閉網絡模塊；

-p PORT：設置運行端口，默認是61209；

-P PASSWORD：設置客戶端密碼；

-s：設置glances運行模式為服務器；

-t SEC：設置屏幕刷新時間間隔，單位是秒，默認是2秒；

-h：顯示幫助信息；

-V：顯示版本信息；

● 提供給用戶使用的快捷鍵

h：顯示幫助信息；

q：離開程序退出；

c：按照CPU實時負載對進程排序；

m：按照內存使用情況對進行排序；

i：按照I/O使用情況對進行排序；

p：按照進程名稱排序；

d：顯示磁盤讀寫情況；

w：刪除日志文件；

l：顯示日志；

s：顯示傳感器信息；

f：顯示系統信息；

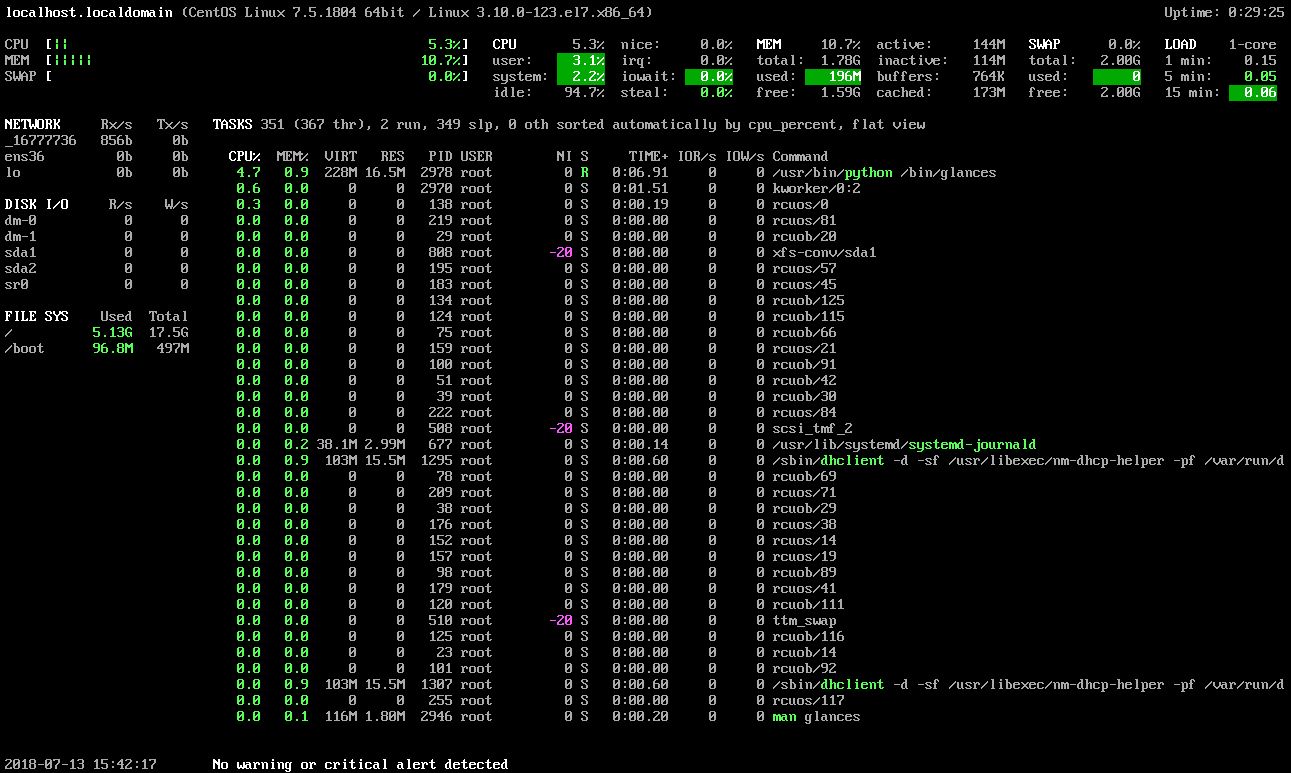

● 顯示glances工作界面

命令：glances

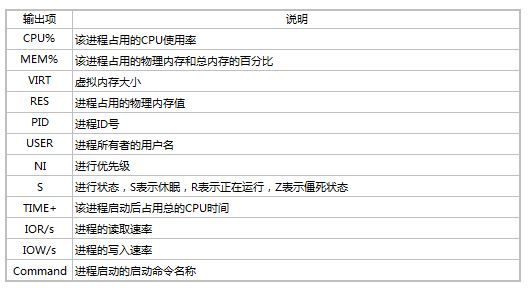

● 進程部分輸出項說明

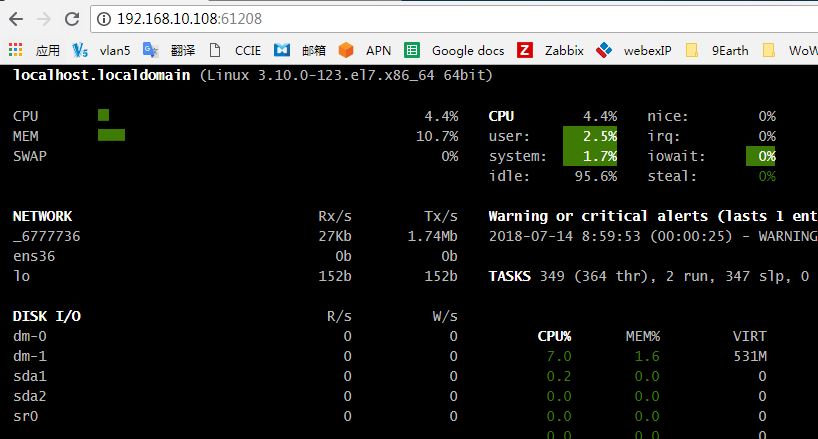

● glances web server

命令：pip install bottle

? ? ? ? ? ? glances -w

● glances輸出csv表格

命令：glances –export-csv /tmp/glances.csv



四、bash編程

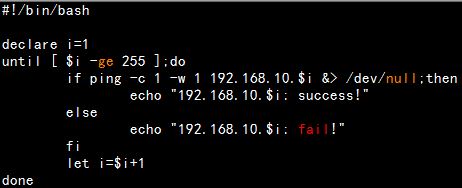

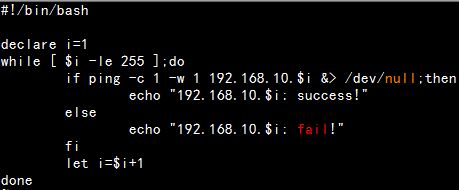

使用until和while分別實現192.168.10.0/24?網段內，地址是否能夠ping通，若ping通則輸出”success!”，若ping不通則輸出”fail!”
