Varnish緩存服務介紹及相關實驗

本節索引

一、緩存基本概念

二、Varnish緩存服務介紹

實驗：實現varinish緩存

三、Varnish狀態引擎

示例：判定curl類型的請求拒絕訪問

示例：判定admin相關的請求拒絕訪問

示例：強制對某類資源請求不檢查緩存

四、Varnish緩存修剪

五、Varnish負載均衡

六、后端服務器健康性狀態檢查



一、緩存基本概念

緩存是指把對某些請求的結果緩存下來，下次請求直接使用數據響應，這樣極大的節省了系統獲取源數據

資源的時間，若我們把大量的請求結果都使用緩存服務器來響應，那么我們可以大大減少計算機數量減少

成本。



數據緩存：從后端關系系數據庫加載到應用服務器進行緩存，存在于數據庫與服務器之間，一般是緩存

SELECT語句。常用有：redis，memcached

頁面緩存：對靜態內容進行緩存，存在于調度器與WEB服務器之間，通常只是緩存GET,HEAD方法的請

求。常用有：squid-cache,varinish-cache



緩存命中：hit，多次查詢能夠在緩存中找到對應項



衡量緩存命中率有兩種標準：

字節命中率

請求命中率

一般來說，當緩存命中率30%以上能夠帶來正向作用



代理式緩存：頁面緩存一般都是代理式緩存，要成為代理式緩存，首先它是臺代理服務器

旁掛式緩存：數據緩存一般都是旁掛式緩存



頁面緩存

squid-cache：歷史悠久頁面緩存系統，類似于Apache與Nginx的關系

varinish-cache：輕量級頁面緩存系統，但穩定性不如squid-cache



基于頁面過期時間的緩存機制(早期)：

當客戶端發起請求時，先到緩存服務器中查找有無對應的緩存，如果沒有則將請求發送到后端服務器，后‘’

端服務器發送響應報文并附帶過期時間(expires)

存在問題：

(1)當后端數據發送變化時，緩存變為舊內容

(2)當緩存服務器中數據過期時，有可能還會收到相同的客戶端請求



根據條件式驗證的緩存機制：

存在問題：

粒度大，1秒，可能會出現緩存查詢一致，其實內容已發生變化，得到過期內容

解決方法：

添加一個標簽Etag，將標簽與查詢結果一起返回



http 1.1時代：過期時間+條件式驗證組合使用



緩存預熱：通過自己下載一些網絡請求來訪問緩存服務器以達到最佳狀態

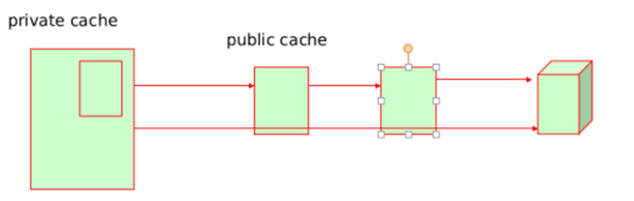

private cache：私有緩存，如瀏覽器緩存

public cache：公共緩存，可能不止一級，如CDN,頁面緩存系統

一般公有緩存+私有緩存應該能到達90%的緩存命中率

CDN：Ccontent Delivery Network內容分發系統

距離判定

鏈路狀態；判定



二、Varnish緩存服務介紹

epel源提供，支持三類緩存：

內存緩存：malloc，重啟后所有緩存項失效；

磁盤緩存：file，黑盒，重啟后所有緩存項失效；

持久緩存：persistent(實驗階段)，黑盒，重啟后所有緩存項有效

默認監聽端口：6081,6082(管理端口)



Varinish官方架構圖

varnish主要包含三個部分：

management：提供管理接口，并控制緩存進程的特性

child/cache：提供緩存功能，記錄日志，訪問控制，后端服務器管理

vcl：給child/cache提供配置文件的編譯



Varinishd服務配置：

/etc/varnish/varnish.params： 配置varnish服務進程的工作特性，例如監聽的地址和端口，緩存機制；

/etc/varnish/default.vcl：配置各Child/Cache線程的工作屬性；

主程序：

/usr/sbin/varnishd



CLI interface：

/usr/bin/varnishadm

Shared Memory Log交互工具：

/usr/bin/varnishhist

/usr/bin/varnishlog

/usr/bin/varnishncsa

/usr/bin/varnishstat

/usr/bin/varnishtop?

測試工具程序：

/usr/bin/varnishtest

VCL配置文件重載程序：

/usr/sbin/varnish_reload_vcl

Systemd Unit File：

/usr/lib/systemd/system/varnish.service?? #varnish服務

/usr/lib/systemd/system/varnishlog.service? #logger daemon

/usr/lib/systemd/system/varnishncsa.service?? #lgger daemon? in apache format



實驗：實現varnishd緩存基本功能

前期準備：

虛擬機2臺

varinishd服務器：192.168.30.10??? 系統版本：CentOS 7.4

node1：192.168.30.27????????? 系統版本：CentOS 7.4



varinish：

yum install varnish

systemctl start varnishd

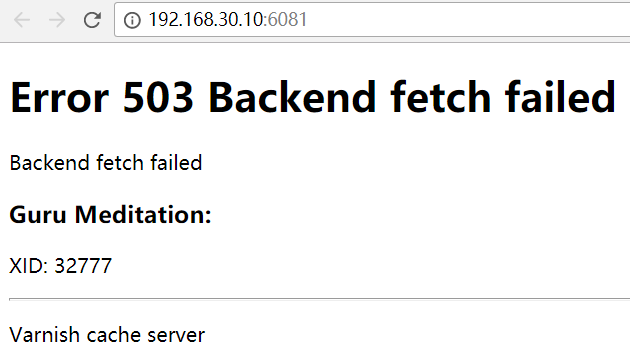

此時訪問varnish的6081端口，顯示連接后端失敗

配置varnish：

vim /etc/varnish/default.vcl

varnish_reload acl



node1：

開啟WEB服務

echo backend Server node1 > /var/www/html/index.html

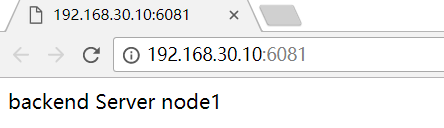

此時再次訪問192.168.30.10:6081，基本的varnish緩存功能就實現了





三、VCL語言與狀態引擎

相關概念：

”域“專有類型的配置語言；

state engine：狀態引擎；

VCL有多個狀態引擎，狀態之間存在相關性，但狀態引擎彼此間互相隔離；每個狀態引擎可使用return(x)

指明關聯至哪個下一級引擎；每個狀態引擎對應于vcl文件中的一個配置段，即為subroutine



vcl_hash –> return(hit) –> vcl_hit



varnish狀態引擎類型：

varnish 4.0：

????????????????? vcl_init

????????????????? vcl_recv

????????????????? vcl_hash

????????????????? vcl_hit

????????????????? vcl_pass

????????????????? vcl_miss

????????????????? vcl_pipe

????????????????? vcl_waiting

????????????????? vcl_purge

????????????????? vcl_deliver

????????????????? vcl_synth

????????????????? vcl_fini

??????????????????????????????????

????????????????? vcl_backend_fetch

????????????????? vcl_backend_response

????????????????? vcl_backend_error

vcl_recv的默認配置：

sub vcl_recv {

if (req.method == “PRI”) {

/* We do not support SPDY or HTTP/2.0 */

return (synth(405));

}

if (req.method != “GET” &&

req.method != “HEAD” &&

req.method != “PUT” &&

req.method != “POST” &&

req.method != “TRACE” &&

req.method != “OPTIONS” &&

req.method != “DELETE”) {

/* Non-RFC2616 or CONNECT which is weird. */

return (pipe);

}



if (req.method != “GET” && req.method != “HEAD”) {

/* We only deal with GET and HEAD by default */

return (pass);

}

if (req.http.Authorization || req.http.Cookie) {

/* Not cacheable by default */

return (pass);

}

return (hash);

}

}





Client Side：

vcl_recv, vcl_pass, vcl_hit, vcl_miss, vcl_pipe, vcl_purge, vcl_synth, vcl_deliver



vcl_recv：

hash：vcl_hash

pass: vcl_pass

pipe: vcl_pipe

synth: vcl_synth

purge: vcl_hash –> vcl_purge



vcl_hash：

lookup：

hit: vcl_hit

miss: vcl_miss

pass, hit_for_pass: vcl_pass

purge: vcl_purge



Backend Side：

vcl_backend_fetch, vcl_backend_response, vcl_backend_error



兩個特殊的引擎：

vcl_init：在處理任何請求之前要執行的vcl代碼：主要用于初始化VMODs；

vcl_fini：所有的請求都已經結束，在vcl配置被丟棄時調用；主要用于清理VMODs；



?格式：

(1) VCL files start with vcl 4.0;

(2) //, # and /* foo */ for comments;

(3) Subroutines are declared with the sub keyword; 例如sub vcl_recv { …}；

(4) No loops, state-limited variables（受限于引擎的內建變量）；

(5) Terminating statements with a keyword for next action as argument of the return() function, i.e.: return(action)；用于實現狀態引擎轉換；

(6) Domain-specific;



Finite State Machine

(1) Each request is processed separately;

(2) Each request is independent from others at any given time;

(3) States are related, but isolated;

(4) return(action); exits one state and instructs Varnish to proceed to the next state;

(5) Built-in VCL code is always present and appended below your own VCL;



語法：

sub subroutine {

??????? …

}



if CONDITION {

??????? …

} else {

??????? …

}



return(), hash_data()

t-in Functions and Keywords



函數：

regsub(str, regex, sub)

regsuball(str, regex, sub)

ban(boolean expression)

hash_data(input)

synthetic(str)



Keywords:

call subroutine， return(action)，new，set，unset



操作符：

==, !=, ~, >, >=, <, <=

邏輯操作符：&&, ||, !

變量賦值：=



示例1：obj.hits是內建變量，用于保存某緩存項的從緩存中命中的次數；

?? if (obj.hits>0) {

??????????????? set resp.http.X-Cache = “HIT via” + ” ” + server.ip;

??????? } else {

??????????????? set resp.http.X-Cache = “MISS from ” + server.ip;

??????? }

vim /etc/varnish/default.vcl

使用curl -I -s ?http:url 可以判斷是否緩存命中





示例2：判定curl類型的請求拒絕訪問

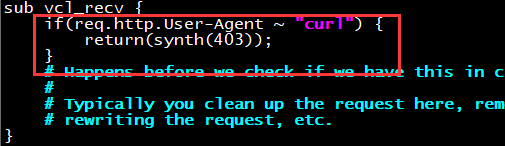

修改配置文件

vim /etc/varnish/default.vcl

調用配置文件

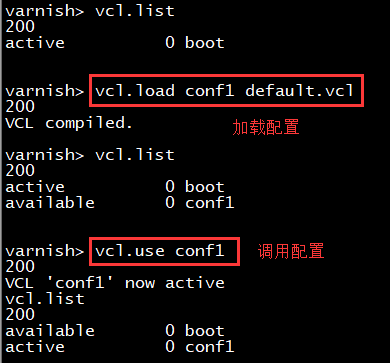

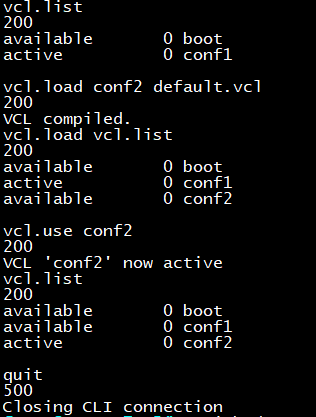

varnishadm -S /etc/varnish/secret -T 127.0.0.1:6082

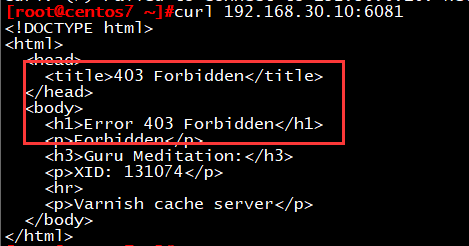

切換到另外一臺主機進行curl測試：

返回403錯誤狀態碼



示例3：判定admin相關的請求拒絕訪問

node1：

創建一個名稱為admin訪問目錄：

echo hello,world > /var/www/html/admin/index.html

systemctl reload httpd

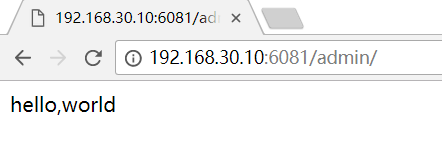

正常訪問返回如下：

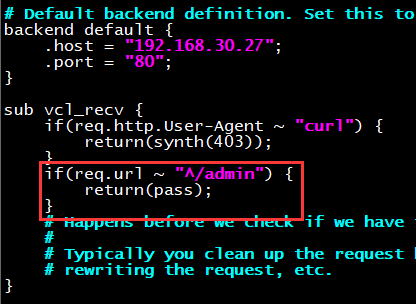

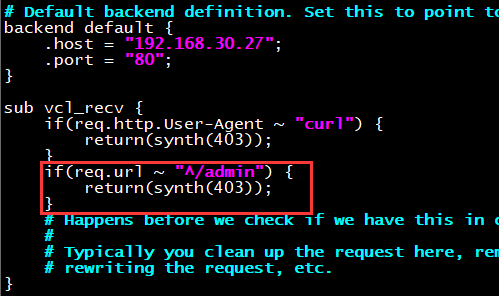

修改配置文件：

vim /etc/varnish/default.vcl

調用配置文件

再次訪問http://192.168.30.10:6081/admin/



示例4：強制對某類資源請求不檢查緩存



示例5：對于特定類型的資源，例如公開的圖片等，取消其私有標識，并強行設定其可以由varnish緩存的時長； 定義在vcl_backend_response中；

語法格式：

if (beresp.http.cache-control !~ “s-maxage”) {

if (bereq.url ~ “(?i)\.(jpg|jpeg|png|gif|css|js)$”) {

???????? unset beresp.http.Set-Cookie;

???????? set beresp.ttl = 3600s;

}

}



四、Varnish緩存修剪

緩存對象的修剪有兩種：

purge：指定刪除某條url的緩存

ban：指定刪除某類url的緩存



配置purge操作：

(1) 能執行purge操作

??? sub vcl_purge {

??????? return (synth(200,”Purged”));

??? }



(2) 何時執行purge操作

??? sub vcl_recv {?

??????? if (req.method == “PURGE”) {

??????????? return(purge);?

??????? }

??????? …

??? }

???????????????

添加此類請求的訪問控制法則：

acl purgers {

??????? “127.0.0.0”/8;

??????? “10.1.0.0”/16;

}



sub vcl_recv {

??????? if (req.method == “PURGE”) {

??????????????? if (!client.ip ~ purgers) {

??????????????????????? return(synth(405,”Purging not allowed for ” + client.ip));

??????????????? }

??????????????? return(purge);?

??????? }??????????????

??????? …????

}



示例：

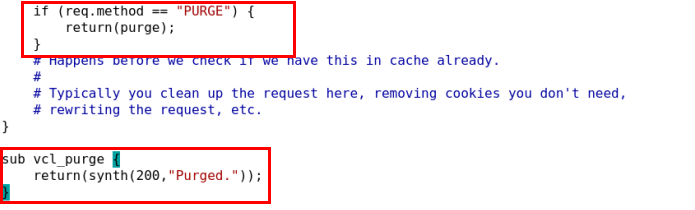

修改配置：

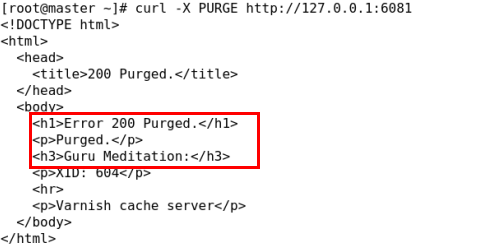

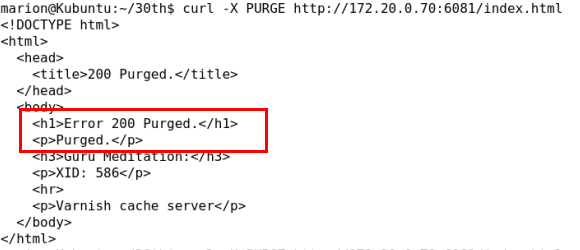

緩存修剪測試：

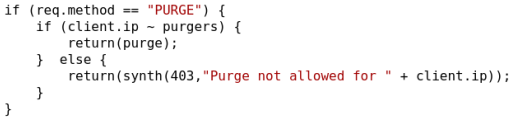

如果擔心緩存修剪被其他人操作，也可添加ACL的訪問控制

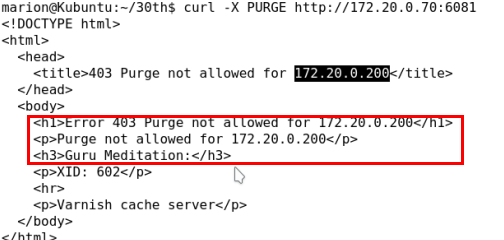

當使用不再ACL范圍內的主機進行訪問時，返回結果如下：

而在ACL定義范圍內的主機則可正常使用PURGE修剪緩存





配置Banning操作：

(1) varnishadm：

?? ban <field> <operator> <arg>???



示例：

?? ban req.url ~ (?i)^/javascripts



(2) 在配置文件中定義，使用ban()函數；



示例：

if (req.method == “BAN”) {

??????? ban(“req.http.host == ” + req.http.host + ” && req.url == ” + req.url);

??????? # Throw a synthetic page so the request won’t go to the backend.

??????? return(synth(200, “Ban added”));

}??





curl -X BAN http://www.ilinux.io/test1.html

ban req.http.host==www.ilinux.io && req.url==/test1.html





五、Varnish負載均衡

如何設定使用多個后端主機：

backend default {

??????? .host = “172.16.100.6”;

??????? .port = “80”;

}



backend appsrv {

??????? .host = “172.16.100.7”;

??????? .port = “80”;

}



sub vcl_recv {???????????????????????

??????? if (req.url ~ “(?i)\.php$”) {

??????????????? set req.backend_hint = appsrv;

??????? } else {

??????????????? set req.backend_hint = default;

??????? }??????

???????

??????? …

}



nginx: proxy_pass

haproxy: use_backend



實驗：實現varnish的負載均衡

前期準備：

Varnish服務器：192.168.30.10??? 系統版本：CentOS 7.4

node1：192.168.30.27??? 系統版本：CentOS 7.4

node2：192.168.30.16??? 系統版本：CentOS 7.4

客戶端：192.168.30.18??? 系統版本：CentOS 7.4



具體步驟：

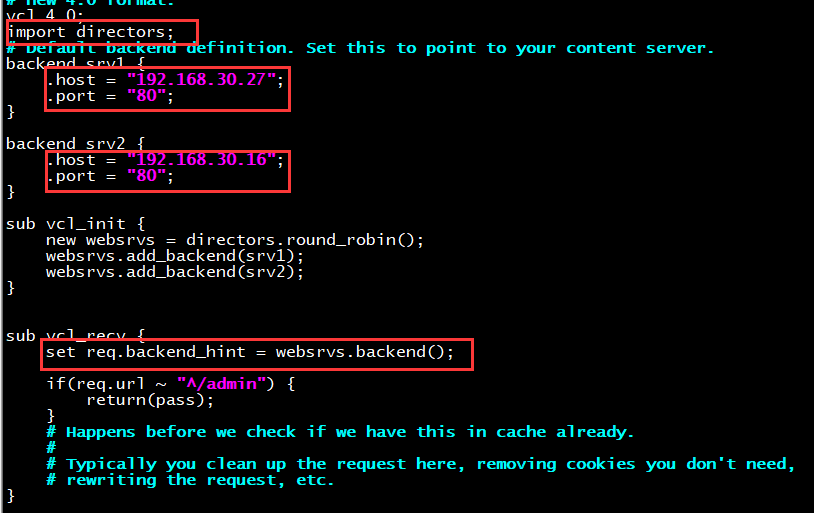

修改配置文件：

vim /etc/varnish/default.vcl

node1：

創建javascripts的web目錄，并創建文件test1-test6，內容分別也為test1-test6



node2：

創建javascripts的web目錄，并創建文件test1-test6，內容分別為node1-node6

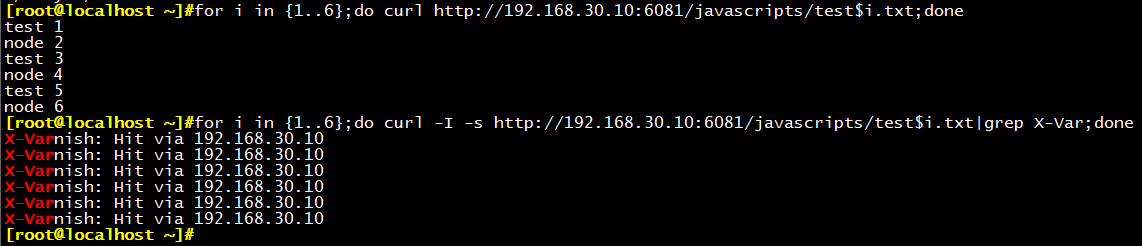

客戶端進行測試訪問：

可看到輪詢算法調度已生效，當第二次進行訪問時，均緩存命中

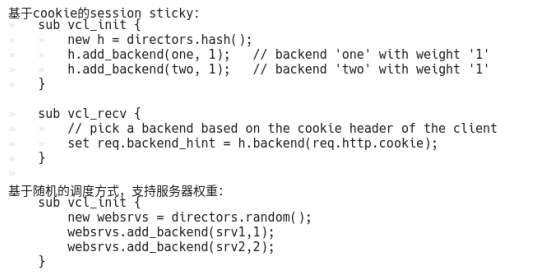

也可實現基于cookie的會話粘性，及隨機性算法調度方式

配置格式如下：



六、后端服務器健康性狀態檢查

.probe：定義健康狀態檢測方法；

.url：檢測時要請求的URL，默認為”/”;

.request：發出的具體請求；

.request =

“GET /.healthtest.html HTTP/1.1”

“Host: www.magedu.com”

“Connection: close”

.window：基于最近的多少次檢查來判斷其健康狀態；

.threshold：最近.window中定義的這么次檢查中至有.threshhold定義的次數是成功的；

.interval：檢測頻度；

.timeout：超時時長；

.expected_response：期望的響應碼，默認為200；

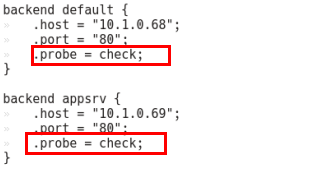

健康狀態檢測的配置方式：

(1) probe PB_NAME? { }?

???????????? backend NAME = {???????

??????????????? .probe = PB_NAME;??????

??????????????? …

???????????? }

????????????

??????? (2) backend NAME? {????

??????????? ????.probe = {?????????????

??????????????????????? …????????????????????

??????????????? }

??????? }



設置后端的主機屬性：

???????? backend BE_NAME {

????????????????? …

????????????????? .connect_timeout = 0.5s;

????????????????? .first_byte_timeout = 20s;

????????????????? .between_bytes_timeout = 5s;

????????????????? .max_connections = 50;

???????? }

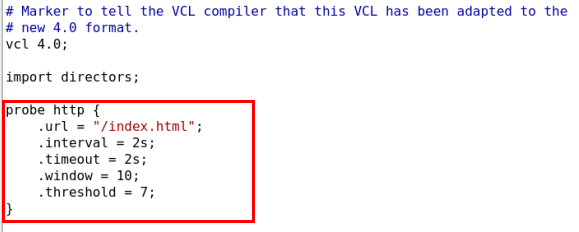

示例：

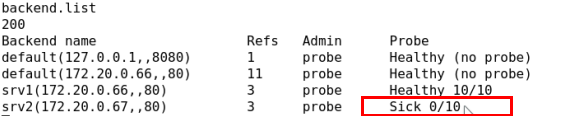

查看后端服務器健康性狀態：

varnishadm -S /etc/varnish/secret -T 127.0.0.1:6082



手動設定BE主機的狀態：

sick：管理down;

healthy：管理up；

auto：probe auto；
