Tomcat介紹及相關實驗(一)

本節索引：

一、tomcat介紹

二、tomcat服務配置

三、實驗：實現tomcat應用部署及版本控制

四、實驗：tomcat創建虛擬主機Host及Context

五、實驗：開啟tomcat管理頁面





一、tomcat介紹

Tomcat是Apache 軟件基金會（Apache Software Foundation）的Jakarta 項目中的一個核心項目，由

Apache、Sun 和其他一些公司及個人共同開發而成。因為Tomcat 技術先進、性能穩定，而且免費，因而

深受Java 愛好者的喜愛并得到了部分軟件開發商的認可，成為目前比較流行的Web 應用服務器。

Tomcat 服務器是一個免費的開放源代碼的Web 應用服務器，屬于輕量級應用服務器，在中小型系統和并

發訪問用戶不是很多的場合下被普遍使用，是開發和調試JSP 程序的首選。對于一個初學者來說，可以這

樣認為，當在一臺機器上配置好Apache 服務器，可利用它響應HTML（標準通用標記語言下的一個應用）

頁面的訪問請求。實際上Tomcat是Apache 服務器的擴展，但運行時它是獨立運行的，所以當你運行

tomcat 時，它實際上作為一個與Apache 獨立的進程單獨運行的。Apache 為HTML頁面服務，而

Tomcat 實際上運行JSP 頁面和Servlet。



官方網站：http://tomcat.apache.org/



如何安裝tomcat？

方法一：本地yum安裝(base源)

systemctl start tomcat

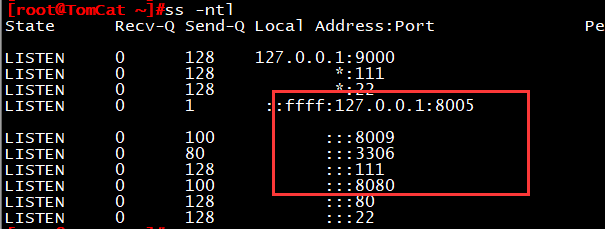

默認監聽：8080，8005(管理端口)，8009



方法二：ASF官網站點下載安裝

官方網站下載地址：https://tomcat.apache.org/download-90.cgi

wget http://mirrors.hust.edu.cn/apache/tomcat/tomcat-8/v8.5.24/bin/apache-tomcat-8.5.24.tar.gz

tar -zxf apache-tomcat-8.5.24.tar.gz

啟動tomcat

./apache-tomcat-8.5.24/bin/startup.sh



添加環境變量CATELINA_HOME

vim /etc/profile.d/

export CATALINA_BASE=/usr/local/tomcat

export PATH=$CATALINA:$PATH

服務控制由catalina腳本執行

catalina.sh start



此時，瀏覽器訪問localhostIp:8080就可以看到tomcat默認界面了



二、tomcat服務配置

Tomcat的主要目錄結構：



bin：腳本，及啟動時用到的類；

conf：配置文件目錄；

lib：庫文件，Java類庫，jar；

logs：日志文件目錄；

temp：臨時文件目錄；

webapps：webapp的默認目錄；

work：工作目錄，存放編譯后的字節碼文件；



Tomcat的配置文件構成：

server.xml：主配置文件；

web.xml：每個webapp只有“部署”后才能被訪問，它的部署方式通常由web.xml進行定義，其存放位置為

WEB-INF/目錄中；此文件為所有的webapps提供默認部署相關的配置；

context.xml：每個webapp都可以使用的配置文件，它通常由專用的配置文件context.xml來定義，其存

放位置為WEB-INF/目錄中；此文件為所有的webapps提供默認配置；

tomcat-users.xml：用戶認證的賬號和密碼文件；角色（role），用戶（User）；此文件在tomcat啟動

時被裝入內存；

catalina.policy：當使用-security選項啟動tomcat時，用于為tomcat設置安全策略；

catalina.properties：Java屬性的定義文件，用于設定類加載器路徑，以及一些與JVM調優相關參數；

logging.properties：日志系統相關的配置；



Tomcat的核心組件：server.xml

<Server>

<Service>

<connector/>

<connector/>

…

<Engine>

<Host>

<Context/>

<Context/>

…

</Host>

<Host>

…

</Host>

…

</Engine>

</Service>

</Server>





每一個組件都由一個Java“類”實現，這些組件大體可分為以下幾個類型：

頂級組件：Server

服務類組件：Service

連接器組件：http, https, ajp（apache jserv protocol）

容器類：Engine, Host, Context

被嵌套類：valve, logger, realm, loader, manager, …

集群類組件：listener, cluster, …

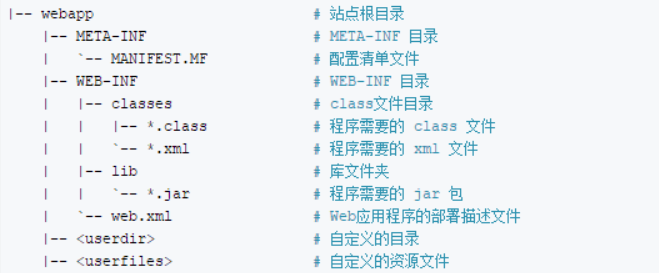

一般 web 項目路徑結構

webapp歸檔格式：

.war：webapp;

.jar：EJB的類打包文件(類庫)；

.rar：資源適配器類打包文件；

.ear：企業級webapp；

…





部署(deploy)webapp的相關操作：

deploy：將webapp的源文件放置于目標目錄(網頁程序文件存放目錄)，配置tomcat服務器能夠基于

web.xml和context.xml文件中定義的路徑來訪問此webapp；將其特有的類和依賴的類通過class loader裝載

至JVM；

部署有兩種方式：

自動部署：auto deploy

手動部署:

冷部署：把webapp復制到指定的位置，而后才啟動tomcat；

熱部署：在不停止tomcat的前提下進行部署；

部署工具：manager、ant腳本、tcd(tomcat client deployer)等；

undeploy：拆除（反部署），停止webapp，并從tomcat實例上卸載webapp；

start：啟動處于停止狀態的webapp；

stop：停止webapp，不再向用戶提供服務；其類依然在jvm上；

redeploy：重新部署；



Tomcat基礎架構

連接器(connector)負責接收請求并傳給引擎，由引擎運行jsp代碼并返回給連接器

Server：代表整個服務器，一個server可以包含多個service

一個Service可包含一個Engine，多個Connecter

Connector：連接器類元素，代表通信接

Engine：為特定的Service組件處理客戶請求，要包含多個Host

Host：為特定的虛擬主機組件處理客戶請求，可包含多個Context

Context：為特定的Web應用處理所有的客戶請求



Tomcat的常用組件配置：

Server

功能：代表tomcat instance，即表現出的一個java進程；監聽在8005端口，只接收“SHUTDOWN”。各

server監聽的端口不能相同，因此，在同一物理主機啟動多個實例時，需要修改其監聽端口為不同的端

口；

port=”-1″,

shutdown=”RANDOM_CHARCTER”



Service

功能：用于實現將一個或多個connector組件關聯至一個engine組件；

一個Server中可以有多個Service



Connector

功能：負責接收請求，常見的有三類http/https/ajp；

進入tomcat的請求可分為兩類：

(1) standalone : 請求來自于客戶端瀏覽器；

(2) 由其它的web server反代：來自前端的反代服務器；

nginx –> http connector –> tomcat

httpd(proxy_http_module) –> http connector –> tomcat

httpd(proxy_ajp_module) –> ajp connector –> tomcat

httpd(mod_jk) –> ajp connector –> tomcat



屬性：

port=”8080″

protocol=”HTTP/1.1″

connectionTimeout=”20000″



address：監聽的IP地址；默認為本機所有可用地址；

maxThreads：最大并發連接數，默認為200；

enableLookups：是否啟用DNS查詢功能；

acceptCount：等待隊列的最大長度；

secure：

sslProtocol：



Engine

功能：Servlet實例，即servlet引擎，其內部可以一個或多個host組件來定義站點； 通常需要通過

defaultHost來定義默認的虛擬主機；



屬性：

name=?????????? #此引擎的邏輯名稱，用于日志和錯誤消息。

defaultHost=”localhost”?? #默認主機名，用于標識將處理指向此服務器上主機名稱但未在此配置文件中配

置的請求的主機。

jvmRoute=





Host

功能：位于engine內部用于接收請求并進行相應處理的主機或虛擬主機

Host元素表示一個虛擬主機

<Host name=”localhost”? appBase=”webapps”

unpackWARs=”true” autoDeploy=”true”>

</Host>



常用屬性說明：

name：名稱；用于日志輸出

appBase：虛擬主機對應的應用基礎路徑，可以是個絕對路徑, 或${CATALINA_BASE}相對路徑

xmlBase：虛擬主機XML基礎路徑,里面應該有Context xml配置文件；可以是個絕對路徑, 或${CATALINA_BASE}相對路徑

createDirs：當appBase和xmlBase不存在時,是否創建目錄；默認為true

autoDeploy：是否周期性的檢查appBase和xmlBase并deploy web應用和context描述符；默認為true

deployIgnore：忽略deploy的正則

deployOnStartup：Tomcat啟動時是否自動deploy；默認為true



Context

功能：Context元素表示一個Web應用程序，它在特定的虛擬主機中運行。每個Web應用程序都基于Web

應用程序存檔（WAR）文件，或者包含相應的解包內容的相應目錄



常用屬性說明：

altDDName：web.xml部署描述符路徑；默認 /WEB-INF/web.xml

docBase：Context的Root路徑，和Host的appBase相結合, 可確定web應用的實際目錄

path ：web應用的context path；如果為根路徑,則配置為空字符串(“”), 不能不配置

privileged：是否使用Tomcat提供的manager servlet

reloadable：/WEB-INF/classes/ 和/WEB-INF/lib/ 目錄中class文件發生變化是否自動重新加載；默認為false

swallowOutput：true情況下, System.out和System.err輸出將被定向到web應用日志中；默認為false



Valve

<Valve className=”org.apache.catalina.valves.AccessLogValve” directory=”logs”

prefix=”localhost_access_log” suffix=”.txt”

pattern=”%h %l %u %t &quot;%r&quot; %s %b” />



Valve存在多種類型：

定義訪問日志：org.apache.catalina.valves.AccessLogValve

定義訪問控制：org.apache.catalina.valves.RemoteAddrValve

<Valve className=”org.apache.catalina.valves.RemoteAddrValve” deny=”172\.16\.100\.67″/>



三、實驗：實現tomcat應用部署及版本控制

前期準備：

本節實驗全部以yum安裝為準,tomcat版本：tomcat-7.0.76-6.el7.noarch

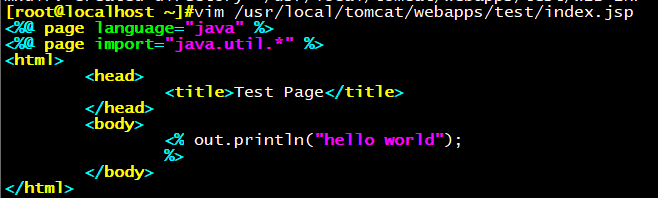

創建一個測試類應用

mkdir? -pv? /usr/share/tomcat/webapps/test/{classes,lib,WEB-INF}



tomcat端測試：

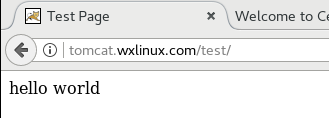

瀏覽器打開：tomcat.wxlinux.com/test/

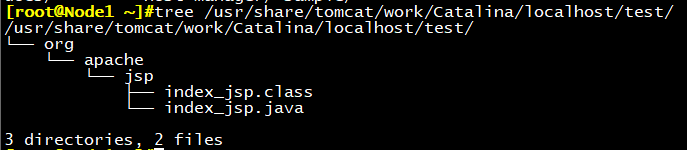

當應用被部署上線后，就會在/usr/share/tomcat/work/Catalina/localhost/test目錄生成源碼和類

庫文件



版本部署

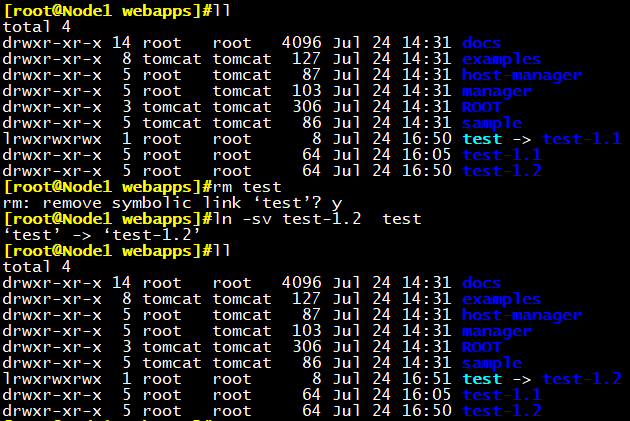

軟連接實現部署部署

軟連接方式不支持熱部署，需重啟tomcat服務后才能連接成功

systemctl restart tomcat

生產環境中一般使用git來實現版本控制，可以使用一個目錄名包含多個版本程序



四、實驗：tomcat創建虛擬主機Host及Context

定義虛擬主機

修改server配置文件添加一個host配置：

vim /etc/tomcat/server.xml

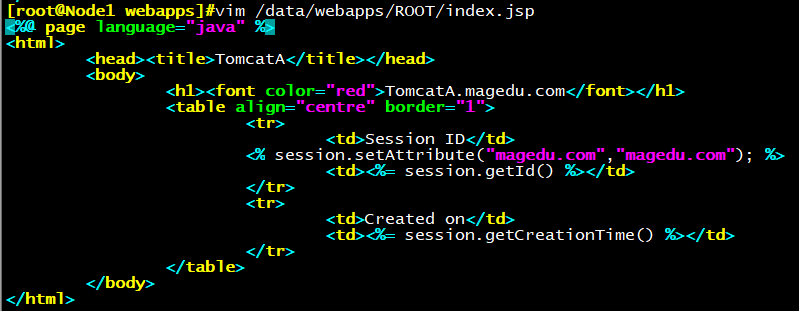

寫入一個測試類應用，內容如下：

mkdir /data/webapps/ROOT/{classes,lib,META-INF,WEB-INF} -pv

為了方便訪問，這里添加主機名解析到hosts文件中

vim /etc/hosts

192.168.30.18?? node1.wxlinux.com

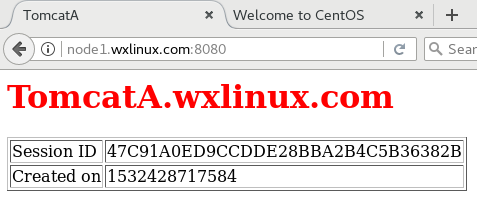

瀏覽器訪問node1.wxlinux.com:8080

自定義host日志：

vim /etc/tomcat/server.xml

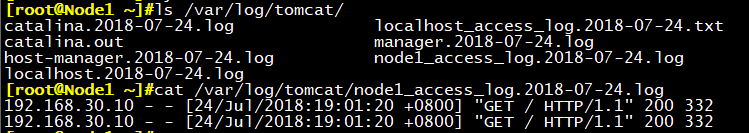

當host被訪問時，后生成日志：

創建一個context：

vim /etc/tomcat/server.xml

在context定義的目錄中創建另外一個應用，為了方便對比，僅僅改變字體顏色：

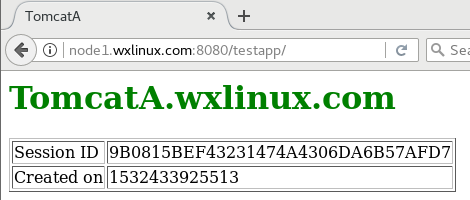

測試訪問：





五、實驗：開啟tomcat管理頁面

前期準備：

虛擬機一臺

系統版本：CentOS 7.4 ? ? ?IP：192.168.30.27

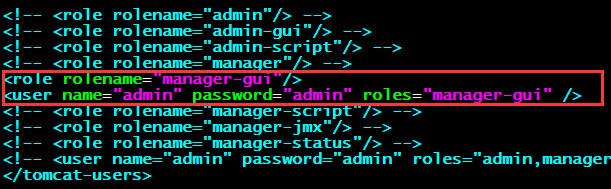

manager管理頁面：

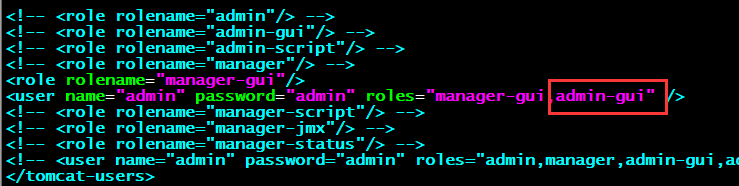

vim /etc/tomcat/tomcat-users.xml

瀏覽器打開192.168.30.27:8080點擊紅色區域

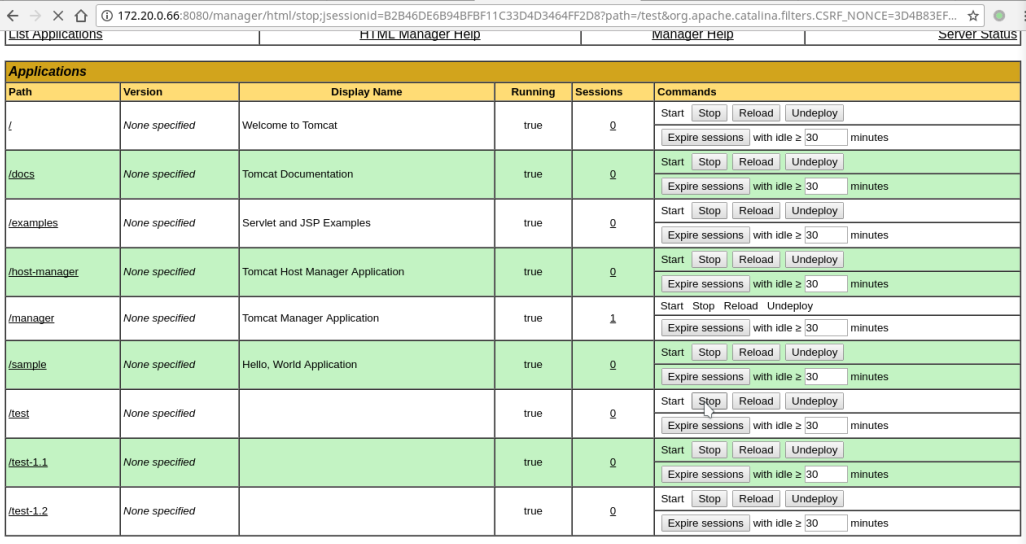

管理界面可進行對web的管理，如停止，開始，卸載部署等操作

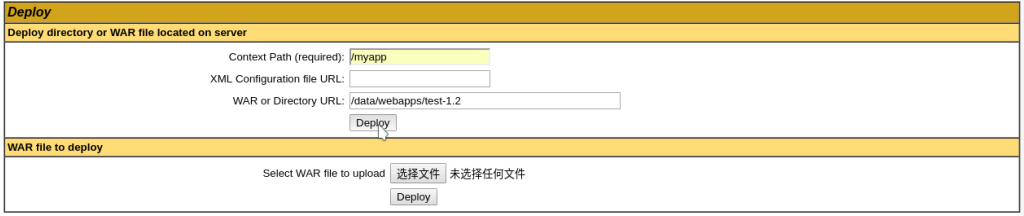

圖形界面熱部署WAR文件：

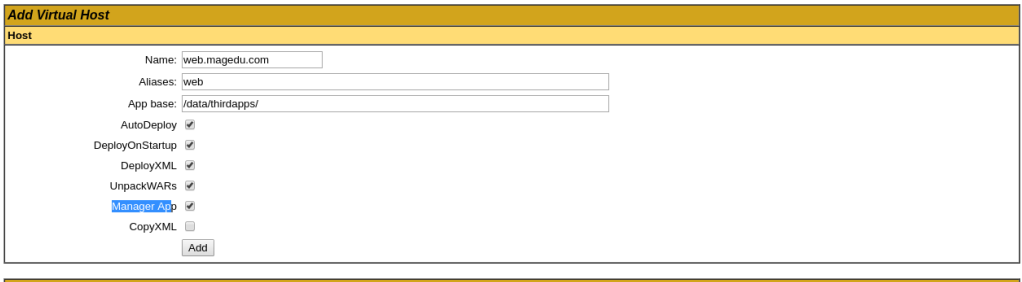

HostManager管理頁面：

vim /etc/tomcat/tomcat-users.xml

測試訪問：
