Elastic Stack(ELK)介紹及相關示例實驗

本節索引：

一、Elastic Stack介紹

二、核心組件之ElasticSearch

三、核心組件之Logstash

四、核心組件之Kibana

五、核心組件之Filebeat



一、Elastic Stack介紹

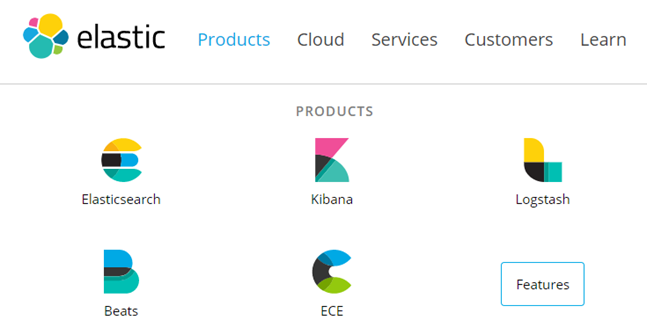

官方網站：https://www.elastic.co/products

主要功能：

（1）日志存儲和分析

如果你管理數十上百臺服務器，你還在使用依次登錄每臺機器的傳統方法查閱日志。這樣是不是感覺很繁

瑣和效率低下。當務之急我們使用集中化的日志管理，例如：開源的syslog，將所有服務器上的日志收集

匯總。

集中化管理日志后，日志的統計和檢索又成為一件比較麻煩的事情，一般我們使用grep、awk和wc等Linux

命令能實現檢索和統計，但是對于要求更高的查詢、排序和統計等要求和龐大的機器數量依然使用這樣的

方法難免有點力不從心。

開源實時日志分析elastic stack平臺能夠完美的解決我們上述的問題



（2）站內內容搜索

大型搜索引擎需用到實時計算

中小型企業站內搜索不需要實時計算，過去的解決方案一般為：Solr

ElasticSearch出現后，由于其支持彈性搜索引擎，分布式運行，可運行在多個節點上的優勢，逐漸占領

了站內搜索領域，Solr解決方案慢慢被淘汰



搜索引擎一般由兩部分組成：搜索組件與索引組件

搜索組件：提供用戶友好的搜索界面，接入用戶搜索信息

索引組件：分析、改造原始數據成為適合搜索引擎搜索的數據結構



早期ELK：核心組成由ElasticSearch、Logstash和Kibana三個開源工具組成

1、Logstash是一個完全開源的工具，他可以對你的日志進行收集、分析，并將其存儲供以后使用（如，搜

索）

2、ElasticSearch是個開源分布式搜索引擎，它的特點有：分布式，零配置，自動發現，索引自動分片，索

引副本機制，restful風格接口，多數據源，自動搜索負載等

3、Kibana也是一個開源和免費的工具，它可以為Logstash和ElasticSearch提供的日志分析友好的Web界

面，可以幫助你匯總、分析和搜索重要數據日志



后期在ELK的基礎上加入了filebeat，并且改名為Elastic Stack

Filebeat是一個日志文件托運工具，在你的服務器上安裝客戶端后，filebeat會監控日志目錄或者指定的日

志文件，追蹤讀取這些文件（追蹤文件的變化，不停的讀），并且轉發這些信息到elasticsearch或者

logstash中存放。



二、核心組件之ElasticSearch

ElasticSearch是個開源分布式搜索引擎，它的特點有：分布式，零配置，自動發現，索引自動分片，索

引副本機制，restful風格接口，多數據源，自動搜索負載等

監聽端口：

? ? 9200：對客戶端提供服務

? ? 9300：集群內部事務，選舉誰是主節點

官網下載：https://www.elastic.co/downloads/past-releases

版本說明：ElasticSearch早期生產環境中由于ELK各核心版本不統一，以2版本居多，5版本之后各組件版

本進行了統一

本文實驗均已ELK 5.6.8版本為準



實驗：安裝ElasticSearch集群

前期準備：

虛擬機3臺

node1：192.168.30.10

node2：192.168.30.18

node3：192.168.30.27



具體步驟：

node1，node2，node3端操作：

安裝jdk開發環境

yum install java-1.8.0-openjdk-devel -y

下載elasticsearch安裝包

wget https://artifacts.elastic.co/downloads/elasticsearch/elasticsearch-5.6.8.rpm

安裝elasticsearch

rpm -ivh elasticsearch-5.6.8.rpm

主要配置文件：

[root@node1 ~]#ls /etc/elasticsearch/

elasticsearch.yml ? jvm.options ? log4j2.properties ? scripts

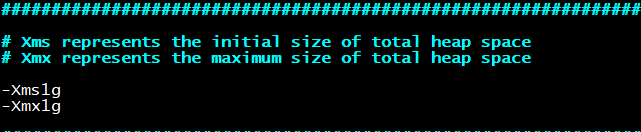

vim jvm.options

-Xms1g? ???????????????? #修改初始內存大小

-Xmx1g

vim elasticsearch.yml

—————- Cluster ——————

cluster.name:wxlinux????????????? #集群名稱，橋接環境下注意修改

————— Network —————–

network.host:本機IP地址

—————– Node ——————–

node.name:node1 or 2 or 3

—————– Paths ——————-

path.data:/myels/data

path.logs:/mysles/logs

————— Discovery —————

discovery.zen.ping.unicast.hosts: [“192.168.30.10”, “192.168.30.18”,”192.168.30.27″]

discovery.zen.minimum_master_nodes: 2



創建數據與日志目錄：

mkdir -pv /myels/{data,logs}

chown elasticsearch.elasticsearch? /myels/*

啟動elasticsearch服務

systemctl start elasticsearch

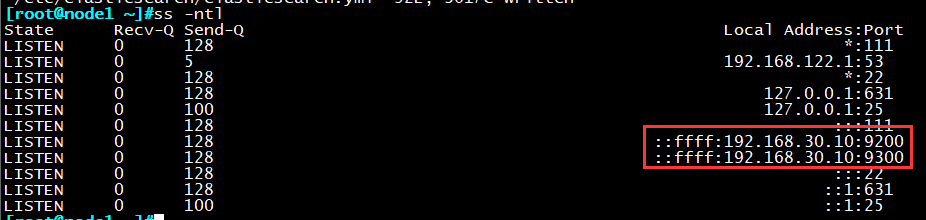

查看對應端口是否處于監聽狀態

ss -ntl

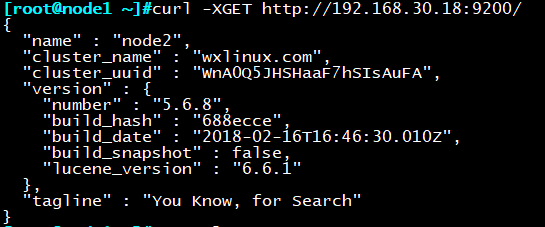

判定集群是否正常啟動生效

curl -XGET http://192.168.30.18:9200/



三、核心組件之Logstash

Logstash是一個完全開源的工具，他可以對你的日志進行收集、分析，并將其存儲供以后使用（如，搜

索）

Logstash有三類插件：

1、輸入插件：input，從指定的數據源抽取數據

2、過濾器插件：ouput，在本地進行格式轉換

3、輸出插件：filter，將處理后的結果保留在指定數據庫

官方文檔：https://www.elastic.co/guide/en/logstash-versioned-plugins/current/index.html



配置文件：

/etc/logstash.conf

/etc/logstash/conf.d/

注意：logstash配置conf.d目錄不要求后綴，任意格式均生效



示例1：安裝logstash

yum Install java-1.8.0-openjdk-devel

wget https://artifacts.elastic.co/downloads/logstash/logstash-5.6.8.rpm

rpm -ivh logstash-5.6.8.rpm

添加到環境變量：

vim /etc/profile.d/logstash.sh

PATH=/usr/share/logstash/bin:$PATH



. /etc/profile.d/logstash.sh



配置測試：

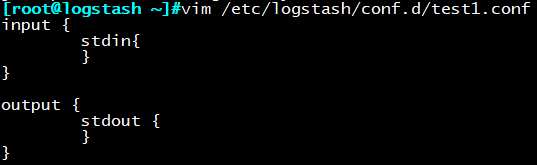

vim test1.conf

語法檢查

logstash -f test1.conf -t

加載運行配置

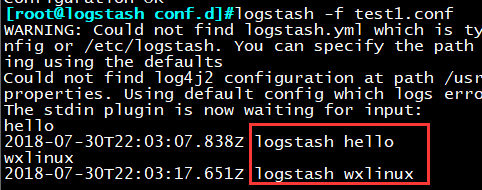

logstash -f test1.conf

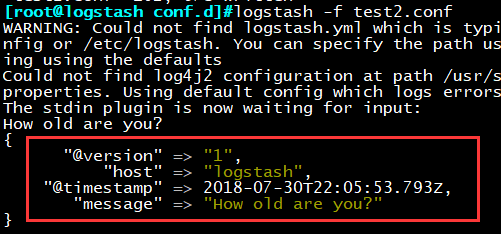

示例2：實現標準輸出美觀化

加載運行配置

logstash -f test2.conf





示例3：Logstash實現結構化日志輸出

客戶端模擬隨機IP進行訪問，在logstash端創建200個測試頁面：

[root@logstash ~]#for i in {1..200};do echo “Test Page $i” > /var/www/html/test$i.html;done

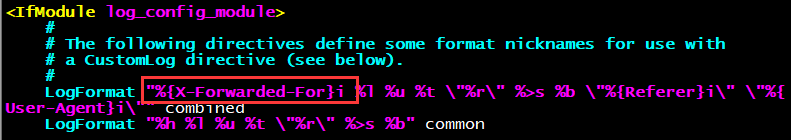

修改http配置文件中的日志格式

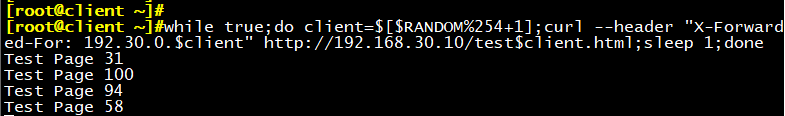

[root@client ~]#while true;do client=$[$RANDOM%254+1];curl –header “X-Forwarded-For: 192.30.0.$client” http://192.168.30.10/test$client.html;sleep 1;done

Logstash端：

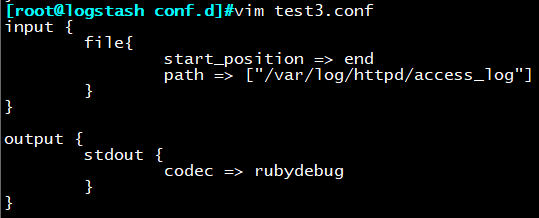

修改配置文件：

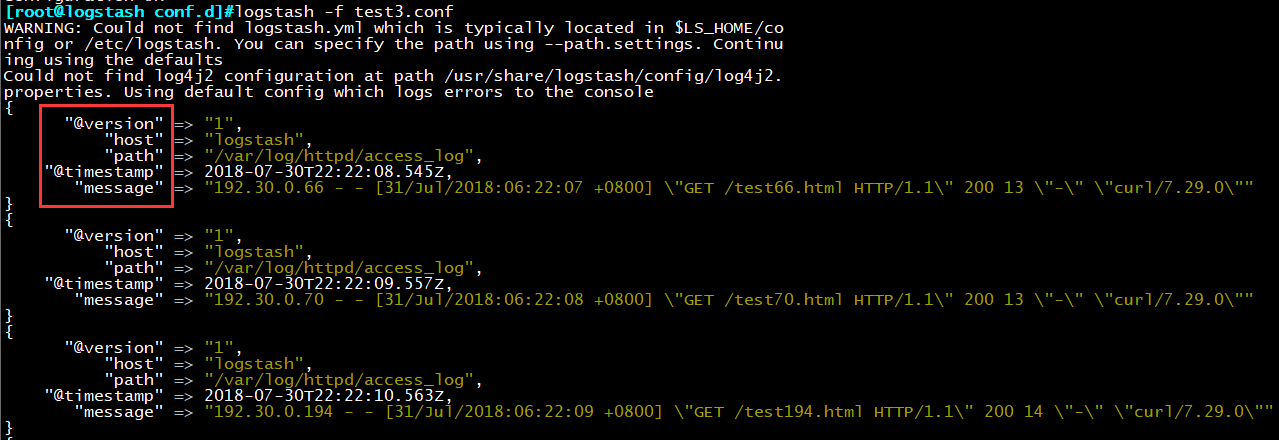

當客戶端進行訪問時，logstash將日志進行結構化輸出

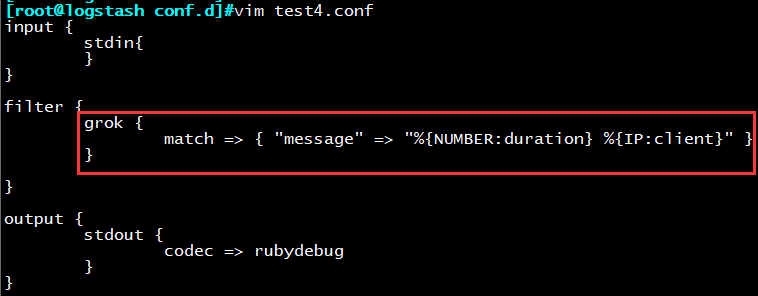

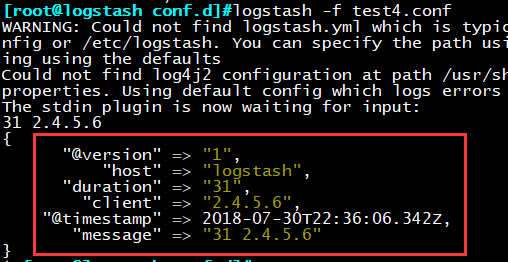

示例4：引入grok過濾器插件

功能：使非結構化日志轉化為結構化日志格式

加載運行配置

logstash -f test4.conf

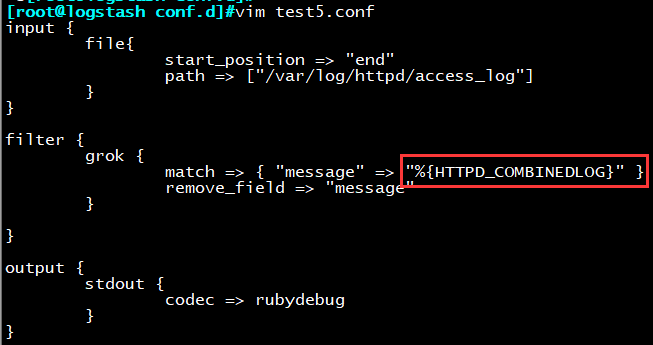

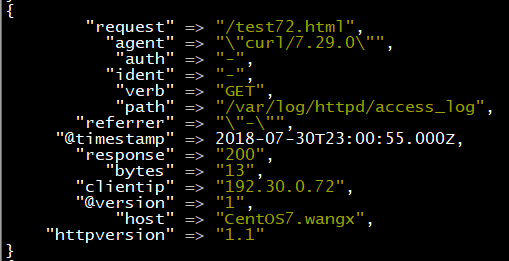

示例5：引用grok內置變量

加載運行配置

logstash -f test5.conf

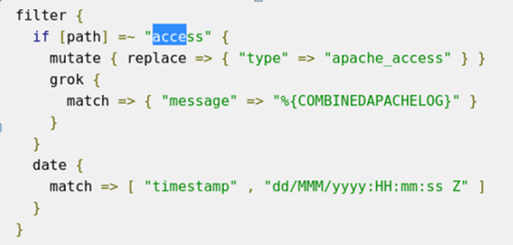

當日志來源有多個時，可加判斷語句：

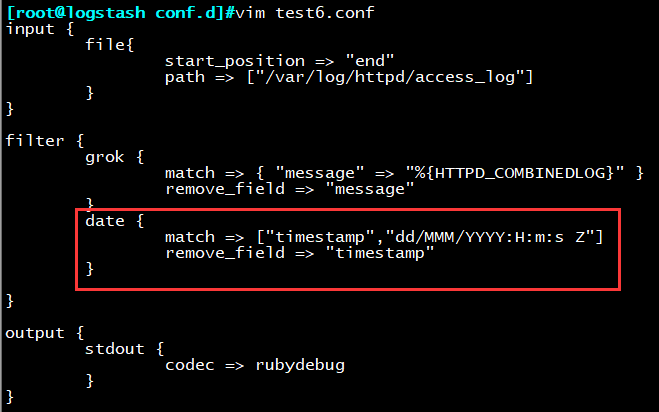

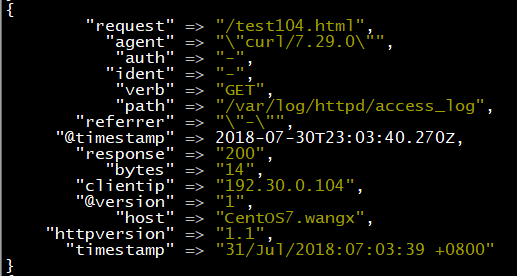

示例6：date filter插件示例

功能：將@timestamp的時間替換為timestamp字段，原@timestamp時間移除

加載運行配置

logstash -f test5.conf



示例7：Geoip插件

功能：根據ip地址定位來自哪個地區或城市

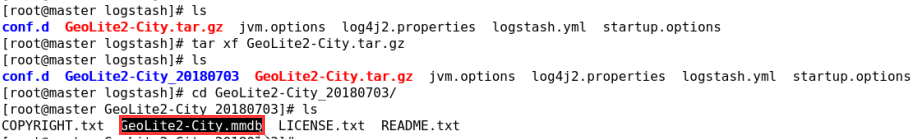

下載IP地址信息庫

查看配置

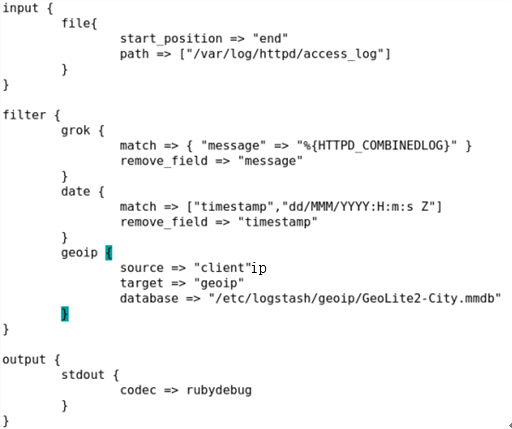

vim test6.conf

加載運行配置

logstash -f test6.conf







四、核心組件之Kibana

Kibana是一個開源和免費的工具，它可以為Logstash和ElasticSearch提供的日志分析友好的Web界面，可

以幫助你匯總、分析和搜索重要數據日志

默認監聽5601端口，工作于http協議



示例：安裝kibana

wget https://artifacts.elastic.co/downloads/kibana/kibana-5.6.8-x86_64.rpm

rpm -ivh kibana-5.6.8-x86_64.rpm



修改kibana配置文件

vim kibana.conf

server.port:5601

server.host:”0.0.0.0″???????????????????????????????? #5601監聽的本地地址

server.name:”master.wxlinux.com”

elasticsearch.url:”http://node1:9200″

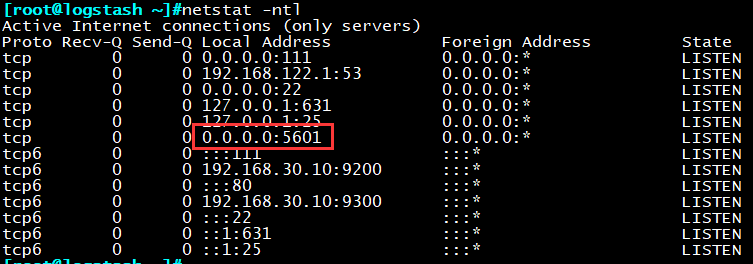

查看5601端口已處于監聽狀態

瀏覽器訪問http://localhost:5601



進行一些相關設置即可正常使用

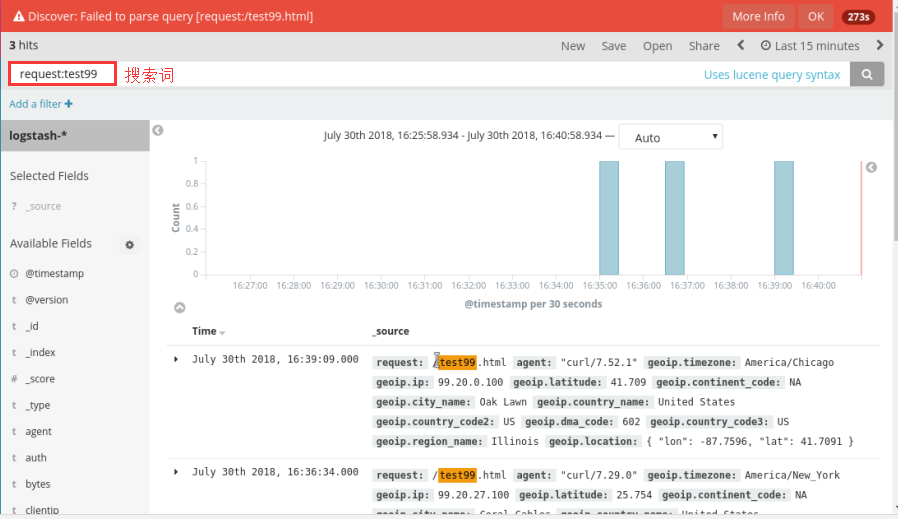

輸入關鍵詞可進行搜索

可根據狀態碼進行范圍查詢

生成統計表圖結構

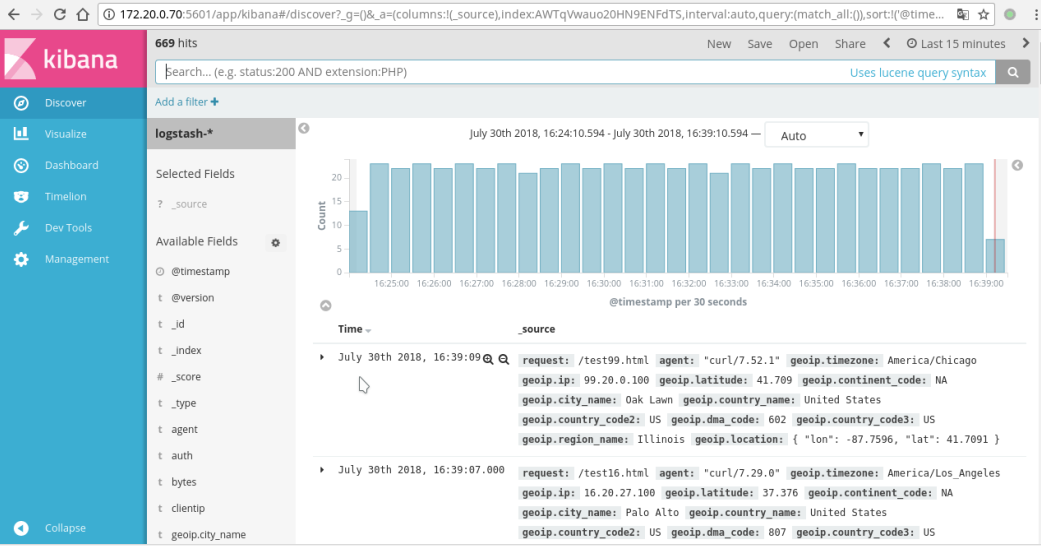

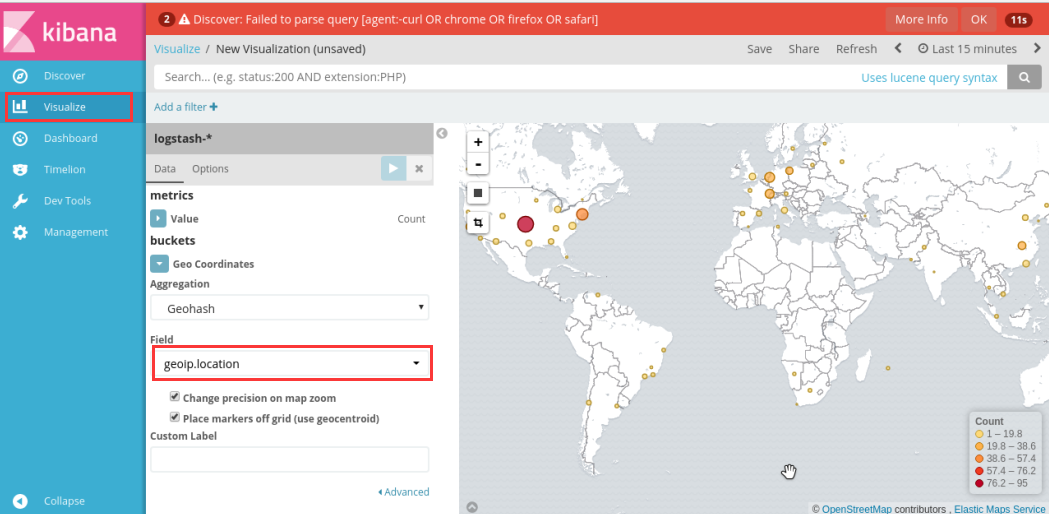

也可根據geoip信息生成位置訪問統計



五、核心組件之Filebeat

Filebeat是一個日志文件托運工具，在你的服務器上安裝客戶端后，filebeat會監控日志目錄或者指定的日

志文件，追蹤讀取這些文件（追蹤文件的變化，不停的讀），并且轉發這些信息到elasticsearch或者

logstash中存放。

早期部署ELK時，需要將Logstatsh安裝于每臺需要收集日志的服務器上，但由于Logstash屬于重量級應

用。為了減少服務器的性能消耗，在filebeat出現后，一般利用filebeat用來替代過去logstash的收集、讀取

日志功能，而將logstash分離出來做成集群專門來負責轉換格式使用。



官網介紹：輕量級的數據搬用工具





示例：實現由filebeat收集服務器日志，轉發給elasticsearch

前期準備：

虛擬機三臺

filebeat：192.168.30.10

elasticsearch 1：192.168.30.18

elasticsearch 2：192.168.30.27

其中elasticsearch 1與elasticsearch 2組成一個elasticsearch集群



具體步驟

安裝filebeat：

wget https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-5.6.8-x86_64.rpm

rpm -ivh filebeat-5.6.8-x86_64.rpm

修改配置文件：

vim /etc/filebeat/filebeat.yml

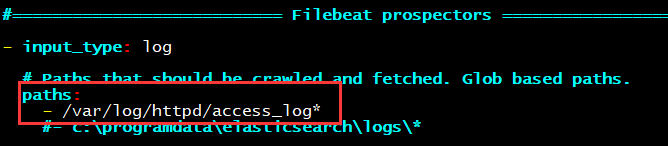

修改輸入類型為log，文件路徑為httpd訪問日志

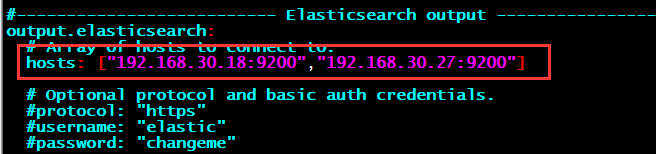

輸出到elasticsearch，指定主機IP地址

啟動filebeat服務

systemctl start filebeat

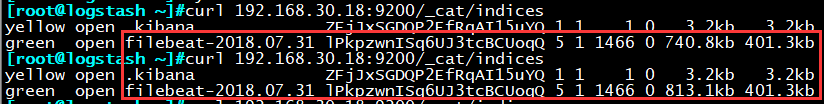

查看filebeat文件已在elasticsearch端生成，且不斷增加中
