Docker容器技術之Docker Image

本節索引：

一、Docker image介紹

二、BusyBox

三、示例：推送鏡像到鏡像倉庫

四、示例：搭建docker鏡像私有倉庫

五、Harbor™ by VMware?







一、Docker image介紹

Docker鏡像含有啟動容器所需要的文件系統及其內容，因此，

其用于創建并啟動docker容器

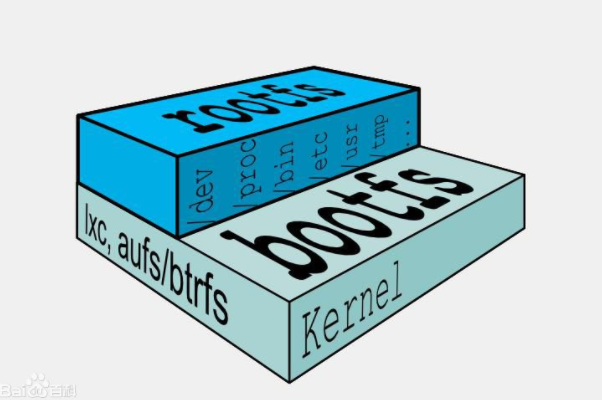

采用分層構建機制，最底層為bootfs，其之為rootfs

bootfs：用于系統引導的文件系統，包括bootloader和kernel，容器啟動完

成后會被卸載以節約內存資源；

rootfs：位于bootfs之上，表現為docker容器的根文件系統;

傳統模式中，系統啟動之時，內核掛載rotfs時會首先將其掛載為“只讀”模式，

完整性自檢完成后將其重新掛載為讀寫模式；

docker中，rootfs由內核掛載為“只讀”模式，而后通過“聯合掛載 ”技術額外掛

載一個“可寫”層；

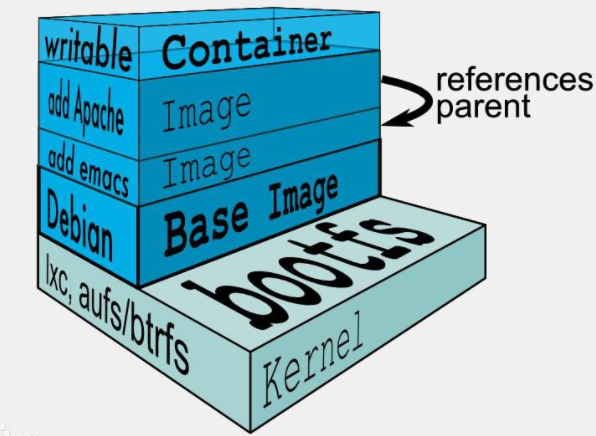

位于下層的鏡像稱為父鏡像(parent image)，最底層的稱為基礎鏡像(base image)

最上層為“可讀寫”層，其下的均為“只讀”層



Repositry

由某特定的docker鏡像的所有迭代版本組成的鏡像倉庫

一個 Registry中可以存在多個Repositry

Repositry可分為“頂層倉庫”和“用戶倉庫”

用戶倉庫名稱格式為“用戶名/倉庫名”

每個倉庫可以包含多個Tag(標簽) ，每個標簽對應一個鏡像

Index

維護用戶帳戶、鏡像的校驗以及公共命名空間的信息

相當于為Registry提供了一個完成用戶認證等功能的檢索接口



Registry用于保存docker鏡像，包括鏡像的層次結構和元數據

用戶可自建Registry，也可使用官方的Docker Hub

Sponsr Registry：第三方的registry，供客戶和Docker社區使用

Miro Registry：第三方的registry，只讓客戶使用

Vendor Registry：由發布Docker鏡像的供應商提供的registry

Private Rgistry：通過設有防火墻和額外的安全層的私有實體提供的registry

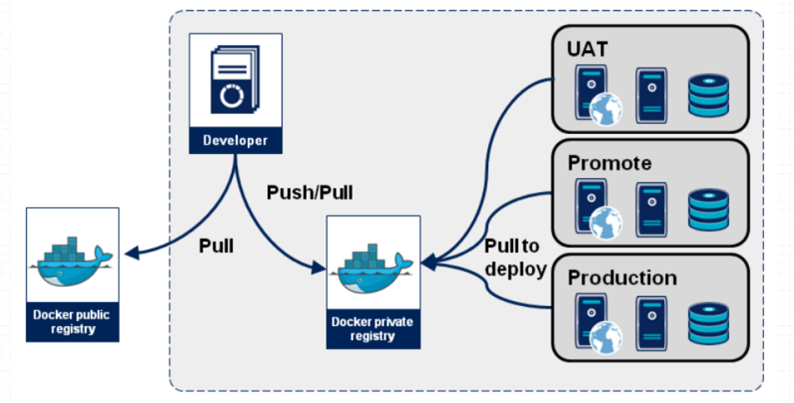

Docker Registry中的鏡像通常由開發人員制作，而后推送至“公共”或“私有”Registry上保存，

供其他人員使用，例如“部署”到生產環境；





示例：利用docker image安裝redis容器

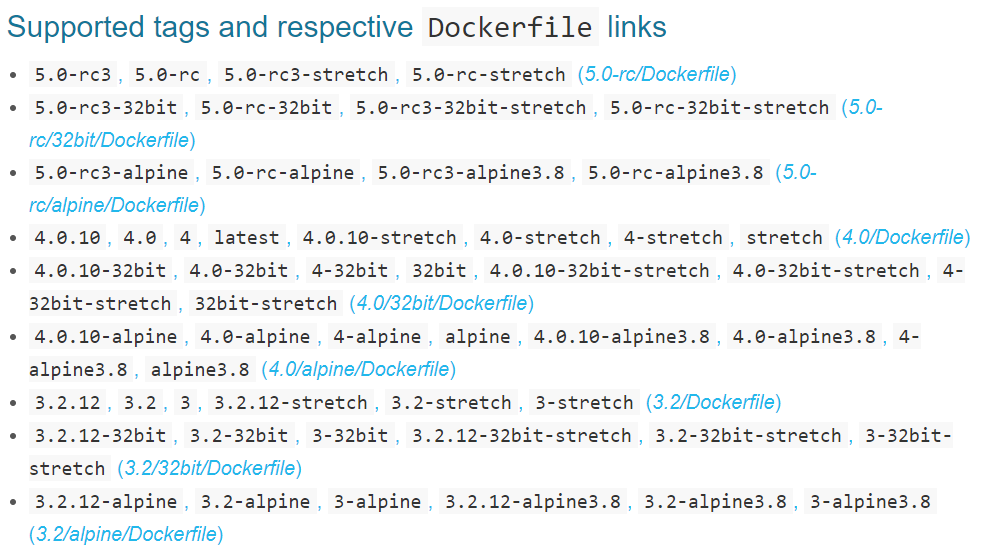

以下是docker hub官方庫支持的redis鏡像版本

若要指定版本下載，例如下載redis-4-alpne版本

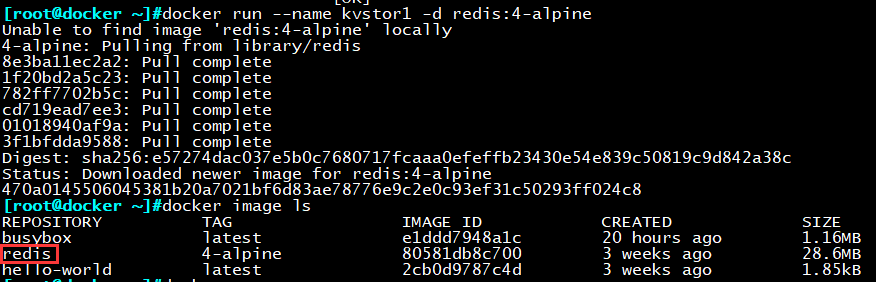

docker run –name kvstor1 -d redis:4-alpine

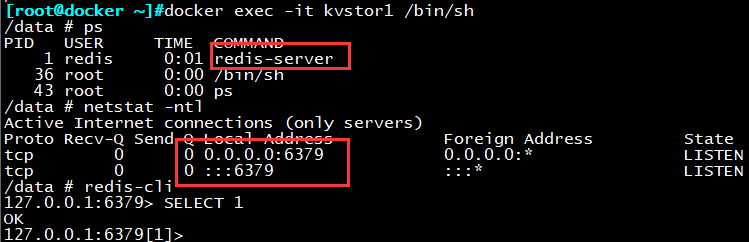

以/bin/sh運行redis鏡像

docker exec -it kvstor1 /bin/sh



二、BusyBox

BusyBox 是一個集成了三百多個最常用Linux命令和工具的軟件。BusyBox 包含了一些簡單

的工具，例如ls、cat和echo等等，還包含了一些更大、更復雜的工具，例grep、find、mount

以及telnet。有些人將 BusyBox 稱為 Linux 工具里的瑞士軍刀。簡單的說BusyBox就好像是個

大工具箱，它集成壓縮了 Linux 的許多工具和命令，也包含了 Android 系統的自帶的shell。



示例：運行busybox開啟一個http服務

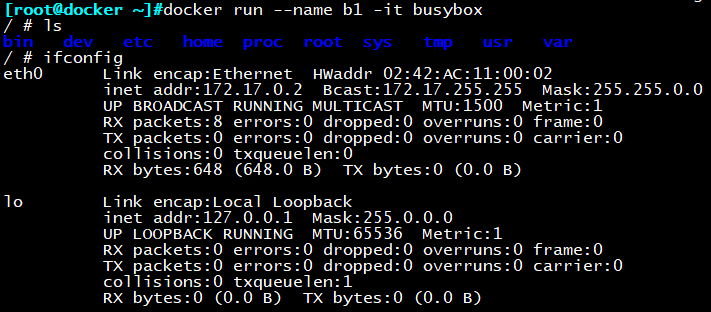

以b1為name運行busybox鏡像

docker run –name b1 -it busybox

/ # mkdir /data/html -p

/ # http -f -h /data/html/

/ # echo test > /data/html/index.html

-f表示以前臺工作運行httpd服務，-b則表示后臺運行

/ # httpd -f -h /data/html/



開啟另外一個tty終端

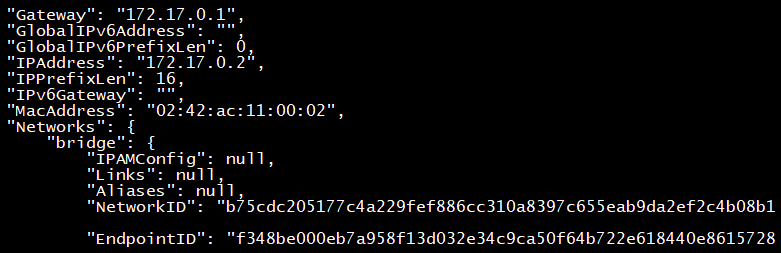

查看容器網絡信息可使用docker inspect命令

docker inspect b1



docker ps??? #查看當前運行的容器狀態信息

由于未對b1容器做網絡轉發，只能在本機訪問web服務



三、示例：推送鏡像到鏡像倉庫

示例：推送鏡像到docker hub

說明：docker hub允許匿名用戶下載鏡像，但當用戶需要將鏡像上傳至docker hub時，必須在

docker hub創建用戶，這里我們創建了一個ms03560355的用戶

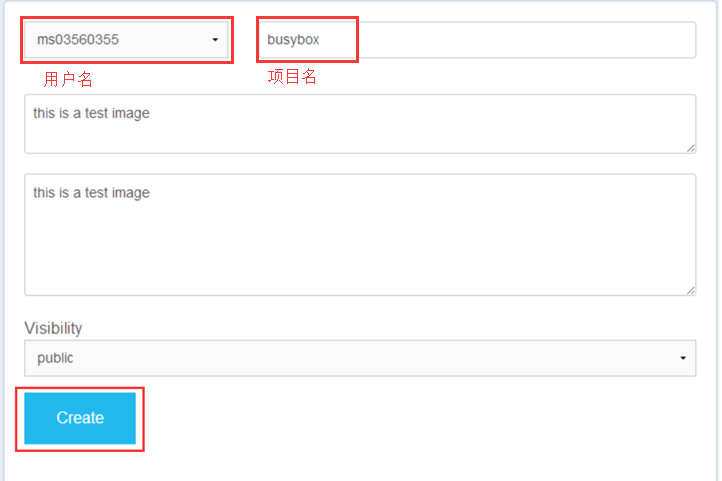

首先先在docker hub創建一個項目；一個項目中，可以包含多個tags版本

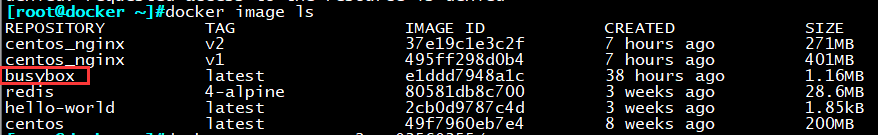

查看本地庫中的鏡像，我們以上傳busybox為例

要將image上傳至docker hub，image名稱格式必須為 用戶名/項目名:tag

鏡像打標簽規則：

1、不加tag默認tag為：lastest

2、同一鏡像可添加多個tags

docker tag busybox:latest ms03560355/busybox

docker tag busybox:latest ms03560355/busybox:v1.0

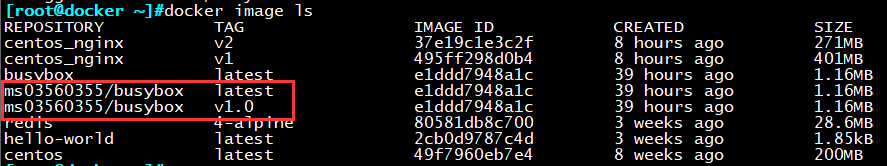

再次查看本地鏡像

上傳鏡像到docker hub

docker push ms03560355/busybox

docker push ms03560355/busybox:v1.0

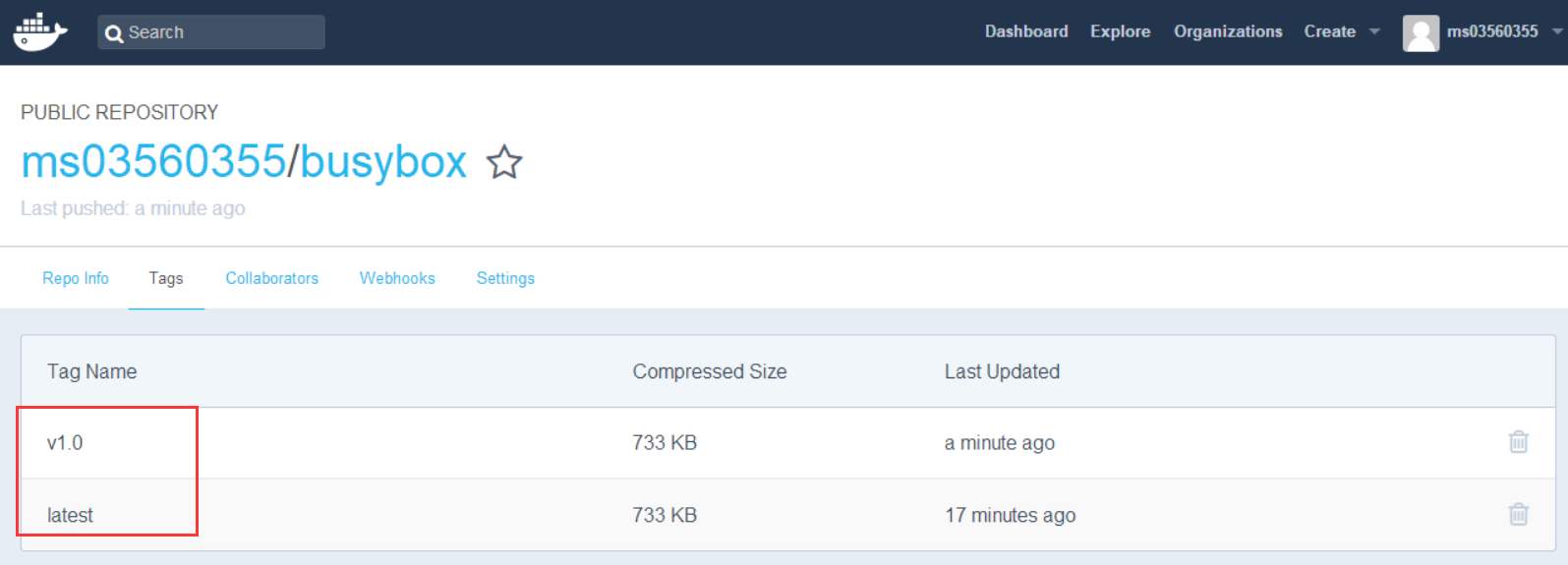

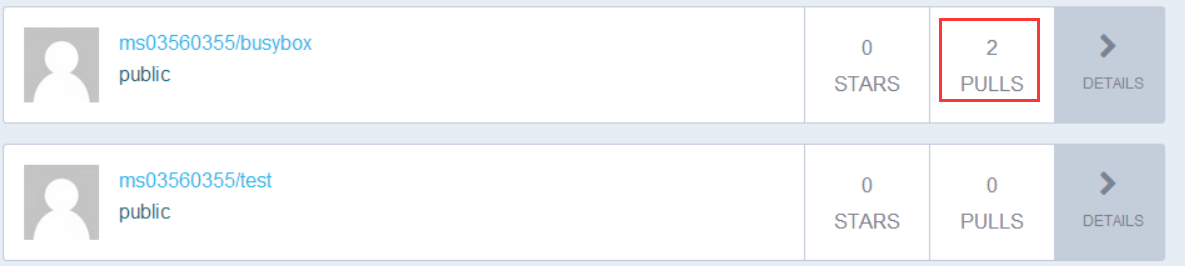

此時，取docker官網查看：



示例：推送鏡像到阿里云

鑒于訪問docker hub境外網站速度緩慢，國內用戶可選用其他互聯網廠商提供的鏡像庫服務，

我們以阿里云鏡像庫服務位例介紹如何使用

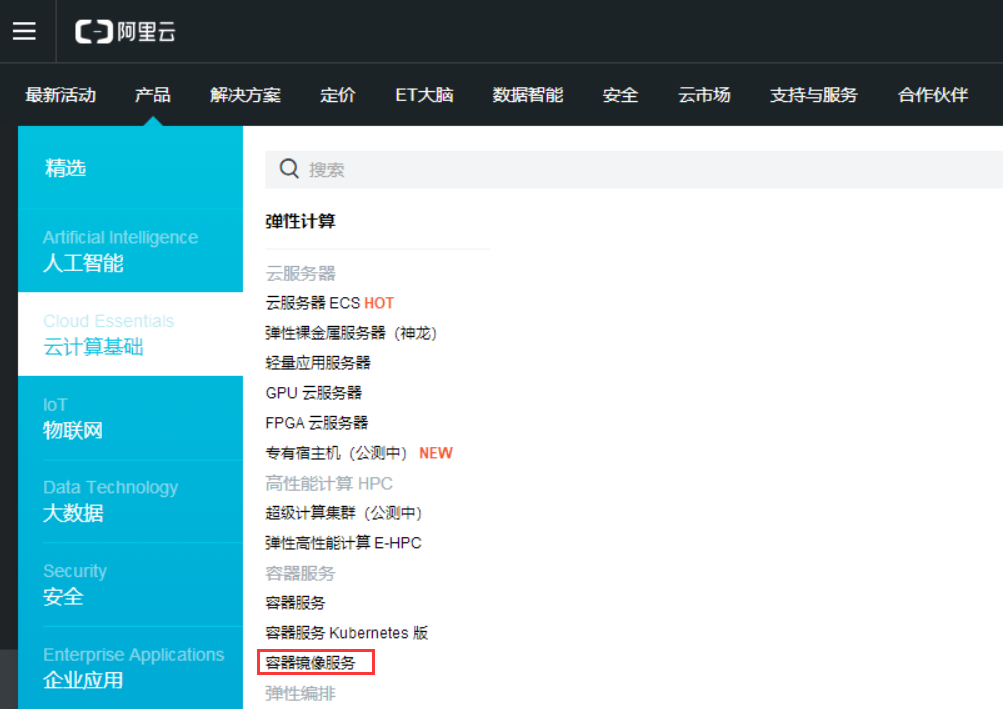

首頁 –> 產品 –> 云計算基礎 –> 容器鏡像服務

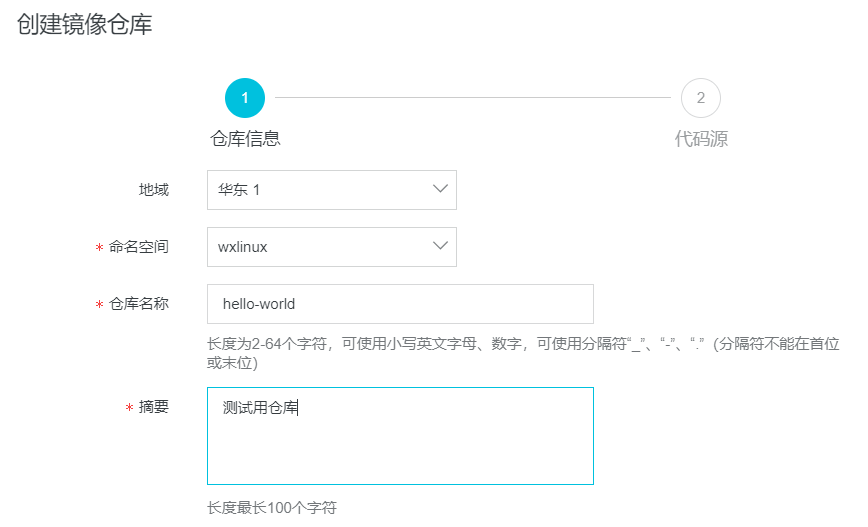

創建鏡像倉庫，按照要求填寫，點擊下一步

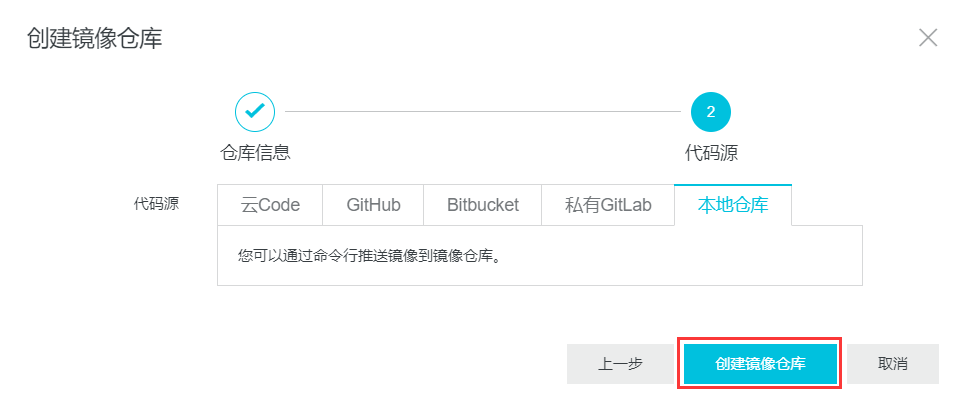

這里選擇本地倉庫，下一步

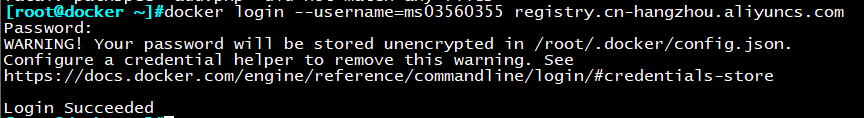

登錄阿里云鏡像庫

docker login –username=ms03560355 registry.cn-hangzhou.aliyuncs.com

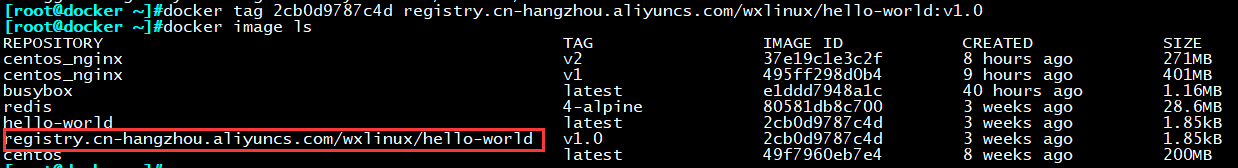

給鏡像打tag標簽

docker tag registry.cn-hangzhou.aliyuncs.com/wxlinux/hello-world:v1.0

推送鏡像到阿里云倉庫

docker push registry.cn-hangzhou.aliyuncs.com/wxlinux/hello-world

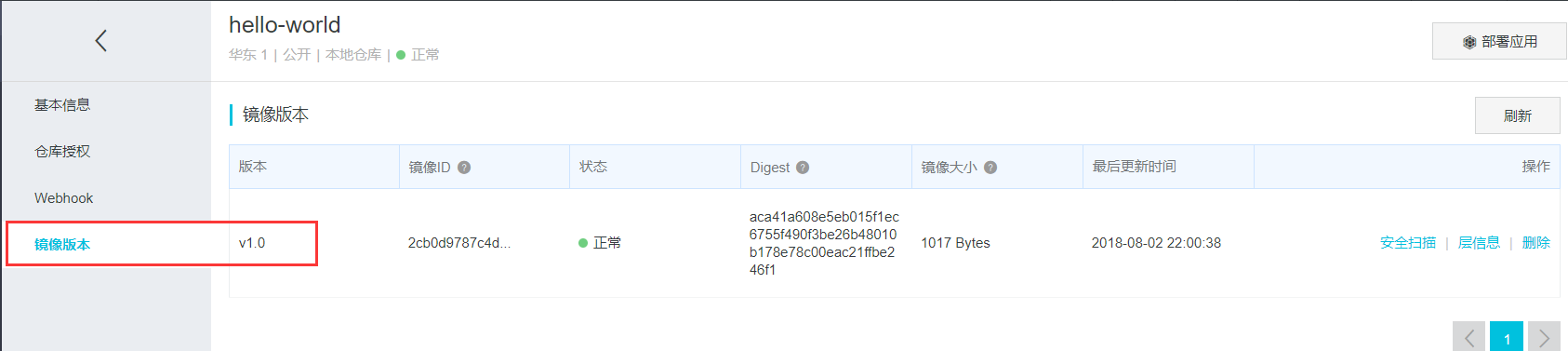

此時我們回到阿里云倉庫管理控制臺，可以看到鏡像已上傳成功



四、示例：搭建docker鏡像私有倉庫

安裝docker-regsitry(extras源)

yum install docker-registry.x86_64

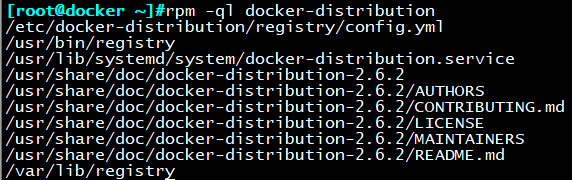

實際安裝的是docker-distribution包

開啟服務

systemctl start docker-distribution.service

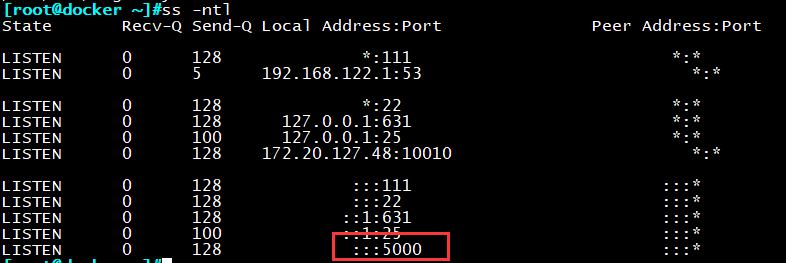

默認監聽5000端口

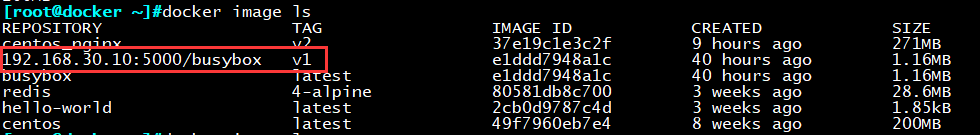

docker tag busybox:latest 192.168.30.10:5000/busybox:v1

推送鏡像到鏡像庫，提示錯誤，必須使用https

修改配置可以使用不安全的倉庫連接

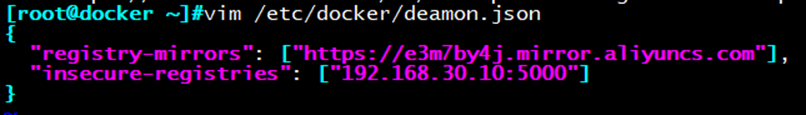

vim /etc/docker/daemon.json

“insecure-registries”: [“192.168.30.10:5000”]

重啟docker-distribution與docker服務，再次推送，成功！

systemctl restart docker-distribution.service docker





五、Harbor™ by VMware?

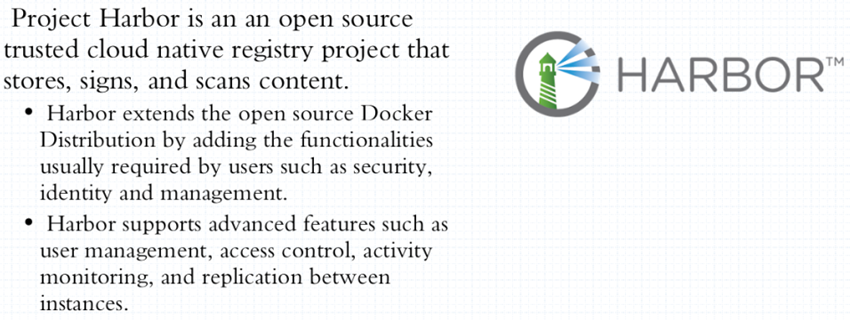

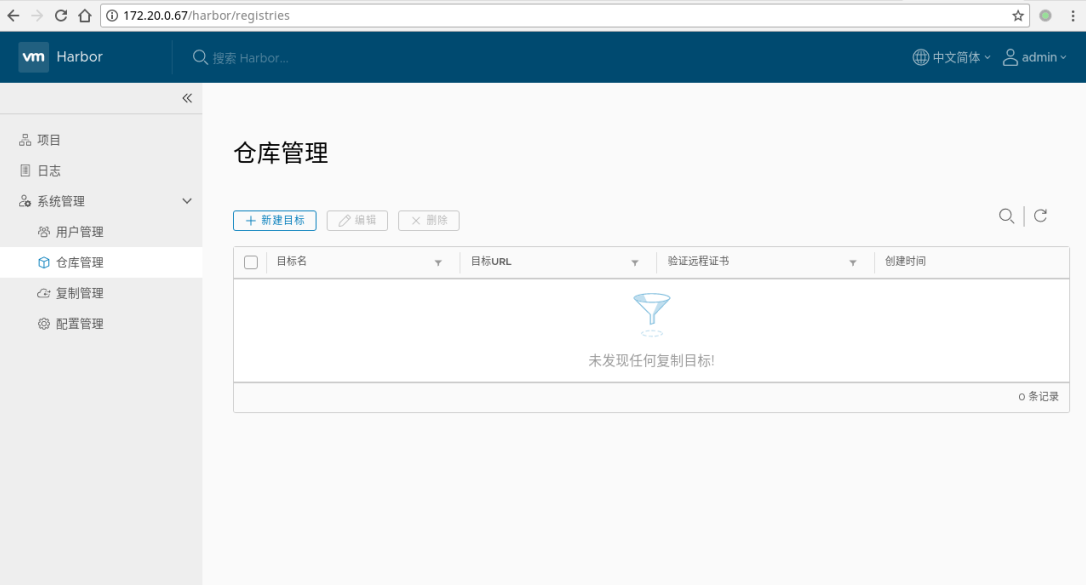

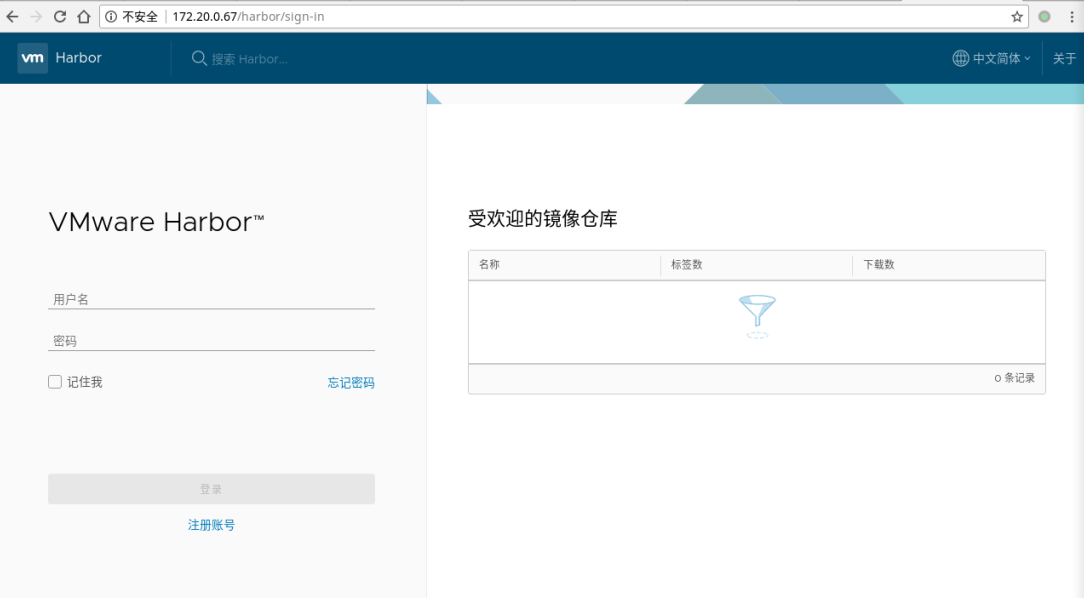

harbor，基于docker-registry進行二次開發，為私有鏡像庫提供友好的web訪問界面

官方網站：http://vmware.github.io/harbor/

參考文檔：https://github.com/vmware/harbor/tree/master/docs

Git下載地址：https://github.com/vmware/harbor/releases

特性：

支持多租戶內容簽署和校驗

支持安全及風險掃描分析

支持審計日志

支持標識、集成，基于角色的訪問控制

支持可擴展的API

支持圖形用戶界面

國際化支持（目前只支持英文和中文）



系統要求：

docker 1.10.0+和docker-compose 1.6.0+。



主要配置文件：

/etc/harbor/harbor.cfg





客戶端若想訪問harbor，也許配置非安全端口

vim /etc/docker/daemon.json

登錄

docker login

打標鏡像

docker tag myweb:v0.3-1 192.168.30.10/devel/myweb:v0.3-1

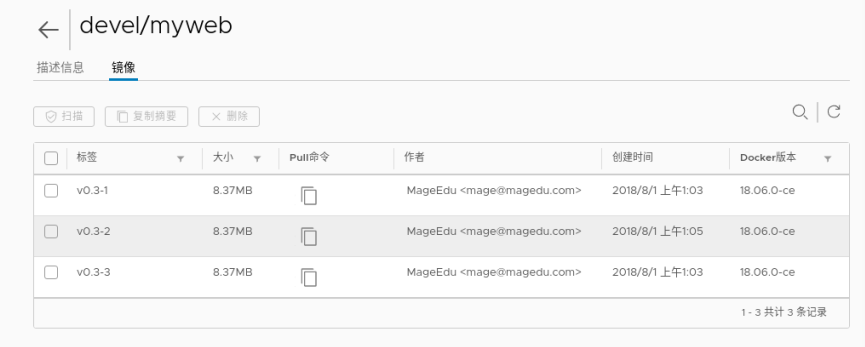

推送鏡像

docker push 192.168.30.10/devel/myweb



暫停/停止harbor服務

docker-compose pause/stop

暫停后再次開啟harbor服務

docker-compose unpause
