rrdtool學習筆記

引用

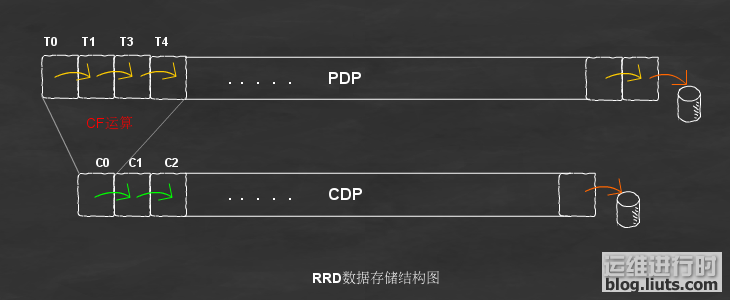

rrdtool create Flow.rrd \--start $(date -d "1
year ago" +%s) \--step 300 \DS:eth0_in:GAUGE:600:0:5000
\DS:eth0_out:GAUGE:600:0:5000 \RRA:AVERAGE:0.5:1:600
\RRA:AVERAGE:0.5:6:700 \RRA:AVERAGE:0.5:24:775
\RRA:AVERAGE:0.5:288:797 \RRA:MAX:0.5:1:600 \RRA:MAX:0.5:6:700
\RRA:MAX:0.5:24:775 \RRA:MAX:0.5:444:797 \RRA:MIN:0.5:1:600
\RRA:MIN:0.5:6:700 \RRA:MIN:0.5:24:775
\RRA:MIN:0.5:444:797

引用
rrdtool graph COUNTER/day.png -w 700 -h 200 \-n
TITLE:11:'/opt/rrdtool/wdjt.ttf' \-n UNIT:8:'/opt/rrdtool/simhei.ttf'
\-n LEGEND:8:'/opt/rrdtool/simhei.ttf' \-c SHADEA#DDDDDD \-c
SHADEB#808080 \-c FRAME#006600 \-c FONT#006699 \-c ARROW#FF0000
\-c AXIS#000000 \-c BACK#FFFFFF \-Y -X 3 \-t "服務器流量統計" -v "流量"
\--start -1d --end now \--x-grid MINUTE:12:HOUR:1:HOUR:1:0:'%H'
\DEF:value1=COUNTER/eth0.rrd:eth0_in:AVERAGE
\DEF:value2=COUNTER/eth0.rrd:eth0_out:AVERAGE
\CDEF:value3=value1,value2,+ \COMMENT:" \n" \COMMENT:" \n"
\AREA:value1#00ff00:上傳
\GPRINT:value1:LAST:"當前\:%8.0lf"  \GPRINT:value1:AVERAGE:"平均\:%8.0lf"  \GPRINT:value1:MAX:"最大\:%8.0lf"  \GPRINT:value1:MIN:"最小\:%8.0lf"  \COMMENT:"
\n" \LINE2:value2#4433ff:下載
\GPRINT:value2:LAST:"當前\:%8.0lf"  \GPRINT:value2:AVERAGE:"平均\:%8.0lf"  \GPRINT:value2:MAX:"最大\:%8.0lf"  \GPRINT:value2:MIN:"最小\:%8.0lf"  \COMMENT:"
\n" \COMMENT:"─────────────────────────────────────────────\n"
\LINE3:value3#ff8833:總流量 \COMMENT:" \n" \HRULE:350000#ff0000:"報警值"
\COMMENT:" \n" \COMMENT:"\t\t\t\t\t\t\t\t\t\t\t\t\t\t\t最后更新 \:$(date
'+%Y-%m-%d %H\:%M')\n" -Y
\COMMENT:"\t\t\t\t\t\t\t\t\t\t\t\t\t\t\t天涯社區系統運維部開發與維護\n"

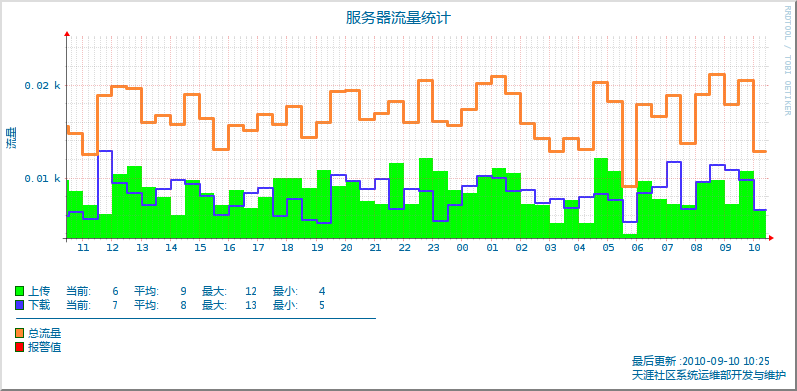

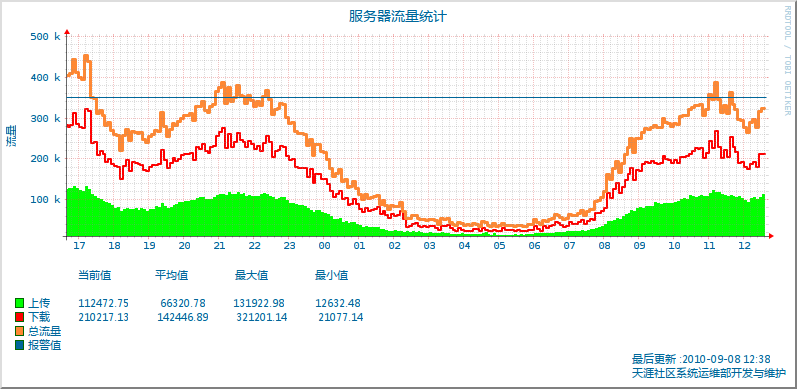

效果圖：  概念說明：
1、#分別是
LINE1|2|3,也就是線條的粗細。

2、"--x-grid
MINUTE:15:HOUR:1:HOUR:1:0:'%H'"說明如下：
#GTM:GST：控制次要格網線的位置。GTM 是一個時間單位，可以是
SECOND、MINUTE、HOUR、DAY 、WEEK、MONTH、YEAR 。GST
則是一個數字，控制每隔多長時間放置一根次要格線。例如我們要畫一個1天的圖表，決定每15分鐘一根次要網格線，則格式為
MINUTE:15

#MTM:MST：控制主要網格線的位置。MTM 同樣是時間單位，MST
是一個數字。接上面的例子，決定一個小時1根主要網格線。則格式為 HOUR:1

#LTM:LST ：控制每隔多長時間輸出一個label
。決定為1小時1個 label 。則格式為 HOUR:1:0(不清楚0做什么用) ，如10 11 12
13

#LPR:LFM：LTM:LST只是決定了label的顯示位置了，沒有指定要顯示什么內容。LPR指的是如何放置label。如果LPR為0，則數字對齊格線(適用于顯示時間)。如果不為0，則會做一些偏移(適用于顯示星期幾、月份等)。至于LFM則需要熟悉一下date命令的參數，常用的有%a(星期幾)、%b(月份)、%d(天)、%H(小時)、%M(分)、%Y(年)。我們決定顯示小時和分，所以用%H%M，最好將'%H:%M'括起來，哪只顯示小時就'%H'。

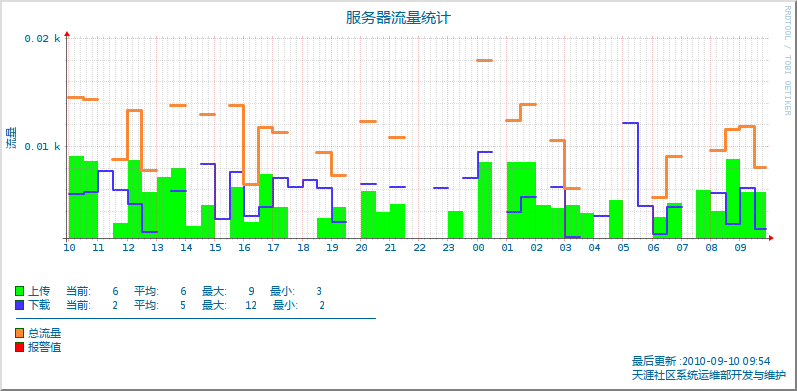

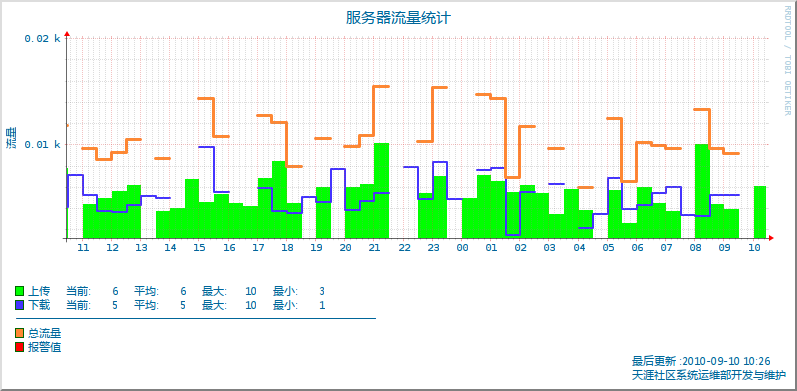

3、"-Y
-X 0
"說明如下：
a）Y軸還有一個很方便的選項就是–Y，它可以最大限度的優化Y軸的刻度，建議每次繪圖都加上去。

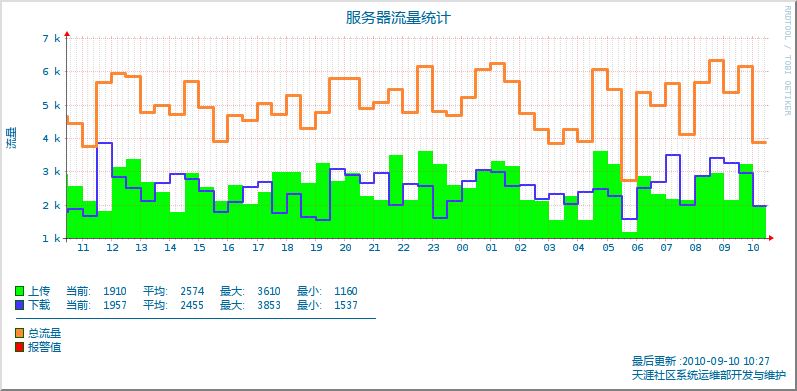

b）Y軸另外一個有用的選項就是–X（雖然選項名是-X，但確實是用來設置Y軸刻度值的）。在上面的圖我們看到RRDtool自動對Y軸的值進行調整，以k為單位顯示。但如果你不想以k顯示，而是想固定以某個單位來顯示（M，b）該怎么辦呢？這就要用到–X選項了。-X后面跟一個參數，參數值范圍是-18、-15、-12、-9、-6、-3、0、3、6、9、12、15、18。0表示以原值顯示，3表示數值除以1000，也就是以k為單位顯示，6就是以M顯示，9就是以G顯示，12則T。如果你給出1或者2，則RRDtool也可以接受，但會被“靜悄悄”的改為0。下面就是一個以原值（-X0）顯示原始數據，100k顯示
為100000。

4、字體參數說明

引用
-n TITLE:12:
simhei.ttf    #修改top標題字體-n  AXIS:8: simhei.ttf    #修改X軸數據字體，如01 02 03
04...-n  LEGEND:10: simhei.ttf  #修改數字報表字體，如最大、最小、平均值及其它-n  UNIT:8:
simhei.ttf    #修改Y軸標題字符，如"流量"-n  WATERMARK:8:
simhei.ttf    #數據區右則字體，如"RRDTOOL-TOBIOETIKER"5、HRULE:100000#ff0000:"報警值"繪制一根水平線，在
100k 處畫一根水平線，并指出這是報警值6、COLOR參數說明
引用
-c SHADEA#CCCCCC  #左上邊框color-c
SHADEB#000000  #右下邊框color-c FRAME#EEEEEE  #數據標志說明邊框color，如"上傳"左邊的小正方形。-c
FONT#006699    #圖形所有字體color-c ARROW#FF0000  #兩個箭頭color-c
AXIS#FF0099    #兩條箭頭線color-c BACK#FFFFFF    #圖形背景(不含數據區)color-c
CANVAS#000000   #圖形數據區背景color-c MGRID#ee2359  #主網格線color-c
GRID#FF0000    #次網格線color
