VRRP協議
Virtual Router Redundancy Protocol 虛擬路由器冗余協議。
Vrrp協議在linux上的實現（軟件實現）是keepalived。
VRRP簡單的講，就是心跳信息。
主節點不斷的向備用節點廣播信息，信息包含自己的心跳和優先級。
不光如此，還可以在主節點上安裝一個監控，來監控其他資源，如果這些資源運行正常，就可以給其他客戶端發送心跳信息（包含優先級），一旦監控的資源出現問題了，就降低自己的優先級（降低后的優先級要低于備用節點的優先級，自己設置）。
這時候，備用節點可以在主節點未出現故障的時候，就搶占主節點的資源（工作在搶占模式的備用節點）。備用節點發現自己的優先級比主節點的優先級高，就觸發一次選舉。將主節點變為備用節點，備用節點變為主節點。
VIP
VIP：Virtual IP
VIP和接口相關，和路由器無關

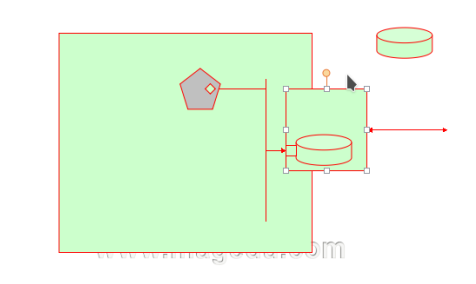

兩個路由節點上，不是只可以做一個虛擬路由器。

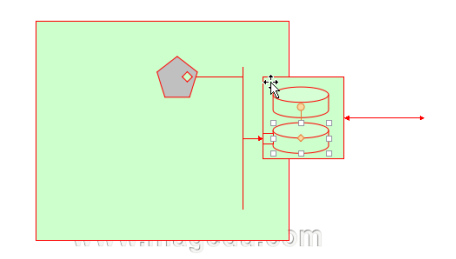

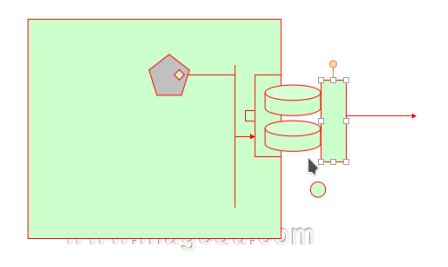

我們可以把兩個內部接口作為一個虛擬路由器，把他們的外部接口做成一個虛擬路由器。
免費ARP廣播：Grescious arp
每一臺主機上，都會有網關的MAC是有緩存的。當主節點故障，備用節點開始使用的時候，客戶機并不知道網關改變了。所以，備用節點開始使用的時候，就需要進行廣播，告知所有的主機。就是Grescious arp廣播。
這個廣播自問自答，目的就是讓全網都知道。
VRRP工作過程
Keepalived的VMAC有固定的：00-00-5e-00-01-VRID，每一個虛擬路由器都有一個虛擬MAC（VMAC）。
(1) 虛擬路由器中的路由器根據優先級選舉出Master。Master路由器通過發送免費 ARP 報文，將自己的虛擬 MAC地址通知給與它連接的設備或者主機，從而承擔報文轉發任務；
(2) Master 路由器周期性發送 VRRP報文，以公布其配置信息（優先級等）和工作狀況；
(3) 如果 Master 路由器出現故障，虛擬路由器中的Backup 路由器將根據優先級重新選舉新的 Master；
(4) 虛擬路由器狀態切換時，Master路由器由一臺設備切換為另外一臺設備，新的 Master路由器只是簡單地發送一個攜帶虛擬路由器的 MAC 地址和虛擬 IP地址信息的免費 ARP報文，這樣就可以更新與它連接的主機或設備中的ARP 相關信息。網絡中的主機感知不到Master路由器已經切換為另外一臺設備。
(5) Backup 路由器的優先級高于 Master 路由器時，由Backup 路由器的工作方式（搶占方式和非搶占方式）決定是否重新選舉 Master。
由此可見，為了保證Master路由器和Backup路由器能夠協調工作，VRRP需要實現以下功能：
vMaster 路由器的選舉；
vMaster 路由器狀態的通告；
v同時，為了提高安全性，VRRP 還提供了認證功能；
搶占式和非搶占式
選舉
認證方式
VRRP提供了三種認證方式：
1.無認證：不進行任何 VRRP 報文的合法性認證，不提供安全性保障。一般不要用這種。
2.簡單字符認證：在一個有可能受到安全威脅的網絡中，可以將認證方式設置為簡單字符認證。發送 VRRP 報文的路由器將認證字填入到
VRRP 報文中，而收到 VRRP 報文的路由器會將收到的 VRRP 報文中的認證字和本地配置的認證字進行比較。如果認證字相同，則認為接收到的報文是合法的 VRRP 報文；否則認為接收到的報文是一個非法報文。
一般用的就是這種。
3. MD5 認證：在一個非常不安全的網絡中，可以將認證方式設置為 MD5 認證。發送 VRRP 報文的路由器利用認證字和 MD5 算法對 VRRP 報文進行加密，加密后的報文保存在 Authentication Header（認證頭）中。收到 VRRP報文的路由器會利用認證字解密報文，檢查該報文的合法性。MD5比較麻煩，有一些路由設備不支持。
VRRP和IPVS
VRRP設計的目的是為了高可用IPVS服務，主要表現在：
1、用VRRP協議完成地址流動（IP轉移）
2、為VIP地址所在的節點生成IPVS規則（在KeepAlived的配置文件中預先定義）
3、為IPVS集群的各RS做健康狀態檢查
4、基于腳本調用接口通過執行腳本完成腳本中定義的功能，進而影響集群事務（比如降低或提升優先級）；
所以，VRRP主要用于高可用Director的IPVS的
