Linux之網絡的風采——以后也能做網管了

理論基礎

1、先說說這個IP：

    IP是一種協議，計算機與計算機通信協議，是一種底層通信協議，分為IPv4與IPv6，現在使用的還是IPv4

    IPv4由32位二進制組成，也就是由32位0或者1組成，通過排列組合也能算出來這個世界一共有多少個IP了，有2^32個IP約42.9億個IP，但是據說現在地球人口已經80來億了，可以想像一下，IP資源比較潰乏，還好IPv6快要出現了，這個ip幾乎可以說是用之不凈的IP有2^128個IP，據說可以給世界上的每一粒砂子配置一個IP，可以想像一下，IPv6的數量是恐怖的

2、說說這個IP的分類吧

   先按照這個IP前八位數字的型式分一下類，分為五類，分別是A,B,C,D,E

        A:1.0.0.0~127.255.255.255

        B:128.0.0.0~191.255.255.255

        C:192.0.0.0~223.255.255.255

        D:224.0.0.0~239.255.255.255(組播地址)

        E:240.0.0.0~255.255.255.255（供給研究使用的預留IP）

    再按這個使用用途分一下類，這個就是公有IP與私有IP啦，下面說說這些IP中的私有IP，每一個類別中有一段IP劃分成私有IP

        A:10.0.0.0~10.255.255.255

        B:172.16.0.0~172.31.255.255

        C:192.168.0.0~192.168.255.255

      D和E沒有私有IP是不是有點討厭呢。。。

    注：公有IP和私有IP默認是不能通信的，大家明白，據一些老前輩說他們在年輕的時候辦公電腦用的IP是公有IP，這種情況我是沒有見過。。。。

3、說一下VLSM吧：（可變長子網掩碼）

    這里要小說幾個術語了：

        網段：就像A,B,C,D,E分類一樣，只不過是不知名的分類，例如把A類地址又分為十份，這十份中的每一份都是一個網段

        網絡位：評定兩個IP是不是同一個網段的標準

        主機位：確定一個網段中可以容納多少臺設備，有的人一說這個設備就是計算機，我覺的現在不應該這么狹隘了，現在馬桶都快變成智能化了，所以就沒有必要在這么局限了

        與運算：是一種算法，就是對位做乘法，就是0與1做乘法，這個答案比較明了，不是1就是0，但是有很多人就是不會算，我想你是一個聰明人，應該會算的嘍；記住是對位相乘，不要跑偏了

    我預計有很大一部分人是不會做進制轉化的，咱專業點好不好，做為半個IT界人，居然不會進制轉化，我有點不淡定了，其實進制蠻多的，比如我們生活中經常用到的十進制，一小時60分，一天24小時，這都能算是一種進制，我們即然會算時間，為什么不會算這些個二進制、八進制、十進制呢

    先說說十進制轉化為二進制吧，使用短除法進行轉化

        例：將1382轉化為二進制

            1382/2=691 余0

            691/2=345  余1

            345/2=172 余1

            172/2=86 余0

            86/2=43 余0

            43/2=21 余1

            21/2=10 余1

            10/2=5 余0

            5/2=2 余1

            2/2=0 余0

            1

        倒著寫下去，從下往上寫就是10101100110，這一串數就是1382轉化成二進制的結果

    上面說了十轉二，下面來看看二轉二

        例：將10001011111011001轉化為十進制

            10001011111011001=1*2^0+0*2^1+0*2^2+1*2^3+1*2^4+0*2^5+1*2^6+1*2^7+1*2^8+1*2^9+1*2^10+0*2^11+1*2^12+0*^2^13+0*2^14+0*2^+15+1*2^16

                                       =1+0+0+8+16+0+64+128+256+512+1024+0+4096+0+0+0+65535

                                       =71641

            所以這個二進制轉化為十進制的結果就是71641

            用二進制轉化八進制與十六進制的簡單方法，這種方法叫”八四二一碼“，如下圖

             這就是八四二一碼的核心思想，分片，補0，其中要將二進制轉化為八進制，將二進制分為三個一組（從未位到首位分割），如果首位不夠三位可心借0，同樣的，如果是轉化為十六進制，那么就是將四個二進制分成一組，不夠可心補0，還是容比較容易與方便的

        這個進制轉化的中介是十進制，如果要將八進制或都十六進制轉化為二進制，需要將八進制或都十六進制轉化為十進制，然后再轉化為二進制

            例：將八進制轉化為十進制：將八進制數66轉化為十進制

                66=6*8^0+6*8^1

                   =6+48

                   =54

            例：將十六進制轉化為十進制：將十六進制數8E65轉化為十進制

                8E65=5*16^0+6*16^1+14*16^2+8*16^3

                      =5+96+3584+32768

                      =36453

            例：將十進制轉化為十六進制：將十進制數12306轉化為十六進制

                12306/16=769 余2

                769/16=48 余1

                48/16=3 余0

                3

                所以結果十六進制為3012

    現在說說IP與子網掩碼的與運算：

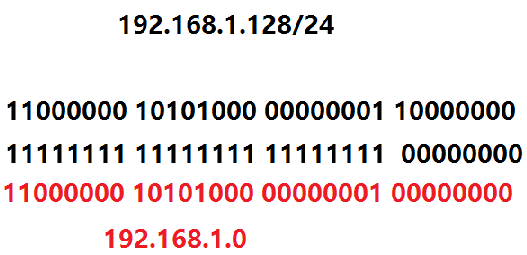

        與運算就是將IP與子網掩碼轉化成二進制后，對位相乘，如下圖

            上圖就是IP與子網掩碼做與運算，并得出網絡位為192.168.1.0

            而主機位就是二進制網絡俺碼中的0即為主機位，由排列組合可以看出一類子網掩碼可以包含多少個主機，但是在主機中，有兩個特別的存在，那就是主機位與網絡位即這一個網絡中最大的一個IP與最小的一個IP，這兩個不可以給設備分配，同時192.168.1.0表示這個網段，192.168.1.255就是這個網段的廣播地址。

    VLSM：可變長子網掩碼

        向主機位借位，借位后的IP就是無類的IP，比如說192.168.1.0/24借兩位就表示成192.168.1.0/26，當然，即然借了，廣播地址就不為255，比如這個網段192.168.1.0/26的廣播地址就是192.168.1.63

    下面說下相關公式吧：

        計算一個網段下的主機數：2^n-2(其中n為主機位0的個數)

        計算一個網段分的子網段數：2^m(其中m為借位的個數)

        子網的邊界：256-N（N為借位后二進制數值轉化為十進制的值，例192.168.1.0/26中借位兩位由原來的八個0變為11000000，那么11000000轉化為十制就是192，那么公式就是256-192，結果為64，那么，這個子網段就是以64分割的，第一個網段就是192.168.1.0~192.168.1.63、第二個就是192.168.1.64~192.168.1.127、……）

4、CIDR(超網)
    超網是一種減少路由條目的技術，可以將多個網段合并為一個網段
    例如三個網段分別為192.168.128.0/24、192.168.192.0/24、192.168.224.0/24在寫入路由條目的時候就可以合并為一條路由192.168.128.0/17

5、說說靜態路由與動態路由吧：

    靜態路由顧名思義就是固定的，一個缺點，當然也有優點了，缺點是需要一條一條的配置，面全球有十三萬條路由，好不容易配置好了十三萬條路由了，路由器崩潰了，這是必然的，能存十三萬條路由的路由器一般單位還買不起，所以，這個靜態路由適合小環境中使用，一般公司都公使用靜態路由，因為還有一個技術叫NAT（有興趣可以上網查下），而且又有幾個公司有超過5臺路由器的，況且五臺路由器才配置幾條路由啊，簡單實惠，何樂而不為呢，所以說，動態路由對大部分地方就是一個復雜而無用的技術，當然，動態路由的優點是靜態所不能比的，如果用靜態路由寫5000條路由，用動態也就那么幾條，動態路由的路由主要是靠自動獲取，性能也要比靜態好的多（大型網絡中）。所以在Linux中靜態路由就是必不可少的了，當然，如果你要用Linux當個路由器，也是可以的，可以裝個quagga軟件包，這個包里有OSPF與RIP協議，用這個軟件的，應該就是做軟路由了，那你也可以創業了，做個聯通的寬帶代理商了，成本價也就幾百塊。。。。閑扯結束，繼續寫吧。。

實例1
    靜態路由

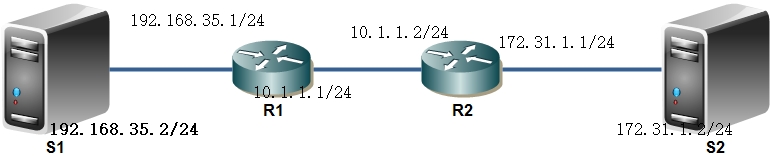

        路由拓撲

            步驟：
                1、配置IP
                    （臨時）ifconfig 網卡名 IP/PREFIX
                    （非臨時）寫入配置文件/etc/sysconfig/network-scripts/ifcfg-網卡名
                2、在路由器上配置
                    echo 1 > /proc/sys/net/ipv4/ip_forward
                3、配置路由與網關
                    （網關）route add default gw 網關
                    （路由）route add -net 要去的網段 gw 下一跳近端口IP
            配置過程
                S1：ifconfig eth0 192.168.35.2/24
                    route add default gw 192.168.35.1
                S2:ifconfig eth0 172.31.1.2/24
                    route add default gw 172.31.1.1
                R1:ifconfig eth0 192.168.35.1/24
                    ifconfig eth1 10.1.1.1/24
                    route add -net 172.31.1.0/24 gw 10.1.1.2
                    echo 1 > /proc/sys/net/ipv4/ip_forward
                R2:ifconfig eth0 172.31.1.1/24
                    ifconfig eth1 10.1.1.2/24
                    route add -net 192.168.35.0/24 gw 10.1.1.1
                    echo 1 > /proc/sys/net/ipv4/ip_forward
            配置結束
                注：各種網卡的協調性

實例2
    BONDING:

        BONDING的模式：
            mode 0 為balance-rr(輪詢模式)
            mode 1 為active-backup(主備模式)
            mode 3 為broadcast(廣播策略)

        步驟：
            1、清除原有配置網卡配置文件
            2、新建bonding配置文件
            3、配置bonding虛擬設備文件
                DEVICE= //設備名
                BOOTPROTO= //獲取IP方式
                ONBOOT= //是否開機自動啟動
                BONDING_OPTS=”mode={0|1|3};miimon=100″ //BONDING模式
                IPADDR= //靜態IP地址
                NETWORK= //掩碼
                GATEWAY= //網關
                DNS1= //dns
            4、配置實體網卡的配置文件
                DEVICE= //設備名
                SLAVE= //是否為slave{yes|no}
                MASTER= //是否為master{bonding的設備名}

        配置過程：
            ifconfig eth0 down
            ifconfig eth1 down
            rm -rf ifcfg-eth0
            rm -rf ifcfg-eth1
            touch ifcfg-bond0
            touch ifcfg-eth0
            touch ifcfg-eth1
        編輯配置文件：ifcfg-bond0
            DEVICE=bond0
            BOOTPROTO=none
            ONBOOT=yes
            BONDING_OPTS=”mode=1 miimon=100″
            IPADDR=172.16.1.1
            PREFIX=16
            GATEWAY=172.16.0.1
            DNS1=172.16.0.1
        編輯配置文件：ifcfg-eth0
            DEVICE=eth0
            SLAVE=yes
            MASTER=bond0
       編輯配置文件：ifcfg-eth1
            同ifcfg-eth1


        可以查看/proc/net/bonding/bond0

    配置完成

實例3

    在CentOS7中的網絡組
        Teaming的工作模式：
            broadcast(廣播模式)
            roundrobin（輪詢）
            activebackup（主備）
            loadbalance（負載均衡）
            lacp（鏈路聚合控制協議）

        配置步驟：
            1、刪除原有網卡相關的配置文件
            2、生成team
            3、將實體網卡加入到team中
            4、啟動

        配置過程：
            nmcli con add type team con-name team0 ifname team0 config ‘{“runner”:{“name”:”activebackup”}}’
            nmcli con add type team-slave con-name team0-eth0 ifname eth0 master team0
            nmcli con add type team-slave con-name team0-eth1 ifname eth1 master team0
            nmcli con down team0
            nmcli con up team0
            nmcli con up team0-eth0
            nmcli con up team0-eth1
    配置完成
