實驗：配置靜態路由2

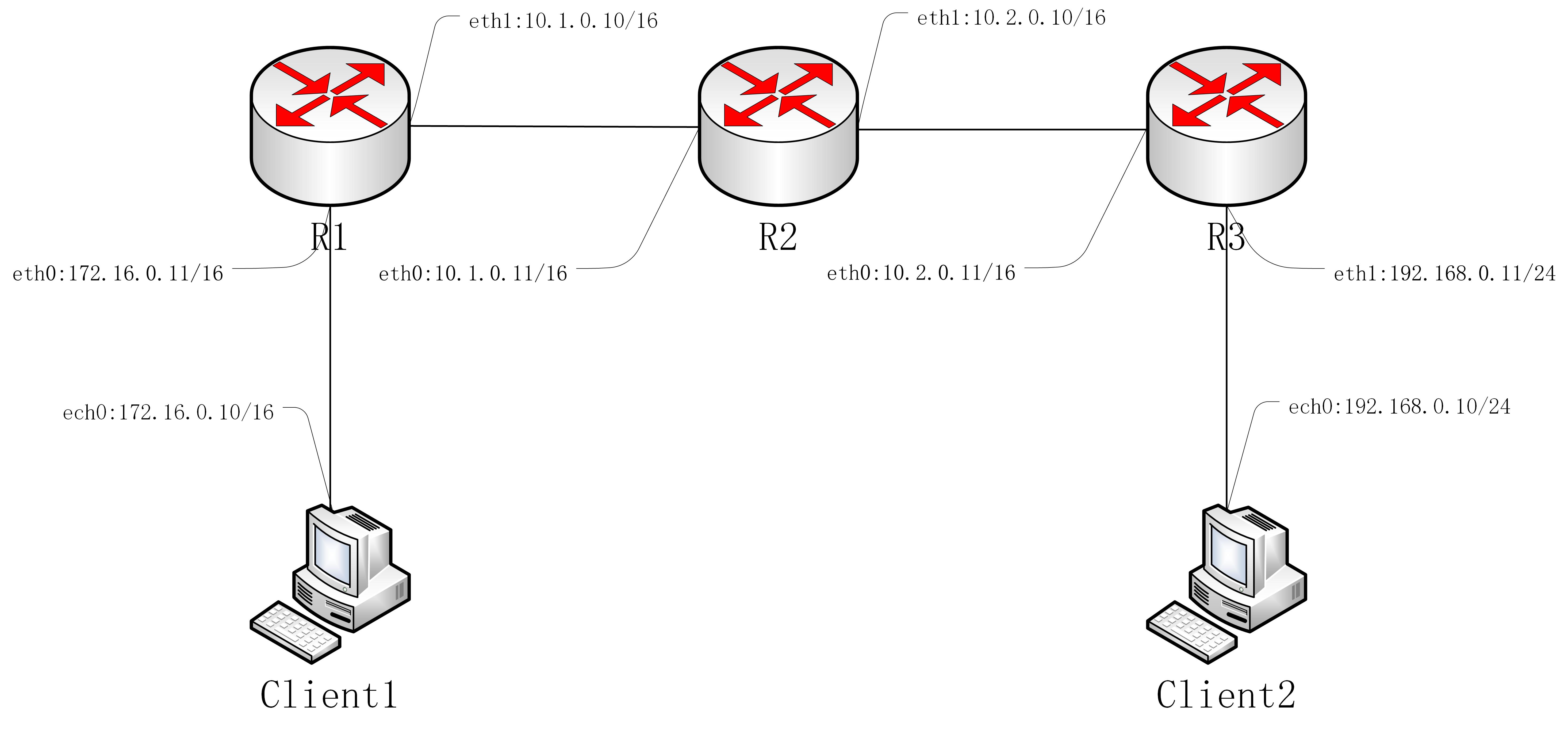

IP地址規劃如下：
VMware實驗環境下給網卡分配不同的VMnet以實現物理分隔廣播域：

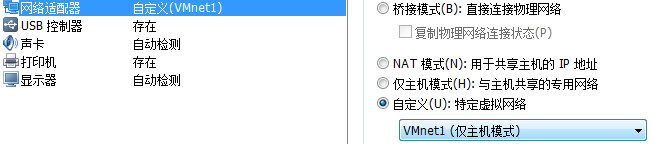

Client1-VMnet1：

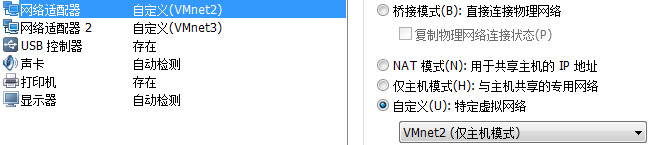

R1-VMnet1-VMnet2：

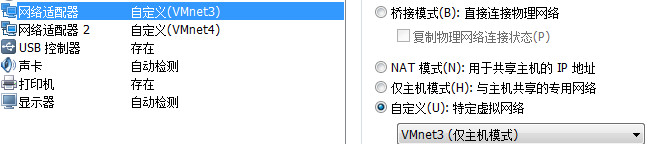

R2-VMnet2-VMnet3：
R3-VMnet3-VMnet4：
Client2-VMnet4:
注意，環境準備：
1、MAC地址不要有沖突，如果是復制的虛擬機，對于centos6需刪除網卡定義文件rm -f /etc/udev/rules.d/70-persistent-net.rules
2、清空防火墻iptables -F（查看：iptables -vnL）
3、啟用IP轉發功能：echo 1 > /proc/sys/net/ipv4/ip_forward
4、關閉服務：service NetworkManager stop
可能用到的清理命令：
ip route flush default
ip a flush eht0
ip a flush eth1
方法1：（使用ifconfig和route命令）
Client1:
ifconfig eth0 172.16.0.10/16
route add default gw 172.16.0.11
Client2:
ifconfig eth0 192.168.0.10/24
route add default gw 192.168.0.11
R1:
ifconfig eth0 172.16.0.11/16
ifconfig eth1 10.1.0.10/16
#
route add -net 10.2.0.0/16 gw 10.1.0.11
route add -net 192.168.0.0/24 gw 10.1.0.11
R2:
ifconfig eth0 10.1.0.11/16
ifconfig eth1 10.2.0.10/16
#
route add -net 172.16.0.0/16 gw 10.1.0.10
route add -net 192.168.0.0/24 gw 10.2.0.11
R3:
ifconfig eth0 10.2.0.11/16
ifconfig eth1 192.168.0.11/24
#
route add -net 10.1.0.0/16 gw 10.2.0.10
route add -net 172.16.0.0/16 gw 10.2.0.10
方法2：（使用ip命令）

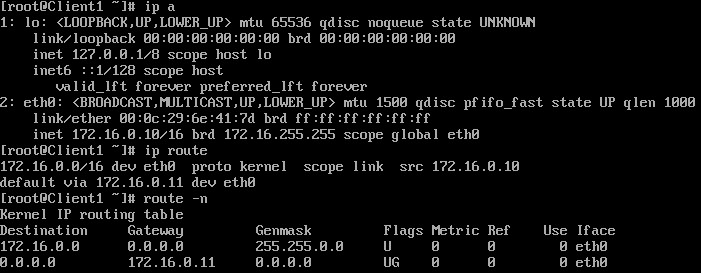

Client1:
ip a add 172.16.0.10/16 dev eth0
ip route add default via 172.16.0.11

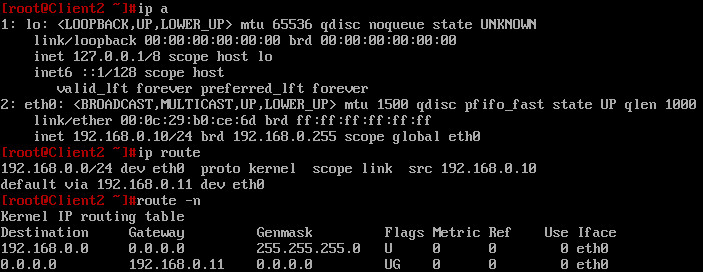

Client2:
ip a add 192.168.0.10/24 dev eth0
ip route add default via 192.168.0.11

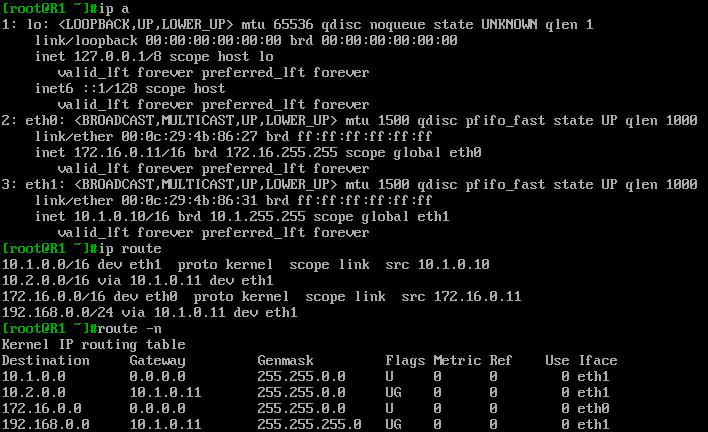

R1:
ip a add 172.16.0.11/16 dev eth0
ip a add 10.1.0.10/16 dev eth1
ip route add 10.2.0.0/16 via 10.1.0.11
ip route add 192.168.0.0/24 via 10.1.0.11

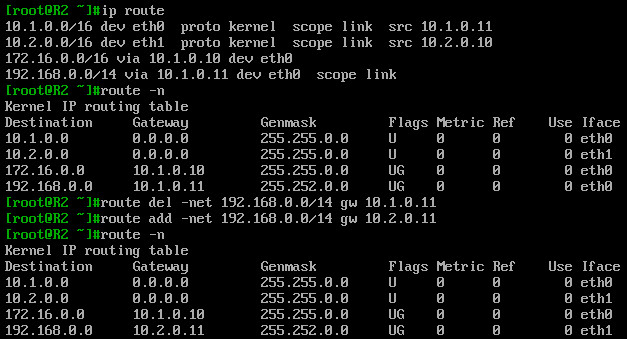

R2:
ip a add 10.1.0.11/16 dev eth0
ip a add 10.2.0.10/16 dev eth1
ip route add 172.16.0.0/16 via 10.1.0.10
ip route add 192.168.0.0/24 via 10.2.0.11

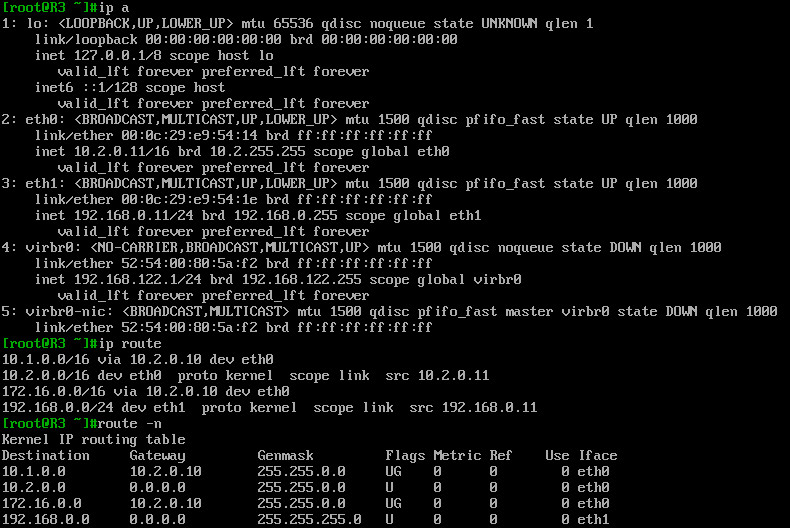

R3:
ip a add 10.2.0.11/16 dev eth0
ip a add 192.168.0.11/24 dev eth1
ip route add 10.1.0.0/16 via 10.2.0.10
ip route add 172.16.0.0/16 via 10.2.0.10
原創文章，作者：Leion，如若轉載，請注明出處：http://www.www58058.com/71842
