Raspberry pi設置自動撥號，搭建無線路由環境

Raspberry pi設置自動撥號，搭建無線路由環境

• 前言

  raspberry pi(樹莓派), 是一款針對電腦業余愛好者、教師、小學生以及小型企業等用戶的迷你電腦，由于可以燒錄Linux操作系統，因此可以衍生出各種各樣的使用途徑，諸如控制版，爬蟲機器，個人vps，門禁系統…..本文主要介紹如何在raspberry pi上面完成pppoe撥號上網功能，以及如何利用raspberry pi完成路由轉發功能，進而將其作為一個家用無線路由器來使用。

• 準備環境

  1. raspberry pi 三代 b+版
  2. Kali Linux 鏡像，點此鏈接下載最新鏡像
  3. 一款Kali Linux支持的，擁有AP模式的USB網卡, 可以參考此鏈接

• 燒錄Kali Linux系統到SD卡片（此處略過）

  在windows上面，我們可以使用 Win32DiskImager工具進行鏡像的燒錄；在Linux宿主系統上面，可以利用dd命令直接將img鏡像dump到sd卡里面，例如：
  root@kali:~ dd if=kali-2.1.2-rpi.img of=/dev/sdb bs=512k

• 安裝必要軟件
  我們需要在Kali上面安裝pppoe軟件用來撥號，安裝AP軟件將Raspberry pi作為一個無線AP，安裝dhcp軟件用來給客戶端分發IP地址，DNS等信息。

root@kali:~# apt-get install pppoe pppoeconf hostapd udhcpd

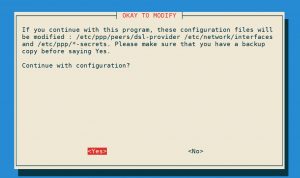

root@kali:~# pppoeconf

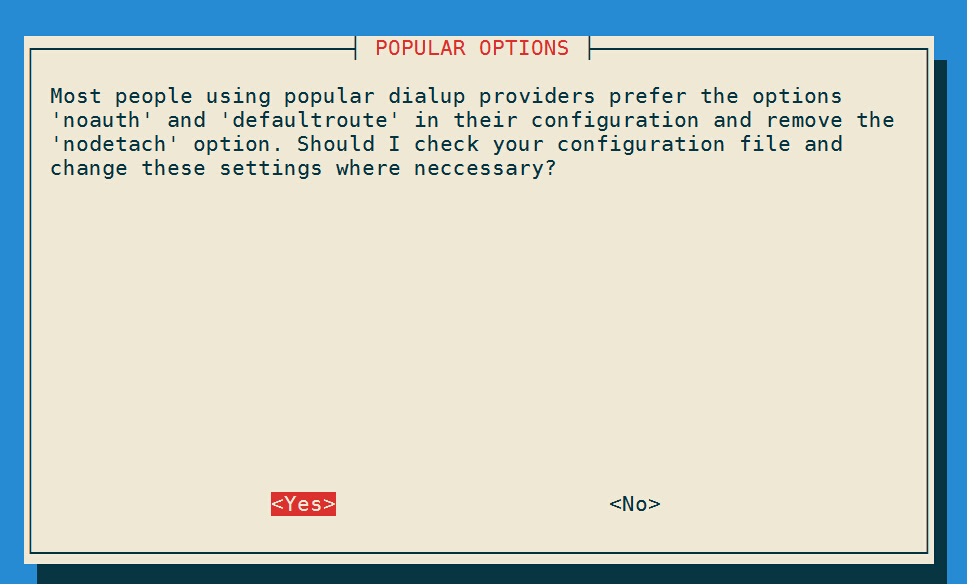

        下一步會提示在撥號的偏好設定，點選Yes。

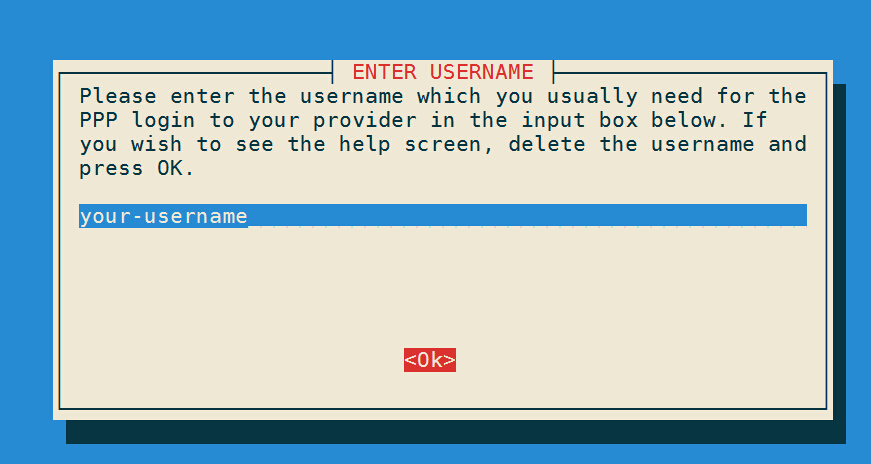

        下一步會提示輸入撥號的用戶名，直接輸入然后點擊ＯK。

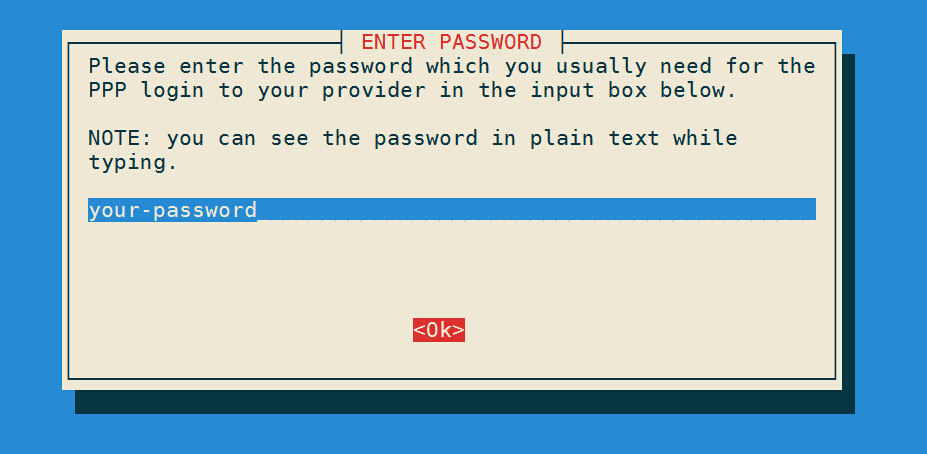

        下一步會提示輸入撥號密碼，直接輸入然后點擊OK。

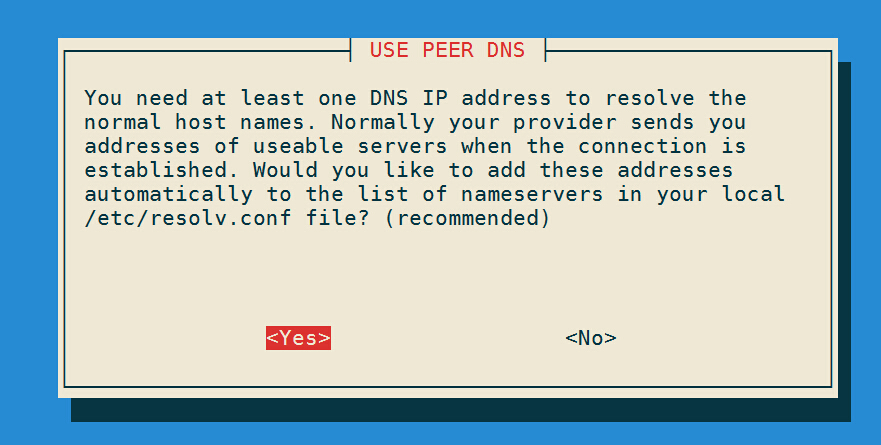

        下一步會確認是否將ISP供應商提供的DNS信息寫入配置，選Yes。

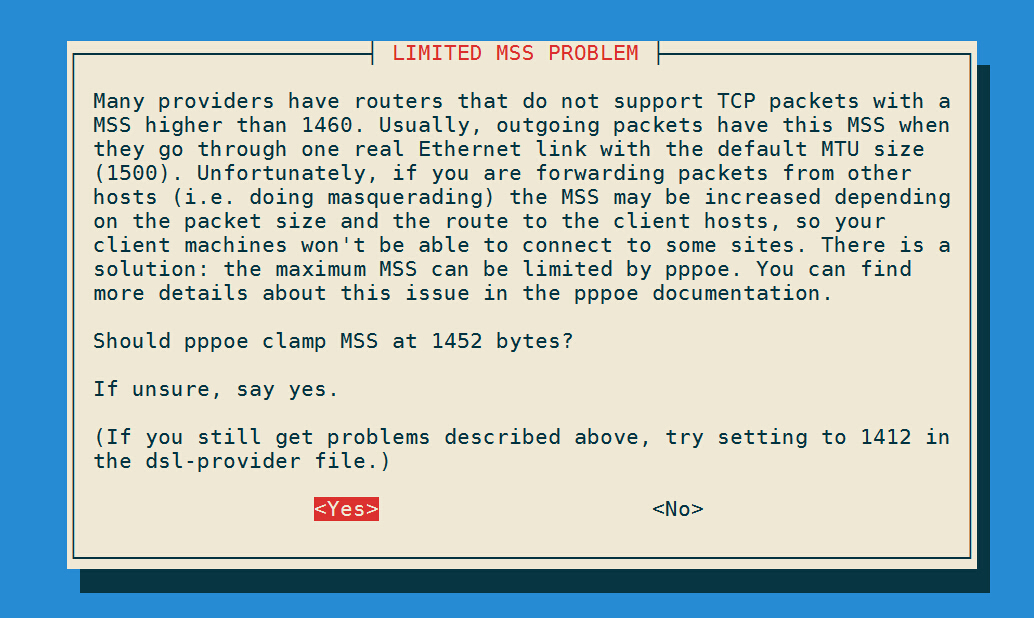

        下一步會提示修改ppp接口的MTU大小，選擇Yes。

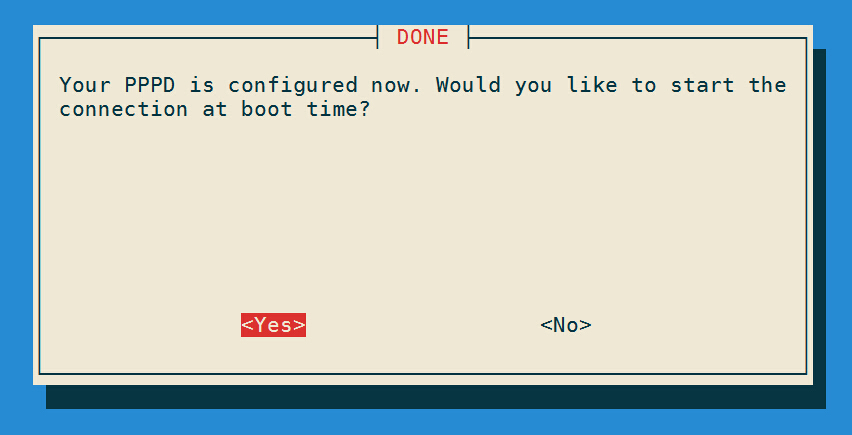

        下一步提示是否在開機啟動的時候就進行ppp撥號，選擇Yes。

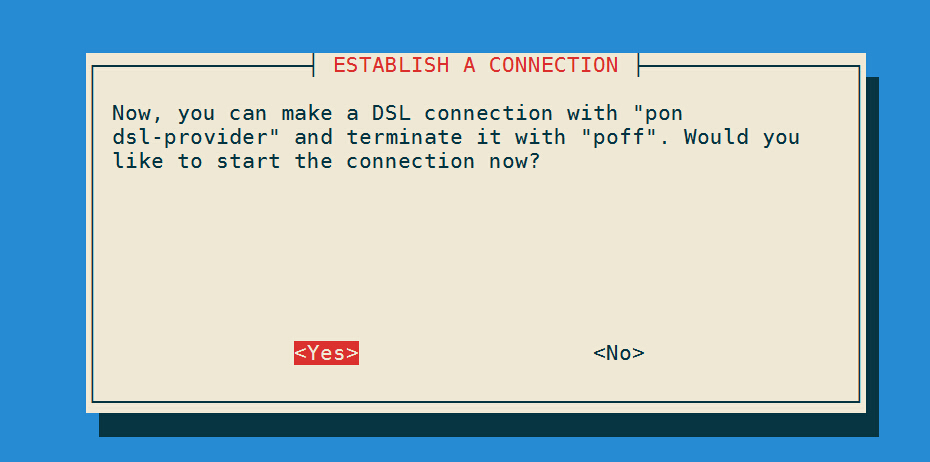

        下一步提示是否現在進行撥號連接，選擇Yes。

        撥號成功之后，利用ip命令查看ppp情況：

root@kali:~# ip a s ppp0
5: ppp0: <POINTOPOINT,MULTICAST,NOARP,UP,LOWER_UP> mtu 1488 qdisc pfifo_fast state UNKNOWN group default qlen 3
    link/ppp
    inet 10.12.6.137 peer 10.12.0.1/32 scope global ppp0
       valid_lft forever preferred_lft forever

root@kali:~# ip r s t main
default dev ppp0 scope link
10.12.0.1 dev ppp0 proto kernel scope link src 10.12.6.137
20.20.20.0/24 dev wlan1 proto kernel scope link src 20.20.20.1

        可以看到，已經撥號獲取地址，ping一下 偉大的百度 試試……

root@kali:~# ping -c 3 www.baidu.com
PING www.a.shifen.com (119.75.217.109) 56(84) bytes of data.
64 bytes from 119.75.217.109 (119.75.217.109): icmp_seq=1 ttl=55 time=4.33 ms
64 bytes from 119.75.217.109 (119.75.217.109): icmp_seq=2 ttl=55 time=4.18 ms
64 bytes from 119.75.217.109 (119.75.217.109): icmp_seq=3 ttl=55 time=4.06 ms

--- www.a.shifen.com ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2002ms
rtt min/avg/max/mdev = 4.064/4.193/4.333/0.122 ms

        至此，pppoe撥號配置完畢。

• 無線熱點(AP)配置
  首先查一下所用的無線網卡是否支持AP模式，我這里的無線網卡的標識為phy1, wlan1，可以看到，該網卡支持AP模式：

root@kali:~# iw phy1 info | grep -i ap
                 * AP
                 * AP/VLAN
                Capabilities: 0x172
                 * start_ap
                 * set_noack_map
                 * set_qos_map
                 * AP: 0x00 0x10 0x20 0x30 0x40 0x50 0x60 0x70 0x80 0x90 0xa0 0xb0 0xc0 0xd0 0xe0 0xf0
                 * AP/VLAN: 0x00 0x10 0x20 0x30 0x40 0x50 0x60 0x70 0x80 0x90 0xa0 0xb0 0xc0 0xd0 0xe0 0xf0
                 * AP: 0x00 0x20 0x40 0xa0 0xb0 0xc0 0xd0
                 * AP/VLAN: 0x00 0x20 0x40 0xa0 0xb0 0xc0 0xd0
                 * AP/VLAN
                 * #{ AP, mesh point } <= 8,
        HT Capability overrides:
        Device supports AP scan.

       下一步，編輯/etc/hostapd/hostapd.conf文件：

interface=wlan1 #使用的接口名稱
ssid=Raspberry_AP #AP的ssid名稱
hw_mode=g   #操作模式為IEEE 802.11g
channel=11      #設置頻段為11
macaddr_acl=0 #啟用mac地址白名單模式
auth_algs=1 #定義802.11鑒權算法為Shared Key Authentication
ignore_broadcast_ssid=0 #關閉broadcast_ssid功能
wpa=2 #采用wpa2標準
wpa_passphrase=raspberrypi  #密碼
wpa_key_mgmt=WPA-PSK #使用wpa2-psk類型進行加密
wpa_pairwise=TKIP   #加密算法
rsn_pairwise=CCMP #加密算法

        編輯完畢之后，利用如下命令啟動hostapd:

root@kali:~# /usr/sbin/hostapd -B -P /run/hostapd.pid \
 /etc/hostapd/hostapd.conf

• 配置DHCP功能
  編輯/etc/udhcpd.conf文件，修改如下內容：

# Sample udhcpd configuration file (/etc/udhcpd.conf)

# The start and end of the IP lease block

start           20.20.20.2      #default: 192.168.0.20
end             20.20.20.20     #default: 192.168.0.254


# The interface that udhcpd will use

interface       wlan1           #default: eth0

        配置完畢之后，啟動udhcpd服務：

root@kali:~# udhcpd /etc/udhcpd.conf

• 開啟NAT轉發功能
  在Raspberry pi上面開啟NAT功能，以實現路由轉發。

root@kali:~# iptables -t nat -A POSTROUTING -o ppp0 -j MASQUERADE
root@kali:~# iptables -t filter -A FORWARD -i ppp0 -o wlan1 -m state --state RELATED,ESTABLISHED -j ACCEPT
root@kali:~# iptables -t filter -A FORWARD -i wlan1 -j ACCEPT

• 連接測試

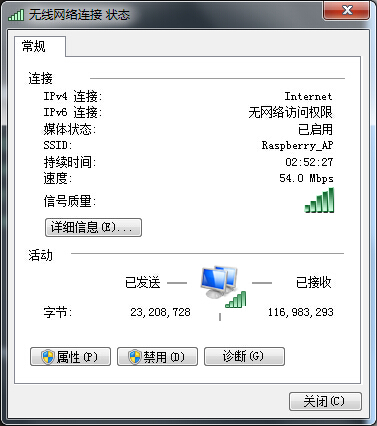

  通過本地windows連接Raspberry_AP,并用本地cygwin嘗試連接 偉大的百度……測試連通成功，至此Raspberry pi已經可以作為家庭路由器進行工作了！

[jiangche00.jiangche00-PC] ? ping www.baidu.com

正在 Ping www.a.shifen.com [119.75.217.109] 具有 32 字節的數據:
來自 119.75.217.109 的回復: 字節=32 時間=5ms TTL=54
來自 119.75.217.109 的回復: 字節=32 時間=6ms TTL=54
來自 119.75.217.109 的回復: 字節=32 時間=6ms TTL=54
來自 119.75.217.109 的回復: 字節=32 時間=11ms TTL=54

119.75.217.109 的 Ping 統計信息:
    數據包: 已發送 = 4，已接收 = 4，丟失 = 0 (0% 丟失)，
往返行程的估計時間(以毫秒為單位):
    最短 = 5ms，最長 = 11ms，平均 = 7ms
