N25期–第十七周作業

1、  結合圖形描述LVS的工作原理；

針對高可伸縮、高可用網絡服務的需求，給出了基于IP層和基于內容請求分發的負載平衡調度解決方法，并在Linux內核中實現了這些方法，將一組服務器構成一個實現可伸縮的、高可用網絡服務的虛擬服務器。

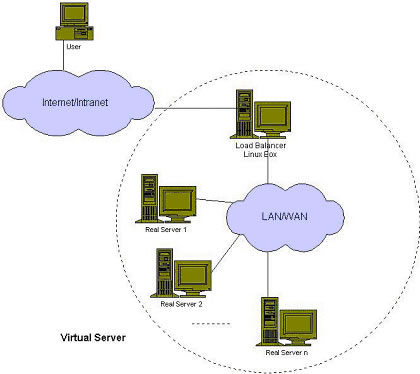

虛擬服務器的體系結構如圖所示，一組服務器通過高速的局域網或者地理分布的廣域網相互連接，在它們的前端有一個負載調度器（Load Balancer）。負載調度器能無縫地將網絡請求調度到真實服務器上，從而使得服務器集群的結構對客戶是透明的，客戶訪問集群系統提供的網絡服務就像訪 問一臺高性能、高可用的服務器一樣?？蛻舫绦虿皇芊掌骷旱挠绊懖恍枳魅魏涡薷?。系統的伸縮性通過在服務機群中透明地加入和刪除一個節點來達到，通過檢 測節點或服務進程故障和正確地重置系統達到高可用性。由于負載調度技術是在Linux內核中實現的，稱之為Linux虛擬服務器（Linux Virtual Server）。

IP虛擬服務器軟件IPVS

在調度器的實現技術中，IP負載均衡技術是效率最高的。在已有的IP負載均衡技術中有通過網絡地址轉換（Network
Address Translation）將一組服務器構成一個高性能的、高可用的虛擬服務器，稱之為VS/NAT技術（Virtual
Server via Network Address Translation），大多數商品化的IP負載均衡調度器產品都是使用此方法，如Cisco的LocalDirector、F5的Big/IP和 Alteon的ACEDirector。在分析VS/NAT的缺點和網絡服務的非對稱性的基礎上，提出通過IP隧道實現虛擬服務器的方法VS/TUN （Virtual
Server via IP Tunneling），和通過直接路由實現虛擬服務器的方法VS/DR（Virtual
Server via Direct Routing），它們可以極大地提高系統的伸縮性。所以，IPVS軟件實現了這三種IP負載均衡技術，它們的大致原理如下

Virtual Server via Network Address Translation（VS/NAT）
通過網絡地址轉換，調度器重寫請求報文的目標地址，根據預設的調度算法，將請求分派給后端的真實服務器；真實服務器的響應報文通過調度器時，報文的源地址被重寫，再返回給客戶，完成整個負載調度過程。

1.   Virtual
Server via IP Tunneling（VS/TUN）
采用NAT技術時，由于請求和響應報文都必須經過調度器地址重寫，當客戶請求越來越多時，調度器的處理能力將成為瓶頸。為了解決這個問題，調度器把請求報 文通過IP隧道轉發至真實服務器，而真實服務器將響應直接返回給客戶，所以調度器只處理請求報文。由于一般網絡服務應答比請求報文大許多，采用 VS/TUN技術后，集群系統的最大吞吐量可以提高10倍。

2.   Virtual
Server via Direct Routing（VS/DR）
VS/DR通過改寫請求報文的MAC地址，將請求發送到真實服務器，而真實服務器將響應直接返回給客戶。同VS/TUN技術一樣，VS/DR技術可極大地 提高集群系統的伸縮性。這種方法沒有IP隧道的開銷，對集群中的真實服務器也沒有必須支持IP隧道協議的要求，但是要求調度器與真實服務器都有一塊網卡連 在同一物理網段上。

針對不同的網絡服務需求和服務器配置，IPVS調度器實現了如下八種負載調度算法：

1.   輪叫（Round Robin）
調度器通過”輪叫”調度算法將外部請求按順序輪流分配到集群中的真實服務器上，它均等地對待每一臺服務器，而不管服務器上實際的連接數和系統負載。

2.   加權輪叫（Weighted
Round Robin）
調度器通過”加權輪叫”調度算法根據真實服務器的不同處理能力來調度訪問請求。這樣可以保證處理能力強的服務器處理更多的訪問流量。調度器可以自動問詢真實服務器的負載情況，并動態地調整其權值。

3.   最少鏈接（Least
Connections）
調度器通過”最少連接”調度算法動態地將網絡請求調度到已建立的鏈接數最少的服務器上。如果集群系統的真實服務器具有相近的系統性能，采用”最小連接”調度算法可以較好地均衡負載。

4.   加權最少鏈接（Weighted
Least Connections）
在集群系統中的服務器性能差異較大的情況下，調度器采用”加權最少鏈接”調度算法優化負載均衡性能，具有較高權值的服務器將承受較大比例的活動連接負載。調度器可以自動問詢真實服務器的負載情況，并動態地調整其權值。

5.   基于局部性的最少鏈接（Locality-Based
Least Connections）
“基于局部性的最少鏈接” 調度算法是針對目標IP地址的負載均衡，目前主要用于Cache集群系統。該算法根據請求的目標IP地址找出該目標IP地址最近使用的服務器，若該服務器 是可用的且沒有超載，將請求發送到該服務器；若服務器不存在，或者該服務器超載且有服務器處于一半的工作負載，則用”最少鏈接”的原則選出一個可用的服務 器，將請求發送到該服務器。

6.   帶復制的基于局部性最少鏈接（Locality-Based
Least Connections with Replication）
“帶復制的基于局部性最少鏈接”調度算法也是針對目標IP地址的負載均衡，目前主要用于Cache集群系統。它與LBLC算法的不同之處是它要維護從一個 目標IP地址到一組服務器的映射，而LBLC算法維護從一個目標IP地址到一臺服務器的映射。該算法根據請求的目標IP地址找出該目標IP地址對應的服務 器組，按”最小連接”原則從服務器組中選出一臺服務器，若服務器沒有超載，將請求發送到該服務器，若服務器超載；則按”最小連接”原則從這個集群中選出一 臺服務器，將該服務器加入到服務器組中，將請求發送到該服務器。同時，當該服務器組有一段時間沒有被修改，將最忙的服務器從服務器組中刪除，以降低復制的 程度。

7.   目標地址散列（Destination
Hashing）
“目標地址散列”調度算法根據請求的目標IP地址，作為散列鍵（Hash Key）從靜態分配的散列表找出對應的服務器，若該服務器是可用的且未超載，將請求發送到該服務器，否則返回空。

8.   源地址散列（Source
Hashing）
“源地址散列”調度算法根據請求的源IP地址，作為散列鍵（Hash Key）從靜態分配的散列表找出對應的服務器，若該服務器是可用的且未超載，將請求發送到該服務器，否則返回空。

2、搭建一套LVS-DR模型的高性能集群，并實現以下功能：


(1)、wordpress程序通過nfs共享給各個realserver；


(2)、后端realserver中的nginx和php分離

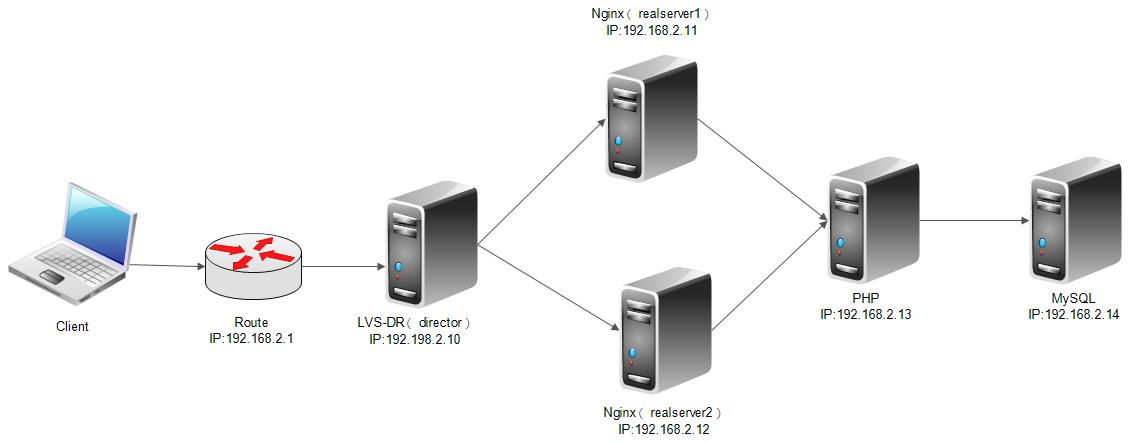

網絡結構圖：

環境說明：
    OS：centos6.7 x64
    主機IP：
        LVS-DR(director): 192.168.2.10
        realsever1 web1 Nginx: 192.168.2.11
        realserver2 web2 Nginx: 192.168.2.12
        PHP server: 192.168.2.13
        MySQL server: 192.168.2.14
    主機名：
        lvs-dr: 192.168.2.10
        realserver1: 192.168.2.11
        realserver2: 192.168.2.12
        php-server: 192.168.2.13
        mysql-server: 192.168.2.14
    selinux: disabled
    內網iptables: off
一、安裝nginx、MySQL
    1. Nginx 安裝：
    需要安裝的主機：
        Nginx:192.168.2.11、192.168.2.12
        MySQL:192.168.2.14
192.168.2.11:
(1) 搭建本地yum源：
[root@realserver1 yum.repos.d]# yum install gcc* -y     # 安裝gcc開發環境，為了編譯安裝nginx使用
[root@realserver1 yum.repos.d]# yum install ntpdate wget -y     # ntpdate 時間同步，wget 下載nginx
[root@realserver1 yum.repos.d]# ntpdate -s tiger.sina.com.cn     # 同步時間
[root@realserver1 src]# wget http://mirrors.sohu.com/nginx/nginx-1.9.9.tar.gz     # 下載nginx-1.9.9包
[root@realserver1 src]# groupadd -g 800 www
[root@realserver1 src]# useradd -u 800 -g 800 -s /sbin/nologin www     # 創建nginx worker進程工作用戶
[root@realserver1 nginx-1.9.9]# yum install zlib zlib-devel pcre pcre-devel openssl openssl-devel -y
# pcre 支持正則表達式
# zlib 支持數據壓縮
# openssl支持HTTPS
[root@realserver1 src]# tar xf nginx-1.9.9.tar.gz
[root@realserver1 src]# cd nginx-1.9.9
[root@realserver1 nginx-1.9.9]# ./configure --prefix=/usr/local/nginx --user=nginx --group=nginx --with-http_ssl_module --with-http_stub_status_module --with-http_gzip_static_module --with-http_realip_module  --with-pcre
# --with-http_ssl_module 啟用HTTPS加密
# --with-http_stub_status_module 啟用nginx狀態監控
# --with-http_gzip_static_module  啟用靜態壓縮
# --with-http_realip_module 做代理時獲取客戶端真實IP
[root@realserver1 nginx-1.9.9]# make && make install

[root@realserver1 nginx-1.9.9]# vim /etc/init.d/nginx     # 創建nginx服務腳本
#!/bin/sh
#
# nginx - this script starts and stops the nginx daemon
#
# chkconfig: - 85 15
# description: Nginx is an HTTP(S) server, HTTP(S) reverse \
#   proxy and IMAP/POP3 proxy server
# processname: nginx
# config: /etc/nginx/nginx.conf
# config: /etc/sysconfig/nginx
# pidfile: /var/run/nginx.pid
# Source function library.
. /etc/rc.d/init.d/functions
# Source networking configuration.
. /etc/sysconfig/network
# Check that networking is up.
[ "$NETWORKING" = "no" ] && exit 0
    nginx="/usr/local/nginx/sbin/nginx"
    prog=$(basename $nginx)
    NGINX_CONF_FILE="/usr/local/nginx/conf/nginx.conf"
[ -f /etc/sysconfig/nginx ] && . /etc/sysconfig/nginx
    lockfile=/var/lock/subsys/nginx

start() {
    [ -x $nginx ] || exit 5
    [ -f $NGINX_CONF_FILE ] || exit 6
    echo -n $"Starting $prog: "
    daemon $nginx -c $NGINX_CONF_FILE
    retval=$?
    echo
[ $retval -eq 0 ] && touch $lockfile
    return $retval
}

stop() {
    echo -n $"Stopping $prog: "
    killproc $prog -QUIT
    retval=$?
    echo
[ $retval -eq 0 ] && rm -f $lockfile
    return $retval
    killall -9 nginx
}

restart() {
    configtest || return $?
    stop
    sleep 1
    start
}

reload() {
    configtest || return $?
    echo -n $"Reloading $prog: "
    killproc $nginx -HUP
    RETVAL=$?
    echo
}

force_reload() {
    restart
}

configtest() {
    $nginx -t -c $NGINX_CONF_FILE
}

rh_status() {
    status $prog
}

rh_status_q() {
    rh_status >/dev/null 2>&1
}

case "$1" in
    start)
        rh_status_q && exit 0
        $1
    ;;
    stop)
        rh_status_q || exit 0
        $1
    ;;
    restart|configtest)
        $1
    ;;
    reload)
        rh_status_q || exit 7
        $1
    ;;
    force-reload)
        force_reload
    ;;
    status)
        rh_status
    ;;
    condrestart|try-restart)
        rh_status_q || exit 0
    ;;
    *)
        echo $"Usage: $0 {start|stop|status|restart|condrestart|try-restart|reload|force-reload|configtest}"
        exit 2
esac

[root@realserver1 conf]# chmod +x /etc/init.d/nginx
[root@realserver1 nginx-1.9.9]# cd /usr/local/nginx/conf/
[root@realserver1 conf]# vim nginx.conf
  2 user  www www;
[root@realserver1 conf]# vim /etc/profile.d/nginx.sh
[root@realserver1 conf]# source /etc/profile.d/nginx.sh
[root@realserver1 conf]# nginx -t
nginx: the configuration file /usr/local/nginx/conf/nginx.conf syntax is ok
nginx: configuration file /usr/local/nginx/conf/nginx.conf test is successful
[root@realserver1 conf]# service nginx start
正在啟動 nginx：                                           [確定]
[root@realserver1 conf]# chkconfig --add nginx
[root@realserver1 conf]# chkconfig nginx on
[root@realserver1 conf]# chkconfig --list nginx
nginx              0:關閉    1:關閉    2:啟用    3:啟用    4:啟用    5:啟用    6:關閉

[root@realserver1 conf]# curl -I http://192.168.2.11     # 測試本地訪問nginx服務
HTTP/1.1 200 OK
Server: nginx/1.9.9
Date: Sun, 19 Jun 2016 06:15:11 GMT
Content-Type: text/html
Content-Length: 612
Last-Modified: Sun, 19 Jun 2016 06:03:48 GMT
Connection: keep-alive
ETag: "576635c4-264"
Accept-Ranges: bytes
測試客戶端訪問：

修改nginx配置文件如下：
行號
 43         location / {
 44             root   /webapp;
 45             index  index.html index.htm;
 46         }

 65         location ~ \.php$ {
 66             root           /webapp;
 67             fastcgi_pass   192.168.2.13:9000;
 68             fastcgi_index  index.php;
 69             include        fastcgi.conf;
 70         }
保存退出
[root@realserver1 conf]# mkdir /webapp
[root@realserver1 conf]# chown -R www:www /webapp/
[root@realserver1 conf]# nginx -t
nginx: the configuration file /usr/local/nginx/conf/nginx.conf syntax is ok
nginx: configuration file /usr/local/nginx/conf/nginx.conf test is successful
[root@realserver1 conf]# service nginx reload
nginx: the configuration file /usr/local/nginx/conf/nginx.conf syntax is ok
nginx: configuration file /usr/local/nginx/conf/nginx.conf test is successful
重新載入 nginx：                                           [確定]
realserver2 nginx配置如上同樣進行配置，這里不在貼代碼。
(2) MySQL: 192.168.2.14:
[root@mysql-server ~]# wget http://mirrors.sohu.com/mysql/MySQL-5.6/mysql-5.6.31-linux-glibc2.5-x86_64.tar.gz
[root@mysql-server ~]# tar xf mysql-5.6.31-linux-glibc2.5-x86_64.tar.gz -C /usr/local/
[root@mysql-server local]# groupadd -g 306 mysql
[root@mysql-server local]# useradd -u 306 -g 306 -s /sbin/nologin mysql
[root@mysql-server local]# mkdir -pv /mydata/data
mkdir: created directory `/mydata'
mkdir: created directory `/mydata/data'
[root@mysql-server local]# chown -R mysql:mysql /mydata/
[root@mysql-server local]# cd mysql
[root@mysql-server mysql]# chown -R root:mysql .
[root@mysql-server mysql]# yum install libaio -y
[root@mysql-server mysql]# ./scripts/mysql_install_db --user=mysql --datadir=/mydata/data/
[root@mysql-server mysql]# cp -a support-files/mysql.server /etc/init.d/mysqld
[root@mysql-server mysql]# chmod +x /etc/init.d/mysqld
[root@mysql-server mysql]# mv /etc/my.cnf /etc/my.cnf_old
[root@mysql-server mysql]# cp -a support-files/my-default.cnf /etc/my.cnf
[root@mysql-server mysql]# vim /etc/my.cnf
# 添加如下一條
datadir=/mydata/data
[root@mysql-server mysql]# ln -vs /usr/local/mysql/include /usr/include/mysql
`/usr/include/mysql' -> `/usr/local/mysql/include'
[root@mysql-server mysql]# vim /etc/ld.so.conf.d/mysql.conf
[root@mysql-server mysql]# ldconfig -v | less
[root@mysql-server mysql]# service mysqld start
Starting MySQL. SUCCESS!
[root@mysql-server mysql]# ss -ntl | grep 3306
LISTEN     0      80                       :::3306                    :::*
到此，nignx和mysql安裝完畢。

(3) php 安裝：
[root@php-server yum.repos.d]# yum install wget gcc* -y
# 添加epel源
[root@php-server ~]# vim /etc/yum.repos.d/epel-centos6.repo
[epel]
name=Extra Packages for Enterprise Linux 6 - $basearch
baseurl=http://download.fedoraproject.org/pub/epel/6/$basearch
#mirrorlist=https://mirrors.fedoraproject.org/metalink?repo=epel-6&arch=$basearch
failovermethod=priority
enabled=1
gpgcheck=0
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-EPEL-6

[epel-debuginfo]
name=Extra Packages for Enterprise Linux 6 - $basearch - Debug
baseurl=http://download.fedoraproject.org/pub/epel/6/$basearch/debug
#mirrorlist=https://mirrors.fedoraproject.org/metalink?repo=epel-debug-6&arch=$basearch
failovermethod=priority
enabled=0
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-EPEL-6
gpgcheck=0

[epel-source]
name=Extra Packages for Enterprise Linux 6 - $basearch - Source
baseurl=http://download.fedoraproject.org/pub/epel/6/SRPMS
#mirrorlist=https://mirrors.fedoraproject.org/metalink?repo=epel-source-6&arch=$basearch
failovermethod=priority
enabled=0
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-EPEL-6
gpgcheck=0
保存退出

# 安裝php源碼包的依賴包
[root@php-server yum.repos.d]# yum install libmcrypt libmcrypt-devel mhash mhash-devel install libxml2-devel openssl openssl-devel bzip2-devel libcurl-devel gd -y
# gd-devel-2.0.35-11.el6.x86_64.rpm 從網上下載到的包安裝，直接百度搜包名就有。
[root@php-server ~]# yum localinstall gd-devel-2.0.35-11.el6.x86_64.rpm -y
[root@php-server ~]# groupadd -g 800 www
[root@php-server ~]# useradd -u 800 -g 800 -s /sbin/nologin www     # 創建運行php worker進程用戶
[root@php-server ~]# cd /usr/local/src/
[root@php-server src]# wget http://mirrors.sohu.com/php/php-5.6.7.tar.gz
[root@php-server php-5.6.7]# cd php-5.6.7
[root@php-server php-5.6.7]# ./configure --prefix=/usr/local/php --enable-fpm --enable-ftp --enable-zip \
--enable-xml --enable-sockets --enable-bcmath --enable-pcntl --enable-shmop --enable-soap --enable-sysvsem \
--enable-mbstring --enable-mbregex --enable-inline-optimization --enable-maintainer-zts --enable-gd-native-ttf \
--with-fpm-user=www --with-fpm-group=www --with-mysql --with-mysqli --with-pdo-mysql --with-openssl --with-freetype-dir \
--with-iconv-dir --with-jpeg-dir --with-png-dir --with-libxml-dir=/usr --with-curl  --with-zlib --with-bz2 --with-xmlrpc \
--with-gd --with-config-file-path=/usr/local/php/etc --with-config-file-scan-dir=/usr/local/php/etc/php.d
[root@php-server php-5.6.7]# make && make install
# 編譯時間比較長
[root@php-server php-5.6.7]# cp -a sapi/fpm/init.d.php-fpm /etc/init.d/php-fpm
[root@php-server php-5.6.7]# chmod +x /etc/init.d/php-fpm
[root@php-server php-5.6.7]# cp -a php.ini-production /usr/local/php/etc/php.ini
[root@php-server php-5.6.7]# cd /usr/local/php/etc/
[root@php-server etc]# cp -a php-fpm.conf.default php-fpm.conf
[root@php-server etc]# vim php-fpm.conf     # 修改監聽地址
164 listen = 192.168.2.13:9000
[root@php-server etc]# service php-fpm start
Starting php-fpm  done
[root@php-server etc]# ss -ntl | grep 9000
LISTEN     0      128            192.168.2.13:9000                     *:*
[root@php-server etc]# chkconfig --add php-fpm
[root@php-server etc]# chkconfig php-fpm on
[root@php-server etc]# iptables -F
[root@php-server etc]# iptables -X
[root@php-server etc]# iptables -A INPUT -m state --state RELATED,ESTABLISHED -j ACCEPT
[root@php-server etc]# iptables -A INPUT -p tcp -m multiport --sport 22,9000 -m state --state NEW -j ACCEPT
[root@php-server etc]# iptables -P INPUT DROP
[root@php-server etc]# service iptables save
iptables: Saving firewall rules to /etc/sysconfig/iptables:[  OK  ]
[root@php-server etc]# service iptables restart
iptables: Setting chains to policy ACCEPT: filter          [  OK  ]
iptables: Flushing firewall rules:                         [  OK  ]
iptables: Unloading modules:                               [  OK  ]
iptables: Applying firewall rules:                         [  OK  ]
php 安裝完畢。

(3) nginx 連接 php
nginx對于php的配置上面已經寫過了：
修改nginx配置文件如下：
行號
 43         location / {
 44             root   /webapp;
 45             index  index.html index.htm index.php;
 46         }

 65         location ~ \.php$ {
 66             root           /webapp;
 67             fastcgi_pass   192.168.2.13:9000;
 68             fastcgi_index  index.php;
 69             include        fastcgi.conf;
 70         }
保存退出
連接nfs共享web程序
php-sever 192.168.2.13 設置如下：
[root@php-server etc]# yum install nfs-utils -y     # 使用桌面虛擬機可能會碰到nfs需要重啟下機器的情況

[root@php-server ~]# service nfs start
Starting NFS services:                                     [  OK  ]
Starting NFS mountd:                                       [  OK  ]
Starting NFS daemon:                                       [  OK  ]
Starting RPC idmapd:                                       [  OK  ]


vim /etc/exports
/webapp 192.168.2.0/24(rw,sync)


[root@php-server ~]# showmount -e 192.168.2.13
Export list for 192.168.2.13:
/webapp 192.168.2.0/24

# 讓兩臺nginx服務器掛載 192.168.2.11、192.168.2.12
yum install -y rpcbind nfs-utils
yum install mysql


[root@realserver1 ~]# mount -t nfs 192.168.2.13:/webapp/ /webapp/
[root@realserver2 ~]# mount -t nfs 192.168.2.13:/webapp/ /webapp/

# 下載wordpress并上傳到服務器
[root@php-server ~]# unzip wordpress-4.5.2-zh_CN.zip
[root@php-server ~]# cp -a wordpress/* /webapp/
[root@php-server ~]# chown -R www:www /webapp/
在數據庫服務器(192.168.2.14)上建立wordpress數據庫并賦予權限
[root@mysql-server mysql]# /usr/local/mysql/bin/mysql
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 2
Server version: 5.6.31 MySQL Community Server (GPL)

Copyright (c) 2000, 2016, Oracle and/or its affiliates. All rights reserved.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

mysql> CREATE DATABASE wordpress;
Query OK, 1 row affected (0.02 sec)

mysql> GRANT ALL ON wordpress.* TO 'wordpress'@'192.168.2.13' IDENTIFIED BY '123456';
Query OK, 0 rows affected (0.02 sec)

mysql> FLUSH PRIVILEGES;
Query OK, 0 rows affected (0.00 sec)
mysql> Bye
通過頁面訪問安裝wordpress
填寫數據庫信息



安裝完畢。
realserver1 和 realserver2 都指向了一個站點，并能正常訪問。
(4) lvs-dr搭建
    vip: 192.168.2.200
director配置如下：
[root@lvs-dr ~]# yum install ipvsadm
[root@lvs-dr ~]# ifconfig eth0:0 192.168.2.200/32 broadcast 192.168.2.200 up
[root@lvs-dr ~]# route add -host 192.168.2.200 dev eth0:0
[root@lvs-dr ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:39:92:4f brd ff:ff:ff:ff:ff:ff
    inet 192.168.2.10/24 brd 192.168.2.255 scope global eth0
    inet 192.168.2.200/0 brd 192.168.2.200 scope global eth0:0
    inet6 fe80::20c:29ff:fe39:924f/64 scope link
       valid_lft forever preferred_lft forever
接下來給realserver 添加vip
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
[root@realserver1 ~]# sysctl -p
[root@realserver1 ~]# ifconfig lo:0 192.168.2.200/32 broadcast 192.168.2.200 up
[root@realserver1 ~]# route add -host 192.168.2.200 dev lo:0
另一臺realserver2 一樣的操作

在lvs-dr主機添加規則如下：
[root@lvs-dr ~]# ipvsadm -A -t 192.168.2.200:80 -s rr
[root@lvs-dr ~]# ipvsadm -a -t 192.168.2.200:80 -r 192.168.2.11 -g -w 1
[root@lvs-dr ~]# ipvsadm -a -t 192.168.2.200:80 -r 192.168.2.12 -g -w 1
[root@lvs-dr ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.2.200:80 rr
  -> 192.168.2.11:80              Route   1      0          0
  -> 192.168.2.12:80              Route   1      0          0

瀏覽器訪問http://192.168.2.200

3、基于heartbeat v2 crm實現HA LAMP組合；要求，部署wordpress，用于編輯的文章中的任何數據在節點切換后都能正常訪問；“
