iptables基礎詳解

一.iptables基礎認知
二.iptables使用格式
  一.iptables簡介
   1.Iptabels是與Linux內核集成的包過濾防火墻系統，幾乎所有的linux發行版本都會包含Iptables的功能。如果 Linux 系統連接到因特網或LAN、服務器或連接 LAN 和因特網的代理服務器， 則Iptables有利于在 Linux 系統上更好地控制 IP 信息包過濾和防火墻配置。
   2.netfilter/iptables過濾防火墻系統是一種功能強大的工具，可用于添加、編輯和除去規則，這些規則是在做信息包過濾決定時，防火墻所遵循和組成的規則。這些規則存儲在專用的信息包過濾表中，而這些表集成在 Linux 內核中。在信息包過濾表中，規則被分組放在我們所謂的鏈（chain）中。雖然netfilter/iptables包過濾系統被稱為單個實體，但它實際上由兩個組件netfilter 和 iptables 組成。
   3.netfilter 組件也稱為內核空間（kernelspace），是內核的一部分，由一些信息包過濾表組成，這些表包含內核用來控制信息包過濾處理的規則集。通俗的理解為防火墻框架，承載并生效規則。
   4.iptables 組件是一種工具，也稱為用戶空間（userspace），它使插入、修改和除去信息包過濾表中的規則變得容易。俗稱為規則管理工具。
    netfilter：功能
       filter(“防火”)：包過濾
NAT：Network Address Translation
mangle：拆解報文，做出修改，而后重新封裝
raw：關閉nat表上啟用的連接追蹤機制
     iptables：
PREROUTING
INPUT
FORWARD
OUTPUT
POSTROUTING
     允許用戶自定義規則鏈；它們需要手動關聯至指定的”鉤子“；
    功能（表）<–>鉤子
filter：input, forward, output
nat：prerouting, input, output, postrouting
mangle：prerouting, input, forward, output, postrouting
raw：prerouting, output
       優先級（由高而低）：raw –> mangle –> nat –> filter
  iptables原理：

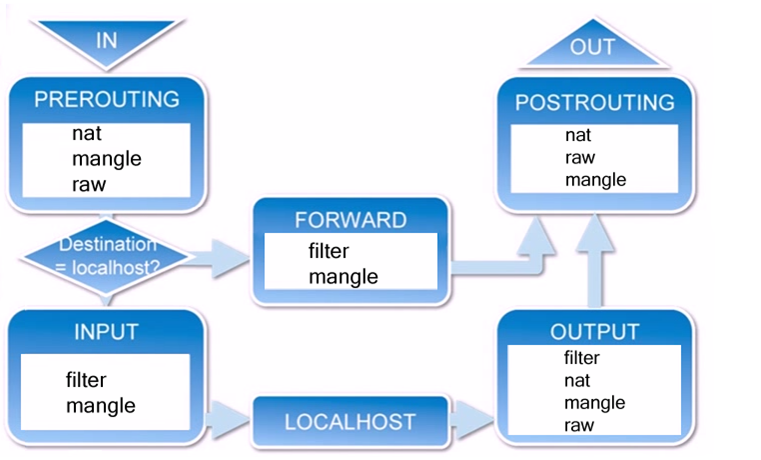

    iptables的原理主要是對數據包的控制，看下圖：


（1） 一個數據包進入網卡時，它首先進入PREROUTING鏈，內核根據數據包目的IP判斷是否需要轉發出去。
（2）如果數據包就是進入本機的，它就會沿著圖向下移動，到達INPUT鏈。數據包到了INPUT鏈后，任何進程都會到    它。本機上運行的程序可以發送數據包，這些數據包會經 過OUTPUT鏈，然后到達POSTROUTING鏈輸出。
（3）如果數據包是要轉發出去的，且內核允許轉發，數據包就會如圖所示向右移動，經過 FORWARD鏈，然后到達       POSTROUTING鏈輸出。
  規則、表和鏈
 1.規則（rules）
   規則（rules）其實就是網絡管理員預定義的條件，規則一般的定義為“如果數據包頭符合這樣的條件，就這樣處     理這個數據包”。規則存儲在內核空間的信息包過濾表中，這些規則分別指定了源地址、目的地址、傳輸協議       （TCP、UDP、ICMP）和服務類型（如HTTP、FTP和SMTP）等。當數據包與規則匹配時，iptables就根據規則所定義      的方法來處理這些數據包，如放行（accept）、拒絕（reject）和丟棄（drop）等。配置防火墻的主要工作就是      添加、修改和刪除這些規則。
 2.鏈（chains）
    鏈（chains）是數據包傳播的路徑，每一條鏈其實就是眾多規則中的一個檢查清單，每一條鏈中可以有一條或數      條規則。當一個數據包到達一個鏈時，iptables就會從鏈中第一條規則開始檢查，看該數據包是否滿足規則所定      義的條件。如果滿足，系統就會根據該條規則所定義的方法處理該數據包；否則iptables將繼續檢查下一條規        則，如果該數據包不符合鏈中任一條規則，iptables就會根據該鏈預先定義的默認策略來處理數據包。

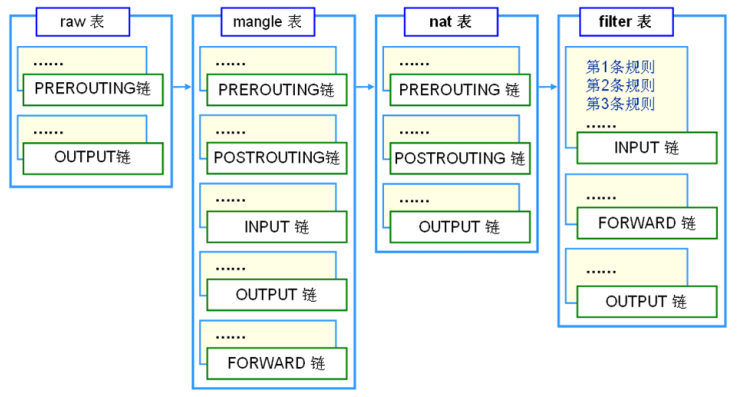

  3.表（tables）

    表（tables）提供特定的功能，iptables內置了4個表，即raw表、filter表、nat表和mangle表，分別用于實現包     過濾，網絡地址轉換和包重構的功能。


   （1）RAW表
    只使用在PREROUTING鏈和OUTPUT鏈上，因為優先級最高，從而可以對收到的數據包在連接跟蹤前進。一但使用了RAW表，在某個鏈上，RAW表處理完后，將跳過NAT表和ip_conntrack處理，即不再做地址轉換和數包的鏈接跟蹤處理了。
   （2）filter表
    主要用于過濾數據包，該表根據系統管理員預定義的一組規則過濾符合條件的數據包。對于防火墻而言，主要利用在filter表中指定的規則來實現對數據包的過濾。Filter表是默認的表，如果沒有指定哪個表，iptables就默認使用fileter表來執行所有命令，filter表包含了INPUT鏈（處理進入的數據包），FORWARD鏈（處理轉發的數據包），OUTPUT鏈（處理本地生成的數據包）在filter表中只能允許對數據包進行接受，丟棄的操作，而無法對數據包進行更改。（過濾，“防火墻”意義的核心所在）
   （3）nat表
     主要用于網絡地址轉換NAT，該表可以實現一對一，一對多，多對多等NAT工作，iptables就是使用該表實現共享上網的，NAT表包含了PREROUTING鏈（修改即將到來的數據包），POSTROUTING鏈（修改即將出去的數據包），OUTPUT（修改路由之前本地生成的數據包）
    （4) mangle表
      主要用于對指定數據包進行更改，在內核版本xx后的linux版本中該表包含的鏈為：INPUT（處理進入的數據包），FORWORD鏈（處理轉發的數據包），OUTPUT鏈（處理本地生成的數據包）POSTROUTING鏈（修改即將出去的數據包），（修改即將到來的數據包）
   4.規則表之間的優先順序：
     Raw—mangle—nat—filter
    規則鏈之間的優先順序（分三種情況）：
     第一種情況：入站數據流向
   從外界到達防火墻的數據包，先被PREROUTING規則鏈處理（是否修改數據包地址等），之后會進行路由選擇（判斷該數據包應該發往何處），如果數據包 的目標主機是防火墻本機（比如說Internet用戶訪問防火墻主機中的web服務器的數據包），那么內核將其傳給INPUT鏈進行處理（決定是否允許通 過等），通過以后再交給系統上層的應用程序（比如Apache服務器）進行響應。
     第二沖情況：轉發數據流向
  來自外界的數據包到達防火墻后，首先被PREROUTING規則鏈處理，之后會進行路由選擇，如果數據包的目標地址是其它外部地址（比如局域網用戶通過網 關訪問QQ站點的數據包），則內核將其傳遞給FORWARD鏈進行處理（是否轉發或攔截），然后再交給POSTROUTING規則鏈（是否修改數據包的地 址等）進行處理。
     第三種情況：出站數據流向
   防火墻本機向外部地址發送的數據包（比如在防火墻主機中測試公網DNS服務器時），首先被OUTPUT規則鏈處理，之后進行路由選擇，然后傳遞給POSTROUTING規則鏈（是否修改數據包的地址等）進行處理。
   iptables是采用規則堆棧的方式來進行過濾，當一個封包進入網卡，會先檢查 Prerouting，然后檢查目的IP判斷是否需要轉送出去，接著就會跳到INPUT 或 Forward 進行過濾，如果封包需轉送處理則檢查 Postrouting，如果是來自本機封包，則檢查 OUTPUT 以及Postrouting。過程中如果符合某條規則將會進行處理，處理動作除了 ACCEPT、REJECT、DROP、REDIRECT 和MASQUERADE 以外，還多出 LOG、ULOG、DNAT、SNAT、MIRROR、QUEUE、RETURN、TOS、TTL、MARK等，其中某些處理動作不會中斷過濾程序，某些處理動作則會中斷同一規則鏈的過濾，并依照前述流程繼續進行下一個規則鏈的過濾（注意：這一點與ipchains不同），一直到堆棧中的規則檢查完畢為止。透過這種機制所帶來的好處是，我們可以進行復雜、多重的封包過濾，簡單的說，iptables可以進行縱橫交錯式的過濾（tables）而非鏈狀過濾（chains）。ACCEPT 將封包放行，進行完此處理動作后，將不再比對其它規則，直接跳往下一個規則鏈（nat:postrouting）。
 二.iptables使用格式
   1.iptables命令格式
   iptables [-t 表] -命令 匹配 操作
  （1）-t 表
     表選項用于指定命令應用于哪個iptables內置表。
  （2）命令
     命令選項用于指定iptables的執行方式，包括插入規則，刪除規則和添加規則，如下表所示
        命令
     -P   –policy               《鏈名》 定義默認策略
     -L   –list                 《鏈名》 查看iptables規則列表
                                     -v， –verbose：詳細信息
                                          -vv
                                     -n， –numeric：數字格式顯示主機地址和端口號
                                     -x： –exact：顯示計數器的精確值，而非圓整后的數據
                                     –line-numbers：列出規則時，顯示其在鏈上的相應的編號
                                    -S  –list-rules [chain]：顯示指定鏈的所有規則
     -A   –append               《鏈名》 在規則列表的最后增加一條規則
     -I   –insert               《鏈名》 在指定的位置插入一條規則
     -D   –delete chain rulenum 《鏈名》 根據規則編號刪除規則
     -D   –delete chain rule-specification 根據規則本身刪除規則
     -R   –replace              《鏈名》 替換規則列表中的某條規則
     -F   –flush                《鏈名》 刪除表中所有規則
     -Z   –zero                 《鏈名》 將表中數據包計數器和流量計數器歸零
                                   注意：每個規則都有兩個計數器
                                       packets：被本規則所匹配到的所有報文的個數
                                       bytes：  被本規則所匹配到的所有報文的大小之和
     -X   –delete-chain         《鏈名》 刪除用戶自定義的引用計數為0的空鏈
     -v   –verbose              《鏈名》 與-L他命令一起使用顯示更多更詳細的信息
     -N   –new-chain chain：    《鏈名》 新建一個自定義的規則鏈：
     -E   –rename-chain old-chain new-chain 重命令鏈
   （3）匹配規則
     匹配選項指定數據包與規則匹配所具有的特征，包括源地址，目的地址，傳輸協議和端口號，如下表所示
      基本匹配                                            說明
     -i  –in-interface        網絡接口名》     指定數據包從哪個網絡接口進入
     -o  –out-interface       網絡接口名》     指定數據包從哪個網絡接口輸出
     -p  –proto               協議類型         指定數據包匹配的協議，如TCP、UDP和ICMP等
     -s  –source              源地址或子網》   指定數據包匹配的源地址
         –sport               源端口號》       指定數據包匹配的源端口號
         –dport               目的端口號》     指定數據包匹配的目的端口號
     -m  –math                匹配的模塊       指定數據包規則所用的過濾模塊
     擴展匹配條件：
         隱式擴展：在使用-p選項指明了特定的協議時，無需再同時使用-m選項指明擴展模塊的擴展機制：
         顯示擴展：必須使用-m選項指明要調用的擴展模塊的擴展機制：
         隱式擴展：
             -p tcp：可直接使用tcp擴展模塊的專用選項：
               [!] –source-port,–sport port[:port] 匹配報文源端口；可以給出多個端口，但只能是連續的端口范圍 ；
               [!] –destination-port,–dport port[:port]   匹配報文目標端口；可以給出多個端口，但只能是連續的端口范圍 ；
  [!] –tcp-flags mask comp  匹配報文中的tcp協議的標志位；Flags are: SYN ACK FIN RST URG PSH ALL NONE；
mask：要檢查的FLAGS list，以逗號分隔；
comp：在mask給定的諸多的FLAGS中，其值必須為1的FLAGS列表，余下的其值必須為0；
–tcp-flags SYN,ACK,FIN,RST  SYN
–tcp-flags ALL ALL
–tcp-flags ALL NONE
[!] –syn： –tcp-flags SYN,ACK,FIN,RST  SYN
             -p udp：可直接使用udp協議擴展模塊的專用選項：
                 [!] –source-port,–sport port[:port]
    [!] –destination-port,–dport port[:port]
              [!] –icmp-type {type[/code]|typename}
                     0/0: echo reply
                     8/0: echo request
          顯示擴展：必須使用-m選項指明要調用的擴展模塊的擴展機制：
              1、multiport
以離散或連續的 方式定義多端口匹配條件，最多15個；
[!] –source-ports,–sports port[,port|,port:port]…：指定多個源端口；
[!] –destination-ports,–dports port[,port|,port:port]…：指定多個目標端口；
# iptables -I INPUT  -d 172.16.0.7 -p tcp -m multiport –dports 22,80,139,445,3306 -j ACCEPT
 2、iprange
以連續地址塊的方式來指明多IP地址匹配條件；
[!] –src-range from[-to]
[!] –dst-range from[-to]
# iptables -I INPUT -d 172.16。0.7 -p tcp -m multiport –dports 22,80,139,445,3306 -m iprange –src-range 172.16.0.61-172.16.0.70 -j REJECT
 3、time
This  matches  if the packet arrival time/date is within a given range.
–timestart hh:mm[:ss]
–timestop hh:mm[:ss]
[!] –weekdays day[,day…]
[!] –monthdays day[,day…]
–datestart YYYY[-MM[-DD[Thh[:mm[:ss]]]]]
–datestop YYYY[-MM[-DD[Thh[:mm[:ss]]]]]
–kerneltz：使用內核配置的時區而非默認的UTC；
 4、string
This modules matches a given string by using some pattern matching strategy.
–algo {bm|kmp}
[!] –string pattern
[!] –hex-string pattern
–from offset
–to offset
~]# iptables -I OUTPUT -m string –algo bm –string “gay” -j REJECT
5、connlimit
Allows  you  to  restrict  the  number  of parallel connections to a server per client IP address (or client address block).
–connlimit-upto n
–connlimit-above n
~]# iptables -I INPUT -d 172.16.0.7 -p tcp –syn –dport 22 -m connlimit –connlimit-above 2 -j REJECT
6、limit
This  module  matches  at  a limited rate using a token bucket filter.
–limit rate[/second|/minute|/hour|/day]
–limit-burst number
~]# iptables -I OUTPUT -s 172.16.0.7 -p icmp –icmp-type 0 -j ACCEPT

7、state
     The “state” extension is a subset of the “conntrack” module.  “state” allows access to the connection tracking state for this packet.
[!] –state state
INVALID, ESTABLISHED, NEW, RELATED or UNTRACKED.
NEW: 新連接請求；
ESTABLISHED：已建立的連接；
INVALID：無法識別的連接；
RELATED：相關聯的連接，當前連接是一個新請求，但附屬于某個已存在的連接；
UNTRACKED：未追蹤的連接；
state擴展：
內核模塊裝載：
nf_conntrack
nf_conntrack_ipv4
手動裝載：
nf_conntrack_ftp
追蹤到的連接：
/proc/net/nf_conntrack
調整可記錄的連接數量最大值：
/proc/sys/net/nf_conntrack_max
超時時長：
/proc/sys/net/netfilter/timeout
   iptables執行規則時，是從規則表中從上至下順序執行的，如果沒遇到匹配的規則，就一條一條往下執行，如果遇到匹配的規則后，那么就執行本規則，執行后根據本規則的動作(accept，reject，log，drop等)，決定下一步執行的情況，后續執行一般有三種情況。
   一種是繼續執行當前規則隊列內的下一條規則。比如執行過Filter隊列內的LOG后，還會執行Filter隊列內的下一條規則。
  一種是中止當前規則隊列的執行，轉到下一條規則隊列。比如從執行過accept后就中斷Filter隊列內其它規則，跳到nat隊列規則去執行
  一種是中止所有規則隊列的執行。
  2.iptables規則的動作
  iptables處理動作（跳轉目標）：
     -j targername [per-targer-option]
        簡單target：ACCEPT(接受），DROP(丟棄）
        擴展target：
           REJECT
              –reject-with type
        LOG
          –log-level
          –log-perfix
    用戶自定義鏈做為target：
   REJECT    攔阻該數據包，并返回數據包通知對方，可以返回的數據包有幾個選擇：ICMP port-unreachable、ICMP echo-reply 或是tcp-reset（這個數據包包會要求對方關閉聯機），進行完此處理動作后，將不再比對其它規則，直接中斷過濾程序。 范例如下：

   LOG  將數據包相關信息記錄在/var/log中，詳細位置請查閱/etc/syslog.conf配置文件，進行完此處理動作后，將會繼續比對其它規則。列如：

  3.保存和載入規則
    保存：iptables-save > /PATH/TO/SOME_RULE_FILE
     重載：iptables-restore < /PATH/FROM/SOME_RULE_FILE
     -n，–noflush：不清除原有規則
     -t，–test：  僅分析生成規則集，但不提交
      CentOS 6：
          保存規則：
             service iptables save
             保存規則于/etc/sysconfig/iptables文件，覆蓋保存：
          重載規則：
             service iptables restart
             默認重載/etc/sysconfig/iptables文件中的規則
          配置文件：/etc/sysconfig/iptables-config
       CentOS 7:
         (1) 自定義Unit File，進行iptables-restore
        （2）firewalldfuwu
        （3）自定義腳本
   規則優化的思路：
      使用自定義鏈管理特定應用的相關規則，模塊化管理規則
            (1) 優先放行雙方向狀態為ESTABLISHED的報文；
(2) 服務于不同類別的功能的規則，匹配到報文可能性更大的放前面；
(3) 服務于同一類別的功能的規則，匹配條件較嚴格的放在前面；
(4) 設置默認策略：白名單機制
(a) iptables -P，不建議；
(b) 建議在規則的最后定義規則做為默認策略；
