第十一周作業

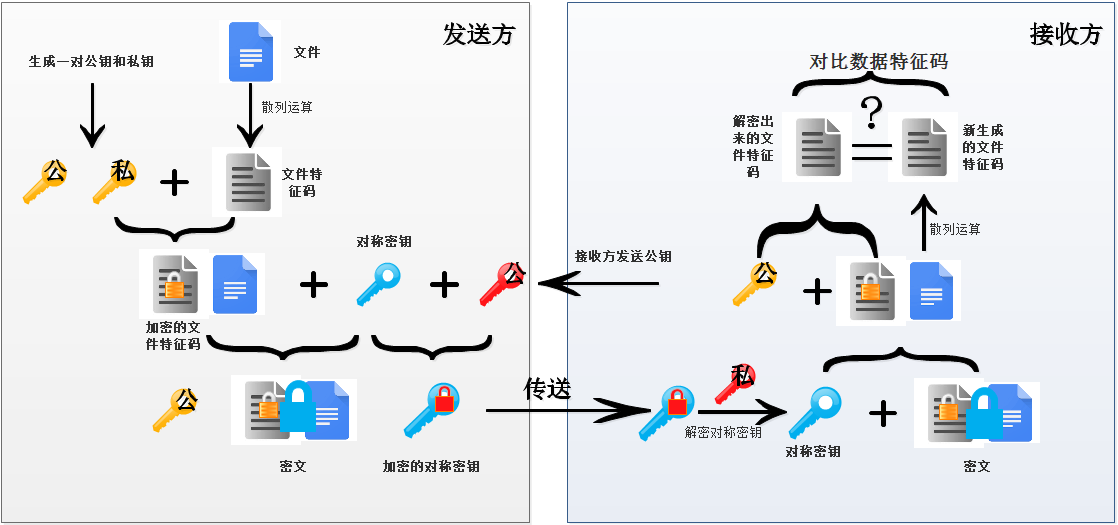

1、詳細描述一次加密通訊的過程，結合圖示最佳。

發送者：

    1）使用單向加密算法提取要發送文件的特征碼；

    2）使用自己的私鑰加密特征碼并附加在數據后面；

    3）生成用于對稱加密的臨時密碼；

    4）用此臨時密鑰加密數據和已經使用私鑰加密后的特征碼；

    5）使用接收方的公鑰加密此臨時密鑰，附加在對稱加密后的數據后方。

接收方：

    1）使用自己的私鑰解密加密后的臨時密鑰，從而獲得對稱密鑰；

    2）使用對稱密鑰解密對稱加密的數據和私鑰加密的特征碼密文，從而獲得數據和特征碼密文；

    3）使用發送方的公鑰解密特征碼密文，從而獲得特征碼明文；

    4）使用與對方同樣的單向加密算法計算數據的特征碼，并與解密而來的進行比較。

2、描述創建私有CA的過程，以及為客戶端發來的證書請求進行辦法證書。

本人在兩臺虛擬機上操作，一個為服務器，一個為客戶機

（1）服構建私有CA，生成自簽證書（服務器機上）

    配置文件 /etc/pki/tls/opessl.cnf

   工作目錄 /etc/pki/CA

1、生成私鑰文件
[root@CentOS7 CA]# ls
certs  crl  newcerts  private
[root@CentOS7 CA]# (umask 077;openssl genrsa -out private/cakey.pem 2048)
Generating RSA private key, 1024 bit long modulus
..++++++
…………….++++++
e is 65537 (0x10001)
[root@CentOS7 CA]# ll private/
總用量 4
-rw——-. 1 root root 1675 5月   4 12:35 cakey.pem
2、生成自簽證書
[root@CentOS7 CA]# openssl req -new -x509 -key private/cakey.pem -out cacert.pem
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter ‘.’, the field will be left blank.
—–
Country Name (2 letter code) [XX]:CN
State or Province Name (full name) []:ShangHai
Locality Name (eg, city) [Default City]:ShangHai
Organization Name (eg, company) [Default Company Ltd]:Magedu
Organizational Unit Name (eg, section) []:Ops
Common Name (eg, your name or your server’s hostname) []:ca.magedu.com
Email Address []:caadmin@magedu.com
[root@CentOS7 CA]#
[root@CentOS7 CA]# ls
cacert.pem  certs  crl  newcerts  private
3、創建必要文件
[root@CentOS7 CA]# touch serial index.txt
[root@CentOS7 CA]# echo 01 >index.txt

（2）客戶機向服務機發送CA請求（客戶機上）

     生成私鑰；
     生成證書請求；
     將請求發送到CA主機

1、生成私鑰
[root@CentOS6 httpd]# cd /etc/httpd
[root@CentOS6 httpd]# ls
conf  conf.d  logs  modules  run
[root@CentOS6 httpd]# mkdir ssl
[root@CentOS6 httpd]# (umask 077;openssl genrsa -out httpd.key 1024)
Generating RSA private key, 1024 bit long modulus
..++++++
….++++++
e is 65537 (0x10001)
2、生成證書請求
[root@CentOS6 httpd]# openssl req -new -key httpd.key  -out httpd.crs
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter ‘.’, the field will be left blank.
—–
Country Name (2 letter code) [XX]:CN
State or Province Name (full name) []:ShangHai
Locality Name (eg, city) [Default City]:ShangHai
Organization Name (eg, company) [Default Company Ltd]:Magedu
Organizational Unit Name (eg, section) []:Ops
Common Name (eg, your name or your server’s hostname) []:www.magedu.com
Email Address []:webadmin@magedu.com

Please enter the following ‘extra’ attributes
to be sent with your certificate request
A challenge password []:
An optional company name []:
3、將請求發送到CA主機
[root@CentOS6 httpd]# scp httpd.crs root@192.168.0.110:/tmp/

（3）CA主機簽署客戶機的CA請求，并發給客戶機

1、簽署證書
[root@CentOS7 CA]# openssl ca -in /tmp/httpd.csr -out certs/httpd.crt -days 365
Using configuration from /etc/pki/tls/openssl.cnf
Check that the request matches the signature
Signature ok
Certificate Details:
        Serial Number: 1 (0x1)
        Validity
            Not Before: May  4 05:45:54 2017 GMT
            Not After : May  4 05:45:54 2018 GMT
        Subject:
            countryName               = CN
            stateOrProvinceName       = ShangHai
            organizationName          = Magedu
            organizationalUnitName    = Ops
            commonName                = www.magedu.com
            emailAddress              = webadmin@magedu.com
        X509v3 extensions:
            X509v3 Basic Constraints:
                CA:FALSE
            Netscape Comment:
                OpenSSL Generated Certificate
            X509v3 Subject Key Identifier:
                B1:90:08:70:04:35:41:D5:DC:DE:DE:3D:28:6F:99:E6:94:BE:52:65
            X509v3 Authority Key Identifier:
                keyid:24:41:BF:0F:A2:FC:9B:0F:DB:07:E1:01:8F:1E:CA:D8:B4:50:7F:58

Certificate is to be certified until May  4 05:45:54 2018 GMT (365 days)
Sign the certificate? [y/n]:y

1 out of 1 certificate requests certified, commit? [y/n]y
Write out database with 1 new entries
Data Base Updated
2、證書發給客戶機
[root@CentOS7 CA]# scp certs/httpd.crt root@192.168.0.109:/etc/httpd/ssl/

注：報錯如下的話。清空index.txt文件
root@CentOS7 CA]# openssl ca -in /tmp/httpd.csr -out certs/httpd.crt -days 365
Using configuration from /etc/pki/tls/openssl.cnf
wrong number of fields on line 1 (looking for field 6, got 1, ” left)

2、 描述DNS查詢過程以及DNS服務器類別。

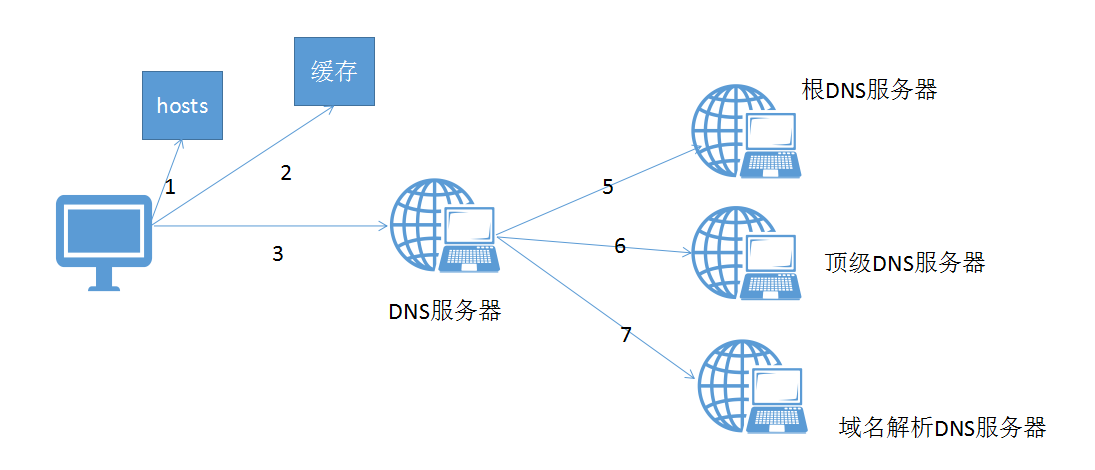

客戶端在訪問一個網址的時候
    第一步：查詢本地hosts文件
    第二步：hosts文件中查詢不到時查詢本機的緩存
    第三步：本地緩存查詢不到的時候，查詢本機指向的默認DNS服務器
    第四步：由默認DNS服務器向根DNS服務器進行遞歸查詢（客戶端只查詢一次，由指定的DNS服務器進行查詢到結果后返回客戶端）

4、搭建一套DNS服務器，負責解析magedu.com域名（自行設定主機名及IP）
  (1)、能夠對一些主機名進行正向解析和逆向解析；
  (2)、對子域cdn.magedu.com進行子域授權，子域負責解析對應子域中的主機名；
  (3)、為了保證DNS服務系統的高可用性，請設計一套方案，并寫出詳細的實施過程

1、下載DNS軟件包bind

[root@CentOS6 etc]# yum install bind -y

2、修改主配置文件/etc/named.conf

[root@CentOS7 ~]# vim /etc/named.conf
options {
        listen-on port 53 { any; }; 修改后
        listen-on-v6 port 53 { ::1; };
        directory       “/var/named”;
        dump-file       “/var/named/data/cache_dump.db”;
        statistics-file “/var/named/data/named_stats.txt”;
        memstatistics-file “/var/named/data/named_mem_stats.txt”;
        allow-query     { any; };  修改后

        /*
3、對文件進行語法檢查named-checkconf

[root@CentOS7 ~]# named-checkconf

4、在配置文件/etc/named.rfc1912.zones或/etc/named.conf中添加magedu.com的正向與反向域。
[root@CentOS7 ~]# vim /etc/named.rfc1912.zones
zone “magedu.com” IN {
   type master;   注：結尾以分號（；）結束
   file “magedu.com.zone”;  注：正向域數據庫文件的文件名

};

zone “0.168.192.in-addr.arpa” IN { 注：反向域為IP網絡ID反寫加.in-addr.arpa
    type master;
    file “named.192.168.0 “;  注：反向域數據庫文件的文件名
};

5、創建正向域數據庫文件與反向域數據庫文件（在目錄/var/named/下創建）
  正向域數據庫文件
[root@CentOS7 ~]# vim /var/named/magedu.com.zone
$TTL 3600
$ORIGIN magedu.com.
@   IN  SOA  ns1.magedu.com.  dnsadmin.magedu.com. (
    2017050401
    1H
    10M
    3D
    1D )
@   IN   NS  ns1.magedu.com.
@   IN   MX  10  mail.magedu.com.
ns1 IN   A  192.168.0.108
www IN   A   192.168.0.110
bbs IN   A   192.168.0.111
ftp IN   A   192.168.0.112
web IN   CNAME  ftp
  反向域數據庫文件
[root@CentOS7 ~]# vim /var/named/named.192.168.0
$TTL 3600
@    IN   SOA   ns1.magedu.com.   dnsadmin.mage.du.com. (
            2017050401
            1H
            10M
            3D
            1D )
@      IN  NS   ns1.magedu.com.
108    IN  PTR  ns1.magedu.com.
110    IN  PTR  www.magedu.com.
111    IN  PTR  bbs.magedu.com.
112    IN  PTR  ftp.magedu.com.
6、修改文件權限及屬主，屬組
[root@CentOS7 named]# chmod 640 magedu.com.zone named.192.168.0
[root@CentOS7 named]# chown root.named magedu.com.zone named.192.168.0

7、語法檢查
[root@CentOS7 named]# named-checkzone magedu.com magedu.com.zone
zone magedu.com/IN: magedu.com/MX ‘mail.magedu.com’ has no address records (A or AAAA)
zone magedu.com/IN: loaded serial 2017050401
OK
[root@CentOS7 named]# named-checkzone 0.168.192.in-addr.arpa named.192.168.0
zone 0.168.192.in-addr.arpa/IN: loaded serial 2017050401
OK
8、重啟服務
[root@CentOS7 named]# systemctl restart named.service
9、檢測配置
   注：要想直接使用配置過的NS，需要在/etc/resolv.conf和 /etc/hosts中進行添加，否則必須在命令中指定。
如：dig -x 192.168.0.110 @192.168.0.108
[root@CentOS7 named]# dig -x 192.168.0.112

; <<>> DiG 9.9.4-RedHat-9.9.4-38.el7_3.3 <<>> -x 192.168.0.112
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 41080
;; flags: qr aa rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 2

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;112.0.168.192.in-addr.arpa. IN PTR

;; ANSWER SECTION:
112.0.168.192.in-addr.arpa. 3600 IN PTR ftp.magedu.com. 能正確解析到

;; AUTHORITY SECTION:
0.168.192.in-addr.arpa. 3600 IN NS ns1.magedu.com.

;; ADDITIONAL SECTION:
ns1.magedu.com. 3600 IN A 192.168.0.108

;; Query time: 2 msec
;; SERVER: 192.168.0.108#53(192.168.0.108)
;; WHEN: 五 5月 05 10:19:29 CST 2017
;; MSG SIZE  rcvd: 117

[root@CentOS7 named]# dig bbs.magedu.com

; <<>> DiG 9.9.4-RedHat-9.9.4-38.el7_3.3 <<>> bbs.magedu.com
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 47129
;; flags: qr aa rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 2

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;bbs.magedu.com. IN A

;; ANSWER SECTION:
bbs.magedu.com. 3600 IN A 192.168.0.111 能正確解析到

;; AUTHORITY SECTION:
magedu.com. 3600 IN NS ns1.magedu.com.

;; ADDITIONAL SECTION:
ns1.magedu.com. 3600 IN A 192.168.0.108

;; Query time: 1 msec
;; SERVER: 192.168.0.108#53(192.168.0.108)
;; WHEN: 五 5月 05 10:20:07 CST 2017
;; MSG SIZE  rcvd: 93

  子域授權

1、在主服務器的文件/var/named/magedu.com.zone中添加一個NS和A記錄/
2、在被授權的服務器上安裝bind,
修改主配置文件/etc/named.conf
/etc/named.rfc1912.zones添加域
/var/named/目錄下創建域文件數據
3、重載主配置文件和區域解析庫文件 rndc reload

1、主服務器，
[root@CentOS7 ~]# vim /var/named/magedu.com.zone
cdn IN   NS  ns3
ns3 IN   A   192.168.0.109   添加這兩條

2、在被授權的服務器
[root@CentOS6 ~]# vim /etc/named.conf
isten-on port 53 { 192.168.0.109;127.0.0.1; };
allow-query     { any; };    修改的地方

[root@CentOS6 ~]# vim /etc/named.rfc1912.zones
zone “cdn.magedu.com” IN {
  type master;
  file “cdn.magedu.com”;  添加
};

[root@CentOS6 ~]# vim /var/named/cdn.magedu.com
$TTL 3600
$ORIGIN cdn.magedu.com.
@    IN  SOA  cdn.magedu.com. admin.cdn.magedu.com. (
              2017050501
               1H
               10M
                1D
                2H
)
cdn.magedu.com. IN NS  ns1
ns1             IN A  192.168.0.109
txt.cdn.magedu.com.            IN A  192.168.0.119
cccd           IN A  192.168.0.120

3、測試
[root@CentOS7 ~]# dig -t A cccd.cdn.magedu.com @192.168.0.108

; <<>> DiG 9.9.4-RedHat-9.9.4-38.el7_3.3 <<>> -t A cccd.cdn.magedu.com @192.168.0.108
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 15179
;; flags: qr rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 2

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;cccd.cdn.magedu.com. IN A

;; ANSWER SECTION:
cccd.cdn.magedu.com. 3600 IN A 192.168.0.120   解析的結果

;; AUTHORITY SECTION:
cdn.magedu.com. 3600 IN NS ns3.magedu.com.

;; ADDITIONAL SECTION:
ns3.magedu.com. 3600 IN A 192.168.0.109

;; Query time: 30 msec
;; SERVER: 192.168.0.108#53(192.168.0.108)
;; WHEN: 五 5月 05 16:41:23 CST 2017
;; MSG SIZE  rcvd: 9

[root@CentOS7 ~]#

  主從復制配置
前提條件：

      從服務器的版本應大于等于主服務器
      主服務器：192.168.0.109  CentOS6
      從服務器：192.168.0.110  CentOS7

主服務器配置

1、修改主配置文件
[root@CentOS6 ~]# vim /etc/named.conf
  listen-on port 53 { 192.168.0.109; }; 修改后
allow-query     { any; };    修改后
   notify yes;   添加更新通知

zone “magedu.com” IN {
      type master;
      file “magedu.com.zone”;
      allow-transfer { 192.168.0.110; };  必須添加這一條
};
zone “0.168.192.in-addr.arpa” IN {
      type master;
      file “named.192.168.0”;
      allow-transfer { 192.168.0.110; };  必須添加這一條
};

2、 在/var/named下創建定義的區域。同上
 注：區域中必須加從服務器IP地址NS記錄
3、配置檢查，重啟
[root@CentOS6 ~]# named-checkconf
[root@CentOS6 ~]# named-checkzone magedu.com /var/named/magedu.com.zone
zone magedu.com/IN: loaded serial 2017050804
OK
[root@CentOS6 ~]# named-checkzone “0.168.192.in-addr.arpa” /var/named/named.192.168.0
zone 0.168.192.in-addr.arpa/IN: loaded serial 2017050801
OK

[root@CentOS6 ~]# service named start

  從服務器配置

[root@CentOS7 ~]# vim /etc/named.conf
listen-on port 53 { 192.168.0.110; };
allow-query     { any; };
dnssec-enable no;
        dnssec-validation no;
zone “magedu.com” IN {
       type slave;
       file “slaves/magedu.com”;
       masters { 192.168.0.109; };
};
zone “0.168.192.in-addr.arpa” IN {
     type slave;
     file “slaves/named.192.168.0”;
     masters { 192.168.0.109; };
};

從服務器查看/var/named/slaves/，是否生成文件
[root@CentOS7 ~]# ll /var/named/slaves/
總用量 8
-rw-r–r– 1 named named 516 5月   8 13:25 magedu.com
-rw-r–r– 1 named named 468 5月   8 13:26 named.192.168.0
