網絡及TCP

為什么要使用分層網絡模型

    降低復雜性

    標準化接口

    簡化模塊化設計

    確保技術的互操作性

    加快發展速度

    簡化教學

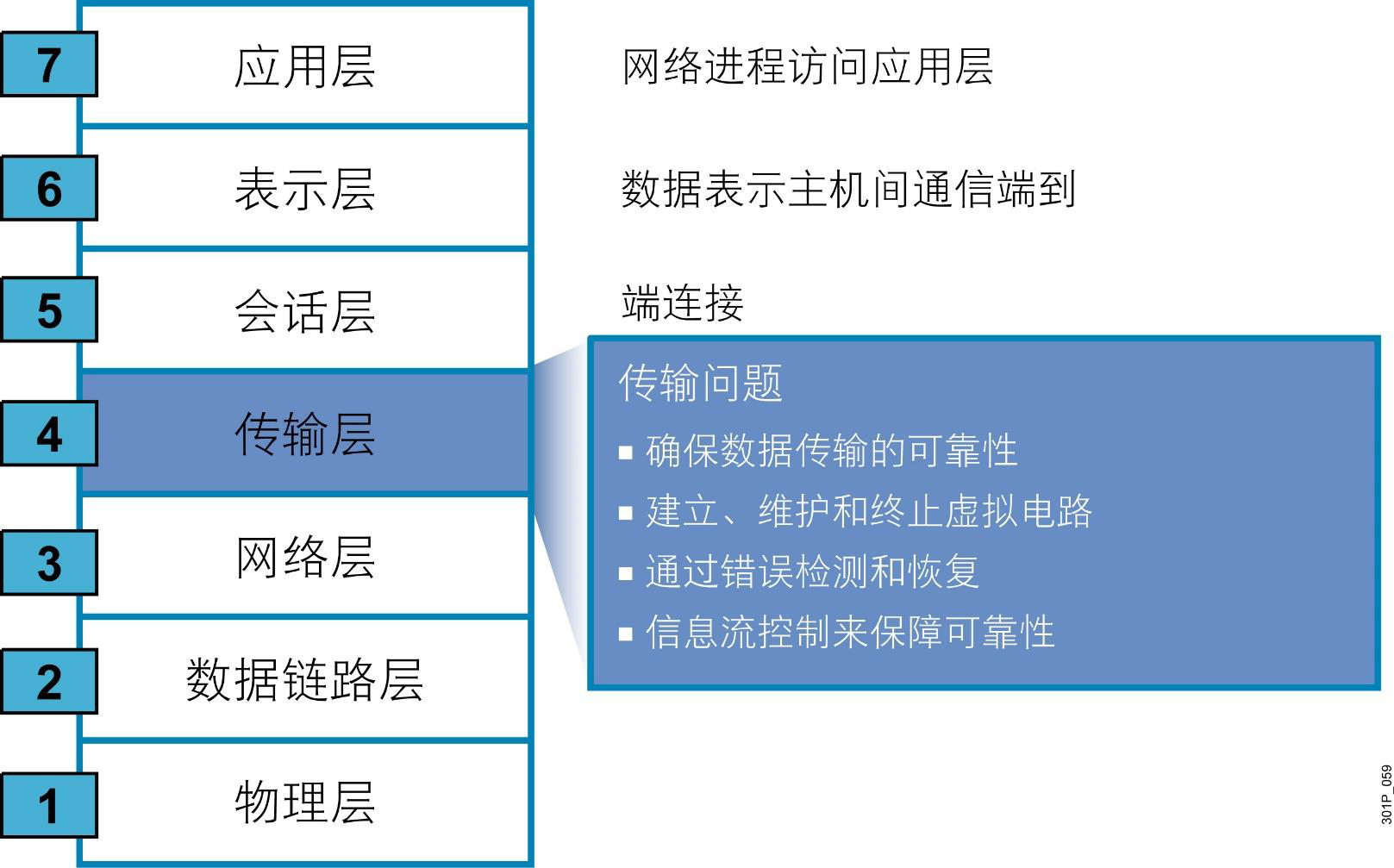

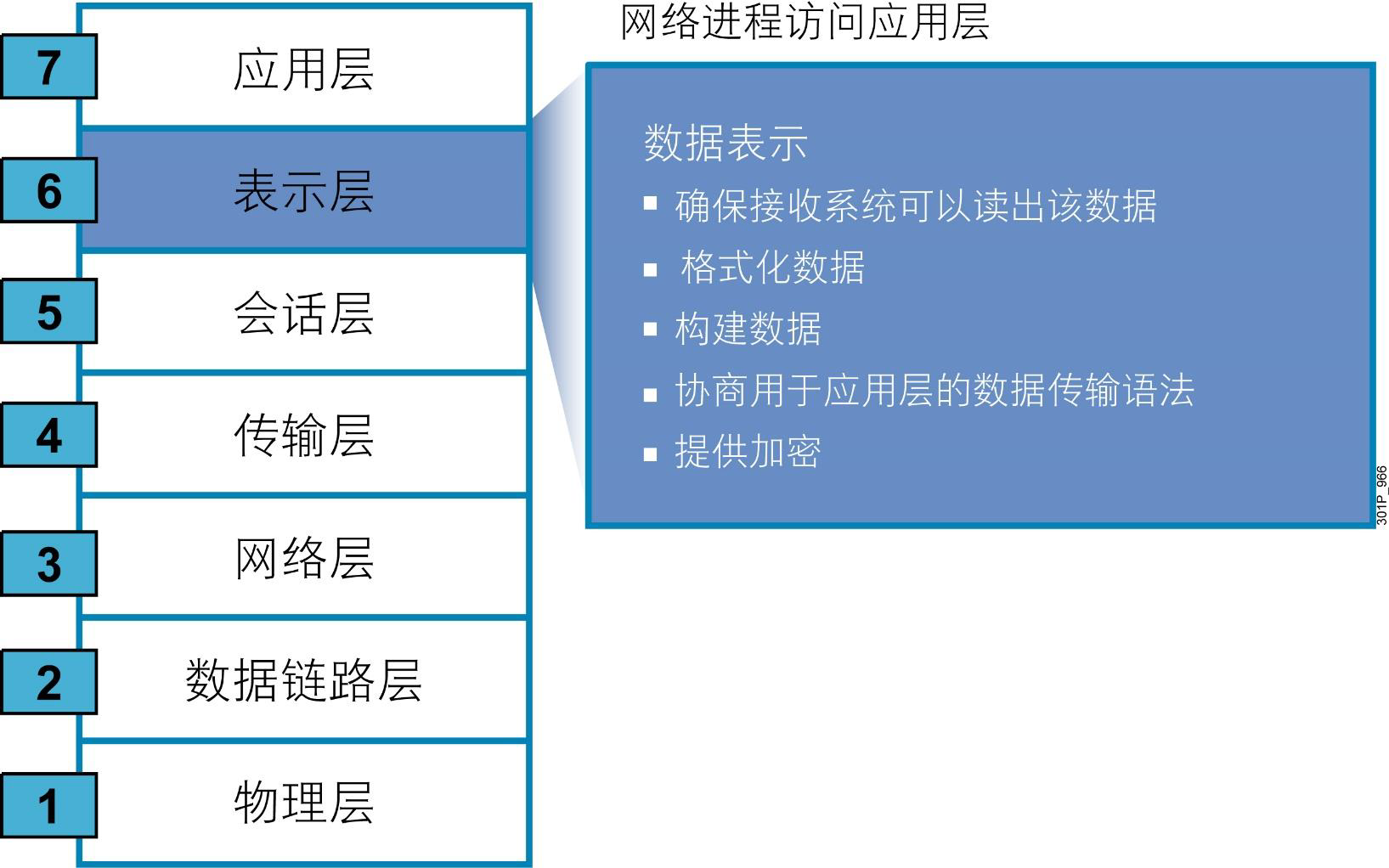

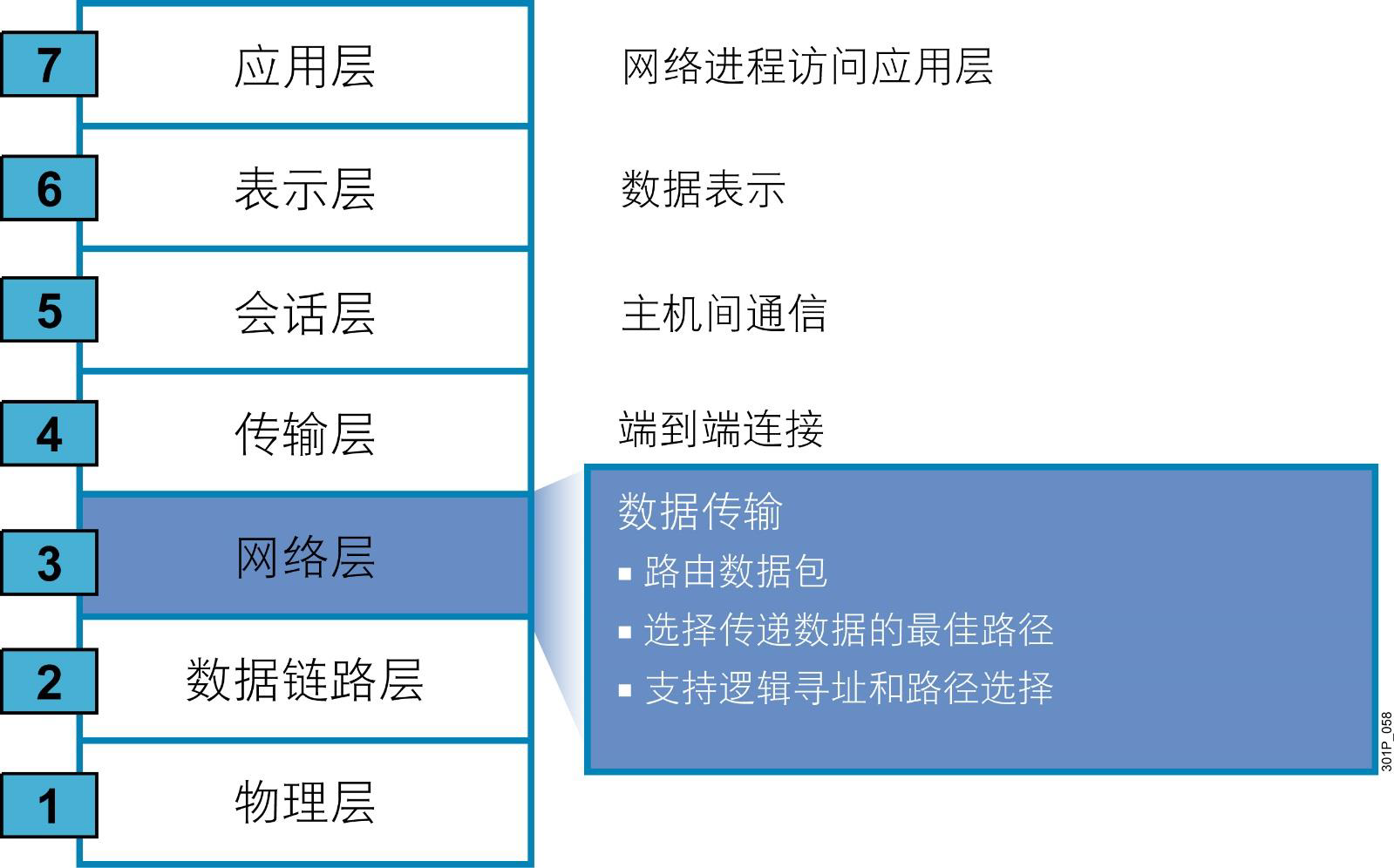

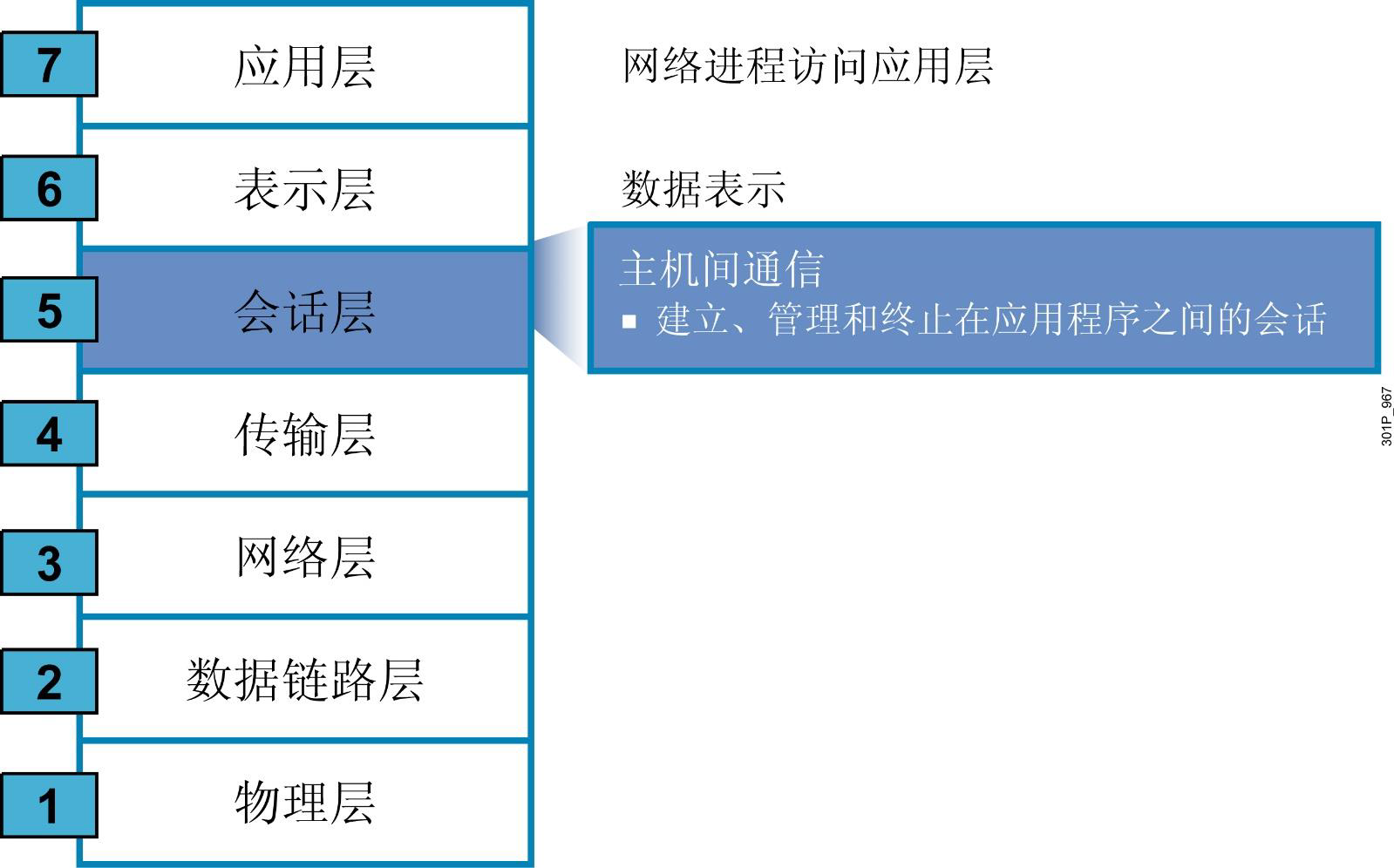

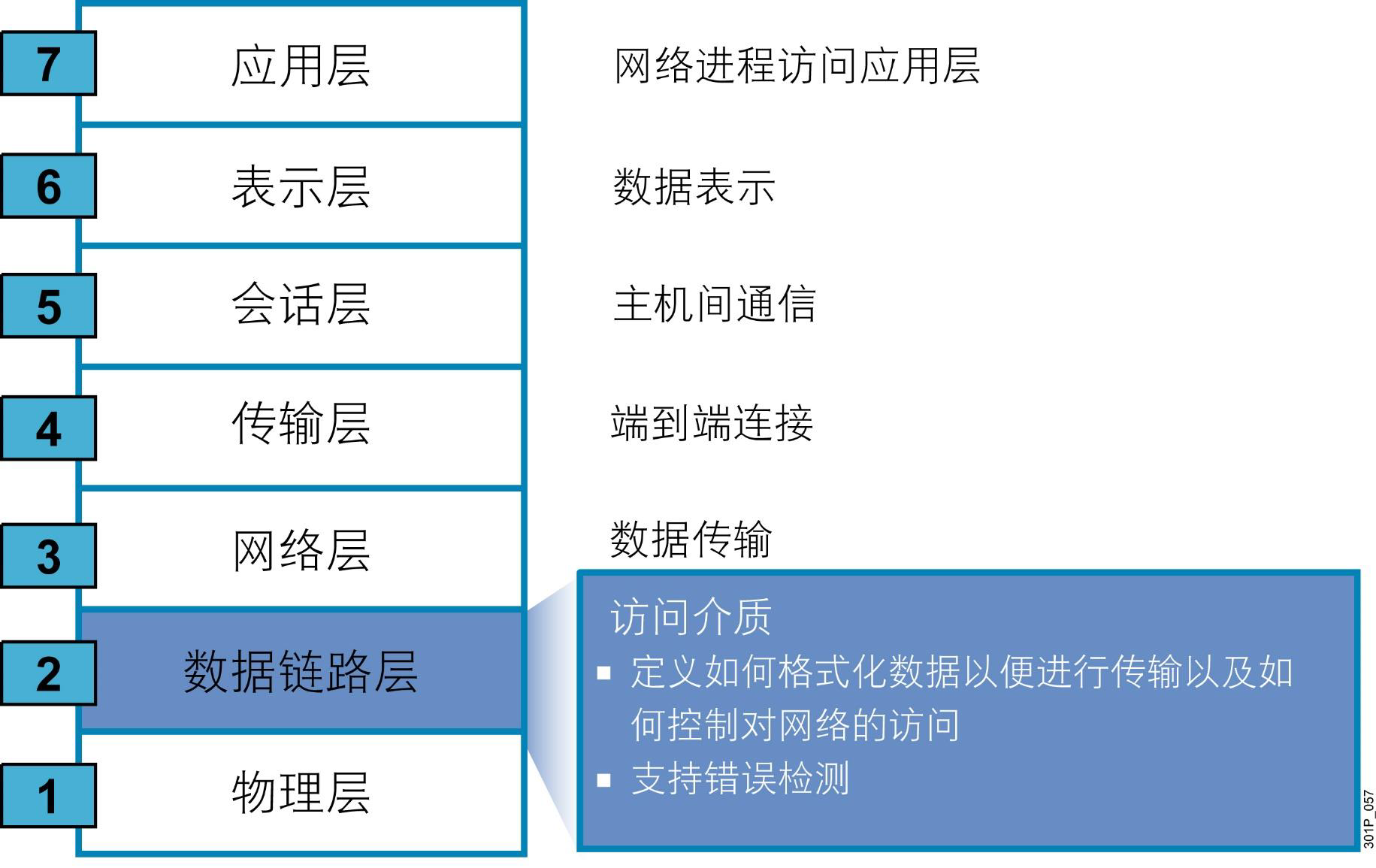

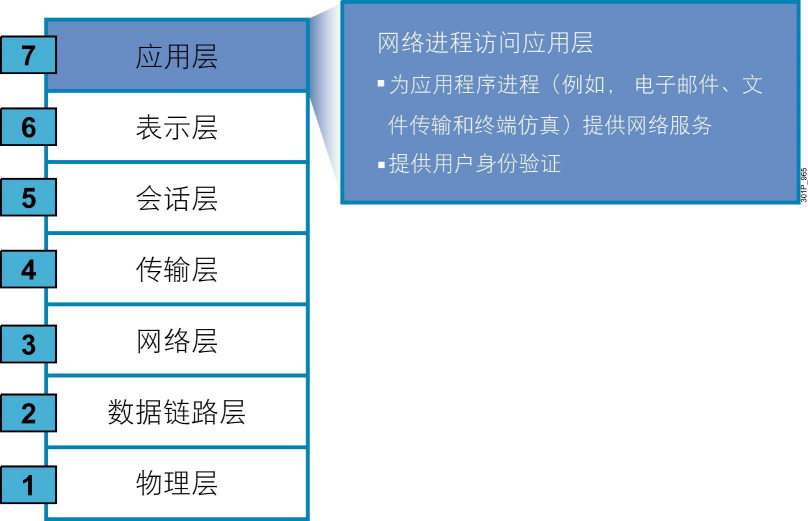

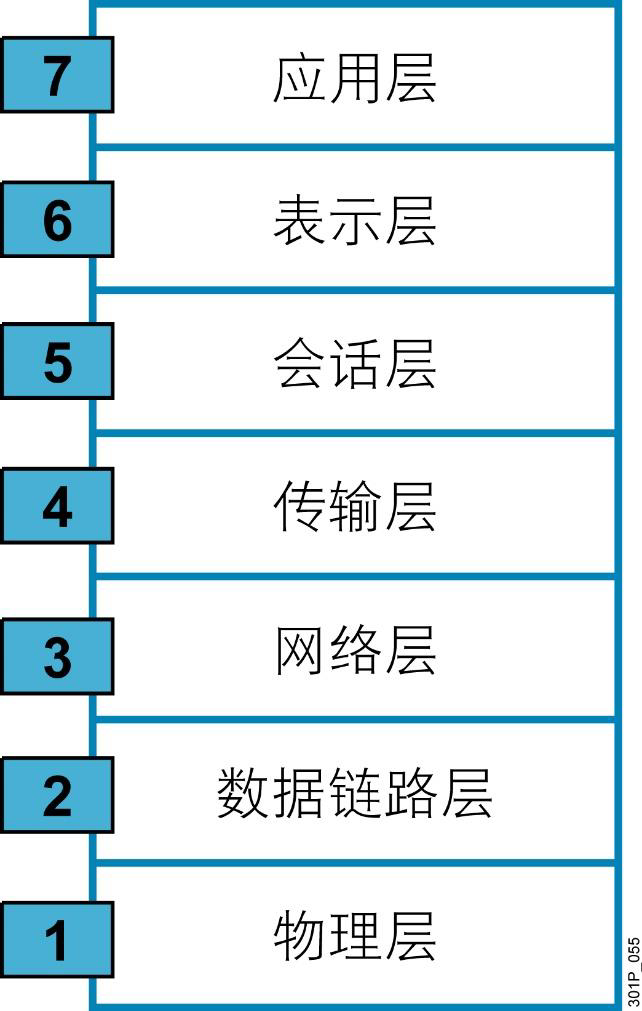

OSI模型的七層結構：（必須記住）

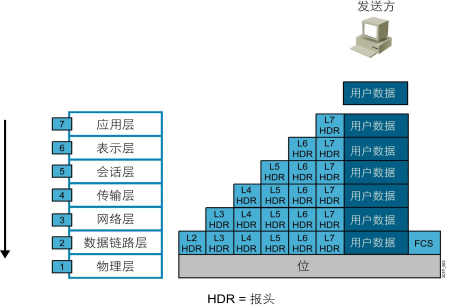

數據封裝

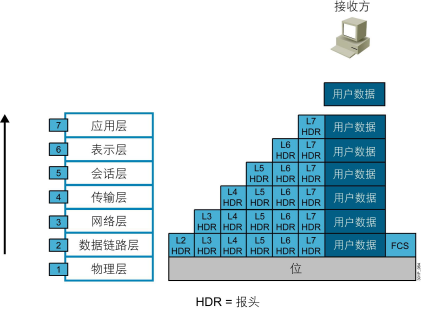

數據解封

以太網橋

交換式以太網的優勢：
    擴展了網絡帶寬
    分割了網絡沖突域，使網絡沖突被限制在最小的范圍內
    交換機作為更加智能的交換設備，能夠提供更多用戶所要求的功能：優先級、虛擬網、遠程檢測……
以太網橋工作原理

以太網橋監聽數據幀中源MAC地址，學習MAC，建立MAC表
    對于未知MAC地址，網橋將轉發到除接收該幀的端口之外的所有端口
    當網橋接到一個數據幀時，如果該幀的目的位于接收端口所在網段上，它就過濾掉該數據幀；如果目的MAC地址在位于另外一個端口，網橋就將該幀轉發到該端口
    當網橋接到廣播幀時候，它立即轉發到除接收端口之外的所有其他端口

TCP/IP 協議棧

Transmission Control Protocol
    /Internet Protocol
    傳輸控制協議/因特網互聯協議
TCP/IP是一個Protocol Stack，包括TCP、IP、UDP、ICMP、RIP、TELNET、FTP、SMTP、ARP等許多協議
最早發源于美國國防部（縮寫為DoD）的因特網的前身ARPA網項目，1983年1月1日，TCP/IP取代了舊的網絡控制協議NCP，成為今天的互聯網和局域網的基石和標準。由互聯網工程任務組負責維護。
共定義了四層
和ISO參考模型的分層有對應關系

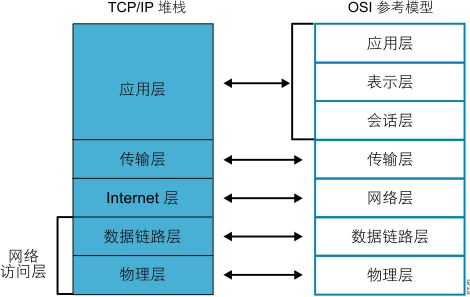

TCP/IP 協議棧和 OSI 模型

TCP特性

    工作在傳輸層面向連接協議
    全雙工協議
    半關閉
    錯誤檢查
    將數據打包成段，排序
    確認機制
    數據恢復，重傳
    流量控制，滑動窗口
    擁塞控制，慢啟動和擁塞避免算法

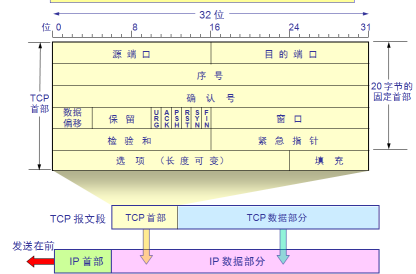

    源端口、目標端口：計算機上的進程要和其他進程通信是要通過計算機端口的，而一個計算機端口某個時刻只能被一個進程占用，所以通過指定源端口和目標端口，就可以知道是哪兩個進程需要通信。源端口、目標端口是用16位表示的，可推算計算機的端口個數為2^16個
    序列號：表示本報文段所發送數據的第一個字節的編號。在TCP連接中所傳送的字節流的每一個字節都會按順序編號。由于序列號由32位表示，所以每2^32個字節，就會出現序列號回繞，再次從0 開始
    確認號：表示接收方期望收到發送方下一個報文段的第一個字節數據的編號。也就是告訴發送發：我希望你（指發送方）下次發送的數據的第一個字節數據的編號是這個確認號。也就是告訴發送方：我希望你（指發送方）下次發送給我的TCP報文段的序列號字段的值是這個確認號
    數據偏移：由于TCP首部包含一個長度可變的選項部分，所以需要這么一個值來指定這個TCP報文段到底有多長。它指出TCP 報文段的數據起始處距離TCP 報文段的起始處有多遠，即TCP報文段的首部長度。該字段的單位是32位字，即：4個字節
    URG：表示本報文段中發送的數據是否包含緊急數據。后面的緊急指針字段（urgent pointer）只有當URG=1時才有效
    ACK：表示是否前面的確認號字段是否有效。ACK=1，表示有效。只有當ACK=1時，前面的確認號字段才有效。TCP規定，連接建立后，ACK必須為1,帶ACK標志的TCP報文段稱為確認報文段
    PSH：提示接收端應用程序應該立即從TCP接收緩沖區中讀走數據，為接收后續數據騰出空間。如果為1，則表示對方應當立即把數據提交給上層應用，而不是緩存起來，如果應用程序不將接收到的數據讀走，就會一直停留在TCP接收緩沖區中
    RST：如果收到一個RST=1的報文，說明與主機的連接出現了嚴重錯誤（如主機崩潰），必須釋放連接，然后再重新建立連接?；蛘哒f明上次發送給主機的數據有問題，主機拒絕響應，帶RST標志的TCP報文段稱為復位報文段
    SYN：在建立連接時使用，用來同步序號。當SYN=1，ACK=0時，表示這是一個請求建立連接的報文段；當SYN=1，ACK=1時，表示對方同意建立連接。SYN=1，說明這是一個請求建立連接或同意建立連接的報文。只有在前兩次握手中SYN才置為1，帶SYN標志的TCP報文段稱為同步報文段
    FIN：表示通知對方本端要關閉連接了，標記數據是否發送完畢。如果FIN=1，即告訴對方：“我的數據已經發送完畢，你可以釋放連接了”，帶FIN標志的TCP報文段稱為結束報文段
窗口大?。罕硎粳F在運行對方發送的數據量，也就是告訴對方，從本報文段的確認號開始允許對方發送的數據量
    校驗和：提供額外的可靠性
    緊急指針：標記緊急數據在數據字段中的位置。
    選項部分：其最大長度可根據TCP首部長度進行推算。TCP首部長度用4位表示，選項部分最長為：(2^4-1)*4-20=40字節

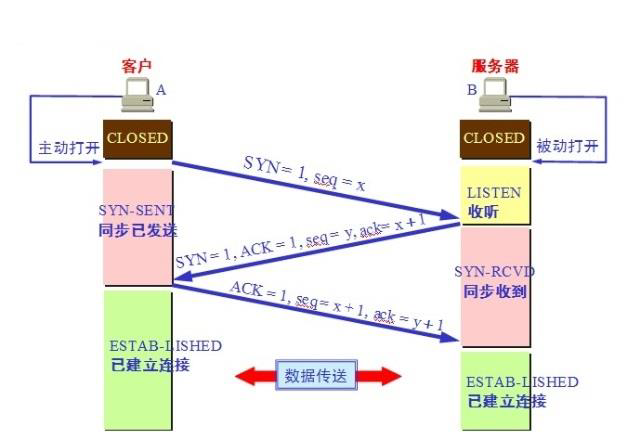

TCP三次握手（必記）

第一次握手：建立連接?？蛻舳税l送連接請求報文段，將SYN位置為1，Sequence Number為x；然后，客戶端進入SYN_SEND狀態，等待服務器的確認

第二次握手：服務器收到SYN報文段。服務器收到客戶端的SYN報文段，需要對這個SYN報文段進行確認，設置Acknowledgment Number為x+1(Sequence Number+1)；同時，自己自己還要發送SYN請求信息，將SYN位置為1，Sequence Number為y；服務器端將上述所有信息放到一個報文段（即SYN+ACK報文段）中，一并發送給客戶端，此時服務器進入SYN_RECV狀態

第三次握手：客戶端收到服務器的SYN+ACK報文段。然后將Acknowledgment Number設置為y+1，向服務器發送ACK報文段，這個報文段發送完畢以后，客戶端和服務器端都進入ESTABLISHED狀態，完成TCP三次握手

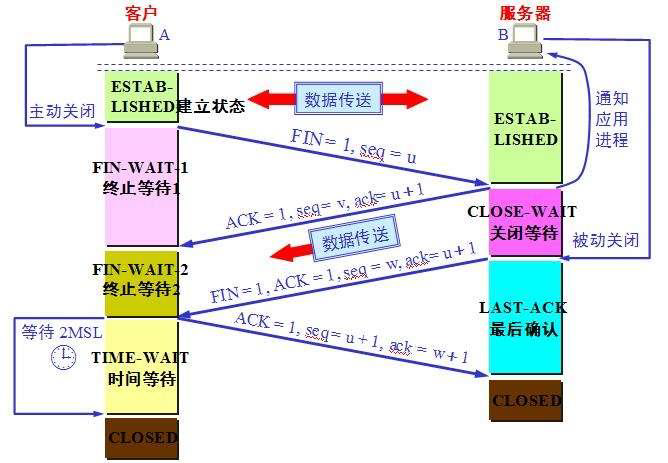

TCP四次揮手（必記）

第一次分手：主機1（可以使客戶端，也可以是服務器端），設置Sequence Number和Acknowledgment Number，向主機2發送一個FIN報文段；此時，主機1進入FIN_WAIT_1狀態；這表示主機1沒有數據要發送給主機2了

第二次分手：主機2收到了主機1發送的FIN報文段，向主機1回一個ACK報文段，Acknowledgment Number為Sequence Number加1；主機1進入FIN_WAIT_2狀態；主機2告訴主機1，我“同意”你的關閉請求

第三次分手：主機2向主機1發送FIN報文段，請求關閉連接，同時主機2進入LAST_ACK狀態

第四次分手：主機1收到主機2發送的FIN報文段，向主機2發送ACK報文段，然后主機1進入TIME_WAIT狀態；主機2收到主機1的ACK報文段以后，就關閉連接；此時，主機1等待2MSL后依然沒有收到回復，則證明Server端已正常關閉，那好，主機1也可以關閉連接了

上圖名詞解釋：

CLOSED 沒有任何連接狀態
LISTEN 偵聽狀態，等待來自遠方TCP端口的連接請求
SYN-SENT 在發送連接請求后，等待對方確認
SYN-RECEIVED 在收到和發送一個連接請求后，等待對方確認
ESTABLISHED 代表傳輸連接建立，雙方進入數據傳送狀態
FIN-WAIT-1 主動關閉,主機已發送關閉連接請求，等待對方確認
FIN-WAIT-2 主動關閉,主機已收到對方關閉傳輸連接確認，等待對方發送關閉傳輸連接請求
TIME-WAIT 完成雙向傳輸連接關閉，等待所有分組消失
CLOSE-WAIT 被動關閉,收到對方發來的關閉連接請求，并已確認
LAST-ACK 被動關閉,等待最后一個關閉傳輸連接確認，并等待所有分組消失
CLOSING 雙方同時嘗試關閉傳輸連接，等待對方確認
客戶端的典型狀態轉移

    客戶端通過connect系統調用主動與服務器建立連接connect系統調用首先給服務器發送一個同步報文段，使連接轉移到SYN_SENT狀態。
    此后connect系統調用可能因為如下兩個原因失敗返回：
    1、如果connect連接的目標端口不存在（未被任何進程監聽），或者該端口仍被處于TIME_WAIT狀態的連接所占用（見后文），則服務器將給客戶端發送一個復位報文段，connect調用失敗。
    2、如果目標端口存在，但connect在超時時間內未收到服務器的確認報文段，則connect調用失敗。
    connect調用失敗將使連接立即返回到初始的CLOSED狀態。如果客戶端成功收到服務器的同步報文段和確認，則connect調用成功返回，連接轉移至ESTABLISHED狀態

    當客戶端執行主動關閉時，它將向服務器發送一個結束報文段，同時連接進入FIN_WAIT_1狀態。若此時客戶端收到服務器專門用于確認目的的確認報文段，則連接轉移至FIN_WAIT_2狀態。當客戶端處于FIN_WAIT_2狀態時，服務器處于CLOSE_WAIT狀態，這一對狀態是可能發生半關閉的狀態。此時如果服務器也關閉連接（發送結束報文段），則客戶端將給予確認并進入TIME_WAIT狀態
    客戶端從FIN_WAIT_1狀態可能直接進入TIME_WAIT狀態（不經過FIN_WAIT_2狀態），前提是處于FIN_WAIT_1狀態的服務器直接收到帶確認信息的結束報文段（而不是先收到確認報文段，再收到結束報文段）

    處于FIN_WAIT_2狀態的客戶端需要等待服務器發送結束報文段，才能轉移至TIME_WAIT狀態，否則它將一直停留在這個狀態。如果不是為了在半關閉狀態下繼續接收數據，連接長時間地停留在FIN_WAIT_2狀態并無益處。連接停留在FIN_WAIT_2狀態的情況可能發生在：客戶端執行半關閉后，未等服務器關閉連接就強行退出了。此時客戶端連接由內核來接管，可稱之為孤兒連接（和孤兒進程類似）。
    Linux為了防止孤兒連接長時間存留在內核中，定義了兩個內核參數：
    /proc/sys/net/ipv4/tcp_max_orphans 指定內核能接管的孤兒連接數目
    /proc/sys/net/ipv4/tcp_fin_timeout 指定孤兒連接在內核中生存的時間
TCP超時重傳

    異常網絡狀況下（開始出現超時或丟包），TCP控制數據傳輸以保證其承諾的可靠服務
    TCP服務必須能夠重傳超時時間內未收到確認的TCP報文段。為此，TCP模塊為每個TCP報文段都維護一個重傳定時器，該定時器在TCP報文段第一次被發送時啟動。如果超時時間內未收到接收方的應答，TCP模塊將重傳TCP報文段并重置定時器。至于下次重傳的超時時間如何選擇，以及最多執行多少次重傳，就是TCP的重傳策略
    與TCP超時重傳相關的兩個內核參數：
    /proc/sys/net/ipv4/tcp_retries1，指定在底層IP接管之前TCP最少執行的重傳次數，默認值是3
    /proc/sys/net/ipv4/tcp_retries2，指定連接放棄前TCP最多可以執行的重傳次數，默認值是15（一般對應13～30min）
擁塞控制

    TCP為提高網絡利用率，降低丟包率，并保證網絡資源對每條數據流的公平性。即所謂的擁塞控制
    TCP擁塞控制的標準文檔是RFC 5681，其中詳細介紹了擁塞控制的四個部分：慢啟動（slow start）、擁塞避免（congestion avoidance）、快速重傳（fast retransmit）和快速恢復（fast recovery）。擁塞控制算法在Linux下有多種實現，比如reno算法、vegas算法和cubic算法等。它們或者部分或者全部實現了上述四個部分
    當前所使用的擁塞控制算法
    /proc/sys/net/ipv4/tcp_congestion_control
TCP協議

    傳輸層通過port號，確定應用層協議
    Port number:
    tcp：傳輸控制協議，面向連接的協議；通信前需要建立虛擬鏈路；結束后拆除鏈路
            0-65535
    udp：User Datagram Protocol，無連接的協議
            0-65535
    IANA:互聯網數字分配機構（負責域名，數字資源，協議分配）
             0-1023：系統端口或特權端口(僅管理員可用) ，眾所周知，永久的分配給固定的系統應用使用，22/tcp(ssh), 80/tcp(http), 443/tcp(https)
             1024-49151：用戶端口或注冊端口，但要求并不嚴格，分配給程序注冊為某應用使用，1433/tcp(SqlServer)，1521/tcp(oracle),
3306/tcp(mysql),11211/tcp/udp(memcached)
    49152-65535：動態端口或私有端口，客戶端程序隨機使用的端口

    其范圍的定義：/proc/sys/net/ipv4/ip_local_port_range
