lvs負載集群實驗（實現wordpress）

oranix ? 2017-05-10 20:15 ? Linux干貨

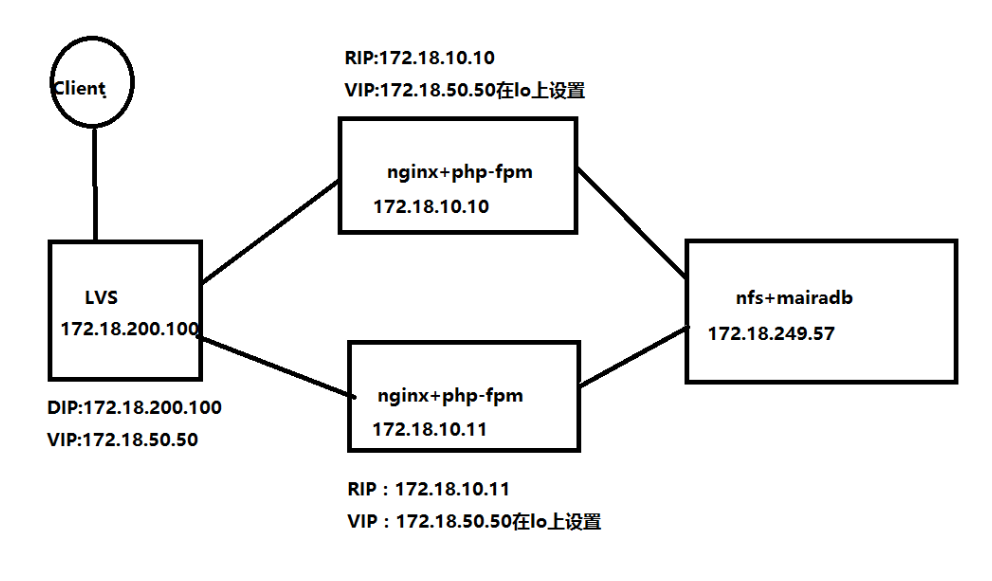

項目要求：

(1) lvs 調度兩臺 nginx+php-fpmreal-server，采用 dr 模型，調度算法為 rr

(2) mariadb 為 real-server 提供數據庫，nfs 掛載至 2 臺 real-server 提供文件服務

(3) 由于實驗環境地址沖突將VIP替換為172.18.60.60

實施步驟：

一、配置NFS+mariadb-server端

1、使用yum安裝相關軟件

[root@localhost
~]# yum install -y nfs-utils rpcbind mysql-server nginx

2、啟動數據庫，配置數據庫，創建數據庫和授權用戶，并退出

[root@localhost
~]# service start mysqld

[root@localhost
~]# mysql

mysql>
create database wpdb;

Query
OK, 1 row affected (0.00 sec)

mysql>
grant all on wpdb.* to ‘wpuser’@’172.18.%’ identified by ‘wppass’;

Query
OK, 0 rows affected (0.00 sec)

mysql>
exit

Bye

3、創建data目錄，下載wordpress安裝包并解壓，并且賦予wordpress文件夾屬主屬組

[root@localhost
~]# mkdir /data/

[root@localhost
~]# cd /data/

wget
ftp://172.18.0.1/pub/Sources/sources/httpd/wordpress-4.3.1-zh_CN.zip

[root@localhost
~]#unzip wordpress-4.3.1-zh_CN.zip

[root@localhost
data]# chown -R nginx.nginx /data/wordpress

[root@localhost
data]# ll

drwxr-xr-x
5 nginx nginx 4096 Sep 16 2015 wordpress

-rw-r–r–
1 root root 7518362 May
9 20:59 wordpress-4.3.1-zh_CN.zip

4、設置文件夾共享

[root@localhost
data]# vim /etc/exports

/data/wordpress
172.18.10.1[01](rw)

5、啟動nfs服務，注意，必須優先啟動rpcbind服務，才能成功啟動nfs服務，不然報錯。

[root@localhost
data]# service rpcbind start

Starting
rpcbind:
[ OK ]

[root@localhost
data]# service nfs start

Starting
NFS services: [ OK ]

Starting
NFS quotas: [ OK ]

Starting
NFS mountd: [ OK ]

Starting
NFS daemon: [ OK ]

Starting
RPC idmapd: [ OK ]

6、查看共享的文件服務

[root@localhost
data]# showmount -e 172.18.249.57

Export
list for 172.18.249.57:

/data/wordpress
172.18.10.1[01]

成功共享

二、配置Nginx+php-fpm server1端

1、 使用yum安裝相關服務

[root@localhost
~]# yum install -y nginx php-fpm php-mysql nfs-utils

2、 創建文件路徑wordpress目錄

[root@localhost
~]# mkdir -pv /data/wordpress

3、 啟動nginx服務，并編輯相關配置文件wdps.conf

[root@localhost
~]# vim /etc/nginx/conf.d/wdps.conf

server
{

listen 80 default_server;

server_name www.magedu.com;

root /data/wordpress/;

index index.php index.html index.htm;

location / {

}

location ~ \.php$ {

fastcgi_pass 127.0.0.1:9000;

fastcgi_index index.php;

fastcgi_param SCRIPT_FILENAME
/data/wordpress/$fastcgi_script_name;

include fastcgi_params;

}

}

[root@localhost
conf.d]# scp wdps.conf 172.18.10.11:/etc/nginx/conf.d/wdps.conf

[root@localhost
conf.d]# vim default.conf

刪除 default_server字段

4、 啟動nginx

[root@localhost
conf.d]# nginx

[root@localhost
conf.d]# ss –tnl

5、 啟動php-fpm服務

[root@localhost
~]# service php-fpm start

Starting
php-fpm: [
OK ]

6、 將后端共享的wordpress文件夾掛載

[root@localhost
data]# mount -t nfs 172.18.249.57:/data/wordpress /data/wordpress

7、 編寫lvs-dr腳本

[root@localhost
~]# vim dr.sh

#!/bin/bash

VIP=172.18.50.50

case
“$1” in

start)

echo “配置 lvsRealServer 開始…”

ifconfig lo:0 $VIP broadcast $VIP
netmask 255.255.255.255 up ## 配置 VIP

route add -host $VIP dev lo:0 ## 添加主機路由

## 限制響應和通告級別

echo “1” >
/proc/sys/net/ipv4/conf/lo/arp_ignore

echo “1” >
/proc/sys/net/ipv4/conf/all/arp_ignore

echo “2” >
/proc/sys/net/ipv4/conf/lo/arp_announce

echo “2” >
/proc/sys/net/ipv4/conf/all/arp_announce

;;

stop)

echo “正在關閉 lvsRealserver”

ifconfiglo:0down

echo “0” >
/proc/sys/net/ipv4/conf/lo/arp_ignore

echo “0” >
/proc/sys/net/ipv4/conf/all/arp_ignore

echo “0” >
/proc/sys/net/ipv4/conf/lo/arp_announce

echo “0” >
/proc/sys/net/ipv4/conf/all/arp_announce

;;

*)

echo “用法：$0{start|stop}”

exit 1

esac

[root@localhost
~]# bash dr.sh start

配置 lvsRealServer 開始…

[root@localhost
~]# scp dr.sh 172.18.10.11:/root/

[root@localhost
~]# ip a

1:
lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN

link/loopback 00:00:00:00:00:00 brd
00:00:00:00:00:00

inet 127.0.0.1/8 scope host lo

inet 172.18.50.50/32 brd 172.18.50.50 scope
global lo:0

inet6 ::1/128 scope host

valid_lft forever preferred_lft forever

2:
eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state
UP qlen 1000

link/ether 00:0c:29:07:27:ff brd
ff:ff:ff:ff:ff:ff

inet 172.18.10.10/16 brd 172.18.255.255
scope global eth1

inet6 fe80::20c:29ff:fe07:27ff/64 scope
link

valid_lft forever preferred_lft forever

三、配置Nginx+php-fpm server2 端

8、 使用yum安裝相關服務

[root@localhost
~]# yum install -y nginx php-fpm php-mysql nfs-utils

9、 創建文件路徑wordpress目錄

[root@localhost
~]# mkdir -pv /data/wordpress

10、 啟動nginx服務，并編輯相關配置文件wdps.conf

[root@localhost
~]# vim /etc/nginx/conf.d/wdps.conf

server
{

listen 80 default_server;

server_name www.magedu.com;

root /data/wordpress/;

index index.php index.html index.htm;

location / {

}

location ~ \.php$ {

fastcgi_pass 127.0.0.1:9000;

fastcgi_index index.php;

fastcgi_param SCRIPT_FILENAME
/data/wordpress/$fastcgi_script_name;

include fastcgi_params;

}

}

[root@localhost
conf.d]# scp wdps.conf 172.18.10.11:/etc/nginx/conf.d/wdps.conf

[root@localhost
conf.d]# vim default.conf

刪除 default_server字段

11、 啟動nginx

[root@localhost
conf.d]# nginx

[root@localhost
conf.d]# ss –tnl

12、 啟動php-fpm服務

[root@localhost
~]# service php-fpm start

Starting
php-fpm: [ OK ]

13、 將后端共享的wordpress文件夾掛載

[root@localhost
data]# mount -t nfs 172.18.249.57:/data/wordpress /data/wordpress

14、 編寫lvs-dr腳本

[root@localhost
~]# vim dr.sh

#!/bin/bash

VIP=172.18.50.50

case
“$1” in

start)

echo “配置 lvsRealServer 開始…”

ifconfig lo:0 $VIP broadcast $VIP
netmask 255.255.255.255 up ## 配置 VIP

route add -host $VIP dev lo:0 ## 添加主機路由

## 限制響應和通告級別

echo “1” >
/proc/sys/net/ipv4/conf/lo/arp_ignore

echo “1” >
/proc/sys/net/ipv4/conf/all/arp_ignore

echo “2” >
/proc/sys/net/ipv4/conf/lo/arp_announce

echo “2” >
/proc/sys/net/ipv4/conf/all/arp_announce

;;

stop)

echo “正在關閉 lvsRealserver”

ifconfiglo:0down

echo “0” >
/proc/sys/net/ipv4/conf/lo/arp_ignore

echo “0” >
/proc/sys/net/ipv4/conf/all/arp_ignore

echo “0” >
/proc/sys/net/ipv4/conf/lo/arp_announce

echo “0” >
/proc/sys/net/ipv4/conf/all/arp_announce

;;

*)

echo “用法：$0{start|stop}”

exit 1

esac

[root@localhost
~]# bash dr.sh start

配置 lvsRealServer 開始…

[root@localhost
~]# scp dr.sh 172.18.10.11:/root/

[root@localhost
~]# ip a

1:
lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN

link/loopback 00:00:00:00:00:00 brd
00:00:00:00:00:00

inet 127.0.0.1/8 scope host lo

inet 172.18.50.50/32 brd 172.18.50.50 scope
global lo:0

inet6 ::1/128 scope host

valid_lft forever preferred_lft forever

2:
eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state
UP qlen 1000

link/ether 00:0c:29:07:27:ff brd
ff:ff:ff:ff:ff:ff

inet 172.18.10.10/16 brd 172.18.255.255
scope global eth1

inet6 fe80::20c:29ff:fe07:27ff/64 scope
link

valid_lft forever preferred_lft forever

四、配置LVS-server端

1、 安裝ipvsadm

[root@localhost
~]# yum install ipvsadm

2、 添加網卡別名，并查看

[root@localhost
~]# ip addr add 172.18.50.50/32 dev eth1

[root@localhost
~]# ip a

1:
lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN

link/loopback 00:00:00:00:00:00 brd
00:00:00:00:00:00

inet 127.0.0.1/8 scope host lo

inet6 ::1/128 scope host

valid_lft forever preferred_lft forever

2:
eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state
UP qlen 1000

link/ether 00:0c:29:23:f3:8d brd
ff:ff:ff:ff:ff:ff

inet 172.18.200.100/16 brd 172.18.255.255
scope global eth1

inet 172.18.50.50/16 scope global secondary
eth1

inet6 fe80::20c:29ff:fe23:f38d/64 scope
link

valid_lft forever preferred_lft forever

3、 配置負載均衡

[root@localhost
~]# ipvsadm -A -t 172.18.50.50:80 -s rr ##新增集群服務，使用rr輪巡模式

4、為集群添加real-server

[root@localhost
~]# ipvsadm -a -t 172.18.50.50:80 -r 172.18.10.10:80 -g

[root@localhost
~]# ipvsadm -a -t 172.18.50.50:80 -r 172.18.10.11:80 –g

5、查看集群規則

[root@localhost
~]# ipvsadm -Ln

IP
Virtual Server version 1.2.1 (size=4096)

Prot
LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 172.18.50.50:80 rr

-> 172.18.10.10:80 Route 1
0 0

-> 172.18.10.11:80 Route 1
0 0

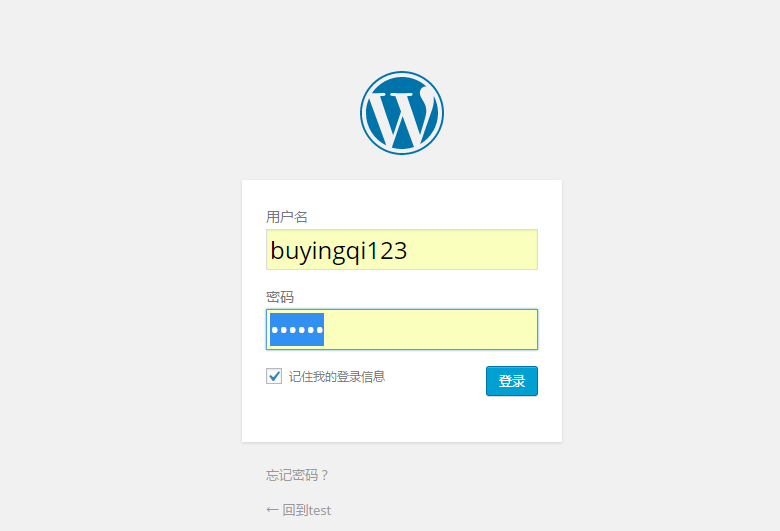

打開瀏覽器，輸出172.18.50.50

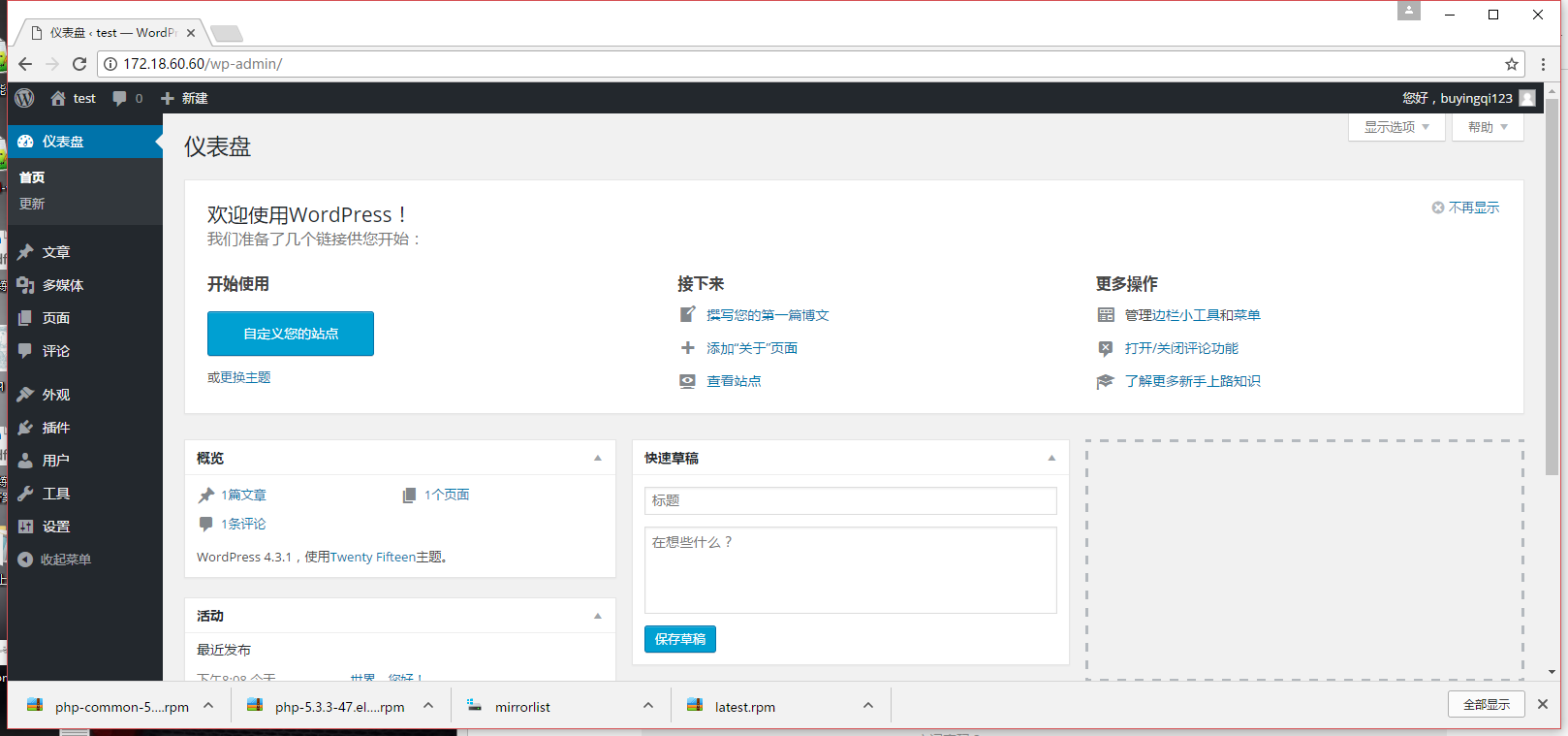

成功訪問

lvs負載集群實驗（實現wordpress）

原創文章，作者：oranix，如若轉載，請注明出處：http://www.www58058.com/75156
