keepalived實現lvs的高可用

lvs可以做到內核級別的四層負載均衡，具有非常強悍的負載均衡能力。但是，當我們構建lvs的負載均衡集群的時候也會面臨一些很嚴重的問題：

• lvs的單點故障：當lvs負載均衡器出現故障的時候，那么后端所有的服務器都將無法訪問；

• lvs對后臺服務器沒有健康監測機制：當后臺服務器宕機之后lvs還是會調度服務到后臺的服務器；

所以我們就需要一款工具來解決以上問題。

keepalived是基于VRRP協議進行工作的，其內部結構為：

• lvs wrapper：提供lvs的調度

• checker：進行rs的健康監測機制，配置lvs wrapper進行調度

• VRRP stack：調用vrrp協議進行工作

• smtp：進行郵件通知

• watchdog：發現keepalived內部服務異常立即重啟服務，防止軟件故障；

一、實驗環境

4臺服務器，兩臺lvs負載均衡，兩臺RS服務器提供http服務：

• lvs-1：192.168.11.100

• lvs-2：192.168.11.101

• RS-1：192.168.11.201

• RS-2：192.168.11.202

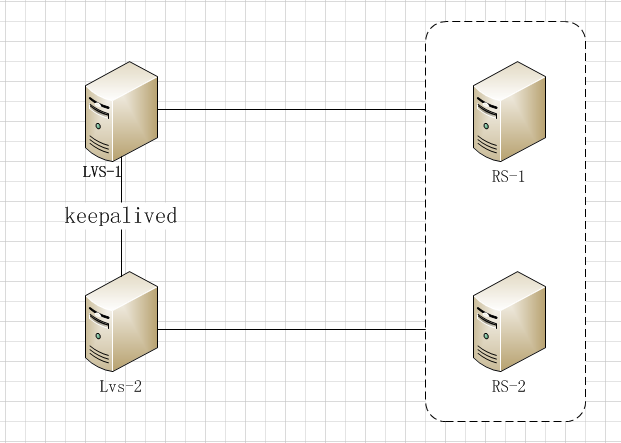

拓撲如下：

二、實驗步驟

RS配置：

1. 安裝nginx并提供網頁

2. 配置Lvs-DR調度方法，在rs執行如下腳本：

   #RS服務器配置VIP地址和主機路由，并且關閉arp應答和響應# #!/bin/bash #  VIP=192.168.11.250 NETMASK=255.255.255.255 BRO=192.168.11.230 NETWORK=lo:0  case $1 in start)         echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore         echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce         echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore         echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce         ifconfig $NETWORK $VIP netmask $NETMASK broadcast $BRO up         route add -host $VIP $NETWORK ;; stop)         echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore         echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce         echo 0 > /proc/sys/net/ipv4/conf/lo/arp_ignore         echo 0 > /proc/sys/net/ipv4/conf/lo/arp_announce         ifconfig $NETWORK down         route del -host $VIP $NETWORK ;; *)         echo "Usage:$0 [start|stop]" esac

keepalived配置：

1. 采用lvs-dr調度算法，兩臺lvs服務器都需要安裝keepalived

    yum install -y keepalived ipvsadm

2. 編輯keepalived配置文件/etc/keepalived/keepalived.conf，兩臺lvs配置文件需要一致：

    ! Configuration File for keepalived  global_defs {    notification_email {         root@localhost  #當主從服務器發生變更的時候發郵件到此郵箱進行通知#    }    notification_email_from keepalived@localhost  #通過keepalived@localhost發郵件#    smtp_server 127.0.0.1  #smtp服務器配置#    smtp_connect_timeout 30  #smtp服務器連接超時時長#    router_id node1    #運行keepalived機器的標識#    vrrp_mcast_group4    224.0.115.15 #組播地址為224.0.115.115# }  vrrp_instance VI_1 {   #vrrp VI_1實例#     stater MASTER    #本機為MASTER#     interface ens33    #虛擬ip配置到ens33網卡#     virtual_router_id 14  #虛擬路由編號為14#     priority 100    #自身優先級為100，范圍從1-254#     advert_int 1    #每1秒鐘發出一次組播信息通告自身優先級和虛擬路由編號#     authentication {   #進行認證#         auth_type PASS   #認證方法為簡單字符認證#         auth_pass b1946ac9  #認證字符為b1946ac9，兩臺服務器需要一致#     }     virtual_ipaddress {            192.168.11.250/24 dev ens33  #浮動ip地址為192.168.11.250，并且配置為ens33的輔助ip，也可以綁定到別名網卡上#     } }  virtual_server 192.168.11.250 80 {  #lvs的vip地址#         delay_loop 3     #lvs輪詢時間間隔#         lb_algo rr      #RS調度算法為輪詢# lb_kind DR        #LVS調度方式為DR#         protocol TCP     #使用的協議，僅支持TCP協議#          real_server 192.168.11.201 80 {  #RS-1的地址和端口#                 weight 1     #RS-1權重為1#                 HTTP_GET {     #做應用層健康狀況監測#                         url {                                 path /  #要監控的url為/#                                 status_code 200  #響應狀態碼為200表示健康#                         }                 }                 connect_timeout 1   #RS連接超時時長為1秒#                 nb_get_retry 3    #最大重試連接次數為3次#                 delay_before_retry 1  #兩次連接重試間隔為1秒#         }         real_server 192.168.11.202 80 {  #第二臺RS#                 weight 1                 HTTP_GET {                         url {                                 path /                                 status_code 200                         }                 }                 connect_timeout 1                 nb_get_retry 3                 delay_before_retry 1 }

3. 兩臺lvs都需要做如此配置，不過第二臺服務器需要修改優先級和狀態為BACKUP；

4. 啟動keepalived，然后通過ipvsadm -ln可以看到lvs已經配置成功，當一臺RS的網頁文件被刪除之后則被認為RS故障，會從ipvs中移除。

注意：

RS還可以進行傳輸層的健康狀態檢測，參數為：

TCP_CHECK {

connect_ip #向RS的那個地址發起健康狀態檢測，默認為RIP#

connect_port #想RS的哪個端口發起健康狀態檢測，默認為提供服務的端口#

bindto #發出健康狀態檢測的源地址，默認為lvs的dip#

bindto #發出健康狀態檢測的源端口，默認為lvs的對外提供服務端口#

connect_timeout #超時連接時長#

}
