5.20 TOMCAT

需要安裝JDK JAVA Development Kit //JAVA 2 SE 的接口

?
?

TOMCAT 的安裝：

• yum 安裝


  #yum install -y java-1.8.0-openjdk-devel


  如下界面出現的話就是安裝OK





  注意：安裝完成后，要配置JAVA_HOME環境變量，指向java的安裝路徑；


  OpenJDK：


  JAVA_HOME=/usr


  Oracle JDK:


  JAVA_HOME=/usr/java/jdk_VERSION


  ?
  ?

  設定JAVAHOME 變量


  cat /etc/profile.d/java.sh


  export JAVA_HOME=/usr


  • java 2 EE


    servlet ：web app 類庫


    JSP：JAVA Server Page //將JAVA代碼嵌入到html文件中


    ?
    ?

    .jsp –>jasper–> .java –> javac –> .class –> jvm


    注意：基于jasper將靜態輸出的數據轉為java代碼進行輸出，結果為servlet規范的代碼；


    JSP Container：


    JSP + Servlet Container


    ?
    ?

    Java Web Server：JWS


    ASF：JServ


    ?
    ?

    Tomcat 3.x


    Tomcat 4.x


    Catalina


    TOMCAT 就是java 2 EE 的一種


    能解析的協議：


    http、jsp


    ?
    ?

• TOMCAT 的應用：


  安裝tomcat


  • #yum install tomcat tomcat-webapps tomcat-admin-webapps


    systemctl start tomcat


    綠色安裝


    #wget ftp://172.18.0.1/pub/Sources/6.x86_64/tomcat/apache-tomcat-8.0.23.tar.gz


    #tar xf apache-tomcat-8.0.23.tar.gz -C /usr/local/


    #ln apache-tomcat-8.0.23 tomcat -s


    #useradd -r tomcat


    #chown -R :tomcat * //為填加tomcat的可讀權限；權限不能設置太大


    #chown -R tomcat logs work temp conf //某些特定的文件夾


    [48.62root@localhost tomcat]35#cat > /etc/profile.d/tomcat.sh << EOF


    > export CATALINA_HOME=/usr/local/tomcat


    > export PATH=$catalina_HOME/bin:$PATH


    > EOF


    # su – tomcat -c ‘/usr/local/tomcat/bin/catalina.sh start’ //注意要以tomcat用戶啟動


  ?
  ?

  ?
  ?

  配置tomcat : /etc/tomcat


  server.xml : 主配置文件


  web.xml：每個webapp只有”部署”后才能被訪問，它的部署方式通常由web.xml進行定義，其存放位置為WEB-INF/目錄中；此文件為所有的webapps提供默認配置；


  context.xml：每個web都可以專用的配置文件，它通常由專用的配置文件context.xml來定義，其存放位置為WEB-INF/目錄中；此文件為所有的webapps提供默認配置；


  tomcat-users.xml：用戶認證的賬號和密碼文件；


  catalina.policy：當使用-security選項啟動tomcat時，用于為tomcat設置安全策略；


  catalina.properties：Java屬性的定義文件，用于設定類加載器路徑，以及一些與JVM調優相關參數；


  logging.properties：日志系統相關的配置


  ?
  ?

  主配基本內容：


  示例：


  <Server port=”8005″ shutdown=”SHUTDOWN”> // 關閉tomcat的控制端口和命令，注意修改





  ?
  ?




  defaulthost 默認的虛擬主機


  host 相當于之前虛擬主機





  <Host name=”localhost”


  appBase=”webapps”　　　//相當于網頁根目錄


  unpackWARs=”true” //是否解包


  autoDeploy=”true”> //自動部署


  ?
  ?

  <Valve className=”org.apache.catalina.valves.AccessLogValve” //類名，指定的，名字逆序書寫


  directory=”logs”


  prefix=”localhost_access_log” suffix=”.txt”


  pattern=”%h %l %u %t &quot;%r&quot; %s %b” />


  ?
  ?

  組件大概構成：


  每一個組件都由一個Java”類“實現，這些組件大體可分為以下幾個類型：


  頂級組件：Server


  服務類組件：Service


  連接器組件：http, https, ajp


  容器類：Engine, Host, Context


  被嵌套類：valve, logger, realm, loader, manager, …


  集群類組件：listener, cluster, …


  tomcat的目錄結構 //


  bin：腳本，及啟動時用到的類；


  conf：配置文件目錄；


  lib：庫文件，Java類庫，jar；


  logs：日志文件目錄；


  temp：臨時文件目錄；


  webapps：webapp的默認目錄；


  work：工作目錄；//





  ROOT：相當于主頁根目錄；主頁根目錄的映射


  ?
  ?

  ?
  ?

  JSP WebAPP的組織結構：應用程序基本都遵循這個目錄結構


  /: webapps的根目錄；每個應用程序都有一個該目錄


  index.jsp：主頁；


  WEB-INF/：當前webapp的私有資源路徑；通常用于存儲當前webapp的web.xml和context.xml配置文件；


  META-INF/：類似于WEB-INF/；不會被用戶訪問到


  classes/：類文件，當前webapp所提供的類；


  lib/：類文件，當前webapp所提供的類，被打包為jar格式；


  webapp歸檔格式：


  .war：webapp


  .jar：EJB的類打包文件；


  .rar：資源適配器類打包文件；


  .ear：企業級webapp；


  部署 //：應用程序依賴到的類必須被加載到JVM（JAVA虛擬機）中才能運行


  deploy：將webapp的源文件放置于目標目錄(網頁程序文件存放目錄)，配置tomcat服務器能夠基于web.xml和context.xml文件中定義的路徑來訪問此webapp；將其特有的類和依賴的類通過class loader裝載至JVM





  自動部署：//不建議用，通過測試可以


  hi6u&%Xw6FL0^)^Hv#


  部署有兩種方式：


  自動部署：auto deploy


  手動部署:


  冷部署：把webapp復制到指定的位置，而后才啟動tomcat；


  熱部署：在不停止tomcat的前提下進行部署；


  部署工具：manager、ant腳本、tcd(tomcat client deployer)等；????????????????????????????????????????


  undeploy：反部署，停止webapp，并從tomcat實例上卸載webapp；


  start：啟動處于停止狀態的webapp；


  stop：停止webapp，不再向用戶提供服務；其類依然在jvm上；


  redeploy：重新部署；


  實驗一 部署簡單網頁


  [48.62root@localhost test]16#mkdir ./{lib,classes,WEB-INF,META-INF} -v


  [48.62root@localhost test]19#vim index.jsp





  ?
  ?

  ?
  ?

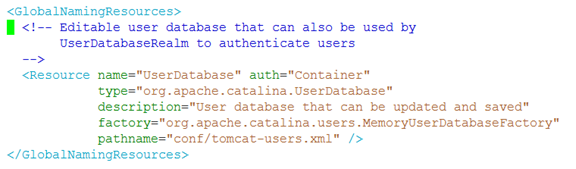

  tomcat管理界面用戶認證：// 以Yum安裝的為例





  cd /etc/tomcat/


  # vim tomcat-user.xml





  ?
  ?

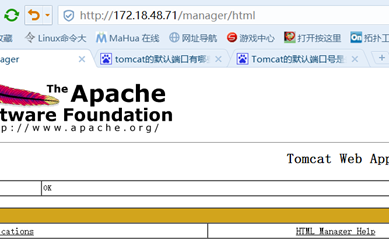

  重啟服務 并鏈接實驗





  ?
  ?

  配置用于管理hostmanager //參照配置文件底層示例





  ?
  ?

  ?
  ?

  常用配置：


  Server：代表tomcat instance，即表現出的一個java進程；監聽在8005端口，只接收”SHUTDOWN”。各server監聽的端口不能相同，因此，在同一物理主機啟動多個實例時，需要修改其監聽端口為不同的端口；


  ?
  ?

  Service：用于實現將一個或多個connector組件關聯至一個engine組件；


  ·

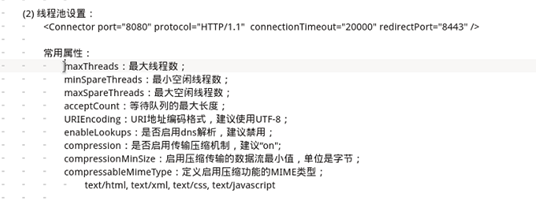

  Connector組件：


  負責接收請求，常見的有三類http/https/ajp


  tomcat的請求分類：


  1.直接來自客戶端


  2.來自前端反代：


  nginx –> http connector –> tomcat


  httpd(proxy_http_module) –> http connector –> tomcat


  httpd(proxy_ajp_module) –> ajp connector –> tomcat


  屬性：


  port=”8080″


  protocol=”HTTP/1.1″


  connectionTimeout=”20000″


  ?
  ?

  address：監聽的IP地址；默認為本機所有可用地址；


  maxThreads：最大并發連接數，默認為200；


  enableLookups：是否啟用DNS查詢功能；


  acceptCount：等待隊列的最大長度； //相當于backlog


  secure：


  sslProtocol：


  實驗示例：//定義connector


  /etc/tomcat/server.xml內容





  鏈接實驗：





  ?
  ?

  engine :


  jvmRoute=”jvm1″ //用于集群中會話綁定


  <Engine name=”Catalina” defaultHost=”localhost”>


  ?
  ?

  host ：// 相當于虛擬主機


  Host組件：位于engine內部用于接收請求并進行相應處理的主機或虛擬主機，示例：


  <Host name=”localhost” appBase=”webapps”


  unpackWARs=”true” autoDeploy=”true”>


  </Host>


  ?
  ?

  常用屬性說明：


  (1) appBase：此Host的webapps的默認存放目錄，指存放非歸檔的web應用程序的目錄或歸檔的WAR文件目錄路徑；可以使用基于$CATALINA_BASE變量所定義的路徑的相對路徑；


  (2) autoDeploy：在Tomcat處于運行狀態時，將某webapp放置于appBase所定義的目錄中時，是否自動將其部署至tomcat；


  實驗示例：





  ?
  ?




  ?
  ?

  Context組件: //內嵌到虛擬主機host中


  示例：


  <Context path=”/PATH” docBase=”/PATH/TO/SOMEDIR” reloadable=””/>


  context path : uri 路徑

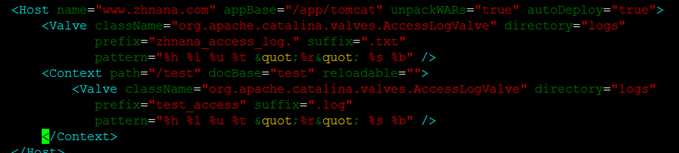

  實驗示例：





  ?
  ?

  #cp -a /usr/share/tomcat/webapps/ROOT /app/tomcat/test


  重啟鏈接實驗：





?
?

?
?

?
?

VALVE : 控制模塊

Valve組件：

<Valve className=”org.apache.catalina.valves.AccessLogValve” directory=”logs”

prefix=”localhost_access_log” suffix=”.txt”

pattern=”%h %l %u %t &quot;%r&quot; %s %b” />

?
?

Valve存在多種類型：

定義訪問日志：org.apache.catalina.valves.AccessLogValve

定義訪問控制：org.apache.catalina.valves.RemoteAddrValve

訪問控制也可以用iptables 管控

?
?

TOMCAT 的集群組合實驗：

nginx+tomcat // 本機實驗；centos7

?
?

?
?

開啟服務并鏈接：

?
?

nginx+tomcat //本機實驗；代理虛擬主機名

重新啟動并鏈接實驗

?
?

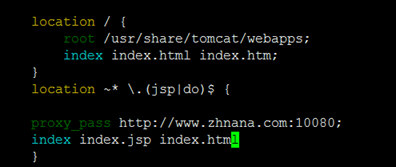

nginx+tomcat // 實習那動靜分離；這里僅僅實驗。

?
?

重啟鏈接測試

?
?

額外參考： rewrite 規則：

?
?

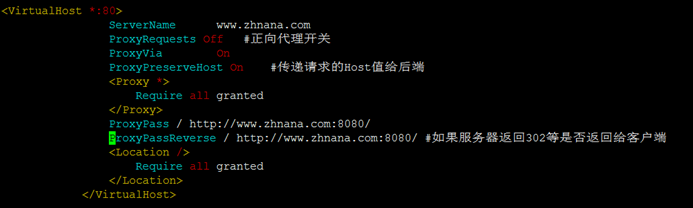

apache+tomcat:// 利用proxy_http_module

在/etc/httpd/conf.d/ 新建 tomcat.conf

啟動服務并測試鏈接

?
?

apache+tomcat:// 利用proxy_ajp_module;重點是ajp

重啟并鏈接測驗：

?
?

負載均衡時的session的保持：

session sticky：

nginx: Ip_hash

haproxy:source

lvs:sh

cookie:

nginx:hash

haproxy:cookie

session cluster：delta session manager

session server：redis(store)

memcached(cache)

?
?

實驗負載均衡 ：nginx+tomcat+memcached

?
?

在tomcat 48.71 創建目錄：

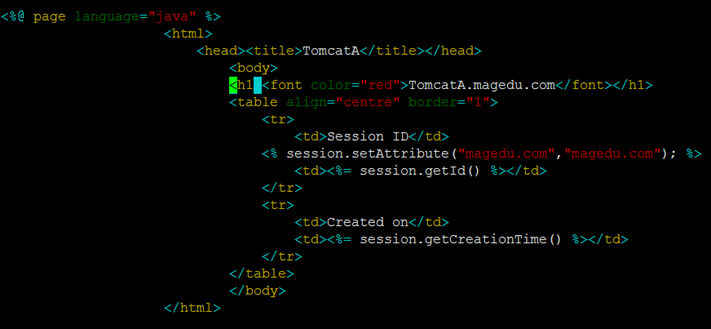

修改index.html內容

?
?

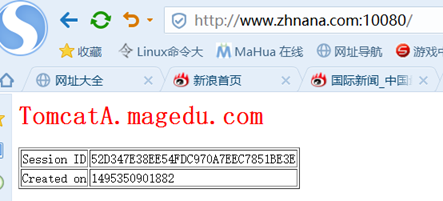

啟動tomcat服務并測試：

?
?

48.72 同樣配置

?
?

ip 48.64 安裝 并配置 nginx /etc/nginx/nginx.conf

?
?

在 http 字段中填加 如下字段

在/etc/nginx/conf.d/default.conf 填加轉發規則

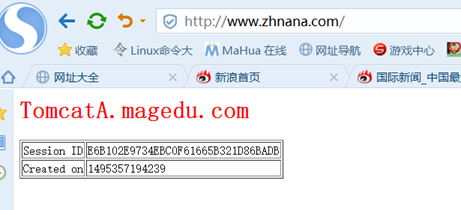

重啟服務并測試鏈接

?
?

現在填加會話保持： // memcached server 來實現

安裝memcached 并開啟服務

# yum install memcached -y

systemctl start memcached

?
?

額外： //配置文件的內容。

配置tomcat文件設定

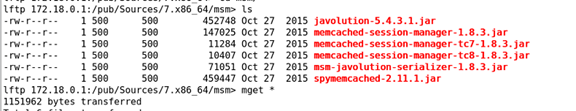

a.首先架起tomcat與memcached 的橋梁；放置到下圖目錄中

b.配置tomcat server.xml 文件 ；填加如下內容到指定 Host 配置段中//注意類文件目錄和IP地址

<Context path=”/test” docBase=”/usr/share/tomcat/webapps/test” reloadable=”true”>

<Manager className=”de.javakaffee.web.msm.MemcachedBackupSessionManager”

memcachedNodes=”n1:172.18.48.71:11211,n2:172.18.48.72:11211″

failoverNodes=”n1″

requestUriIgnorePattern=”.*.(ico|png|gif|jpg|css|js)$”

transcoderFactoryClass=”de.javakaffee.web.msm.serializer.javolution.JavolutionTranscod erFactory” />

</Context>

重啟tomcat 服務并測驗//多次刷新 session ID 保持不變

?
?

?
?

?
?

tomcat 調優相關: //依據JVM 特性進行設置

JVM 內存區的結構

公共區

方法區（method area） //加載class 常量 靜態變量和編譯后的代碼

堆內存 （JAVA heap） //所有的對象和數組、

私有區

線程棧 （JAVA Stack） //私有數據，線程調用進入和返回棧的操作。

PC寄存器 （program covnter register） //每個線程自己的計數寄存器，用來存儲當前線程存儲字節碼的地址。

本地方法棧 （native stack ） //為調用本地方法服務（類似與JAVA STACK）

JAVA 代碼運行：

創建對象–>運行對象–>銷毀對象

?
?

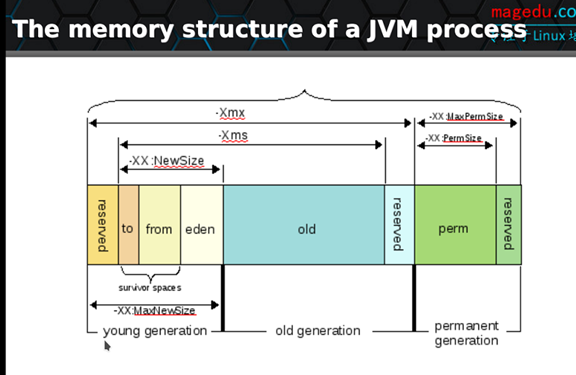

內存中的結構

eden –>from–>to–>old–>perm (每一次篩選，計數非0 的對象狀態流程)

?
?

調優相關

?
?

?
?

?
?
