第十九周作業

1.描述tomcat的架構

tomcat服務器是一種Servlet/jsp容器，更實質性的說是Servlet容器，因為jsp最終還是被編譯成servlet來執行的。而對于servlet來說，其最長見的用途是擴展java web服務器功能，為來自web客戶的請求提供服務。它完全運行在java虛擬機上。由于它的運行在服務器端，因此他的運行不依賴于瀏覽器。

tomcat作為servlet容器，負責處理客戶請求，把請求傳給servlet并把結果返回給客戶。servlet容器與servlet之間的接口是由java servlet api定義的，在此api中定義了servlet的各種方法，這些方法在servlet生命周期的不容階段被servlet容器調用，servlet api還定義了servlet容器傳遞給servlet的對象類，如請求對象ServletRequest和相應對象ServletResponse。

tomcat服務器是由一系列可配置的組件構成，其中核心組件是Catalina Servlet容器，它是所有其他tomcat組件的頂層容器。tomcat的組件可以在conf/server.xml文件當中進行配置，每個tomcat組件在server.xml文件中進行配置，每個tomcat組件在server.xml文件中對應一種配置元素。

2.詳細解釋Tomcat的配置文件及配置文件中的參數所代表的含義。

/bin：腳本、批處理，jar文件等啟動tomcat文件

/conf：存放tomcat服務器全局配置文件

server.xml: 核心配置文件;

web.xml: 默認部署應用描述符；部署，將一個web應用程序所依賴到的類裝進JVM;

context.xml：默認為上下文提供配置文件；

 tomcat-users.xml：為用戶認證文件，Tomcat啟動后會將這個文件讀進內存中完成賬號和密碼的檢測認證，所以這個文件的安全性很重要；

   catalina.policy：用來定義Tomcat自身的安全和資源授權策略，如定義通過互聯網訪問時，哪些資源用戶可以訪問哪些資源用戶不能訪問；哪些資源能被裝載，哪些資源不能被裝載等等

   catalina.properties：定義應用程序自身屬性；如所使用的內存大小，所使用的字符串緩沖池的大小，你的server loader加載器是什么，等等

   logging.properties：用來定義日志級別，以及日志文件路徑

/lib：庫文件路徑；

/logs：日志目錄；

/temp：臨時目錄；

/webapps：Tomcat的主要Web發布目錄，默認情況下把Web應用文件放于此目錄

/work：存放JSP編譯后產生的class文件

server.xml文件參數詳解：

<Server>

       <Listener />

      <GlobaNamingResources>

      </GlobaNamingResources>

      <Service>

            <Connector />

            <Engine>

                <Logger />

                <Realm />

                     <host>

                             <Logger />

                             <Context />

                     </host>

           </Engine>

     </Service>

</Server>

<\Server>元素

它代表整個容器,是Tomcat實例的頂層元素.由org.apache.catalina.Server接口來定義.它包含一個元素.并且它不能做為任何元素的子元素.

<\Connector>元素

由Connector接口定義.元素代表與客戶程序實際交互的給件,它負責接收客戶請求,以及向客戶返回響應結果.

<\Engine>元素

每個Service元素只能有一個Engine元素.處理在同一個中所有元素接收到的客戶請求.由org.apahce.catalina.Engine接口定義.

<\Host>元素

它由Host接口定義.一個Engine元素可以包含多個元素.每個的元素定義了一個虛擬主機.它包含了一個或多個Web應用.

<\Context>元素

它由Context接口定義.是使用最頻繁的元素.每個可以包含多個元素.每個web應用有唯一的一個相對應的Context代表web應用自身.servlet容器為第一個web應用創建一個

<Server port=”8005″ shutdown=”SHUTDOWN”>  tomcat管理接口；負責監聽關閉tomcat的請求

<Listener className=”org.apache.catalina.core.AprLifecycleListener” SSLEngine=”on” />  監聽組件；用于集群調試

<GlobalNamingResources>  全局命名資源，定義了用戶認證

<Engine name=”Catalina” defaultHost=”localhost”>  引擎名及默認主機

<Realm className=”org.apache.catalina.realm.LockOutRealm”>  定義用戶訪問的密碼；默認沒定義用戶密碼，所以都能訪問；

<Valve className=”org.apache.catalina.valves.AccessLogValve” directory=”logs” …… />   定義訪問日志

3.配置apache通過mod_proxy模塊與tomcat連接的詳細過程

apache服務器：192.168.31.23

Tomcat1服務器：192.168.31.233

Tomcat2服務器：192.168.31.26

一、tomcat服務器先安裝tomcat 、jdk并配置環境變量

tar -zxvf jdk-8u20-linux-x64.tar.gz -C /usr/local/     解壓jdk包

cd /usr/local

ln -sv  jdk1.8.0_20    jdk

vim /etc/profile.d/java.sh   配置java環境變量

JAVA_HOME=/usr/local/jdk
export PATH=$PATH:$JAVA_HOME/bin

source  /etc/profile.d/java.sh  讀取環境變量

tar -zxvf apache-tomcat-7.0.56.tar.gz  -C /usr/local/

cd  /usr/local

ln -sv apache-tomcat-7.0.56/ tomcat

vim /etc/profile.d/catalina.sh

CATALINA_HOME=/usr/local/tomcat
export PATH=$PATH:$CATALINA_HOME/bin

source /etc/profile.d/catalina.sh

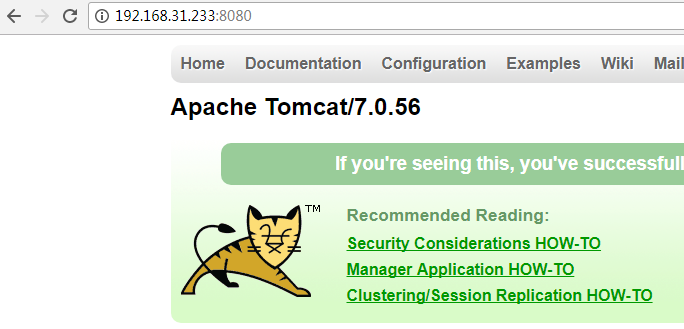

二、啟動tomcat，并訪問默認網站

catalina.sh start

ss  -tnl    看8080端口 是否起來

三、安裝并配置apache反向代理服務

yum  -y install httpd

vim /etc/httpd/conf/httpd.conf

# DocumentRoot “/var/www/html”   注釋掉默認網頁存放位置

在conf.d目錄下新建虛擬主機

vim /etc/httpd/conf.d/http-proxy.conf

  ProxyVia On

  ProxyPreserveHost  On

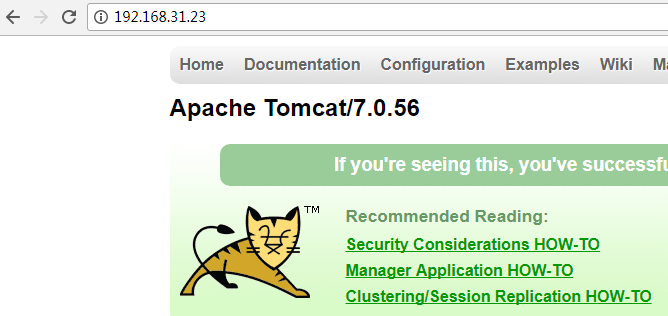

四、重啟apache 訪問測試成功

systemctl restart httpd.service

4.配置基于mod_jk的負載均衡

mod_jk是基于AJP協議的；通過mod_jk模塊與tomcat連接；需要額外的軟件包進行編譯

一、apache服務器安裝tomcat連接器 <apxs基于httpd-devel包>

yum -y install httpd-devel

tomcat-connectors-1.2.42-src.tar.gz

tar -zxvf  tomcat-connectors-1.2.42-src.tar.gz

cd  /root/tomcat-connectors-1.2.42-src/native

./configure –with-apxs=/usr/bin/apxs

make && make install

二、為了區分兩個tomcat網頁內容，修改tomcat的配置,并增加jvmRoute

tomcat1:

vim /usr/local/tomcat/conf/server.xml

 <Engine name=”Catalina” defaultHost=”localhost” jvmRoute=”TomcatA”>

<Host name=”localhost”  appBase=”/data/webapps”
            unpackWARs=”true” autoDeploy=”true”>
 <Context path=”” docBase=”myapp” reloadable=”true” />

tomcat2:

vim /usr/local/tomcat/conf/server.xml

 <Engine name=”Catalina” defaultHost=”localhost” jvmRoute=”TomcatB”>

<Host name=”localhost”  appBase=”/data/webapps”
            unpackWARs=”true” autoDeploy=”true”>
 <Context path=”” docBase=”myapp” reloadable=”true” />

分別在兩個tomcat服務器上創建目錄及index.jsp文件

mkdir  /data/webapps/myapp/{classes,lib,WEB-INF,META-INF}

tomcat1:

vim  /data/webapps/myapp/index.jsp

<%@ page language=”java” %>
<html>
 <head><title>TomcatA</title></head>
 <body>
  <h1><font color=”red”>TomcatA </h1>
  <table align=”centre” border=”1″>
   <tr>
    <td>Session ID</td>
  <% session.setAttribute(“abc”,”abc”); %>
    <td><%= session.getId() %></td>
   </tr>
   <tr>
    <td>Created on</td>
    <td><%= session.getCreationTime() %></td>
   </tr>
  </table>
 </body>
</html>
tomcat2：

vim  /data/webapps/myapp/index.jsp

<%@ page language=”java” %>
<html>
 <head><title>TomcatB</title></head>
 <body>
  <h1><font color=”blue”>TomcatB </h1>
  <table align=”centre” border=”1″>
   <tr>
    <td>Session ID</td>
  <% session.setAttribute(“abc”,”abc”); %>
    <td><%= session.getId() %></td>
   </tr>
   <tr>
    <td>Created on</td>
    <td><%= session.getCreationTime() %></td>
   </tr>
  </table>
 </body>
</html>

三、啟動tomcat并訪問測試

省略………………………………..

四、配置mod_jk模塊實現負載均衡

 vim /etc/httpd/conf/httpd.conf

# DocumentRoot “/var/www/html”  注釋

配置虛擬主機

vim /etc/httpd/conf.d/httpd-jk.conf

LoadModule jk_module modules/mod_jk.so                                加載mod_jk模塊
JkWorkersFile /etc/httpd/conf.d/workers.properties                配置文件位置
JkLogFile logs/mod_jk.log                                                              日志
JkLogLevel debug                                                                            日志級別
JkMount /* lbcluster                                                                       負載均衡器名稱
JkMount /jkstatus/ stat1                                                               狀態信息

編輯workers.properties配置文件

 vim /etc/httpd/conf.d/workers.properties

worker.list = lbcluster,stat1
worker.TomcatA.type = ajp13
worker.TomcatA.port = 8009
worker.TomcatA.host = 192.168.31.233
worker.TomcatA.lbfactor = 1
worker.TomcatB.type = ajp13
worker.TomcatB.port = 8009
worker.TomcatB.host = 192.168.31.26
worker.TomcatB.lbfactor = 1
worker.lbcluster.type = lb
worker.lbcluster.sticky_session = 0
worker.lbcluster.balance_workers = TomcatA, TomcatB
worker.stat1.type = status

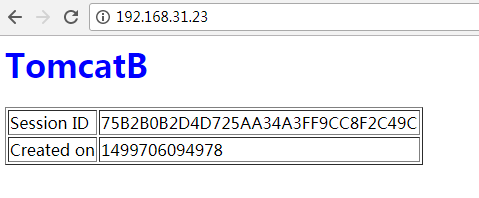

五、重啟apache，并測試

httpd -t

systemctl reload httpd.service

5、配置tomcat集群，能夠實現用戶的session會話保持

DeltaManager實現

原理：是將會話信息同步給集群中其它節點，實現會話復制；

(1).修改tomcat1下的server.xml配置文件

在Engine組件內增加下面這一段

修改tomcat2下的server.xml

</Cluster>

（2）.此外，所有啟用集群功能的web應用程序，其web.xml中都須添加<distributable/>才能實現集群功能。如果某web應用程序沒有自己的web.xml，也可以通過復制默認的web.xml至其WEB-INF目錄中實現     Tomcat1  Tomcat2 都有添加

cp /usr/local/tomcat/conf/web.xml  /data/webapps/myapp/WEB-INF/

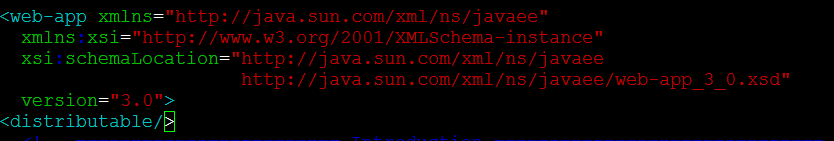

vim /data/webapps/myapp/WEB-INF/web.xml

增加一行<distributable/>

（3）.重啟tomcat,并測試會話綁定

catalina.sh  configtest

catalina.sh  stop|start
