LVS-nat-dr

主程序：ipvsadm

配置文件：

規則保存工具：/usr/sbin/ipvsadm-save

規則重載工具：/usr/sbin/ipvsadm-restore

配置文件：/etc/sysconfig/ipvsadm-config

ipvsadm使用：

增：

     示例：ipvsadm -A -t 172.16.42.1:80 -s rr

               ipvsadm -a -t 172.16.42.1:80 -r 172.16.42.2 -w 1

刪：

     示例：ipvsadm -d -t 172.16.42.1:80 -r 172.16.42.2

改：

     示例：ipvsadm -E -t 172.16.42.1:80 -s wrr

查：

     示例：ipvsadm -ln

保存重載：

     示例：ipvsadm -S > /etc/sysconfig/ipvsadm

                ipvsadm -R </etc/sysconfig/ipvsadm

調度方法：

靜態方法：僅根據算法本身進行調度；

    RR：輪詢；

    WRR： 加權輪詢；

    SH：實現session sticy，源IP地址hash；將來自于同一個IP地址的請求始終發往第一次挑中的RS，從而實現會話綁定；

    DH：目標地址哈希，將發往同一個目標地址的請求始終轉發至第一次挑中的RS，典型使用場景是正向代理緩存場景中的負載均衡；

動態方法：主要根據每RS當前的負載狀態及調度算法進行調度；

    LC：least connections

    Overhead=activeconns*256+inactiveconns

    WLC：Weighted LC

    Overhead=(activeconns*256+inactiveconns)/weight

    SED：Shortest Expection Delay

    Overhead=(activeconns+1)*256/weight

    NQ：Never Queue

    LBLC：Locality-Based LC，動態的DH算法；

    LBLCR：LBLC with Replication，帶復制功能的LBLC；

LVS-nat：

多目標IP的DNAT，通過將請求報文中的目標地址和目標端口修改為某挑出的RS的RIP和PORT實現轉發；

（1）RIP和DIP必須在同一個IP網絡，且應該使用私網地址；RS的網關要指向DIP；

（2）請求報文和響應報文都必須經由Director轉發；Director易于成為系統瓶頸；

（3）支持端口映射，可修改請求報文的目標PORT；

（4）vs必須是Linux系統，rs可以是任意系統；

    1.配置好IP地址即可

    1.兩張網卡，配置好IP地址

    2.yum安裝ipvsadm

    3.添加lvs：ipvsadm -A -t 172.16.42.1:80 -s rr

       添加RS：ipvsadm -a -t 172.16.42.1:80 -r 172.16.42.2 -w 1

                       ipvsadm -a -t 172.16.42.1:80 -r 172.16.42.3 -w 1

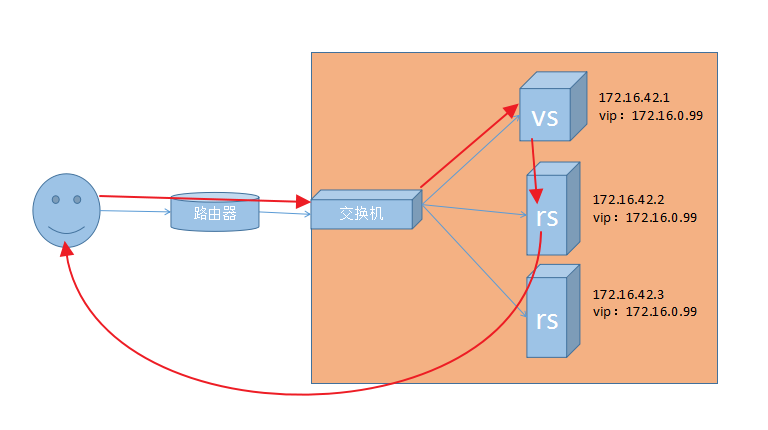

LVS-dr：

通過為請求報文重新封裝一個MAC首部進行轉發，源MAC是DIP所在的接口的MAC，目標MAC是某挑選出的RS的RIP所在接口的MAC地址；源IP/PORT，以及目標IP/PORT均保持不變；

Director和各RS都得配置使用VIP；

(1) 確保前端路由器將目標IP為VIP的請求報文發往Director：

(a) 在前端網關做靜態綁定；

(b) 在RS上使用arptables；

(c) 在RS上修改內核參數以限制arp通告及應答級別；

arp_announce

arp_ignore

(2) RS的RIP可以使用私網地址，也可以是公網地址；RIP與DIP在同一IP網絡；RIP的網關不能指向DIP，以確保響應報文不會經由Director；

(3) RS跟Director要在同一個物理網絡；

(4) 請求報文要經由Director，但響應不能經由Director，而是由RS直接發往Client；

(5) 不支持端口映射；

1.編輯以下腳本, vim rs.sh,然后啟動 bash rs.sh start

    #!/bin/bash

    #

    vip=172.16.42.2

    mask=’255.255.255.255′

    case $1 in

    start)

    echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore #禁止廣播

    echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

    echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

    echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

    ifconfig lo:0 $vip netmask $mask broadcast $vip up #vip地址

    route add -host $vip dev lo:0 #路由表

    ;;

    stop)

    ifconfig lo:0 down

    echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore

    echo 0 > /proc/sys/net/ipv4/conf/lo/arp_ignore

    echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce

    echo 0 > /proc/sys/net/ipv4/conf/lo/arp_announce

    ;;

    *)

    echo “Usage $(basename $0) start|stop”

    exit 1

    ;;

    esac

1.同上

#!/bin/bash

#

vip=172.16.42.3

……….

…………..

1.yum安裝ipvsadm

2.編輯以下腳本, vim vs.sh,然后啟動 bash vs.sh start

    #!/bin/bash

    #

    vip=’172.16.42.1′

    iface=’ens33:0′

    mask=’255.255.255.255′

    port=’80’

    rs1=’172.16.42.2′

    rs2=’172.16.42.3′

    scheduler=’wrr’

    type=’-g’

    case $1 in

    start)

    ifconfig $iface $vip netmask $mask broadcast $vip up

    iptables -F

    ipvsadm -A -t ${vip}:${port} -s $scheduler

    ipvsadm -a -t ${vip}:${port} -r ${rs1} $type -w 1

    ipvsadm -a -t ${vip}:${port} -r ${rs2} $type -w 1

    ;;

    stop)

    ipvsadm -C

    ifconfig $iface down

    ;;

    *)

    echo “Usage $(basename $0) start|stop”

    exit 1

    ;;

    esac

LVS-tun：

轉發方式：不修改請求報文的IP首部（源IP為CIP，目標IP為VIP），而是在原IP報文之外再封裝一個IP首部（源IP是DIP，目標IP是RIP），將報文發往挑選出的目標RS；RS直接響應給客戶端（源IP是VIP，目標IP是CIP）；

(1) DIP, VIP, RIP都應該是公網地址；

(2) RS的網關不能，也不可能指向DIP；

(3) 請求報文要經由Director，但響應不能經由Director；

(4) 不支持端口映射；

(5) RS的OS得支持隧道功能；

端口綁定：

1.添加iptable規則打上標記，再用lvs綁定端口

    iptables -t mangle -A PREROUTING -d 172.16.0.99 -p tcp -m multiport–dport 80,443 -j MARK–set-mark 3

    ipvsadm -A -f 3 -s rr

    ipvsadm -a -f 3 -r 172.16.42.2 -g

    ipvsadm -a -f 3 -r 172.16.42.3 -g

健康檢測：

使用ldirectord，安裝啟動即可，然后在配置文件中修改以下內容。

配置示例：

    checktimeout=3

    checkinterval=1

    fallback=127.0.0.1:80

    autoreload=yes

    logfile=”/var/log/ldirectord.log”

    quiescent=no

    virtual=5

    real=172.16.42.2:80 gate

    real=172.16.42.3:80 gate

    fallback=127.0.0.1:80 gate

    service=http

    scheduler=wrr

    checktype=negotiate

    checkport=80

    request=”index.html” #這個文件得存在

    receive=”CentOS”
