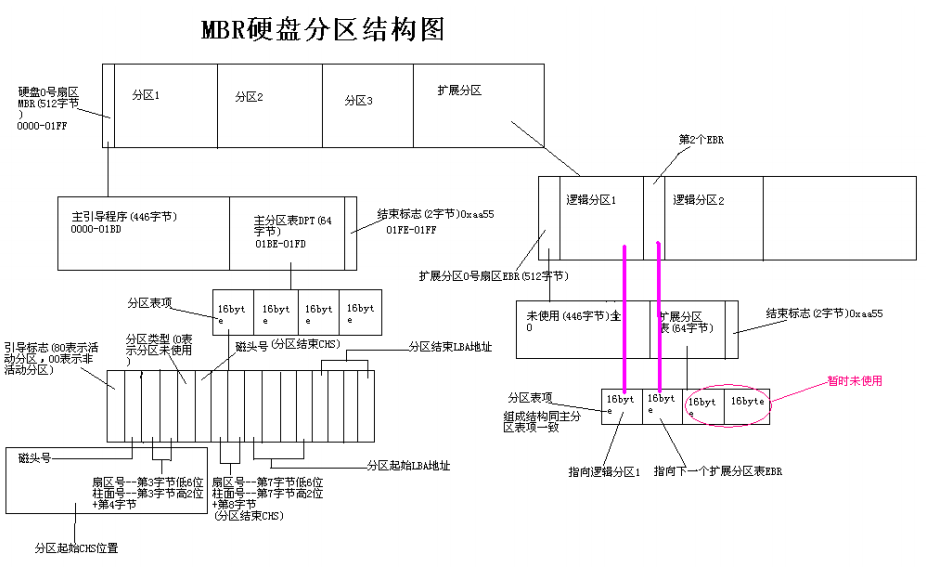

MBR分區結構
一、硬盤主引導記錄MBR由4個部分組成：
1、主引導程序（偏移地址0000H–0088H），它負責從活動分區中裝載，并運行系統引導程序。
2、出錯信息數據區，偏移地址0089H–00E1H為出錯信息，00E2H–01BDH全為0字節。

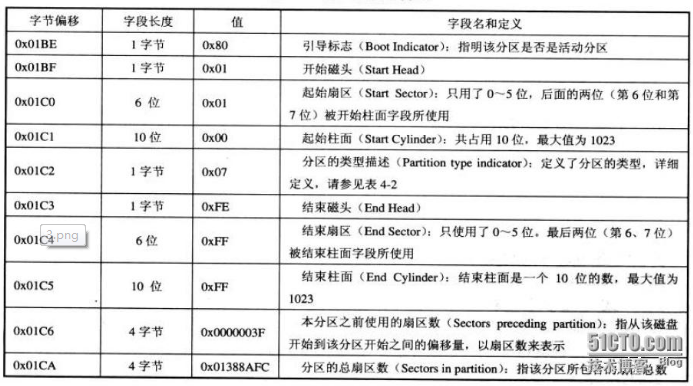

3、分區表（DPT,Disk Partition Table）：含4個分區項，偏移地址01BEH–01FDH,每個分區表項長16個字節，共64字節為分區項1分區項2、分區項3、分區項4
4、結束標志字，偏移地址01FE–01FF的2個字節值為結束標志“55 AA”
二、MBR磁盤的分區形式：
一般有3種，既主分區，擴展分區和非DOS分區；
主分區既主DOS分區，擴展分區既擴展的DOS分區（擴展分區可以分邏輯分區）；
非DOS分區對于主分區的操作系統來說是一塊被劃分出去的區域，只能非DOS分區中操作系統可以管理。

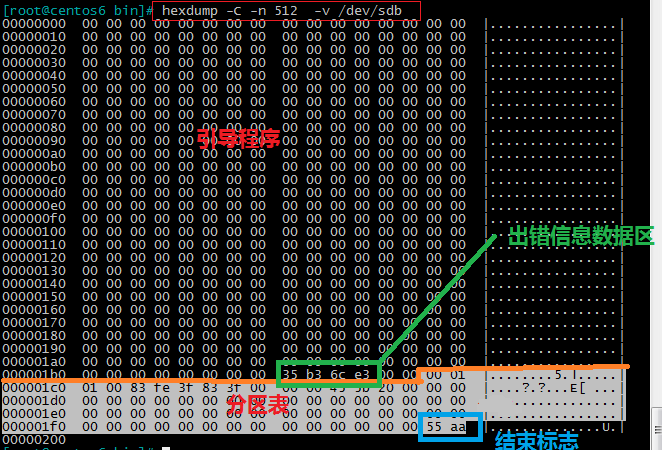

hexdump -C -n 512 -v /dev/sdb 查看磁盤分區內容
三、磁盤在使用前都要進行分區，也就是將硬盤劃分為一個個邏輯的區域。
每一個分區都有一個確定的起始結束位置。
MBR磁盤的分區形式一般有3種：主分區，擴展分區和非DOS分區。
·主分區既主DOS分區；
·擴展分區既擴展的DOS分區（擴展分區可以分邏輯分區）；
·非DOS分區對于主分區的操作系統來說是一塊被劃分出去的區域，只能非DOS分區中操作系統可以管理。

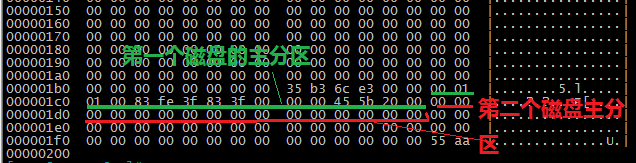

四、MBR一共占用64個字節，其中每16個字節為一個分區表項。
MBR扇區中只能記錄4個分區信息：
可以是4個主分區，或者是3個主分區1個擴展分區。

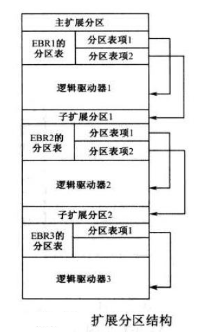

擴展分區的結構分析
由于MBR僅僅為分區表保留了64字節的存儲空間，而每個分區則占用16字節的空間，也就是只能分4個分區，而4個分區在實際情況下往往是不夠用的，因此就有了擴展分區：
1、擴展分區中的每個邏輯分區的分區信息都存在一個類似MBR的擴展引導記錄(簡稱EBR)中。
2、擴展引導記錄包括分區表和結束標志“55 AA”。
3、沒有引導代碼部分。

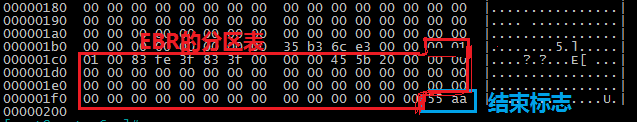

（EBR扇區）
（分區表的第一項描述第一個邏輯分區，第二項指向下一個邏輯分區的EBR。如果下一個邏輯分區不存在，第二項就不需要了。）
五、如果硬盤的MBR被破壞，可以復制其他硬盤的MBR到故障盤，然后修復分區表，也可以初始化故障盤然后修復分區表。
