網絡管理總結

  在學習Linux的快兩個月時間的這個階段，我們學習到了網絡的相關知識，哇，原來我們上網是需要這么多步驟的，玩了這么久的電腦，打開過無數網站還只是停留在以為打開網站只需要點點鼠標的層面，慚愧慚愧。學習了一周，終于了解了一些網絡的基層結構和一些網絡協議，下面是對這一周所學知識的一些總結，加強記憶和理解。還停留在以為打開一個網站只是動動鼠標層面的同學們注意了，別再說自己玩了多久的電腦啦，其實你對計算機一無所知（怕不怕），快來學習吧！

先來簡單介紹下要在網絡上發送數據需要的地址和步驟（這只是簡化的草圖）

具體信息如下：

簡單的網絡物理硬件：計算機，交換機，路由器，連接線，RJ-45連接口，這樣就具備聯網的物理基礎啦

第一步：了解OSI模型

OSI模型即開放式通信系統互聯參考模型，是國際標準化組織(ISO)提出的一個試圖使各種計算機在世界范圍內互連為網絡的標準框架，簡稱OSI

OSI模式的功能：降低復雜性、標準化接口、簡化模塊化設計、確保技術的互操作性、加快發展速度、簡化教學，既然是框架和模型，那么不可避免的的就是分層次，分層次的緣由就是易于管理，便于每個層次的修改和使用，所以我們的OSI就分了七個層次：

應用層：

1.為應用程序進程提供網絡服務（如：電子郵件，視頻語音聊天等）

2.提供用戶身份驗證

表示層：

1.確保接收系統可以讀出該數據

2.格式化數據

3.構建數據

4.協商用于應用層的數據傳輸語法

5.提供加密

會話層：

1.建立，管理和終止在應用程序之間的會話

傳輸層：

1.確保數據傳輸的可靠性

2.建立，維護和終止虛擬電路

3.通過錯誤檢測和恢復

4.信息流控制來保障可靠性

網絡層：

1.路由數據包

2.選擇傳遞數據的最佳路徑

3.支持邏輯尋址的路徑選擇

數據鏈路層：

1.訪問介質，訪問接口接收數據，進行格式化判斷，并進行錯誤檢測

2.定義如何格式或數據以使進行傳輸以及如何控制對網絡的訪問

3.支持錯誤檢測

物理層：

1.二進制傳輸

2.為啟動，維護以及關閉物理鏈路定義了電氣規范，機械規范，過程和功能規范

【下層為上層提供服務，所以在上層是可以查看到下層信息的】

然后，了解一下數據的封裝過程:（原來數據是這樣在網絡上傳輸的）



由計算機發送的數據每經過一層都會加上每一層的報頭（HDR），這樣才能被識別 到達目的地會進行解封裝，過程和封裝相似，一層一層去掉每一層封裝。

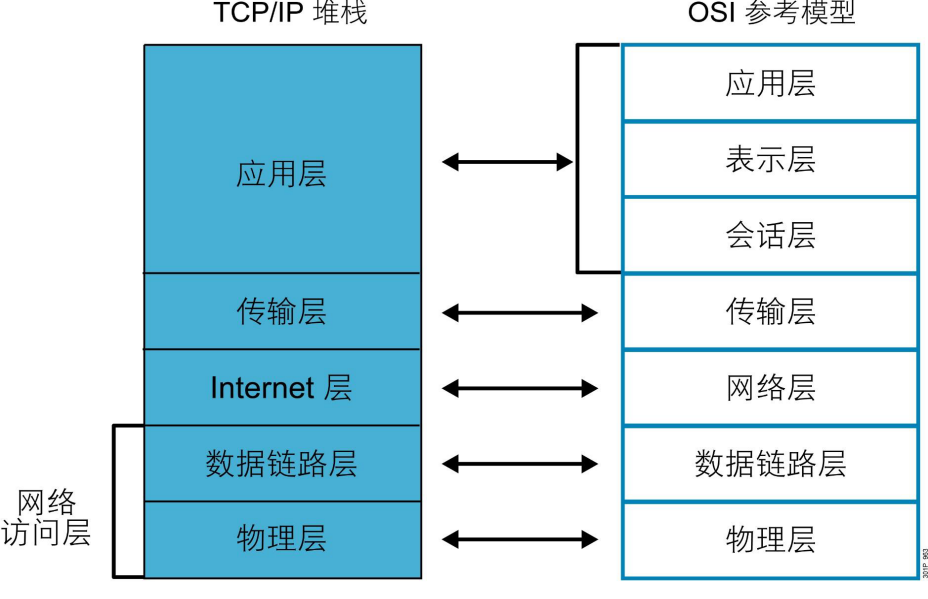

第二步：了解下TCP/IP協議棧，并與OST進行對比

TCP：Transmission Control Protocol/Internet Protocol傳輸控制協議/因特網互聯協議

TCP/IP是一個Protocol Stack，包括TCP、IP、UDP、ICMP、RIP、TELNET、FTP、SMTP、ARP等許多協議最早發源于美國國防部（縮寫為DoD）的因特網的前身ARPA網項目，1983年1月1日，TCP/IP取代了舊的網絡控制協議NCP，成為今天的互聯網和局域網的基石和標準,由互聯網工程任務組負責維護，共定義了四層，和ISO參考模型的分層有對應關系

。

這里我們重點了解下 傳輸層和網絡層，比較重要。

傳輸層中有兩個重要的協議（TCP協議和UDP協議）

兩個協議的區別重點在于TCP協議可靠安全效率不太高，而UDP協議則是效率高不注重安全，目前使用TCP協議更多一點，

TCP協議特性：

工作在傳輸層面向連接協議

全雙工協議

半關閉

錯誤檢查

將數據打包成段，排序

確認機制

數據恢復，重傳

流量控制，滑動窗口

擁塞控制，慢啟動和擁塞避免算法

TCP包頭：

源端口、目標端口：計算機上的進程要和其他進程通信是要通過計算機端口的，而一個計算機端口某個時刻只能被一個進程占用，所以通過指定源端口和目標端口，就可以知道是哪兩個進程需要通信。源端口、目標端口是用16位表示的，可推算計算機的端口個數為2^16個
序列號：表示本報文段所發送數據的第一個字節的編號。在TCP連接中所傳送的字節流的每一個字節都會按順序編號。由于序列號由32位表示，所以每2^32個字節，就會出現序列號回繞，再次從 0 開始
確認號：表示接收方期望收到發送方下一個報文段的第一個字節數據的編號。也就是告訴發送發：我希望你（指發送方）下次發送的數據的第一個字節數據的編號是這個確認號
數據偏移：表示TCP報文段的首部長度，共4位，由于TCP首部包含一個長度可變的選項部分，需要指定這個TCP報文段到底有多長。它指出 TCP 報文段的數據起始處距離 TCP 報文段的起始處有多遠。該字段的單位是32位(即4個字節為計算單位），4位二進制最大表示15，所以數據偏移也就是TCP首部最大60字節

URG：表示本報文段中發送的數據是否包含緊急數據。后面的緊急指針字段（urgent pointer）只有當URG=1時才有效
ACK：表示是否前面的確認號字段是否有效。ACK=1，表示有效。只有當ACK=1時，前面的確認號字段才有效TCP規定，連接建立后，ACK必須為1,帶ACK標志的TCP報文段稱為確認報文段
PSH：提示接收端應用程序應該立即從TCP接收緩沖區中讀走數據，為接收后續數據騰出空間。如果為1，則表示對方應當立即把數據提交給上層應用，而不是緩存起來，如果應用程序不將接收到的數據讀走，就會一直停留TCP接收緩沖區中
RST：如果收到一個RST=1的報文，說明與主機的連接出現了嚴重錯誤（如主機崩潰），必須釋放連接，然后再重新建立連接?；蛘哒f明上次發送給主機的數據有問題，主機拒絕響應，帶RST標志的TCP報文段稱為復位報文段
SYN：在建立連接時使用，用來同步序號。當SYN=1，ACK=0時，表示這是一個請求建立連接的報文段；當SYN=1，ACK=1時，表示對方同意建立連接。SYN=1，說明這是一個請求建立連接或同意建立連接的報文。只有在前兩次握手中SYN才置為1，帶SYN標志的TCP報文段稱為同步報文段

FIN：表示通知對方本端要關閉連接了，標記數據是否發送完畢。如果FIN=1，即告訴對方：“我的數據已經發送完畢，你可以釋放連接了”，帶FIN標志的TCP報文段稱為結束報文段

tcp協議port（端口號）：傳輸層通過端口號來確定應用層，應用層的每個服務或者應用都有對應的端口號，找到端口號就找到了所對應的應用。如下圖：

計算機間建立連接過程：（這里叫三次握手，挺友好的一個名字）

文字描述一哈：客戶A向服務器B發送一個建立連接請求（SYN=1 seq=x表示包的序列號 ）自己進入SYN-SENT狀態，服務器則一直處于監聽LISTEN狀態，收到客戶A的請求后，回復給客戶A一個確認信息（ACK=1代表收到了請求，SYN=1表示服務器也想和客戶A建立連接，ack=x+1表示收到了客戶A發送的包，希望下次收到第x+1個包）然后進去SYN-RCVD狀態，客戶A收到后進入ESTAB-LISHED狀態，再發送給服務器確認信息（ACK=1，seq=x+1包序列號）進入到ESTAB-LISHED    這樣連接就建立完成了?。?/p>

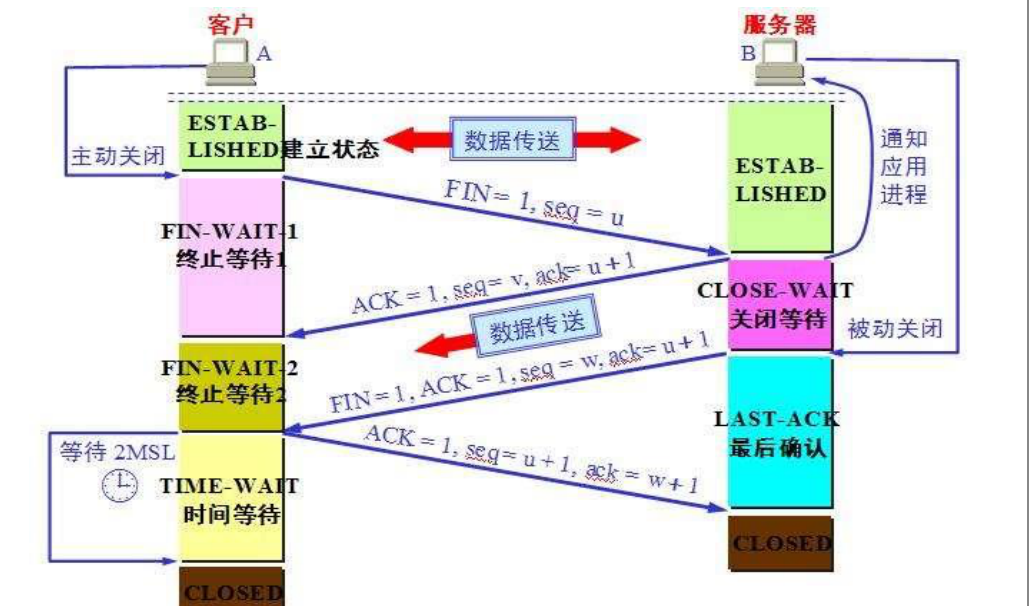

斷開連接的過程：四次揮手

文字描述：客戶A要和服務器分手發送分手請求（FIN=1）進入FIN-WAIT-1狀態，服務器B收到請求后回復（ACK=1，ack=u+1確定收到）客戶A收到后進入FIN-WAIT-2狀態，此時，服務器也確定和客戶A分手，發送分手請求（FIN=1,ACK=1）進入到LAST-ACK狀態，客戶A收到后進入TIME-WAIT狀態，（這里客戶A會等待2個MSL時長，過后進入CLOSED狀態）發送確認信息ACK=1，服務器收到后進去CLOSED狀態。

狀態信息：
CLOSED 沒有任何連接狀態
LISTEN 偵聽狀態，等待來自遠方TCP端口的連接請求
SYN-SENT 在發送連接請求后，等待對方確認
SYN-RECEIVED 在收到和發送一個連接請求后，等待對方確認
ESTABLISHED 代表傳輸連接建立，雙方進入數據傳送狀態
FIN-WAIT-1 主動關閉,主機已發送關閉連接請求，等待對方確認
FIN-WAIT-2 主動關閉,主機已收到對方關閉傳輸連接確認，等待對方發送關閉傳輸連接請求
TIME-WAIT 完成雙向傳輸連接關閉，等待所有分組消失
CLOSE-WAIT 被動關閉,收到對方發來的關閉連接請求，并已確認
LAST-ACK 被動關閉,等待最后一個關閉傳輸連接確認，并等待所有分組消失
CLOSING 雙方同時嘗試關閉傳輸連接，等待對方確認

TCP確認機制并不是一個確認一次，那樣效率太低了，所以TCP確認機制是一段確認一次。

UDP協議特性：

工作在傳輸層
提供不可靠的網絡訪問
非面向連接協議
有限的錯誤檢查
傳輸性能高
無數據恢復特性

UDP的包頭里沒有確認號序號啊等功能，只有源端口和目的端口，所以UDP協議只管發不確認，所以效率高但安全性差。

網絡層：

網絡層中有幾個重要的協議,ARP協議,IP協議。

先來介紹ICMP協議，全稱Internet Control Message Protocol，互聯網控制消息協議，其實網絡層也被分為很多小層，ICMP協議就處在比較上層的位置。

ICMP：控制消息，網路裝備（ping命令就是ICMP協議）
type：8 請求
type：0回應

重點來介紹下ARP協議：

ARP:地址解析協議（通過IP地址廣播找MAC地址），只針對本網段的進行廣播，找到目標會把目標的MAC地址存到自己的ARP表中，但是長時間不用的話，會被刪除，也可以手動指定

查看ARP表的相關命令：

arp -n:查看arp表中ip信息 （ip neigh）

iarp -d ip地址：刪除arp表中的ip地址的信息

arp [HW] -s：設置靜態地址（不會被自動刪除），標志是Flags Mask 會變成了CM

反向ARP：通過MAC地址，查找IP地址（用于一些無硬盤的機器，開機有MAC地址但是沒有IP地址）

IP PDU包頭：

版本:  占4位,指 IP 協議的版本目前的IP協議版本號為4
首部長度:  占4位,可表示的最大數值是15個單位，一個單位為4字節，因此IP 的首部長度的最大值是60字節
區分服務:  占8位,用來獲得更好的服務,在舊標準中叫做服務類型,但實際上一直未被使用過.后改名為區分服務.只有在使用區分服務(DiffServ)時,這個字段才起作用.一般的情況下都不使用
總長度:  占16位,指首部和數據之和的長度,單位為字節,因此數據報的最大長度為 65535 字節.總長度必須不超過最大傳送單元 MTU
標識:  占16位,它是一個計數器,通常，每發送一個報文，改值會加1， 也用于數據包分片，在同一個包的若干分片中，該值是相同的
標志(flag):  占3位,目前只有后兩位有意義
DF： Don‘t Fragment，中間的一位，只有當 DF=0 時才允許分片
MF： More Fragment，最高位，MF=1表示后面還有分片。MF=0 表示最后一個分片
片偏移:  占12位,指較長的分組在分片后，該分片在原分組中的相對位置.片偏移以8個字節為偏移單位
（分片：Fragmented）
生存時間:  占8位,記為TTL (Time To Live) 數據報在網絡中可通過的路由器數的最大值,TTL 字段是由發送端初始設置一個 8 bit字段.推薦的初始值由分配數字 RFC 指定,當前值為64.發送 ICMP 回顯應答時經常把 TTL 設為最大值 255
TTL time to live： linux默認64 Windows默認128 表示能通過最大的路由器數目
協議:  占8位,指出此數據報攜帶的數據使用何種協議以便目的主機的IP層將數據部分上交給哪個處理過程, 1表示為ICMP 協議, 2表示為 IGMP 協議, 6表示為 TCP 協議, 17表示為UDP 協議
首部檢驗和:  占16位,只檢驗數據報的首部不檢驗數據部分.這里不采用 CRC 檢驗碼而采用簡單的計算方法
源地址和目的地址:都各占4字節,分別記錄源地址和目的地址

其中片偏移是以8個字節為單位：所以如果設置一個3000字節的大包（包的范圍是60-1516），IP PDU報頭示例

網絡層也是通過編號來識別上層傳輸層使用的是TCP協議還是UDP協議，TCP的編號是6，UDP的是17

i

p地址：

每臺主機（計算機，網絡設備，外圍設備）必須具有唯一的地址
IP地址由兩部分組成：IP地址=網絡ID+主機ID
網絡ID：標識網絡，每個網段分配一個網絡ID
主機ID：標識單個主機，由組織分配給各個設備
IP地址格式：
IP地址是一個32位二進制數：10101100 00010000 10000000 00010001（172.16.128.17）
IP地址分類：
公式：
網絡數=2^可變網絡ID數
主機數=2^主機ID數-2

A類
0xxxxxxx.a.b.c 前八位位網絡ID，后24位為主機ID
網絡數=（00000000 01111111）0-127 其中0和127不可用 所以可用范圍為1-126
主機數=2^24-2(其中0xxxxxxx.0.0.0和0xxxxxxx.255.255.255不可用)
1-126.a.b.c
B類
10xxxxxx.xxxxxxxxx.b.c前16位為網絡ID，后16位為主機ID
網絡數=2^14
主機數=2^16-2
前八位：10000000 10111111 128-191
128-191.xxxxxxx.b.c
C類
110xxxxx.xxxxxxxx.xxxxxxxx.c前24位位網絡ID，后8位為主機ID
網絡數=2^21
主機數=2^8-2
前八位：11000000 11011111 192-223
192-223.xxxxxxxx.xxxxxxxx.c
D（多播）
1110
224-239
E（備用）
240-254

公共IP地址：由管理組織分配的地址，每個是全世界唯一的地址（如果能擁有一個公共IP地址，那就厲害了?。?/p>

A類1.0.0.0到9.255.255.255  11.0.0.0到126.255.255.255

B類128.0.0.0到172.15.255.255    172.32.0.0到191.255.255.255

C類192.0.0.0到192.167.255.255   192.169.0.0到223.255.255.255

私有IP地址：

A類10.0.0.0到10.255.255.255 共254個網段*（0-255有256個網段，10.0.0.0和10.255.255.255不可用，為特殊網段）

B類172.16.0.0到172.31.255.255 共16個網段

C類192.168.0.0到192.168.255.255 共256個網段

特殊地址：

0.0.0.0:位置地址

0.0.0.0不是一個真正意義上的IP地址。它表示一個集合：所有不清楚的主機和目的網絡

255.255.255.255 限制廣播地址。對本機來說，這個地址指本網段內(同一廣播域)的所有主機

127.0.0.1～127.255.255.254：本機回環地址，主要用于測試。在傳輸介質上永遠不應該出現目的地址為”127.0.0.1″的 數據包

224.0.0.0到239.255.255.255 組播地址,224.0.0.1特指所有主機,224.0.0.2特指所有路由器

224.0.0.5：指OSPF 路由器，地址多用于一些特定的程序以及多媒體程序

169.254.x.x：如果Windows主機使用了DHCP自動分配IP地址,而又無法從DHCP服務器獲取地址,系統會為主機分配這樣地址

子網掩碼：

也是32位，與IP地址一一對應，對應的網絡ID為1，主機ID為0

無類域間路由（CIDR）CIDR表示法：ip/網絡ID位數=id/(32-主機ID位數)【舉例：172.17.0.100/16的子網掩碼為 255.255.0.0】

子網掩碼的8位：

00000000  0
10000000  128
11000000  192
11100000  224
11110000  240
11111000  248
11111100  252
11111110  254
11111111  255

劃分子網：將一個大網絡(主機ID位多)劃分成多個小(主機ID位多)的網絡，網絡ID向主機ID借位，網絡ID變多，主機ID變少

 劃分子網數=2^網絡ID向主機ID借的位數
 損失IP=2*（劃分子網數-1）

【例題：（根據上述公式）

172.200.249.200/22  劃分16子網（2^4）
1 每個子網絡netmask
255.255.255.192
netid網絡ID位 26（22+4）
2 每個子網絡的主機數
2^（32-26(=22+4)）-2=62
3 最小子網的netid

172.200.111110 （01.11） 001000  （）里的為網絡ID向主機ID借的位數 要最小子網的網絡ID的話就借的位全為0，要最大的則全為1
172.200.248.0/26
4 最大子網的IP范圍

172.200.111110 （11.11）000001-172.200.111110 （11.11）111110（注意2進制的轉化）
172.200.251.193-172.200.251.254】

劃分超網：將多個小網合并為一個大網，主機id向網絡id借位

跨網絡通信：路由
路由分類：
主機路由（精準）
網絡路由（一般）
默認路由（0.0.0.0）
優先級：精度越高，優先級越高

路由表構成：
多個路由記錄組成
每個路由記錄由4項組成部分
1目標    主機地址     網絡地址    未知地址 0.0.0.0
2 netmask 子網掩碼
3 接口interface ,發往目標，從哪個接口發出去
4 網關gateway:下一個路由器的鄰近本路由器的接口的IP

如果是一個比較大的網絡，其中有許多路由器，那么路由表中不能存放所有的路由信息，那么就由路由協議來解決，軟件通過路由協議（互相學習）生成路由表。

DHCP協議：動態主機配置協議（發廣播到網絡中求分配給一個可用IP）

4個步驟：

DHCP DISCOVER： 0.0.0.0 255.255.255.255

DHCP OFFER: DHCP SERVER–>IP

DHCP REQUEST

DHCP ACK:

（IP地址 netmask子網掩碼 dns協議 gatway網關  租期）這些都自動分配好了

配置網絡（理論知識學過，終于到了動手的時候了！?。?/p>

基本網絡配置：將Linux主機接入到網絡，需要配置網絡相關設置。

一般包括如下內容：

主機名
IP/netmask
路由：默認網關
DNS服務器

網絡配置方式（常用的命令）

靜態指定: ifcfg: ifconfig, route, netstat  ip: object {link, addr, route}, ss, tc  system-config-network-tui (setup)
配置文件
CentOS 7:網絡配置工具
nmcli, nmtui, nm-connection-editor

動態分配：DHCP: Dynamic Host Configuration Protocol

網絡接口識別并命名相關的udev配置文件：/etc/udev/rules.d/70-persistent-net.rules

查看網卡：
dmesg |grep –i eth
ethtool -i eth0
卸載網卡驅動：
modprobe -r e1000
rmmod e1000
裝載網卡驅動：
modprobe e1000

ifconfig命令
ifconfig [interface]
# ifconfig -a
# ifconfig IFACE [up|down]
ifconfig interface [aftype] options | address …
# ifconfig IFACE IP/netmask [up]
# ifconfig IFACE IP netmask NETMASK

注意：立即生效

route命令：

查看：route -n
添加：route add【舉例：# route add -net 192.168.0.0 netmask 255.255.255.0 gw 172.16.0.1 dev eth0 】

刪除：route del【舉例： # route del -net 192.168.0.0 netmask 255.255.255.0】

netstat命令

常用組合：-tan, -uan, -tnl, -unl
顯示路由表：
netstat {–route|-r} [–numeric|-n]
-r: 顯示內核路由表

-n: 數字格式

網絡配置文件：

IP、MASK、GW、DNS相關配置文件：
/etc/sysconfig/network-scripts/ifcfg-IFACE
路由相關的配置文件：
/etc/sysconfig/network-scripts/route-IFACE
/etc/sysconfig/network-scripts/ifcfg-IFACE：
說明參考  /usr/share/doc/initscripts-9.49.30/sysconfig.txt
DEVICE：此配置文件應用到的設備
HWADDR：對應的設備的MAC地址
BOOTPROTO：激活此設備時使用的地址配置協議，常用的dhcp, static, none, bootp
NM_CONTROLLED：NM是NetworkManager的簡寫，此網卡是否接受NM控制；建議CentOS6為“no

配置選項模式：

ONBOOT：在系統引導時是否激活此設備
TYPE：接口類型；常見有的Ethernet, Bridge
UUID：設備的惟一標識
IPADDR：指明IP地址
NETMASK：子網掩碼
GATEWAY: 默認網關
DNS1：第一個DNS服務器指向
DNS2：第二個DNS服務器指向
USERCTL：普通用戶是否可控制此設備
PEERDNS：如果BOOTPROTO的值為“dhcp”，是否允許
dhcp server分配的dns服務器指向信息直接覆蓋至
/etc/resolv.conf文件中
