LVS的簡介和配置

lvs分為3種模式 ：
1：
lvs-nat：
本質是多目標IP的DNAT，通過將請求報文中的目標地址和目標端口修改為某挑出的RS的RIP和PORT實現轉發
（1）RIP和DIP必須在同一個IP網絡，且應該使用私網地址；RS的網關要指向DIP
（2）請求報文和響應報文都必須經由Director轉發，Director易于成為系統瓶頸
（3）支持端口映射，可修改請求報文的目標PORT
（4）VS必須是Linux系統，RS可以是任意OS系統

2：LVS-DR模式
?LVS-DR：Direct Routing，直接路由，LVS默認模式,應用最廣泛,通過為請求報文重新封裝一個MAC首部進行轉發，源MAC是DIP所在的接口的MAC，目標MAC是某挑選出的RS的RIP所在接口的MAC地址；源IP/PORT，以及目標IP/PORT均保持不變
?Director和各RS都配置有VIP
(1) 確保前端路由器將目標IP為VIP的請求報文發往Director
?在前端網關做靜態綁定VIP和Director的MAC地址
?在RS上使用arptables工具
arptables-A IN -d $VIP -j DROP
arptables-A OUT -s $VIP -j mangle –mangle-ip-s $RIP
?在RS上修改內核參數以限制arp通告及應答級別
arp_announce
arp_ignore
(2) RS的RIP可以使用私網地址，也可以是公網地址；RIP與DIP在同一IP網絡；RIP的網關不能指向 DIP，以確保響應報文不會經由Director
(3) RS和Director要在同一個物理網絡
(4) 請求報文要經由Director，但響應報文不經由Director，而由RS直接發往Client
(5) 不支持端口映射（端口不能修敗）
(6) RS可使用大多數OS系統

3
?lvs-tun：
轉發方式：不修改請求報文的IP首部（源IP為CIP，目標IP為VIP），而在原IP報文之外再封裝一個IP首部（源IP是DIP，目標IP是RIP），將報文發往挑選出的目標RS；RS直接響應給客戶端（源IP是VIP，目標IP是CIP）
(1) DIP, VIP, RIP都應該是公網地址
(2) RS的網關不能，也不可能指向DIP
(3) 請求報文要經由Director，但響應不能經由Director
(4) 不支持端口映射
(5) RS的OS須支持隧道功能

4

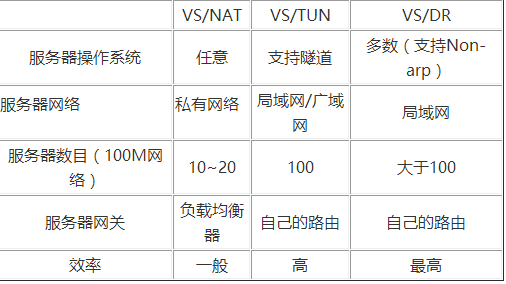

種lvs負載 均衡技術優缺點下表：

命令 ：
ipvsadm命令
?管理集群服務：增、改、刪
?增、改：
ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]]
?刪除：
ipvsadm-D -t|u|fservice-address
?service-address：
-t|u|f：
-t: TCP協議的端口，VIP:TCP_PORT
-u: UCP協議的端口，VIP:UDP_PORT
-f：firewall MARK，標記，一個數字
?[-s scheduler]：指定集群的調度算法，默認為wlc
有兩種命令選項格式，長的和短的，具有相同的意思。在實際使用時，兩種都可
以。
-A –add-service 在內核的虛擬服務器表中添加一條新的虛擬服務器記錄。也
就是增加一臺新的虛擬服務器。
-E –edit-service 編輯內核虛擬服務器表中的一條虛擬服務器記錄。
-D –delete-service 刪除內核虛擬服務器表中的一條虛擬服務器記錄。
-C –clear 清除內核虛擬服務器表中的所有記錄。
-R –restore 恢復虛擬服務器規則
-S –save 保存虛擬服務器規則，輸出為-R 選項可讀的格式
-a –add-server 在內核虛擬服務器表的一條記錄里添加一條新的真實服務器
記錄。也就是在一個虛擬服務器中增加一臺新的真實服務器
-e –edit-server 編輯一條虛擬服務器記錄中的某條真實服務器記錄
-d –delete-server 刪除一條虛擬服務器記錄中的某條真實服務器記錄
-L|-l –list 顯示內核虛擬服務器表
-Z –zero 虛擬服務表計數器清零（清空當前的連接數量等）
–set tcp tcpfin udp 設置連接超時值
–start-daemon 啟動同步守護進程。他后面可以是master 或backup，用來說
明LVS Router 是master 或是backup。在這個功能上也可以采用keepalived 的
VRRP 功能。
–stop-daemon 停止同步守護進程
-h –help 顯示幫助信息
其他的選項:
-t –tcp-service service-address 說明虛擬服務器提供的是tcp 的服務
[vip:port] or [real-server-ip:port]
-u –udp-service service-address 說明虛擬服務器提供的是udp 的服務
[vip:port] or [real-server-ip:port]
-f –fwmark-service fwmark 說明是經過iptables 標記過的服務類型。
-s –scheduler scheduler 使用的調度算法，有這樣幾個選項
rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq,
默認的調度算法是： wlc.
-p –persistent [timeout] 持久穩固的服務。這個選項的意思是來自同一個客
戶的多次請求，將被同一臺真實的服務器處理。timeout 的默認值為300 秒。
-M –netmask netmask persistent granularity mask
-r –real-server server-address 真實的服務器[Real-Server:port]
-g –gatewaying 指定LVS 的工作模式為直接路由模式（也是LVS 默認的模式）
-i –ipip 指定LVS 的工作模式為隧道模式
-m –masquerading 指定LVS 的工作模式為NAT 模式
-w –weight weight 真實服務器的權值
–mcast-interface interface 指定組播的同步接口
-c –connection 顯示LVS 目前的連接 如：ipvsadm -L -c
–timeout 顯示tcp tcpfin udp 的timeout 值 如：ipvsadm -L –timeout
–daemon 顯示同步守護進程狀態
–stats 顯示統計信息
–rate 顯示速率信息
–sort 對虛擬服務器和真實服務器排序輸出
–numeric -n 輸出IP 地址和端口的數字形式

5、配置ipvsadm服務
????? 備注：以下步驟分別按照LVS的三種包轉發方式進行配置
???? 實驗環境如下：
?????lvsserver???????? ?? 192.168.1.49(eht0)???? vip: 192.168.1.40 8.8.8.8(nat模式下)
?????serverA???????? ??? 192.168.1.46(eth0)
?????serverB???????????? 192.168.1.47(eth0)
??????
1、vs/nat模式下各服務器的配置
lvsserver配置如下：
ifconfig eht0 192.168.1.49 netmsk 255.255.255.0?
ifconfig eht1 8.8.8.8 netmask 255.255.255.0
(注：由于nat模式需要兩塊真實網卡，所以又額外加了一塊網卡? ，此網卡的IP地址同時也是VIP的地址)
vi ipvsadm.sh （創建腳本文件）
————————————————————————————————————————————————————-
#！/bin/bash
echo 1?> /porc/sys/net/ipv4/ip_forward?? （開啟路由功能）
ipvsadm -C????? （清除之前的轉換表）
ipvsadm -At 8.8.8.8:80 -s rr?? （指定帶有調度算法轉換的服務器）
ipvsadm -at 8.8.8.8:80 -r 192.168.1.46:80 -m? （增加一臺真實服務器，-m是nat模式，-g是直接路由（dr )模式，-i是tun模式）
ipvaadm -at 8.8.8.8:80 -r 192.168.1.47:80 -m

#chmod u+x ipvsadm.sh? (增加可執行權限)

——————————————————————————————————————————————————————
serverA配置如下：
ifconfig eth0 192.168.1.46 netmask 255.255.255.0
route add default gw 192.168.1.49
(注：此網關是lvsserver的eth0的IP地址)
service httpd start??? (開啟測試用的web服務)
echo?‘192.168.1.46’ > /var/www/html/index.html???? （制作測試用的html網頁)
——————————————————————————————————————————————————————-
serverB配置如下：
ifconfig eth0 192.168.1.47 netmask 255.255.255.0
route add default gw 192.168.1.49
(注：此網關是lvsserver的eth0的IP地址)
service httpd start??? (開啟測試用的web服務器
echo?‘192.168.1.47’ > /var/www/html/index.html???? （制作測試用的html網頁)

——————————————————————————————————————————————————————–
2、vs/tun模式下各服務器的配置?
lvsserver配置如下：
ifconfig eht0 192.168.1.49 netmsk 255.255.255.0
(注：tun 模式下只需要一塊物理網卡，可將eth1網卡禁用)
ifconfig tunl0 192.168.1.40 netmask 255.255.255.255 up
(注：tunlo接口配置的地址為vip地址)? ???
route add -host 192.168.1.40 dev tunlo ???
vi ipvsadm.sh （創建腳本文件）
——————————————————————————————————————————————————————- ? ? ? ??
#！/bin/bash
ipvsadm -C????? （清除之前的轉換表）
ipvsadm -At 192.168.1.40:80 -s rr?? （指定帶有調度算法轉換的服務器）
ipvsadm -at 192.168.1.40:80 -r 192.168.1.46:80 -i? （增加一臺真實服務器，-m是nat模式，-g是直接路由（dr )模式，-i是tun模式）
ipvaadm -at 192.168.1.40:80 -r 192.168.1.47:80 -i

#chmod u+x ipvsadm.sh? (增加可執行權限) ? ?
#./ipvsadm.sh
———————————————————————————————————————————————————————– ? ? ? ? ? ? ? ? ?
serverA配置如下：
ifconfig eth0 192.168.1.46 netmask 255.255.255.0
ifconfig tunl0 192.168.1.40 netmask 255.255.255.255 up??
route add -host 192.168.1.40 dev tunlo?????
vi arp.sh （創建腳本文件） ??

#!/bin/bash
echo “1” > /proc/sys/net/ipv4/conf/tunl0/arp_ignore
echo “2” > /proc/sys/net/ipv4/conf/tunl0/arp_announce
echo “1” > /proc/sys/net/ipv4/conf/all/arp_ignore
echo “2” > /proc/sys/net/ipv4/conf/all/arp_announce
———————————————————————————————————————————————————————–
serverB配置同severA一樣
———————————————————————————————————————————————————————–
3、vs/dr模式下各服務器的配置?
lvsserver配置如下：
ifconfig eth0 192.168.1.49 netmsk 255.255.255.0
(注：dr 模式下只需要一塊物理網卡，可將eth1網卡禁用)
ifconfig eth0:0 192.168.1.40 netmask 255.255.255.255 up
(注：eth0:0接口配置的地址為vip地址)? ???
route add -host 192.168.1.40 dev eth0:0
vi ipvsadm.sh （創建腳本文件）
———————————————————————————————————————————————————————-
#！/bin/bash
echo 1?> /proc/sys/net/ipv4/ip_forward?? （開啟路由功能）
ipvsadm -C????? （清除之前的轉換表）
ipvsadm -At 192.168.1.40:80 -s rr?? （指定帶有調度算法轉換的服務器）
ipvsadm -at 192.168.1.40:80 -r 192.168.1.46:80 -g （增加一臺真實服務器，-m是nat模式，-g是直接路由（dr )模式，-i是tun模式）
ipvaadm -at 192.168.1.40:80 -r 192.168.1.47:80 -g

#chmod u+x ipvsadm.sh? (增加可執行權限)?
./ipvsadm.sh
———————————————————————————————————————————————————————– ?
serverA配置如下：
?ifconfig eth0 192.168.1.46 netmask 255.255.255.0
ifconfig lo:0 192.168.1.40 netmask 255.255.255.255 up? （在lo接口上增加vip地址）
?route add -host 192.168.1.40 dev lo:0 （增加到環回接口的路由）
?vi arp.sh （創建腳本文件） ??

#!/bin/bash
echo “1” > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo “2” > /proc/sys/net/ipv4/conf/lo/arp_announce
echo “1” > /proc/sys/net/ipv4/conf/all/arp_ignore
echo “2” > /proc/sys/net/ipv4/conf/all/arp_announce?????
#chmod u+x arp.sh? (增加可執行權限)?
#./arp.sh?
———————————————————————————————————————————————————————– ???
serverB配置和serverA一樣
———————————————————————————————————————————————————————–
? 測試：1、顯示LVS 目前的連接?
???????????? 如：ipvsadm -L -c ???ipvsadm -L –stats

2、將46和47的ＷＥＢ服務啟用。直接輸入vip的地址不停的刷新你將會看到不同頁面的切換
