LVM管理

概述

LVM即邏輯卷管理器的意思，相對于傳統的物理磁盤上劃分分區（文件系統）、格式化操作來講，LVM需要先將磁盤或者分區（塊設備）轉換成PV，由一個或者多PV組成VG，在VG上再劃分成LV，最后將LV格式化，掛載，供使用。

那么，LVM相比傳統的磁盤管理有什么不同呢，LVM的邏輯卷管理能夠靈活的調整文件系統的大小。從而管理更加方便。



一、LVM相關的概念

PV：physical Volume， 物理卷，將一個塊設備的SystemID調整為8E（LVM），再通過lvcreate轉換，即成為一個PV。

VG：Volume Group，將一個或多個PV組合起來形成的邏輯設備

LV：Logical Volume,邏輯卷，在VG上進行劃分，最終分配給用戶使用的分區（文件系統），可以進行格式化和掛載

PE：Physical Extend,物理塊，LVM的最小存儲單元，默認大小為4M，每個VG最多能包含65534個PE：即如果使用默認大小，VG大小最大只有256G。PE大小在創建VG時指定。

LE： Logical Extend，邏輯塊，其大小和PE一致

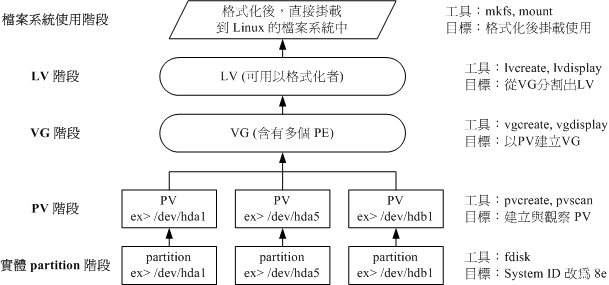

上三張圖，闡述下這些概念的關系

（圖片來源于網絡）







二、LVM實驗

下面，我們用一個綜合實驗，來看看LVM是如何實現和管理的

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

實驗目標：

1. 創建至少有2個PV組成的，大小為20G的，名為testvg的VG， 要求PE大小為16M，. 在卷組中創建大小為5G的邏輯卷testlv，. 掛載到/users目錄，開機自動掛載



2. 新建立用戶archlinux，要求家目錄為/users/archlinux， 切換到archlinux用戶，復制/etc/pam.d目錄下的所有文件到自己的家目錄



3. 擴展testlv至7G，要求archlinux的文件不能丟失， 收縮testlv至3G，要求文件不能丟失



4. 對testlv創建快照，并嘗試基于快照備份數據，驗證快照的功能。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~



接下來我們就上面的實驗要求，進行逐步的實現，我們將機器上的/dev/sdb，劃分兩個分區，來創建lv

一、 按要求創建LV

1. 磁盤分區

# 使用parted對/dev/sdb進行分區，先使用print顯示已有的分區



[root@localhost ~]# parted /dev/sdb

GNU Parted 3.1

使用 /dev/sdb

Welcome to GNU Parted! Type ‘help’ to view a list of commands.

(parted) print

Model: Msft Virtual Disk (scsi)

Disk /dev/sdb: 136GB

Sector size (logical/physical): 512B/512B

Partition Table: gpt

Disk Flags:



Number Start End Size File system Name 標志

1 1049kB 10.0GB 9999MB primary lvm

2 10.0GB 20.0GB 9999MB primary lvm

3 20.0GB 30.0GB 10.0GB primary lvm

4 30.0GB 40.0GB 10.0GB primary lvm

5 40.0GB 50.0GB 10.0GB primary lvm



(parted)







#將這個磁盤上現有的分區全部刪除

(parted) rm 1

(parted) rm 2

(parted) rm 3

(parted) rm 4

(parted) rm 5



(parted) print

Model: Msft Virtual Disk (scsi)

Disk /dev/sdb: 136GB

Sector size (logical/physical): 512B/512B

Partition Table: gpt

Disk Flags:



Number Start End Size File system Name 標志



(parted) mklabel gpt

警告: The existing disk label on /dev/sdb will be destroyed and all data on this disk will be lost. Do you want to continue?

是/Yes/否/No? yes



(parted) mkpart primary 0G 10G

(parted) mkpart primary 10G 20G

(parted) print

Model: Msft Virtual Disk (scsi)

Disk /dev/sdb: 136GB

Sector size (logical/physical): 512B/512B

Partition Table: gpt

Disk Flags:



Number Start End Size File system Name 標志

1 1049kB 10.0GB 9999MB primary

2 10.0GB 20.0GB 9999MB primary



(parted) toggle 1 lvm

(parted) toggle 2 lvm

(parted) print

Model: Msft Virtual Disk (scsi)

Disk /dev/sdb: 136GB

Sector size (logical/physical): 512B/512B

Partition Table: gpt

Disk Flags:



Number Start End Size File system Name 標志

1 1049kB 10.0GB 9999MB primary lvm

2 10.0GB 20.0GB 9999MB primary lvm







(parted) q

信息: You may need to update /etc/fstab.



[root@localhost ~]# cat /proc/partitions

major minor #blocks name



2 0 4 fd0

8 0 133169152 sda

8 1 1048576 sda1

8 2 90176512 sda2

8 16 133169152 sdb

8 17 9764864 sdb1

8 18 9764864 sdb2

11 0 1048575 sr0

253 0 52428800 dm-0

253 1 2097152 dm-1

253 3 35639296 dm-3

[root@localhost ~]# partx -a /dev/sdb

partx: /dev/sdb: error adding partitions 1-2



2. 創建PV



[root@localhost ~]# pvcreate /dev/sdb1

Physical volume “/dev/sdb1” successfully created.



[root@localhost ~]# pvcreate /dev/sdb2

Physical volume “/dev/sdb2” successfully created.



3. 創建VG

[root@localhost ~]# vgcreate -s 16M testvg /dev/sdb{1,2}

Physical volume “/dev/sdb1” successfully created.

Volume group “testvg” successfully created

# 使用vgdisplay或者pvdisplay可以查看到VG和PV之間已經進行了關聯



[root@localhost ~]# pvdisplay

— Physical volume —

PV Name /dev/sdb2

VG Name testvg

PV Size 9.31 GiB / not usable 16.00 MiB

Allocatable yes

PE Size 16.00 MiB

Total PE 595

Free PE 595

Allocated PE 0

PV UUID sY33VY-xCHC-xv2M-doha-RInF-Pgz5-KfrfCj



— Physical volume —

PV Name /dev/sdb1

VG Name testvg

PV Size 9.31 GiB / not usable 16.00 MiB

Allocatable yes

PE Size 16.00 MiB

Total PE 595

Free PE 595

Allocated PE 0

PV UUID jCSfUE-81oO-1jUi-n5YQ-AwtY-W3eo-4vsldi





4. 創建LV



[root@localhost ~]# lvcreate -L 5G -n testlv /dev/mapper/testvg

Logical volume “testlv” created.



[root@localhost ~]# lvdisplay /dev/mapper/testvg-testlv

— Logical volume —

LV Path /dev/testvg/testlv

LV Name testlv

VG Name testvg

LV UUID Xx78rs-xafF-5uqA-aNtM-IT55-oMp4-Awdrzk

LV Write Access read/write

LV Creation host, time localhost.localdomain, 2017-12-28 11:42:34 +0800

LV Status available

# open 0

LV Size 5.00 GiB

Current LE 320

Segments 1

Allocation inherit

Read ahead sectors auto

– currently set to 8192

Block device 253:2



5. 掛載



A. 格式化

[root@localhost ~]# mke2fs -t ext4 /dev/testvg/testlv

B.掛載

[root@localhost ~]# mkdir /users

[root@localhost ~]# mount /dev/mapper/testvg-testlv /users



[root@localhost users]# mount | grep “testlv”

/dev/mapper/testvg-testlv on /users type ext4 (rw,relatime,seclabel,data=ordered)

C.? 自動掛載

vim /etc/fstab

/dev/mapper/testvg-testlv /users ext4 defaults 0 0

?

?

二、 創建用戶并將用戶的家目錄指向testlv

[root@localhost /]# useradd -d /users/archlinux archlinux



[archlinux@localhost ~]$ cp -r /etc/pam.d/* .





三、 LV的擴展和收縮

1. 擴展LV

# 對于LV的擴展，我們先應該保證VG有足夠的剩余空間，然后，擴展LV，再修改文件系統的大小，擴展LV應該先備份數據，再在線擴展

# 擴展LV到7G

[root@localhost ~]# lvextend -L 7G /dev/mapper/testvg-testlv

Size of logical volume testvg/testlv changed from 5.00 GiB (320 extents) to 7.00 GiB (448 extents).

Logical volume testvg/testlv successfully resized.

# 修改文件系統大小





[root@localhost /]# resize2fs /dev/testvg/testlv

resize2fs 1.42.9 (28-Dec-2013)

Filesystem at /dev/testvg/testlv is mounted on /users; on-line resizing required

old_desc_blocks = 1, new_desc_blocks = 1

The filesystem on /dev/testvg/testlv is now 1835008 blocks long.





[root@localhost ~]# df -h

文件系統 容量 已用 可用 已用% 掛載點

/dev/mapper/testvg-testlv 6.8G 23M 6.4G 1% /users







2. 收縮LV

# 對于縮減LV的大小，應該先卸載文件系統，再進行文件系統的檢查，接著先將文件系統的大小進行修改，再修改LV的大小



[root@localhost ~]# umount /users



[root@localhost ~]# e2fsck -f /dev/mapper/testvg-testlv

e2fsck 1.42.9 (28-Dec-2013)

第一步: 檢查inode,塊,和大小

第二步: 檢查目錄結構

第3步: 檢查目錄連接性

Pass 4: Checking reference counts

第5步: 檢查簇概要信息

/dev/mapper/testvg-testlv: 53/458752 files (0.0% non-contiguous), 67363/1835008 blocks





[root@localhost ~]# resize2fs /dev/mapper/testvg-testlv 3G

resize2fs 1.42.9 (28-Dec-2013)

Resizing the filesystem on /dev/mapper/testvg-testlv to 786432 (4k) blocks.

The filesystem on /dev/mapper/testvg-testlv is now 786432 blocks long.



[root@localhost ~]# lvreduce -L 3G /dev/mapper/testvg-testlv

WARNING: Reducing active logical volume to 3.00 GiB.

THIS MAY DESTROY YOUR DATA (filesystem etc.)

Do you really want to reduce testvg/testlv? [y/n]: y

Size of logical volume testvg/testlv changed from 7.00 GiB (448 extents) to 3.00 GiB (192 extents).

Logical volume testvg/testlv successfully resized.



[root@localhost ~]# mount -a

[root@localhost ~]# mount | grep “testvg”

/dev/mapper/testvg-testlv on /users type ext4 (rw,relatime,seclabel,data=ordered)





[root@localhost ~]# cd /users/archlinux/

[root@localhost archlinux]# ll

總用量 104

-rw-r–r–. 1 archlinux archlinux 272 12月 28 12:15 atd

-rw-r–r–. 1 archlinux archlinux 192 12月 28 12:15 chfn

-rw-r–r–. 1 archlinux archlinux 192 12月 28 12:15 chsh

-rw-r–r–. 1 archlinux archlinux 232 12月 28 12:15 config-util

-rw-r–r–. 1 archlinux archlinux 293 12月 28 12:15 crond

lrwxrwxrwx. 1 archlinux archlinux 19 12月 28 12:15 fingerprint-auth -> fingerprint-auth-ac

-rw-r–r–. 1 archlinux archlinux 702 12月 28 12:15 fingerprint-auth-ac

-rw-r–r–. 1 archlinux archlinux 796 12月 28 12:15 login

-rw-r–r–. 1 archlinux archlinux 154 12月 28 12:15 other

-rw-r–r–. 1 archlinux archlinux 188 12月 28 12:15 passwd

……………







三、 LVM的快照功能

1. 對testlv創建一個快照卷

[root@localhost archlinux]# lvcreate -s -L 1G -n testlv-snap /dev/mapper/testvg-testlv

Using default stripesize 64.00 KiB.

Logical volume “testlv-snap” created.



2. 掛載并查看快照卷里頭的A文件內容

[root@localhost /]# mount -r /dev/testvg/testlv-snap /mnt/snap/



[root@localhost /]# cd /mnt/snap/archlinux/

[root@localhost archlinux]# cat vlock

#%PAM-1.0

auth include system-auth

account required pam_permit.so

[root@localhost archlinux]# wc -l vlock

3 vlock







3. 修改源卷testlv里頭的A文件內容，再查看快照卷的內容



[root@localhost archlinux]# cat vlock

#%PAM-1.0

auth include system-auth

account required pam_permit.so



This is first new line.

This is second new line.





This is the end line.







[root@localhost archlinux]# cd /mnt/snap/archlinux/

[root@localhost archlinux]# pwd

/mnt/snap/archlinux

[root@localhost archlinux]# cat vlock

#%PAM-1.0

auth include system-auth

account required pam_permit.so
