lvs-nat:
本質是多目標的DNAT，通過將請求報文中的目標地址和目標端口修改為某跳出的RS的RIP和PORT實現轉發
（1）RIP和DIP應在同一個IP網絡，且應使用私網地址；RS的網關要指向DIP
（2）請求報文和響應報文都必須經由Director轉發，Director易于成為系統瓶頸
（3）支持端口映射，可修改請求報文的目標PORT
（4）VS必須是Linux系統，RS可以是任意OS系統
lvs-nat的實現
實驗環境的準備：
4臺機器，2臺內網，一臺作為lvs調度器，還有一臺當客服端

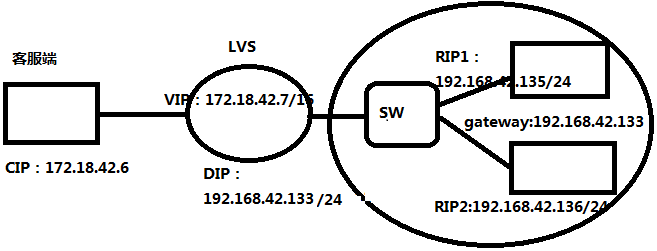

實驗拓撲圖
實驗前準備：
關閉防火墻，關閉selinux
開始實驗：
1.構建網絡
在LVS上
（1）systemctl start NetworkManager
nmcli connection show
nmcli connection modify eth1 ipv4.addresses 172.18.0.7/16 ipv4.method manual
nmcli connection up eth1
(2)開啟路由轉發功能
echo net.ipv4.ip_forward=1 >>/etc/sysctl.conf
sysctl -p
sysctl -a |grep ip_forward
看到net.ipv4.ip_forwward=1設置成功
在RS1，RS2上：
配置路由：
RS1 上：nmcli connection modify ipv4.gateway 192.168.42.133
RS2上：nmcli connection modify ipv4.gateway 192.168.42.133
在客服端上：
配置路由指向172.18.42.7/16
2.檢查網絡：
用客服端ping 192.168.42.135和192.168.42.136,ping通，則網絡構建成功
3.統一時間：
（1）通過ntp協議來統一時間，在CentOS 7上使用自帶的chronyd服務來管理
（2）在LVS上修改文件/etc/chronyd.conf
server 172.18.0.1 iburst
allow 192.168.42.0/24
local stratum 10
（3）在RS1，RS2上修改配置文件/etc/chronyd.conf
server 192.168.42.133 iburst
（4）chronyd服務默認是關閉的，需要開啟
systemctl start chronyd
4.配置LVS
（1）yum install ipvsadm 在CentOS7上通過ipvsadm來管理LVS
（2）ipvsadm -A -t 172.18.42.7:80 -s rr
（3）ipvsadm -a -t 172.18.42.7:80 -r 192.168.42.135 -m
ipvsadm -a -t 172.18.42.7:80 -r 192.168.42.16 -m
（4）為了便于觀察在RS1和RS2上安裝httpd服務
RS1：echo RS1 > /var/www/html/index.html
RS2: echo RS2 > /var/www/html/index.html

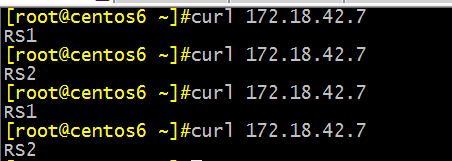

5.測試
