實驗：在軟件RAID搭建LVM邏輯卷進行管理

本節索引

實驗一：在軟件RAID創建LVM邏輯卷

實驗二：擴容LVM邏輯卷

實驗三：縮容LVM邏輯卷

在上一節我們了解到，RAID可以實現磁盤的高性能讀寫，并實現冗余，而LVM邏輯卷則可以實現磁盤的彈性擴展，那么如何將兩者配合使用并將它們的優勢充分發揮呢，今天我們來實驗在軟件RAID上搭建LVM邏輯卷

實驗預期：

在CentOS6.9系統上搭建兩個RAID級別，分別為RAID0,及RAID5，將兩個RAID合并為卷組并創建邏輯卷，實現冗余、性能提升、及彈性拓展。

實驗準備環境：

CentOS6.9服務器一臺，3塊硬盤，分別為40G,60G,80G，并在每塊磁盤創建分區sdx1容量為1G，sdx2容

量為2G，創建掛載用空目錄/test。

實驗一：在軟件RAID創建LVM邏輯卷

1.mdadm -C ? /dev/md1 ?-a ?yes ?-l5 ?-n3 ? /dev/sd{b1,c1,d1}

將三個容量為1G的分區sdb1，sdc1，sdd1組成一個名稱為md1的RAID5

2.mdadm -C ? /dev/md2 ?-a ?yes ?-l0 -n3 ? /dev/sd{b2,c2,d2}

將三個容量為2G的分區sdb2，sdc2，sdd2組成一個名稱為md2的條形卷RAID0

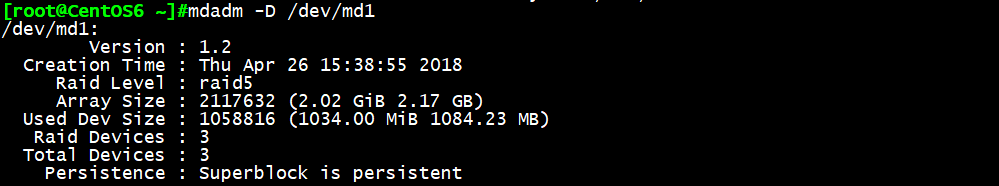

3.mdadm ? -D ? /dev/md1

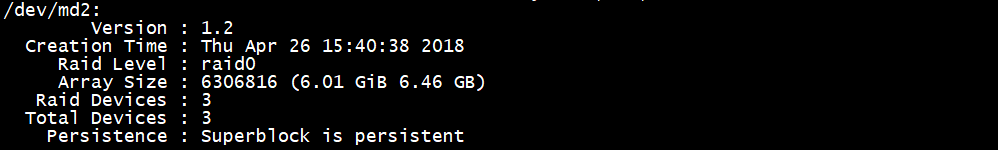

mdadm ? -D ? /dev/md2

查看RAID5、RAID0，確定已創建成功，md1設備可用容量為2G，md2設備可用容量為6G

4.pvcreate ? /dev/md1 ? /dev/md2

將md1、md2設備創建為物理卷

5.vgcreate ? vg_md ? /dev/md1 ? /dev/md2

創建由md1、md2組成的卷組vg_md，可用容量為8G

6.lvcreate ?-L ?7G ?-n ?lv_md ?vg_md

在卷組vg_md上創建一個名稱為lv_md，大小為7G的邏輯卷

7.mke2fs ? ?-t ? ext4 ? /dev/vg_md/lv_md

創建邏輯卷lv_md的文件系統為ext4

8.mount ? ?/dev/vg_md/lv_md ? ? /test/

將邏輯卷lv_md掛載至提前準備好的空目錄/test，這時我們看到邏輯卷lv_md已搭建在RAID0與RAID5共

同組成的分區上

9.vim ?/etc/fstab

將掛載信息寫入/etc/fstab文件，實現開機自動掛載

10.dd ?if=/dev/zero ?of=/test/1G.file ?bs=1024k ?count=1000

dd ?if=/dev/zero ?of=/data/1G.file ?bs=1024k ?count=1000

測試磁盤寫速度，可見/test目錄下寫性能相比普通磁盤掛載的/data目錄確實有顯著提升

實驗二：擴展邏輯卷到15G

由于原有卷組總容量只有8G，我們選擇新創建一個10G分區sda6并添加至原卷組中

1.pvcreate ?/dev/sda6 ? ? ? ? ? ? ?創建卷組

2.vgextend ? ?vg_md ? ?/dev/sda6 ? ? ? ? ? ?將10G分區sda6添加至vg_md卷組

3.lvextend ? -r ?-L ?15G ? /dev/vg_md/lv_md ? ? ?拓展邏輯卷lv_md到15G

注：命令3中-r選項代表同步文件系統大小與邏輯卷大小相同，也可用resize2fs ? ? /dev/sda6命令代替

實驗三：縮減邏輯卷到5G

注意：只有ext4系列文件系統可進行LVM縮容，xfs文件系統無法縮減，縮容前先保證縮容后分區容量大于

數據容量，否則數據將被破壞，生產環境中一般不進行縮容LVM操作。

1.umount ? /test/ ? ? ? 卸載

resize2fs ? /dev/vg_md/lv_md ? 5G ? ? ? ?縮減文件系統到5G

提示應先使用命令e2fsck ?-f檢查文件系統

注意文件系統與邏輯卷的執行順序，擴容時為先擴容邏輯卷再擴容文件系統，縮容時為先縮容文件

系統再縮容邏輯卷，否則，執行e2fsck ?-f檢查文件系統將失敗

2.e2fsck ?-f ? ?/dev/vg_md/lv_md ? ? ? ? ? ? ? 檢查文件系統

3.?resize2fs ? /dev/vg_md/lv_md ? 5G ? ? ? ?縮減文件系統到5G

4.lvreduce ?-L ?5G ? /dev/vg_md/lv_md ? ? ? 縮減邏輯卷到5G

5.lvdisplay ? ? ? ? ? ?顯示邏輯卷已縮減成功

總結：可見實驗RAID和LVM配合使用，確實提升了磁盤的讀寫性能，實現了冗余，并且可彈性管理分區大小
