TCP/IP協議三次握手與四次握手流程解析

一、TCP報文格式
TCP/IP協議的詳細信息參看《TCP/IP協議詳解》三卷本。下面是TCP報文格式圖：

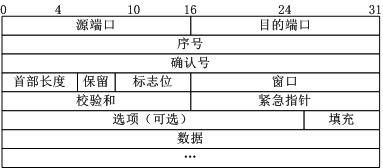

圖1 TCP報文格式
上圖中有幾個字段需要重點介紹下：
（1）序號：Seq序號，占32位，用來標識從TCP源端向目的端發送的字節流，發起方發送數據時對此進行標記。
（2）確認序號：Ack序號，占32位，只有ACK標志位為1時，確認序號字段才有效，Ack=Seq+1。
（3）標志位：共6個，即URG、ACK、PSH、RST、SYN、FIN等，具體含義如下：
（A）URG：緊急指針（urgent pointer）有效。
（B）ACK：確認序號有效。
（C）PSH：接收方應該盡快將這個報文交給應用層。
（D）RST：重置連接。
（E）SYN：發起一個新連接。
（F）FIN：釋放一個連接。

需要注意的是：
（A）不要將確認序號Ack與標志位中的ACK搞混了。
（B）確認方Ack=發起方Req+1，兩端配對。

二、三次握手
所謂三次握手（Three-Way Handshake）即建立TCP連接，就是指建立一個TCP連接時，需要客戶端和服務端總共發送3個包以確認連接的建立。在socket編程中，這一過程由客戶端執行connect來觸發，整個流程如下圖所示：

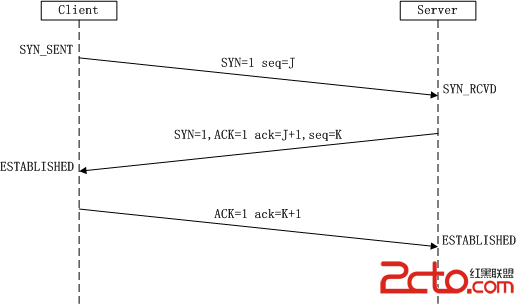

圖2 TCP三次握手
（1）第一次握手：Client將標志位SYN置為1，隨機產生一個值seq=J，并將該數據包發送給Server，Client進入SYN_SENT狀態，等待Server確認。
（2）第二次握手：Server收到數據包后由標志位SYN=1知道Client請求建立連接，Server將標志位SYN和ACK都置為1，ack=J+1，隨機產生一個值seq=K，并將該數據包發送給Client以確認連接請求，Server進入SYN_RCVD狀態。
（3）第三次握手：Client收到確認后，檢查ack是否為J+1，ACK是否為1，如果正確則將標志位ACK置為1，ack=K+1，并將該數據包發送給Server，Server檢查ack是否為K+1，ACK是否為1，如果正確則連接建立成功，Client和Server進入ESTABLISHED狀態，完成三次握手，隨后Client與Server之間可以開始傳輸數據了。

SYN攻擊：
在三次握手過程中，Server發送SYN-ACK之后，收到Client的ACK之前的TCP連接稱為半連接（half-open connect），此時Server處于SYN_RCVD狀態，當收到ACK后，Server轉入ESTABLISHED狀態。SYN攻擊就是Client在短時間內偽造大量不存在的IP地址，并向Server不斷地發送SYN包，Server回復確認包，并等待Client的確認，由于源地址是不存在的，因此，Server需要不斷重發直至超時，這些偽造的SYN包將產時間占用未連接隊列，導致正常的SYN請求因為隊列滿而被丟棄，從而引起網絡堵塞甚至系統癱瘓。SYN攻擊時一種典型的DDOS攻擊，檢測SYN攻擊的方式非常簡單，即當Server上有大量半連接狀態且源IP地址是隨機的，則可以斷定遭到SYN攻擊了，使用如下命令可以讓之現行：
#netstat -nap | grep SYN_RECV

三、四次揮手
三次握手耳熟能詳，四次揮手估計就，所謂四次揮手（Four-Way Wavehand）即終止TCP連接，就是指斷開一個TCP連接時，需要客戶端和服務端總共發送4個包以確認連接的斷開。在socket編程中，這一過程由客戶端或服務端任一方執行close來觸發，整個流程如下圖所示：

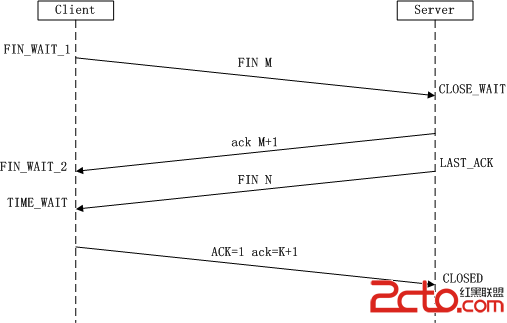

圖3 TCP四次揮手
由于TCP連接時全雙工的，因此，每個方向都必須要單獨進行關閉，這一原則是當一方完成數據發送任務后，發送一個FIN來終止這一方向的連接，收到一個FIN只是意味著這一方向上沒有數據流動了，即不會再收到數據了，但是在這個TCP連接上仍然能夠發送數據，直到這一方向也發送了FIN。首先進行關閉的一方將執行主動關閉，而另一方則執行被動關閉，上圖描述的即是如此。
（1）第一次揮手：Client發送一個FIN，用來關閉Client到Server的數據傳送，Client進入FIN_WAIT_1狀態。
（2）第二次揮手：Server收到FIN后，發送一個ACK給Client，確認序號為收到序號+1（與SYN相同，一個FIN占用一個序號），Server進入CLOSE_WAIT狀態。
（3）第三次揮手：Server發送一個FIN，用來關閉Server到Client的數據傳送，Server進入LAST_ACK狀態。
（4）第四次揮手：Client收到FIN后，Client進入TIME_WAIT狀態，接著發送一個ACK給Server，確認序號為收到序號+1，Server進入CLOSED狀態，完成四次揮手。

上面是一方主動關閉，另一方被動關閉的情況，實際中還會出現同時發起主動關閉的情況，具體流程如下圖：

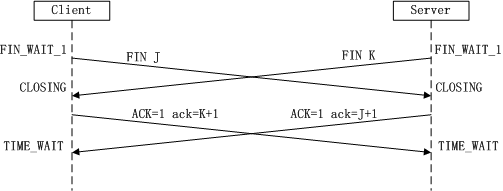

圖4 同時揮手
流程和狀態在上圖中已經很明了了，在此不再贅述，可以參考前面的四次揮手解析步驟。

四、附注
關于三次握手與四次揮手通常都會有典型的面試題，在此提出供有需求的XDJM們參考：

為什么建立連接是三次握手，而關閉連接卻是四次揮手呢？

這是因為服務端在LISTEN狀態下，收到建立連接請求的SYN報文后，把ACK和SYN放在一個報文里發送給客戶端。而關閉連接時，當收到對方的FIN報文時，僅僅表示對方不再發送數據了但是還能接收數據，己方也未必全部數據都發送給對方了，所以己方可以立即close，也可以發送一些數據給對方后，再發送FIN報文給對方來表示同意現在關閉連接，因此，己方ACK和FIN一般都會分開發送。
