TCP/IP協議棧 和IP地址規劃

TCP/IP??Transmission Control Protocol /Internet Protocol

TCP/IP是一個Protocol Stack，包括TCP、IP、UDP、ICMP、RIP、TELNET、FTP、SMTP、ARP等許多協議

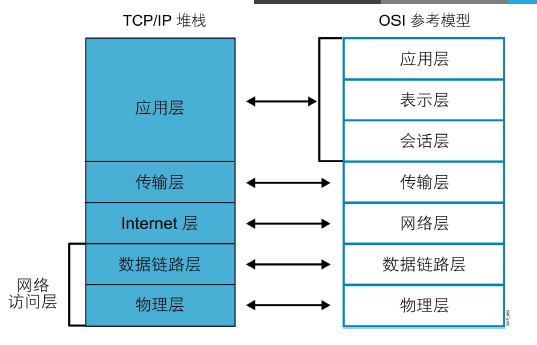

和ISO參考模型的分層有對應關系

應用層? (File transfer)

FTP ，? TFTP? ，pop3 (郵箱)， imap? ，stp ,htps ,smtp (郵件)
–Network File System

E-mail? ， smtp (郵件）

–Simple Mail Transfer Protocol

Remote login ，Telnet ，rlogin

Network management

–Simple Network Management Protocol

Name management

–Domain Name System? （NDS）53? ? 域名系統



傳輸層 （Transport）HTTP? 80

TCP? ? ? ? ?傳輸控制協議，通訊有協商過程，全雙工協議，半關閉? 可靠性，有數字編號，性能差，有錯誤檢? ? ? ? ? ? ? ? ? ?查糾錯功能，數據恢復重傳，數據包打成段排序，流量控制滑動窗口，擁塞控制，慢啟動和擁塞? ? ? ? ? ? ? ? ? ?避免算法，確認機制，E-mail,File shanring? 傳輸文件，Downloading? ?下載）

cat? /etc/service? ?可以查看應用程序的端口號



TCP? 包頭

源端口、目標端口：計算機上的進程要和其他進程通信是要通過計算機端口的，而一個計算機端口某個時

刻能被一個進程占用，所以通過指定源端口和目標端口，就可以知道是哪兩個進程需要通信。源端口、目

標端口是用16位表示的，可推算計算機的端口個數為2^16個

0-15 是源端口? ? ? ?16-31是目標端口? ? ? ?都是16位 二進制? 一共有2^16應用程序 （65536）

序列號：表示本報文段所發送數據的第一個字節的編號。在TCP連接中所傳送的字節流的每一個字節都會

按順序編號。由于序列號由32位表示，所以每2^32個字節，就會出現序列號回繞，再次從0 開始

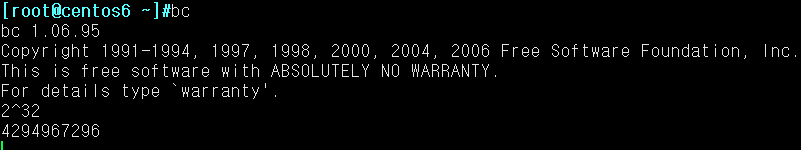

序列號最大2^32約等于40億

確認號：表示接收方期望收到發送方下一個報文段的第一個字節數據的編號。也就是告訴發送發：我希望

你（指發送方）下次發送的數據的第一個字節數據的編號是這個確認號

確認包的編號，對方包發過來的序號

數據偏移：表示TCP報文段的首部長度，共4位，由于TCP首部包含一個長度可變的選項部分，需要指定這

個TCP報文段到底有多長。它指出TCP 報文段的數據起始處距離TCP 報文段的起始處有多遠。該字段的單

位是32位(即4個字節為計算單位），4位二進制最大表示15，所以數據偏移也就是TCP首部最大60字節

保留：是沒有使用

URG：表示本報文段中發送的數據是否包含緊急數據（緊急指針后面跟有效數字）

ACK：表示是否前面的確認號字段是否有效。ACK=1，表示有效。只有當ACK=1時，前面的確認號字段才

有效。TCP規定，連接建立后，ACK必須為1,帶ACK標志的TCP報文段稱為確認報文段

PSH：提示接收端應用程序應該立即從TCP接收緩沖區中讀走數據，為接收后續數據騰出空間。如果為1

，則表示對方應當立即把數據提交給上層應用，而不是緩存起來，如果應用程序不將接收到的數據

讀走

RST：如果收到一個RST=1的報文，說明與主機的連接出現了嚴重錯誤（如主機崩潰），必須釋放連接，

然后再重新建立連接?；蛘哒f明上次發送給主機的數據有問題，主機拒絕響應，帶RST標志的TCP? ? ? ? ? ? ? ? 報? 文段稱

SYN：在建立連接時使用，用來同步序號。當SYN=1，ACK=0時，表示這是一個請求建立連接的報文段；

當SYN=1，ACK=1時，表示對方同意建立連接。SYN=1，說明這是一個請求建立連接或同意建立連

接 的報

FIN：表示通知對方本端要關閉連接了，標記數據是否發送完畢。如果FIN=1，即告訴對方：“我的數據已

經發送完畢，你可以釋放連接了”，帶FIN標志的TCP報文段稱為結束報文段





TCP協議PORT? ?服務器端口

傳輸層通過port號，確定應用層協議? prot number

tcp：傳輸控制協議，面向連接的協議；通信前需要建立虛擬鏈路；結束后拆除鏈路? ? ? ?0-65535

udp：User Datagram Protocol，無連接的協議? ? ?0-65535

IANA:互聯網數字分配機構（負責域名，數字資源，協議分配）

0-1023：系統端口或特權端口(僅管理員可用) ，眾所周知，永久的分配給固定的系統應用使用

22/tcp(ssh),? ?80/tcp(http),? ?443/tcp(https)

1024-49151：用戶端口或注冊端口，但要求并不嚴格，分配給程序注冊為某應用使用

1433/tcp(SqlServer)，? 1521/tcp(oracle),? ?3306/tcp(mysql)? , 11211/tcp/udp(memcached)

49152-65535：動態端口或私有端口，客戶端程序隨機使用的端口

Windows? 和liunx? ?查看端口號? 通用 netstat? -no? ? /? ? -nt

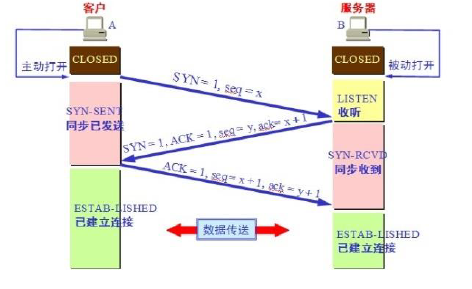

TCP三次握手

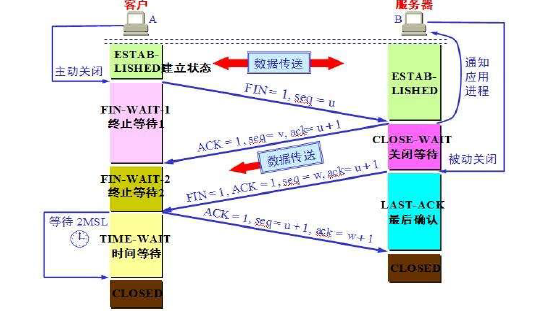

TCP四次揮手

UDP? ? ? ? ?用戶數據協議，沒有數字編號，數據包錯誤就在從新傳輸，性能好（Voice 語音，?Video 視頻? )

工作在傳輸層 ,提供不可靠的網絡訪問, 非面向連接協議 , 有限的錯誤檢查 ,傳輸性能高, 無數據恢

復特性

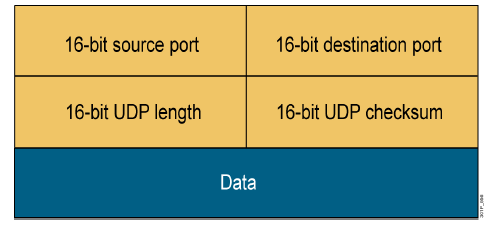

UDP 包頭

Intrenet 層

Internet? ? prot? ? (IP 協議）

Internet? ?Control? ?Message? Protocol? （ICMP 協議）

ICMP 協議 判斷網絡狀態? ?，向對面主機發送數據包，（可以把包調大，判斷網絡穩定性 ping? IP? -s? 數? ? ? ? ? ? ? ? ? ?字）

Internet? group? management? protocol? （IGMP協議）多播應用

address? resolution? protocol? （ARP協議? 地址解析協議）廣播應用

arp? -n? 查看 處于TCP三系握手前執行拿到Mac地址

只能基于一個網絡段（IP的地址運算）跨路由 數據聯絡層的MAC地址始終變化? ARP得到地址金星通訊

reverse? address? resolution? protocol? （RARP反地址解析協議）

RARP? 與ARP剛好相反，用MAC地址查找IP地址 并且得到的地址是固定地址在（DHCP）獲取地址

Internet? ? ? ? ? ? ?IP? ? ? 協議特征

運行于OSI 網絡層? ，面向無連接的協議? ，獨立處理數據包? ，分層編址? ?盡力而為傳輸? ?無數據恢復功能

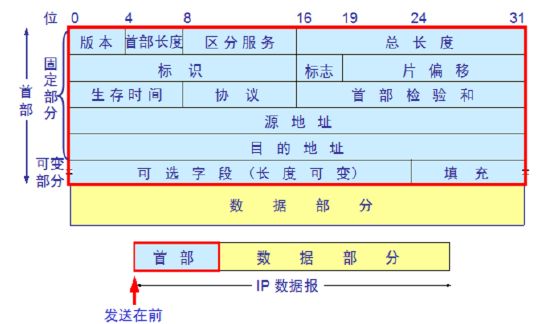

IP PDU 報頭



版本:占4位,指IP 協議的版本目前的IP協議版本號為4

首部長度:占4位,可表示的最大數值是15個單位，一個單位為4字節，因此IP 的首部長度的最大值是60字節

區分服務:占8位,用來獲得更好的服務,在舊標準中叫做服務類型,但實際上一直未被使用過.后改名為區分服

務.只有在使用區分服務(DiffServ)時,這個字段才起作用.一般的情況下都不使用

總長度:占16位,指首部和數據之和的長度,單位為字節,因此數據報的最大長度為65535 字節.總長度必須不超

過最大傳送單元MTU

標識:占16位,它是一個計數器,通常，每發送一個報文，該值會加1，也用于數據包分片，在同一個包的若干

分片中，該值是相同的

標志(flag):占3位,目前只有后兩位有意義

DF：Don‘t Fragment，中間的一位，只有當DF=0 時才允許分片

MF：More Fragment，最高位，MF=1表示后面還有分片。MF=0 表示最后一個分片

片偏移:占12位,指較長的分組在分片后，該分片在原分組中的相對位置.片偏移以8個字節為偏移單位

生存時間:占8位,記為TTL (Time To Live) 數據報在網絡中可通過的路由器數的最大值,TTL 字段是由發送端

初始設置一個8 bit字段.推薦的初始值由分配數字RFC 指定,當前值為64.發送ICMP 回顯應答時

常把TTL設為最大值255

一般Linux ttl=46? ? windows? ttl=128? 路由器? ttl=255

用? ? echo? 128? > /proc/sys/net/ipv4/ip_defuault_ttl? ? 修改ttl值? （生存時間）

協議:占8位,指出此數據報攜帶的數據使用何種協議以便目的主機的IP層將數據部分上交給哪個處理過程, 1

表示為ICMP 協議, 2表示為IGMP 協議, 6表示為TCP 協議, 17表示為UDP 協議

首部檢驗和:占16位,只檢驗數據報的首部不檢驗數據部分.這里不采用CRC 檢驗碼而采用簡單的計算方法

源地址和目的地址:都各占4字節,分別記錄源地址和目的地址

IP地址

它們可唯一標識IP 網絡中的每臺設備

每臺主機（計算機、網絡設備、外圍設備）必須具有唯一的地址



有類地址分類

IP地址由兩部分組成:

網絡ID：? 標識網絡? ? ? ? ? ? ? ?每個網段分配一個網絡ID

主機ID：? 標識單個主機? ? ? ?由組織分配給各設備

IPv4地址格式：點分十進制記法

A類：? 0 000 0000 -0 111 1111: 1-127

網絡數：126, 127? ? ? 每個網絡中的主機數：2^24-2? ? ?默認子網掩碼：255.0.0.0? ? ?私網地址：10.0.0.0

B類：10 00 0000 -10 11 1111：128-191

網絡數：2^14? ? ? ? ? ?每個網絡中的主機數：2^16-2? ? ? 默認子網掩碼：255.255.0.0

私網地址：172.16.0.0-172.31.0.0

C類： 110 0 0000 -110 1 1111: 192-223

網絡數：2^21? ? ? ? ? 每個網絡中的主機數：2^8-2? ? ? ? 默認子網掩碼：255.255.255.0

私網地址：192.168.0.0-192.168.255.0

D類：組播? ? ? ?1110 0000 -1110 1111: 224-239

E類：? ?240-255

無類地址分類

CIDR? ?無類域間路由? ：網絡ID和主機ID數量不確定? （32位? IPV4）

netmask? 子網掩碼

網絡ID數? netmask對應的數是1

主機ID數 netmask對應的數字是0

按照有類分 A類是255.0.0.0

B類是255.255.0.0

C類是255.255.255.0

D和E是特殊類型 沒有子網掩碼

00000000? ? ? ? ? 0

10000000? ? ? ? ? 128

11000000? ? ? ? ? ?192

11100000? ? ? ? ? ? 224

11110000? ? ? ? ? ? ?240

11111000? ? ? ? ? ? 248

11111100? ? ? ? ? ? 252

11111110? ? ? ? ? ? ?254

11111111? ? ? ? ? ? ?255

例：172.20.0.123? ?網絡ID數為22? ? ?問? netmask？是多少

網絡ID是22? 就是22個1

主機ID是10個0（32-22=10）

255.255.252.0? ? ? 8個1是255? ? ?剩下6個1是 252

172.20.0.123/22 是無類間路由表示法? ?比子網掩碼更簡潔，更方便

例：200.222.123.23/26? 問 netmask?? 主機數？

netmask? 是 255.255.255.192

主機數? ?2^6-2=62



一個網絡的主機數量=2^主機ID位數-2=2^（32位-網絡ID位數）-2

劃分子網：將一個大網劃分 成小網（網絡ID向主機ID借位）

大網：主機多（主機ID位數多網絡ID數少）

小網：主機少（主機ID位數少網絡ID數多）

合并超網：多個小網合并成大網（主機ID向網絡ID借位）找共同點

可以提高網絡訪問效率，減少時間

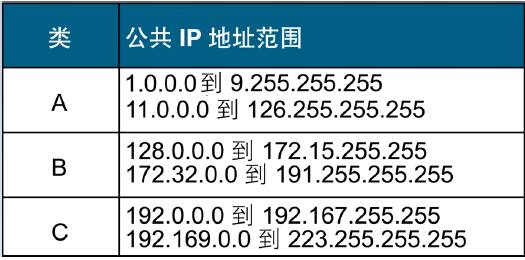

公共IP地址：任何人都可以訪問

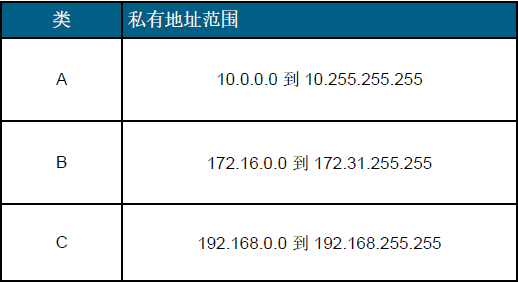

私有IP地址 ：給局域網用，互聯網不能訪問，



特殊地址

0.0.0.0? ： 不是一個真正意義上的IP地址。它表示一個集合：所有不清楚的主機和目的網絡

255.255.255.255 ：? 限制廣播地址。對本機來說，這個地址指本網段內(同一廣播域)的所有主機

127.0.0.1～127.255.255.254：

本機回環地址，主要用于測試。在傳輸介質上永遠不應該出現目的地址為“127.0.0.1”的數據包

224.0.0.0到239.255.255.255：

組播地址，224.0.0.1特指所有主機，224.0.0.2特指所有路由器。224.0.0.5指OSPF 路由器，地址多用于

些特定的程序以及多媒體程序

169.254.x.x：

如果Windows主機使用了DHCP自動分配IP地址，而又無法從DHCP服務器獲取地址，系統會為

主機分配這樣地址
