SSH端口轉發實驗



本節索引：

一、SSH端口轉發相關概念

二、實驗：模擬SSH本地端口轉發

三、實驗：模擬SSH遠程端口轉發

四、實驗：模擬SSH動態端口轉發



一、SSH端口轉發相關概念

在上一節我們知道，SSH會自動加密和解密所有SSH客戶端和服務器之間的網絡數據。但是，SSH還同時

提供了一個非常有用的功能，這就是端口轉發。它能夠將其他TCP端口的網絡數據通過安全的SSH協議

轉發，例如：Telnet，SMTP等這些TCP應用都能從中受益，避免了用戶名，密碼以及隱私信息的明文傳

輸。而與此同時，如果在你的工作環境中防火墻限制了一些網絡端口的使用，但是允許SSH的連接，那么

端口轉發功能也能夠將TCP端口轉發來使用SSH進行通信。



SSH端口轉發提供的功能主要有：

1.加密SSH Client端至SSH Server端之間的數據

2.突破防火墻的限制完成一些之前無法建立的TCP連接



SSH端口轉發提供的類型有：

本地轉發

遠程轉發

動態轉發

X協議轉發



本地轉發：

當外網用戶想要臨時訪問公司內部的不安全TCP協議服務器時，由于防火墻限制無法直接訪問，但可利用

先SSH連接至公司內網的SSH服務器在轉發至不安全的TCP協議服務器。由于作為轉發的SSH服務器與要訪

問的不安全TCP協議服務器在同一網絡環境內，故這種連接就叫本地轉發。



格式：

ssh -L localprot:remotehost:remotehostport? sshserver

localprot：指定本機端口

remotehost：指定遠程不安全協議的服務器地址

remotehostport：遠程不安全協議的服務器地址端口

sshserver：SSH服務器地址



options：

-f????? 后臺啟用

-N??? 不打開遠程shell，處于等待狀態

-g???? 啟用網關功能

示例：

ssh -L 9527:telnetsrv:23? -N sshsrv

telnet 127.0.0.1 9527

當訪問本機的9527端口時，被加密后轉發到sshsrv的ssh服務，再解密被轉發到telnetsrv:23

大致流程：

Data <–> localhost:9527 <–>localhost:xxxxx <–> sshsrv:22 <–>sshsrv:yyyyy <–> telnetsrv:23





遠程轉發：

與本地端口轉發相比，我們將SSH服務器與Client訪問端的位置對調，將與不安全TCP協議服務器同一內網

的主機作為Client，將外部網絡主機作為SSH服務器做為端口轉發。由于作為轉發的SSH服務器處在外部網

絡環境中，故這種連接就叫遠程轉發。



格式：

ssh -R sshserverport:remotehost:remotehostport sshserver

sshserverport：指定SSH服務器端口

remotehost：指定遠程不安全協議的服務器地址

remotehost:remotehostport：指定遠程不安全協議的服務器端口

sshserver：SSH服務器地址



示例：

ssh -R 9527:telnetsrv:23 -N sshsrv

讓sshsrv偵聽9527端口的訪問，如有訪問，就加密后通過ssh服務轉發請求到本機ssh客戶端，再由本機解密后轉發到telnetsrv:23

大致流程：

Data <–> sshsrv:9527 <–> sshsrv:22 <–> localhost:xxxxx <–> localhost:yyyyy <–> telnetsrv:23





動態端口轉發：

在之前我們已經了解了本地轉發，以及遠程轉發，但它們實現的前提都是要求有一個固定的應用服務端端

口號。但在某些場景下，例如用瀏覽器瀏覽網頁，是沒有固定端口的，這時就需要利用到動態的端口轉

發。比如說，當用firefox訪問Internet時，本機的1080端口作為代理服務器，firefox的訪問請求被轉發到

sshserver上，由sshserver替代訪問Internet

ssh -D 1080 root@sshserver

在本機firefox設置socketproxy:127.0.0.1:1080

curl –socks5? 127.0.0.1:1080? http://www.qq.com





X協議轉發：

所有圖形化應用程序都是X客戶程序

能夠通過tcp/ip連接遠程X服務器

數據沒有加密機，但是它通過ssh連接隧道安全進行



ssh -X user@remotehost gedit

remotehost主機上的gedit工具，將會顯示在本機的X服務器上

傳輸的數據將通過ssh連接加密









相關文件：

/var/log/secure?????????????? 存放日志

/etc/ssh/sshd_config?? ? ?SSH服務配置文件

#Port 22?????????? 端口

????????????????????????? 生產中一般第一步先改端口號

????????????????????????? 如Port 9527??

定義公鑰、私鑰存放文件名，位置

HostKey /etc/ssh/ssh_host_rsa_key

#HostKey /etc/ssh/ssh_host_dsa_key

HostKey /etc/ssh/ssh_host_ecdsa_key

HostKey /etc/ssh/ssh_host_ed25519_key

日志設置選項，日志存放在/var/log/secure

# Logging

#SyslogFacility AUTH

SyslogFacility AUTHPRIV

#LogLevel INFO



#LoginGraceTime 2m????????????? 不輸入密碼最大時間端口

#PermitRootLogin yes??????????? 生產中一般改成no，普通用戶連接su切換

#StrictModes yes???????????? 檢查文件權限

#MaxAuthTries 6????????????????????? 密碼登錄最大驗證次數

#MaxSessions 10????????????????????? 單個會話能開的最大克隆數



PasswordAuthentication yes ?是否允許基于口令登錄方式，no表示禁止



#ClientAliveInterval 0????????????? 連接后不操作最大時間，單位：秒

#ClientAliveCountMax 3????????????????? 連接環不操作最大時間次數

???????? 生產中一般要修改AliveInterval 30

????????????????????????? AliveCountMax 3???

???????? 表示連接后不進行任何操作30S，3次后自動斷開連接

#ShowPatchLevel no

UseDNS no???????????????????????是否使用DNS反向解析，關閉可提高連接速度



#MaxStartups 10:30:100?????????????????最大并發連接數，默認10

限制可登錄用戶的辦法：

AllowUsers user1 user2 user3

DenyUsers

AllowGroups

DenyGroups



SSH服務的最佳實踐配置：

建議使用非默認端口

禁止使用protocol version 1

限制可登錄用戶

設定空閑會話超時時長

利用防火墻設置ssh訪問策略

僅監聽特定的IP地址

基于口令認證時，使用強密碼策略

tr -dc A-Za-z0-9_ < /dev/urandom | head -c 30| xargs

使用基于密鑰的認證

禁止使用空密碼

禁止root用戶直接登錄

限制ssh的訪問頻度和并發在線數

經常分析日志





二、實驗：模擬SSH本地端口轉發

應用場景：當外部客戶端想要訪問公司內網的Telnet服務器時，由于防火墻限制無法直接訪問，可使用

SSH本地端口轉發實現：

前期準備：

以三臺CentOS模擬機作為服務器及主機，主機名網絡配置如下：

客戶端：192.168.30.133

SSH服務器：192.168.30.158

telnet服務器：192.168.30.160



telnet服務器端操作：

一、安裝telnet-server包，系統默認未安裝

二、防火墻禁止遠程客戶端訪問：

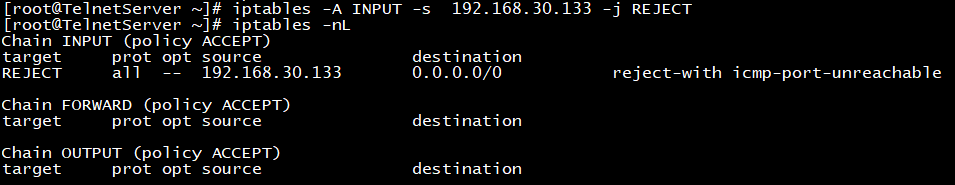

iptables ?-A ?INPUT ?-s ?192.168.30.133 ?-j ?REJECT

為了防止之前防火墻策略干擾，最好先清空下防火墻策略：

iptables ?-K

此時作為Clinet的192.168.30.133已經ping不通作為telnet服務器的192.168.30.160

三、開啟telnet-server服務

CentOS6：

service ?xinted ?start ??? ? ? ? ? ? ? ? ? ? 開啟xinted進程

chkconfig ?telnet ?on ? ? ??? ? ? ? ? ? ? ? ?開啟telnet服務

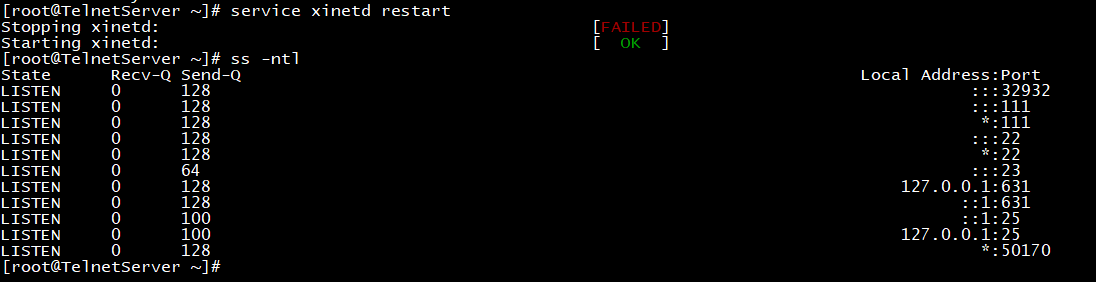

service ?xinted ?restart ? ? ??? ? ? ? ? ? 重啟xinted服務

CentOS7：

systemctl start telnet-scoket



客戶端操作：

ssh -L 9527:192.168.30.17:23 [-Nf] 192.168.30.6

加-Nf選項將后臺執行，關閉時只能通過kill關閉進程

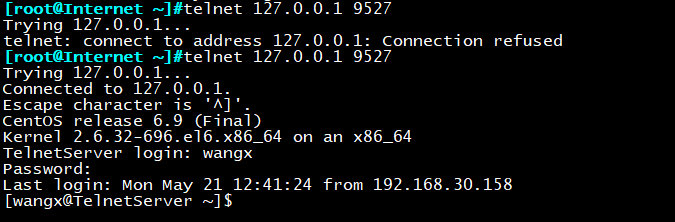

telnet 127.0.0.1 9527

提示輸入用戶名，密碼；默認不讓root賬戶使用SSH端口轉發登錄



三、實驗：模擬SSH遠程端口轉發

應用場景：當外部有工程師想要臨時訪問內部telnet服務器時，作為系統管理員，我們可以將對方主機作

為SSH服務器進行端口轉發，讓其臨時可訪問公司的telnet服務器。

前期準備：

以三臺CentOS模擬機作為服務器及主機，主機名及網絡配置如下：

Internet：192.168.30.133

lanserver：192.168.30.158

telnet服務器：192.168.30.160



lanserver端操作：

ssh -R 9527:192.168.30.17:23 [-Nf] 192.168.30.7

加-Nf選項將后臺執行，關閉時只能通過kill關閉進程

Internet端操作：

telnet 127.0.0.1 9527



四、實驗：模擬SSH動態端口轉發

應用場景：在某些場景中，用瀏覽器瀏覽網頁，是沒有固定端口的，這時就需要利用到動態的端口轉

發。下面我們模擬用一臺虛擬機模擬google網站，用Internet主機通過代理服務器proxy訪問google模擬機

前期準備：

以三臺CentOS模擬機作為服務器及主機，主機名及網絡配置如下：

Internet：192.168.30.133

proxy：192.168.30.158

google：192.168.30.160



google模擬服務器操作：

開啟http服務，模擬網頁內容：

CentOS6：

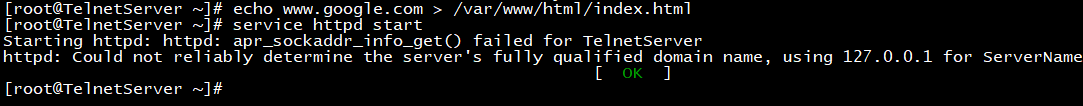

service httpd start

CentOS7：

systemctl start ?httpd

echo www.google.com > /var/www/html/index.html

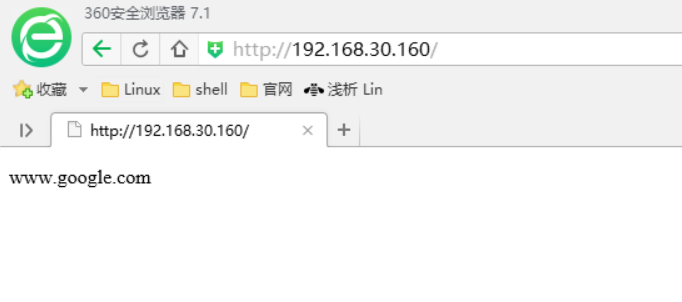

此時訪問192.168.30.160，正常網頁內容顯示如下:

Internet端操作：

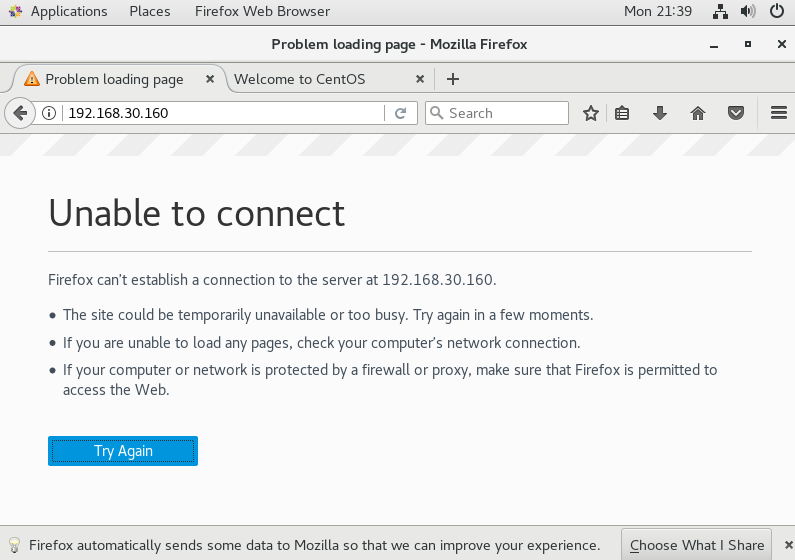

此時在Internet端我們是無法訪問google服務器的

使用proxy的1080端口作為動態轉發：

ssh -D 1080 root@192.168.30.158

接下來我們可以通過圖形界面或者字符界面來嘗試訪問：

圖形界面：

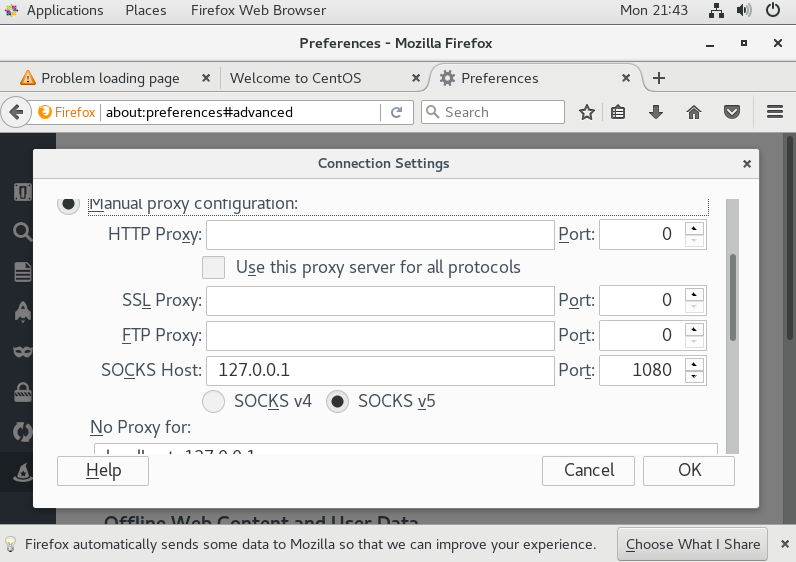

打開firefox瀏覽器，按以下順序操作：

–>preferences–>advanced–>network–setting–manual proxy configuration

–>SOCKS Host:127.0.0.1

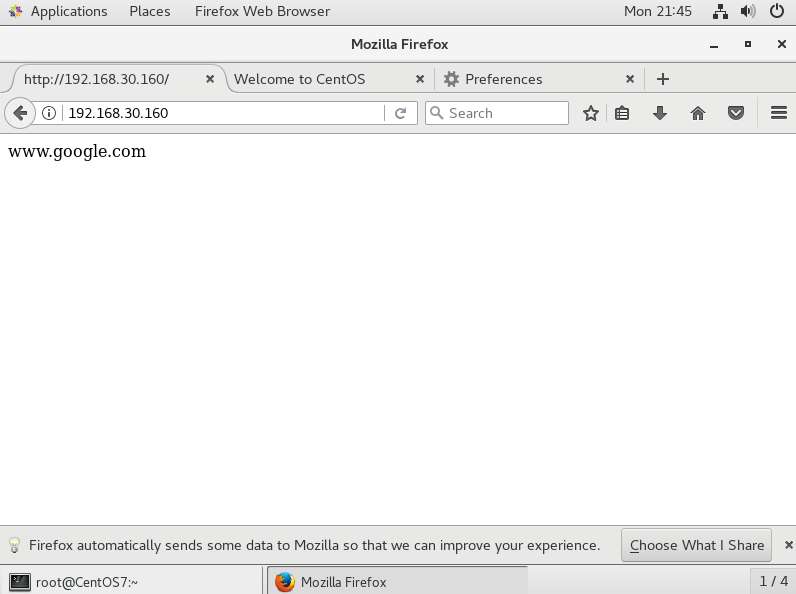

現在再次嘗試訪問192.168.30.160的google模擬服務器，發現可以正常訪問了！

字符界面：

在字符界面我們可執行下面的命令來進行訪問：

curl -socks5 127.0.0.1:1080 192.168.30.17
