PXE自動化安裝系統相關實驗

本節索引：

一、PEX簡介

二、實驗：模擬搭建DHCP服務器

三、實驗：模擬搭建tftp服務器

四、實驗：實現CentOS7的PXE安裝

五、實驗：在CentOS7實現PXE安裝CentOS6,7雙系統

一、PEX簡介：

PXE(Preboot Execution Environment)：預啟動執行環境

PXE是由Intel設計的協議，它可以使計算機通過網絡而不是從本地硬盤、光驅等設備啟動。

基于Client/Server的網絡模式，支持遠程主機通過網絡從遠端服務器下載

映像，并由此支持通過網絡啟動操作系統

PXE可以引導和安裝Windows,linux等多種操作系統



PXE的工作原理：

1)Client向PXE Server上的DHCP發送IP地址請求消息，DHCP檢測Client是否合法（主要是檢

測Client的網卡MAC地址），如果合法則返回Client的IP地址，同時將啟動文件pxelinux.0的

位置信息一并傳送給Client

2)Client向PXE Server上的TFTP發送獲取pxelinux.0請求消息，TFTP接收到消息之后再向Client

發送pxelinux.0大小信息，試探Client是否滿意，當TFTP收到Client發回的同意大小信息之后，

正式向Client發送pxelinux.0

3)Client執行接收到的pxelinux.0文件

4)Client向TFTP Server發送針對本機的配置信息文件（在TFTP 服務的pxelinux.cfg目錄下），

TFTP將配置文件發回Client，繼而Client根據配置文件執行后續操作。

5)Client向TFTP發送Linux內核請求信息，TFTP接收到消息之后將內核文件發送給Client

6)Client向TFTP發送根文件請求信息，TFTP接收到消息之后返回Linux根文件系統

7)Client啟動Linux內核

8)Client下載安裝源文件，讀取自動化安裝腳本





由此可見，要想實現PXE安裝系統，首先要先搭建DHCP以及tftp服務器，我們接下來先介紹如何搭

建一臺DHCP以及tftp服務器。





二、實驗：模擬搭建DHCP服務器

前期準備：準備一臺CentOS7虛擬機作為DHCP服務器；網卡設為僅主機模式，設置固定IP地址，

關閉虛擬機的DHCP服務

1.關閉iptables，selinux服務

2.安裝DHCP服務包

yum install dhcp

3.嘗試啟動dhcp服務

systemctl start dhcpd.service

我們發現dhcpd服務啟動失敗，原因是未配置dhcp.conf文件

4.系統自帶的dhcp.conf是空文件，我們找到安裝包自帶的example進行修改

rpm –ql dhcp | grep example

cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example?? /etc/dhcp/dhcp.conf

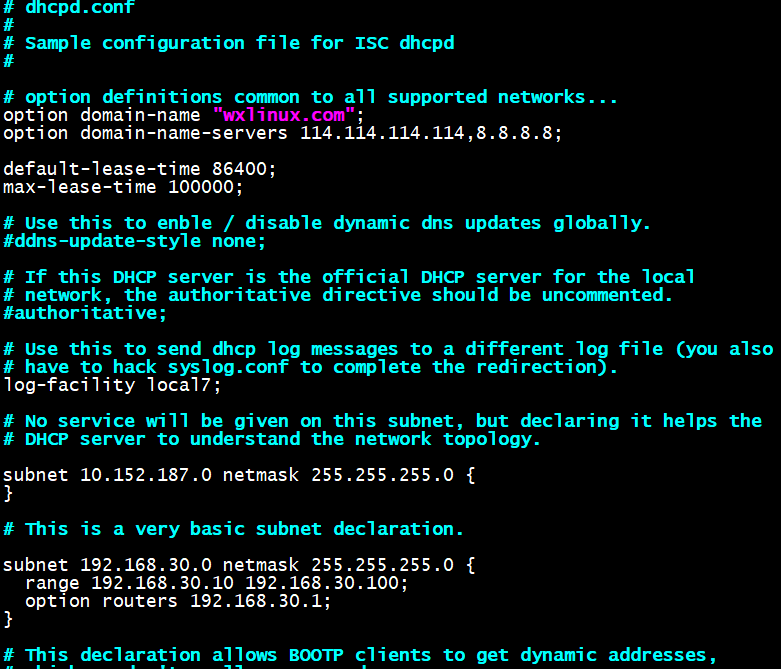

5.修改dhcp配置文件

vim dhcp.conf

其中全局語句塊和subnet語句塊均可使配置生效，subnet語句塊優先級高于全局語句塊

全局語句塊：

# option definitions common to all supported networks…?

option domaim-name “wxlinux.com” ????????????????? 指定獲取主機域后綴

option domain-name-servers 114.114.114.114,8.8.8.8????? ????? 指定DNS，可選

default-least-time? 86400????????????????????????????? ??? 結合生產環境，ip越充足，租期越大越好

max-lease-time? 100000???????????????????????????????????????? 最大租期時間



subnet語句塊：

# This is a very basic subnet declaration.

subnet 192.168.30.0 netmask 255.255.255.0 {

??????? range 192.168.30.10? 192.168.30.100;??????????????? 指定ip地址范圍

???????? option router 192.168.30.1???????????????????? ??? 指定網關

}

6.再次嘗試啟動dhcpd服務，并設置開機自啟動

systemctl start dhcpd.service

systemctl enable dhcpd.service

發現這次沒有報錯，dhcpd服務順利啟動

7.切換到另外一臺CentOS6虛擬機

我們看到現在的ip地址為：192.168.30.158

執行命令重新獲取ip地址：

dhclient –d

新獲取的地址為192.168.30.11，證明dhcp服務已搭建成功

利用systemctl status dhcpd 命令可觀察dhcp分發地址的全過程



三、實驗：模擬搭建tftp服務器

前期準備：關閉服務器端，客戶端的SELinux，以及防火墻

tftp服務器端：CentOS7:192.168.30.10

tftp客戶端：CentOS6:192.168.30.11



tftp服務器端操作：

1.安裝tftp服務

yum install tftp

yum install tftp-server

2.開啟服務

CentOS6:

chkconfig tfcp on

service xinted restart

chkconfig tfcp enable



CentOS7:

systemctl start tftp.socket

systemctl enable tftp.socket

3測試tftp服務

拷貝mbr7.bak文件到tftp目錄下

cp mbr7.bak /var/lib/tftpboot/



客戶端：

tftp 192.168.30.10

get menu.c23

文件通過tftp傳輸成功



至此，dhcp及tfcp已在CentOS7上搭建完成，下面來實驗用PEX安裝CentOS系統



四、實驗：實現CentOS7的PXE安裝

前期準備：關閉SELinux策略，firewall防火墻

事先準備好應答文件ks7_mini.cfg，ks7_desktop.cfg

服務器端：CentOS7:192.168.30.10



1 安裝必要包，并開啟httpd服務

yum install dhcp tftp-server httpd syslinux

systemctl enable dhcpd httpd tftp.socket

systemctl start httpd



2.準備yum源

mkdir /var/www/html/centos/7? -pv

添加開機自動掛載光盤

vim /etc/fstab

/dev/sr0???? /var/www/html/centos/7? iso9660 defaults 0 0

掛載磁盤

mount dev/sr0?? /var/www/html/centos/7?

重新讀取磁盤掛載

mount -a

2.制作ks.cfg文件

mkdir /var/www/html/ksdir/7 ?-pv

cp /root/ ks7_desktop.cfg? /var/www/html/ksdir/7/ks7_desktop.cfg

cp /root/ ks7_mini.cfg? /var/www/html/ksdir/7/ks7_mini.cfg

chmod +r /var/www/html/ksdir/7/ks7_desktop.cfg

瀏覽器確認ks7.cfg能正常訪問

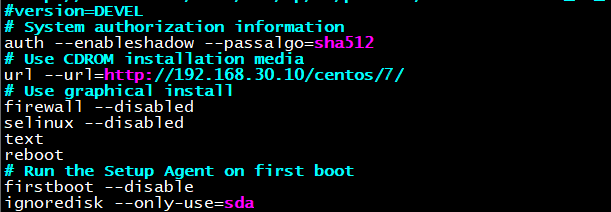

3.修改ks.cfg文件

#Use CDROM installation media

url –url=http://192.168.30.7/centos/7

#Use graphical install

text

#網卡

onboot=on

我們還可以在此添加ssh基于key的認證，使得新系統安裝后可直接ssh連接

添加ssh基于key驗證：

%post

mkdir /root/.ssh

cat > /root/.ssh/authorized_keys << EOF

ssh-rsa AAABBB…（服務器自授權公鑰）

EOF

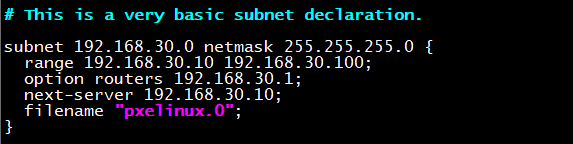

4.配置dhcp服務

subnet 192.168.30.0 netmask 255.255.255.0 {

??????? range 192.168.30.10 192.168.30.100;

??????? option routers 192.168.30.254;

??????? option domain-name-servers 8.8.8.8;

??????? next-server 192.168.30.7;

??????? filename “pxelinux.0”;

}

syetemctl dhcpd start



5.準備PXE相關文件

cd /var/lib/tftpboot/

mkdir pxelinux.cfg/

cp /usr/share/syslinux/pxelinux.0? /var/lib/tftpboot

rpm -ql syslinux|grep menu.c32

cp /usr/share/syslinux/menu.c32? /var/lib/tftpboot

cp /misc/cd/isolinux/{vmlinuz,initrd.img}? /var/lib/tftpboot

cp /misc/cd/isolinux/isolinux.cfg? /var/lib/tftpboot/pxelinux.cfg/default

最終目錄樹如下：

6.制作菜單

vim /var/lib/tftpboot/pxelinux.cfg/default

default menu.c32

刪掉背景，修改title等

menu title Auto Install System

CentOS7:

見圖

設置啟動菜單：

menu title? Auto Install CentOS

label desktop

? menu label Install ^Desktop CentOS 7

? kernel vmlinuz

? append initrd=initrd.img ks=http://192.168.30.7/ksdir/7/ks7_desktop.cfg

label mini

? menu label Install ^Mini CentOS 7

? kernel vmlinuz

? append initrd=initrd.img ks=http://192.168.30.7/ksdir/7/ks7_mini.cfg

label local

? menu default

? menu label Boot from ^local drive

? localboot 0xffff

menu end

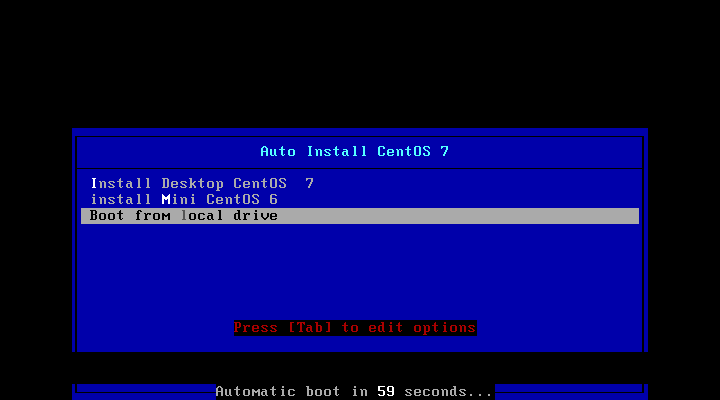

7.測試安裝，新開一臺虛擬機：

網卡設置為僅主機，正常啟動將出現安裝界面

我們選擇Desktop安裝



五、實驗：在CentOS7實現PXE安裝CentOS6,7雙系統

前期準備：關閉SELinux安全策略，關閉防火墻；

事先準備好應答文件ks6_mini.cfg，ks7_desktop.cfg

服務器：CentOS7:192.168.30.10



1 安裝必要服務包

yum install dhcp tftp-server httpd syslinux

systemctl enable dhcpd httpd tftp.socket

systemctl start httpd



2 準備YUM源

mkdir /var/www/html/centos/{6,7}/ -pv



vim /etc/fstab 加下面行

/dev/sr0???????? /var/www/html/centos/6??? iso9660 defaults??????? 0 0

/dev/sr1???????? /var/www/html/centos/7??? iso9660 defaults??????? 0 0



mount -a





3 準備ks文件

mkdir /var/www/html/ksdir/{6,7} -pv

cp /root/ks6_mini.cfg? /var/www/html/ksdir/7/ks6_mini.cfg

cp /root/ks7_desktop.cfg? /var/www/html/ksdir/7/ks7_desktop.cfg

chmod +r /var/www/html/ksdir/7/ks7_desktop.cfg



[root@centos7 tftpboot]#tree /var/www/html/ksdir/

/var/www/html/ksdir/

├── 6

│?? └── ks6_mini.cfg

└── 7

??? └── ks7_desktop.cfg

最好確認下應答文件是否可以httpd正常訪問



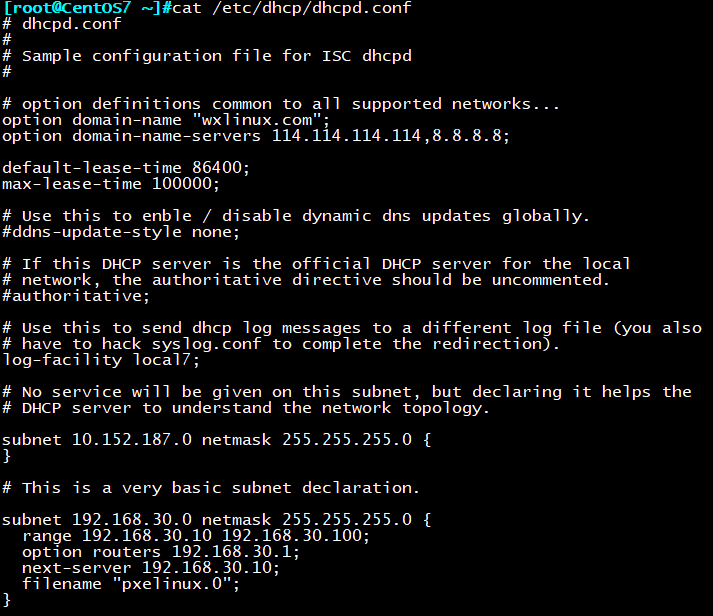

4 配置dhcp服務

cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf



vim /etc/dhcp/dhcpd.conf

[root@centos7 tftpboot]#cat /etc/dhcp/dhcpd.conf

option domain-name “magedu.org”;

option domain-name-servers 114.114.114.114,1.1.1.1;

option routers 192.168.30.200;

default-lease-time 86400;

max-lease-time 100000;

subnet 192.168.30.0 netmask 255.255.255.0 {

??????? range 192.168.30.10 192.168.30.100;

??????? option routers 192.168.30.254;

??????? option domain-name-servers 8.8.8.8;

??????? next-server 192.168.30.17;

??????? filename “pxelinux.0”;

}

systemctl start dhcpd



5 準備PXE相關文件

rpm -ql syslinux

mkdir /var/lib/tftpboot/pxelinux.cfg/

cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/

cp /usr/share/syslinux/menu.c32 /var/lib/tftpboot/

mkdir /var/lib/tftpboot/centos{6,7}



cp? /var/www/html/centos/7/isolinux/{vmlinuz,initrd.img} /var/lib/tftpboot/centos7/

cp? /var/www/html/centos/6/isolinux/{vmlinuz,initrd.img} /var/lib/tftpboot/centos6/



cp /var/www/html/centos/7/isolinux/isolinux.cfg? /var/lib/tftpboot/pxelinux.cfg/default

最終目錄結構如下：

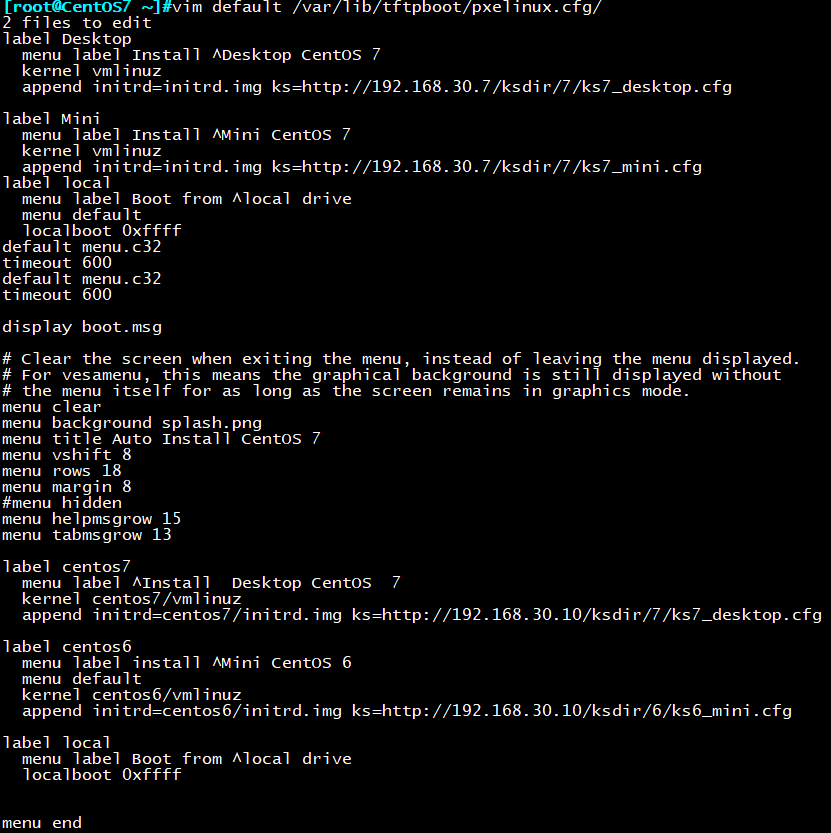

6.修改啟動菜單

vim /var/lib/tftpboot/pxelinux.cfg/default

default menu.c32

timeout 600

menu title AUTO Install CentOS6 or 7

label centos7

? menu label ^Install? Desktop CentOS? 7

? kernel centos7/vmlinuz

? append initrd=centos7/initrd.img ks=http://192.168.30.17/ksdir/ks7_desktop.cfg

label centos6

? menu label install ^Mini CentOS 6

? menu default

? kernel centos6/vmlinuz

? append initrd=centos6/initrd.img ks=http://192.168.30.17/ksdir/ks6_mini.cfg

label local

? menu label Boot from ^local drive

? localboot 0xffff

menu end

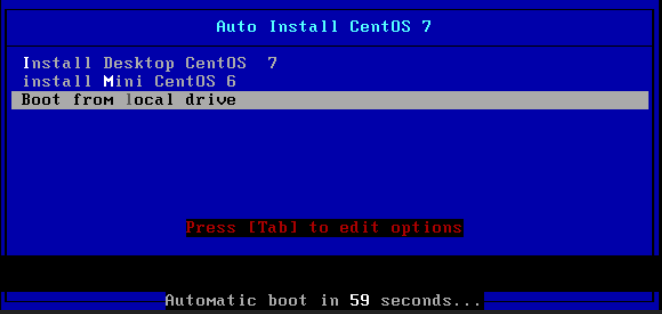

6 客戶端測試安裝

一般能到達安裝包界面就證明安裝沒問題了

登錄成功：
