HAProxy介紹及相關實驗

本節索引：

一、HAProxy介紹

二、HAProxy服務配置

三、實驗：實現HAProxy反向代理

四、實驗：實現根據url(uri算法)和客戶端來源(hdr算法)進行調度

五、實驗：實現基于cookie的會話綁定

六、實驗：啟用HAproxy統計接口

七、實驗：Errorfile實現自定義錯誤頁，狀態碼



一、HAPrxoy介紹

HAProxy是一個使用C語言編寫的自由及開放源代碼軟件，其提供高可用性、負載均衡，以及基于tcp和

http的應用程序代理。

mode http：七層反向代理，受端口數量限制

mode tcp：四層反向代理，不受套接字文件數量限制



官方網站：

http://www.haproxy.org

http://www.haproxy.com

官方文檔：

http://cbonte.github.io/haproxy-dconv/



HAProxy特別適用于那些負載特大的web站點，這些站點通常又需要會話保持或七層處理。HAProxy運行

在當前的硬件上，完全可以支持數以萬計的并發連接。并且它的運行模式使得它可以很簡單安全的整合進

您當前的架構中， 同時可以保護你的web服務器不被暴露到網絡上。



HAProxy實現了一種事件驅動, 單一進程模型，此模型支持非常大的并發連接數。多進程或多線程模型受

內存限制 、系統調度器限制以及無處不在的鎖限制，很少能處理數千并發連接。事件驅動模型因為在有更

好的資源和時間管理的用戶空間(User-Space) 實現所有這些任務，所以沒有這些問題。此模型的弊端是，

在多核系統上，這些程序通常擴展性較差。這就是為什么他們必須進行優化以 使每個CPU時間片(Cycle)做

更多的工作。

建議：生產環境運行在單進程模型下，便于分析，排查問題



二、HAProxy服務配置

程序環境：

主程序：/usr/sbin/haproxy

主配置文件：/etc/haproxy/haproxy.cfg

Unit file：/usr/lib/systemd/system/haproxy.service



配置段：

???? global：全局配置段

進程及安全配置相關的參數

性能調整相關參數

Debug參數

用戶列表

peers

proxies：代理配置段

defaults：為frontend, listen, backend提供默認配置；

fronted：前端，相當于nginx, server {}

backend：后端，相當于nginx, upstream {}

listen：同時擁前端和后端



簡單的配置示例：

frontend web

??????????????????????? bind *:80??????

??????????????????????? default_backend???? websrvs

backend websrvs

??????????????????????? balance roundrobin

??????????????????????? server srv1 172.16.100.6:80 check

??????????????????????? server srv2 172.16.100.7:80 check





global配置參數：

進程及安全管理：chroot, daemon，user, group, uid, gid

log：定義全局的syslog服務器；最多可以定義兩個；

log <address> [len <length>] <facility> [max level [min level]]



nbproc <number>：要啟動的haproxy的進程數量；

ulimit-n <number>：每個haproxy進程可打開的最大文件數；



性能調整：

maxconn <number>：設定每個haproxy進程所能接受的最大并發連接數；

Sets the maximum per-process number of concurrent connections to <number>.

總體的并發連接數：nbproc * maxconn

maxconnrate <number>：每個進程每秒種所能創建的最大連接數量；

Sets the maximum per-process number of connections per second to <number>.

maxsessrate <number>：每個進程每秒所能創建最大會話數

maxsslconn <number>:設定每個haproxy進程所能接受的ssl的最大并發連接數；

Sets the maximum per-process number of concurrent SSL connections to <number>.

?spread-checks <0..50, in percent>



三、實驗：實現HAProxy反向代理

前期準備：

虛擬機4臺

HAproxy：192.168.30.10

node1：192.168.30.17

node2：192.168.30.27

Client：192.168.30.16



具體步驟：

HAProxy服務器操作：

yum install haproxy

修改配置文件

vim /etc/haproxy/haproxy.cfg

frontend main *:80

???????? default_backend? websrvs



backend websrvs

???????? balance roundrobin

???????? server websrv1 192.168.30.17:80 check????????? #check 健康性檢查

???????? server websrv2 192.168.30.27:80 check

重啟haproxy

systemctl restart haproxy



node1，node2開啟http服務

[root@node1 ~]# systemctl start httpd

[root@node1 ~]# echo Backend Server 1 > /var/www/html/index.html



[root@node2 ~]# systemctl start httpd

[root@node2 ~]# echo Backend Server 2 > /var/www/html/index.html



客戶端訪問測試：



添加權重：

vim /etc/haproxy/haproxy.cfg

backend websrvs

??? balance???? roundrobin

??? server? websrvs1 192.168.30.17:80 check weight 2

??? server? websrvs2 192.168.30.27:80 check

重啟HAProxy服務網

systemctl restart haproxy.service



訪問測試：



四、實驗：實現根據url(uri算法)和客戶端來源(hdr算法)進行調度

實現uri算法

對同一url的訪問請求都調度至同一個后端服務器

注意：如果HAProxy調度后端為緩存服務器，就要使用uri算法，且使用動態算法，一致性哈希

實驗前期準備承接實現HAProxy反向代理中的環境



具體步驟：

修改配置文件

vim /etc/haproxy/haproxy.cfg

重啟haproxy服務

systemctl restart haproxy.service



在node1，node2上分別創建http頁面test1–test10

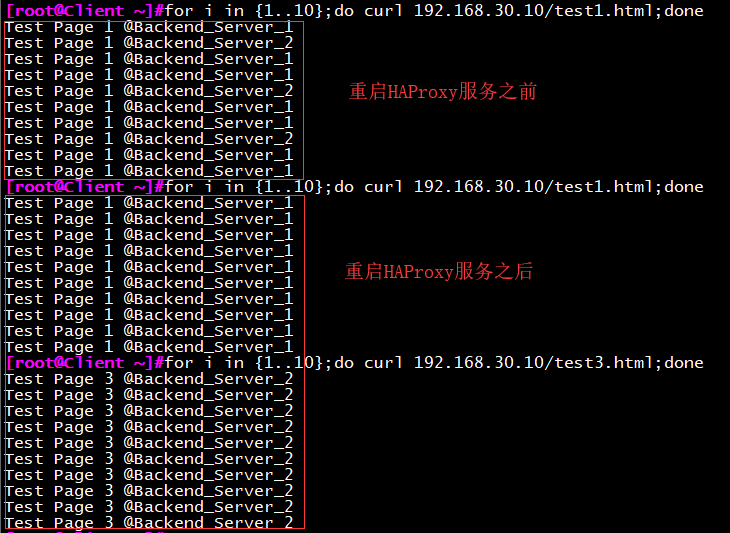

訪問測試：



實現hdr算法

來自同一客戶端的請求都調度至同一個后端服務器

修改配置文件

vim /etc/haproxy/haproxy.cfg

重啟haproxy服務

systemctl restart haproxy.service

訪問測試：



五、實驗：實現基于cookie的會話綁定

前期準備：

虛擬機4臺

HAproxy：192.168.30.10

node1：192.168.30.17

node2：192.168.30.27

Client：192.168.30.16



具體步驟：

修改配置文件

vim /etc/haproxy/haproxy.cfg

重啟haproxy服務

systemctl restart haproxy.service

訪問測試：

重啟服務前在server1與server2之間輪詢調度，重啟后將綁定在其中一臺server中

注意：curl命令之間訪問不能綁定cookie





六、實驗：啟用HAproxy統計接口

統計接口啟用相關的參數：

? stats enable

啟用統計頁；基于默認的參數啟用stats page；

????????????????????????? – stats uri?? : /haproxy?stats

????????????????????????? – stats realm : “HAProxy Statistics”

????????????????????????? – stats auth? : no authentication

????????????????????????? – stats scope : no restriction

????????????????????????????????????????????????????

??? stats auth <user>:<passwd>

認證時的賬號和密碼，可使用多次；



???? stats realm <realm>

認證時的realm；



??????? stats uri <prefix>

自定義stats page uri



????? stats refresh <delay>

設定自動刷新時間間隔；



???? stats admin { if | unless } <cond>

啟用stats page中的管理功能



具體步驟：

只需在frontend或者backend中添加一行

stats enable

重啟haproxy服務

systemctl restart haproxy.service



瀏覽器訪問：http://192.168.30.10/haproxy?stats

避免狀態頁被其他客戶端訪問：

(1)修改狀態頁監聽端口

(2)修改狀態頁url

(3)添加安全認證



啟用state page中的管理功能：

可利用此功能實現腳本執行發布，網上搜索基于haproxy的發布腳本

再次訪問：



七、實驗：Errorfile實現自定義錯誤頁，狀態碼

修改前端響應報文及后端請求報文頭部信息

前端響應報文刪除一個頭部信息

修改前的報文頭部信息：

訪問測試

前端響應報文添加一個頭部信息

訪問測試
