keepalived介紹及相關實驗

本節索引：

一、keepalived介紹

二、keepalived服務配置

三、實驗：實現keepalived主備模型

四、實驗：實現keepalived雙主模型

五、實驗：使用keepalived實現ipvs高可用集群

六、實驗：實現雙主模型的ipvs高可用集群

七、實驗：使用keepalived實現Nginx高可用

八、實驗：使用keepalived實現HAProxy高可用



一、keepalived介紹

Keepalived是基于vrrp協議的一款高可用軟件。它的作用是檢測服務器的狀態，如果有一臺web服務器

宕機，或工作出現故障，Keepalived將檢測到，并將有故障的服務器從系統中剔除，同時使用其他服務器

代替該服務器的工作，當服務器工作正常后Keepalived自動將服務器加入到服務器群中，這些工作全部自

動完成，不需要人工干涉，需要人工做的只是修復故障的服務器。



vrrp協議：Virtual Redundant Routing Protocol

相關術語：

虛擬路由器：Virtual Router

虛擬路由器標識：VRID(0-255)

物理路由器：

master：主設備

backup：備用設備

priority：優先級

?? VIP：Virtual IP

??? VMAC：Virutal MAC (00-00-5e-00-01-VRID)

GraciousARP



通告：心跳，優先級等；周期性；

搶占式，非搶占式；



工作模式：

主/備：單虛擬路徑器；

主/主：主/備（虛擬路徑器1），備/主（虛擬路徑器2）





常見實現高可用集群軟件：

keepalived

corosync

failover：故障切換，或稱故障轉移，當集群內某節點不再發送心跳信息，leader將決定轉移到另外一個

節點

failback：故障切回，新上線的節點重新切回



keepalived

vrrp協議的軟件實現，原生設計的目的為了高可用ipvs服務：

基于vrrp協議完成地址流動；

為vip地址所在的節點生成ipvs規則（在配置文件中預先定義）；

為ipvs集群的各RS做健康狀態檢測；

基于腳本調用接口通過執行腳本完成腳本中定義的功能，進而影響集群事務；



組件：

核心組件：

? ? ? ? ? ? ? ? vrrp stack

? ? ? ? ? ? ? ? ipvs wrapper

? ? ? ? ? ? ? ? checkers

控制組件：配置文件分析器

IO復用器

內存管理組件



keepalive結構圖：



HA Cluster的配置前提：

(1) 各節點時間必須同步；

ntp, chrony

(2) 確保iptables及selinux不會成為阻礙；

(3) 各節點之間可通過主機名互相通信（對KA并非必須）；

建議使用/etc/hosts文件實現；

(4) 確保各節點的用于集群服務的接口支持MULTICAST通信；

D類：224-239；



二、Keepalived服務配置

Keepalived：CentOS 6.4+ 隨base倉庫提供；

程序環境：

主配置文件：/etc/keepalived/keepalived.conf

主程序文件：/usr/sbin/keepalived

Unit File：keepalived.service

Unit File的環境配置文件：/etc/sysconfig/keepalived



?配置文件組件部分：

TOP HIERACHY

GLOBAL CONFIGURATION

Global definitions

Static routes/addresses

VRRPD CONFIGURATION

VRRP synchronization group(s)：vrrp同步組；

VRRP instance(s)：每個vrrp instance即一個vrrp路由器；

LVS CONFIGURATION

Virtual server group(s)

Virtual server(s)：ipvs集群的vs和rs；





三、實驗：實現keepalived主備模型

前期準備：

5臺虛擬機

keepalived1：192.168.30.10????? 系統：CentOS 7.4

keepalived2：192.168.30.18????? 系統：CentOS 7.4

RS1：192.168.30.27????? 系統：CentOS 7.4

RS2：192.168.30.17????? 系統：CentOS 7.4

Client：192.168.30.16????? 系統：CentOS 7.4



具體步驟：

keepalived1，keepalived2端：

安裝keepalived服務

yum install keepalived



keepalived1操作：

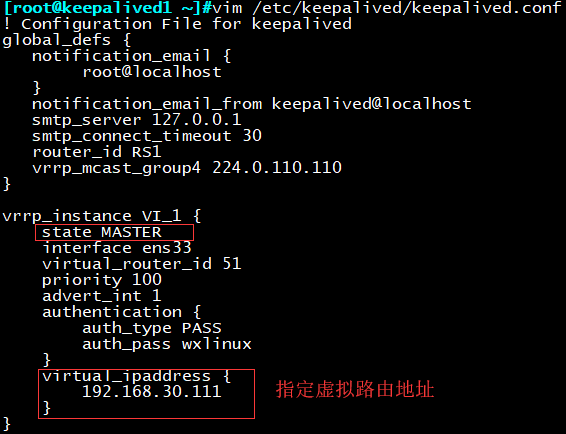

修改主配置文件

vim /etc/keepalived/keepalived.conf

重啟keepalived服務

systemctl restart keepalived



keepalived2：

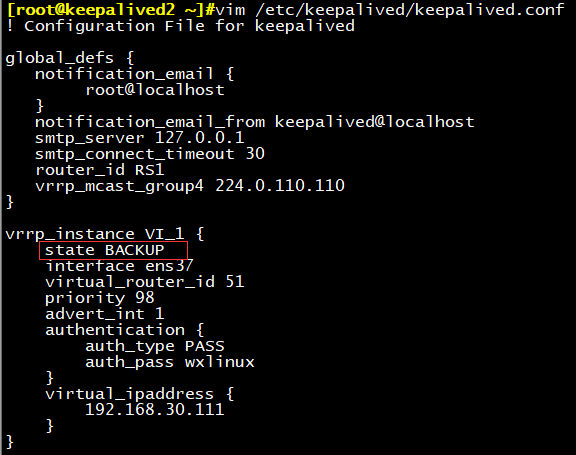

修改主配置文件：

vim /etc/keepalived/keepalived.conf

重啟keepalived服務

systemctl restart keepalived

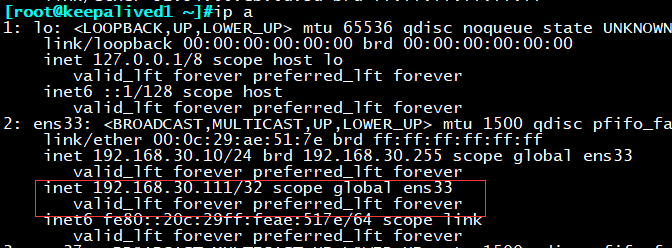

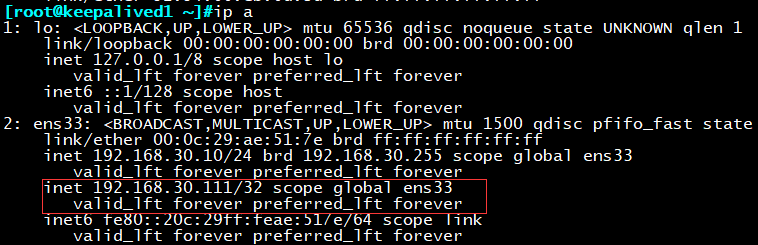

查看keepalived1端的IP地址：

可看到MASTER獲得了虛擬路由地址

模擬MASTER端網卡down

ifconfig ens33 down

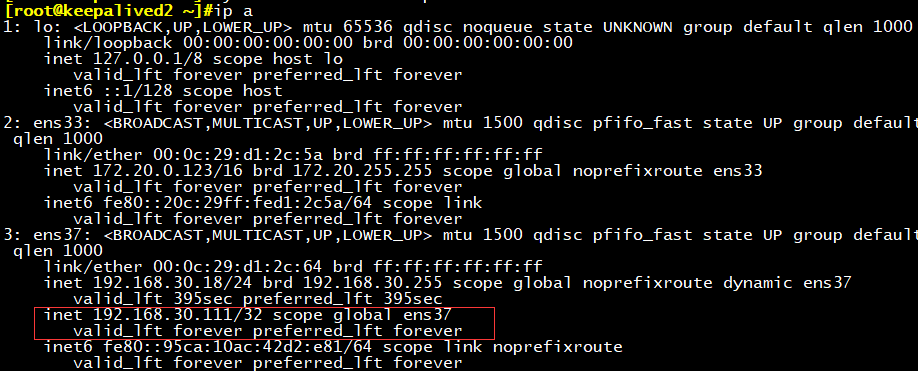

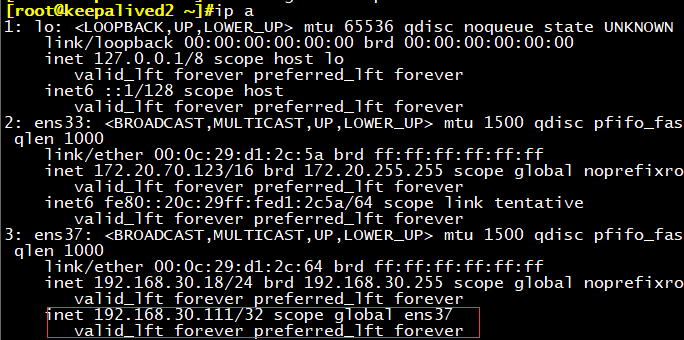

此時查看keepalived2端的IP地址，發現虛擬IP地址已游走到BACKUP

當重新啟用MASTER的網卡時，虛擬地址將重新游回到MASTER端





四、實驗：實現keepalived雙主模型

實驗環境：承接主備模型實驗



具體步驟：

keepalived1端操作：

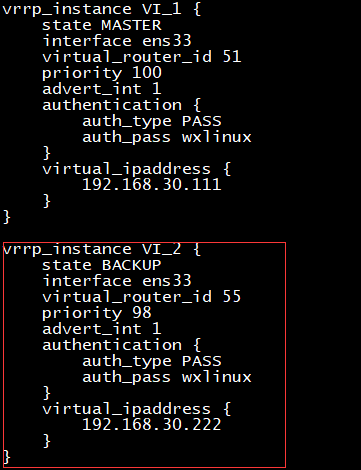

在單主模型配置基礎上添加一個新的虛擬路由配置：

vim /etc/keepalived/keepalived.conf

重啟keepalived服務

systemctl restart keepalived

開啟httpd服務

echo keepalived1 > /var/www/html/index.html

systemctl restart httpd



keepalived2端操作：

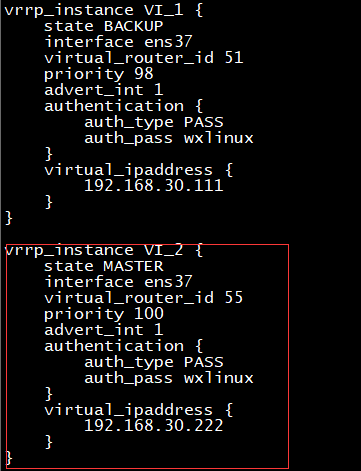

在單主模型配置基礎上也添加一個對應的新虛擬路由配置：

vim /etc/keepalived/keepalived.conf

重啟keepalived服務

systemctl restart keepalived

開啟httpd服務

echo keepalived2 > /var/www/html/index.html

systemctl restart httpd

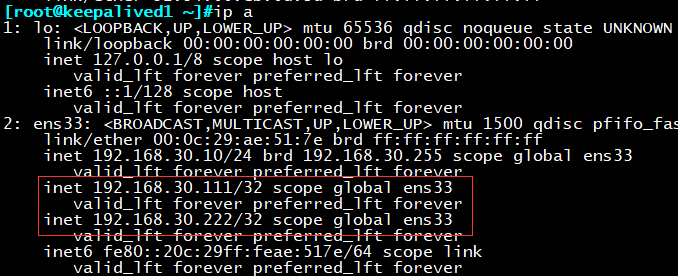

此時keepalived1與keepalived2分別擁有一個虛擬IP地址：

keepalived1：

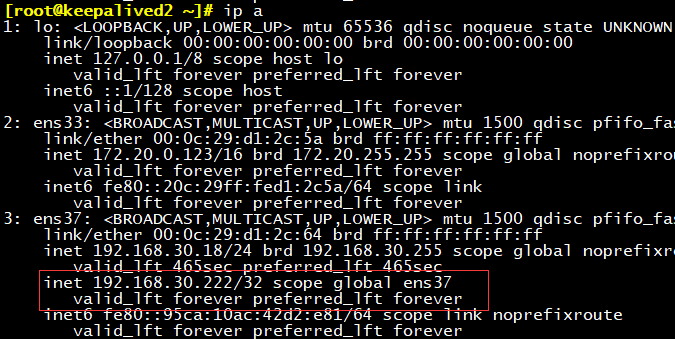

keepalived2：

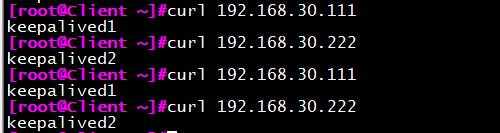

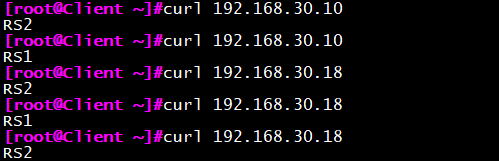

客戶端測試：

模擬keepalived2下線

systemctl stop keepalived

此時查看keepalived1的IP地址：發現兩個虛擬IP都來到keepalived1端

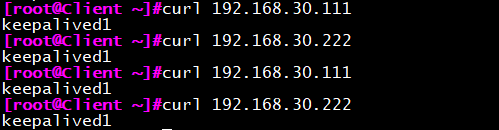

客戶端再次發起測試：





五、實驗：實現高可用LVS-DR

前期準備：

5臺虛擬機

keepalived1：192.168.30.10????? 系統：CentOS 7.4

keepalived2：192.168.30.18????? 系統：CentOS 7.4

RS1：192.168.30.27????? 系統：CentOS 7.4

RS2：192.168.30.17????? 系統：CentOS 7.4

Client：192.168.30.16????? 系統：CentOS 7.4

keepalived配置承接雙主模型實驗配置



具體步驟：

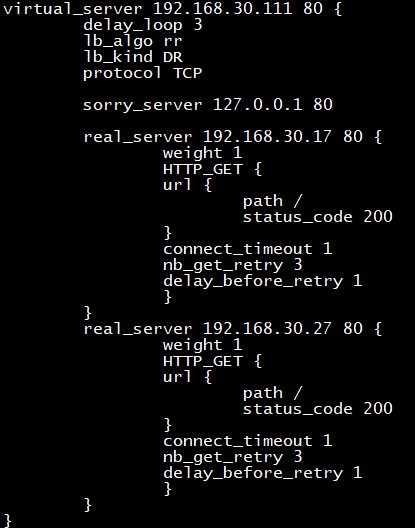

keepalived1，keepalived2中添加下列配置

vim /etc/keepalived/keepalived.conf

重啟keepalived服務

systemctl restart keepalived



RS1端操作：

綁定VIP地址

[root@RS1 ~]#echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

[root@RS1 ~]#echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

[root@RS1 ~]#echo 2> /proc/sys/net/ipv4/conf/lo/arp_announce

[root@RS1 ~]#echo 2> /proc/sys/net/ipv4/conf/all/arp_announce

[root@RS1 ~]# ip addr a 192.168.30.111/32 dev lo

開啟web服務

echo R1 > /var/www/html/index.html

systemctl restart httpd



RS2端操作：?

[root@RS2 ~]#echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

[root@RS2 ~]#echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

[root@RS2 ~]#echo 2> /proc/sys/net/ipv4/conf/lo/arp_announce

[root@RS2 ~]#echo 2> /proc/sys/net/ipv4/conf/all/arp_announce

[root@RS2 ~]#ip addr a 192.168.30.111/32 dev lo

開啟web服務

echo R1 > /var/www/html/index.html

systemctl restart httpd

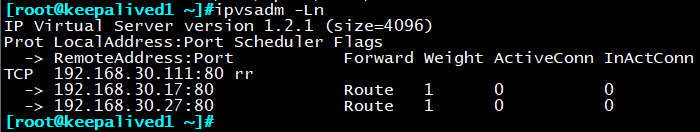

此時在keepalived1,2端可看到lvs規則已生效：

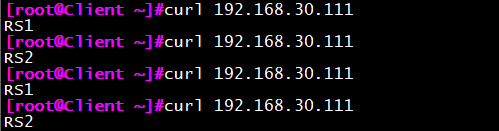

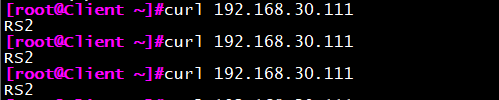

客戶端測試訪問：

模擬keepalived2停止服務

systemctl stop keepalived

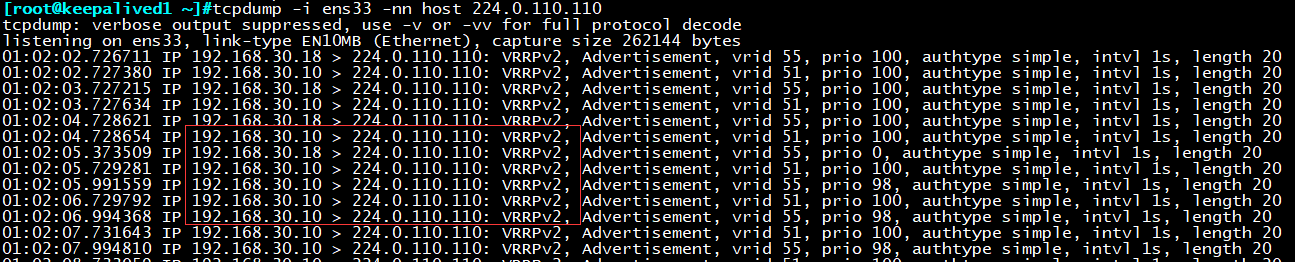

抓包keepalived1，可見keepalived將繼續保持VIP的正常運行

模擬RS1停止web服務

systemctl stop httpd

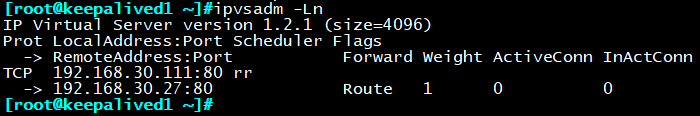

此時查看lvs規則中，RS1已自動剔除

當兩臺REAL SERVER都下線時，將自動轉向到本機的SORRY SERVER

模擬RS2停止web服務

systemctl stop httpd

客戶端訪問將指向SORRY SERVER





六、實驗：實現雙主模型的LVS-DR高可用集群

實驗環境及前期準備承接實現高可用LVS-DR實驗中的環境

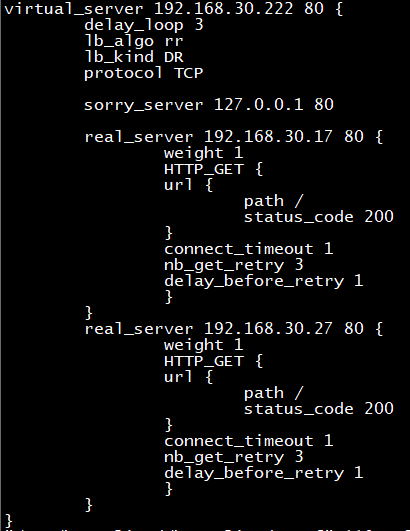

在keepalived1及keepalived2端的主配置文件中添加一端新的virtual_server配置

vim /etc/keepalived/keepalived.conf

重啟keepalived服務

systemctl restart keepalived.service

查看LVS規則：

將192.168.30.222地址分別綁定到RS1,RS2的lo網卡上

ip addr a 192.168.30.222/32 dev lo

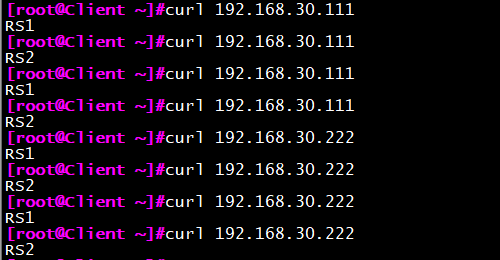

客戶端訪問測試：



七、實驗：使用keepalived實現Nginx高可用

前期準備：

5臺虛擬機

keepalived1：192.168.30.10????? 系統：CentOS 7.4

keepalived2：192.168.30.18????? 系統：CentOS 7.4

RS1：192.168.30.27????? 系統：CentOS 7.4

RS2：192.168.30.17????? 系統：CentOS 7.4

Client：192.168.30.16????? 系統：CentOS 7.4



具體步驟：

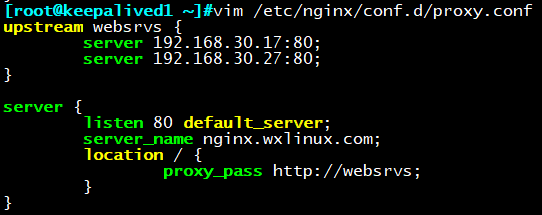

分別在keepalived1及keepalived2上搭建代理功能：

vim /etc/nginx/conf.d/proxy.conf

重啟nginx服務

systemctl start nginx.service

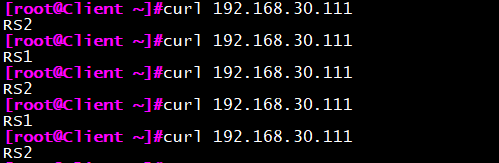

客戶端測試：

配置keepalived

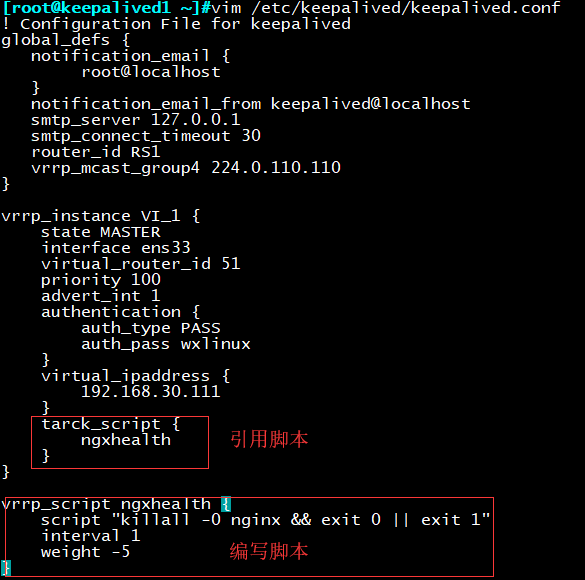

分別配置keepalived1及keepalived2的主配置文件內容如下：

重啟keepalived服務

systemctl restart keepalived.service

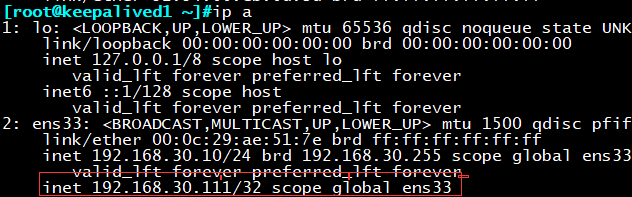

此時keepalived1網卡地址如下：

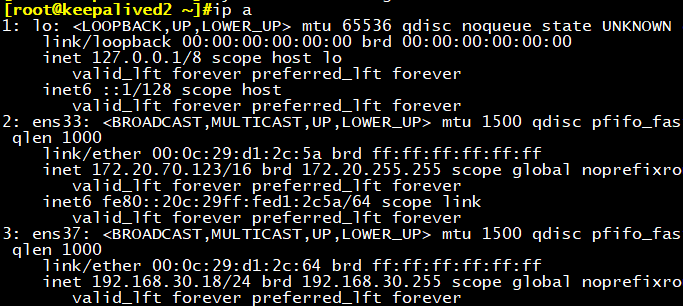

keepalived2由于為BACKUP，網卡無虛擬IP地址：

模擬keepalived1，即MASTER服務停止：

systemctl stop keepalived.service



此時虛擬IP地址192.168.30.111游走到keepalived2網卡上

keepalived2仍可正常反向代理至RS的訪問：



八、實驗：使用keepalived實現HAProxy高可用

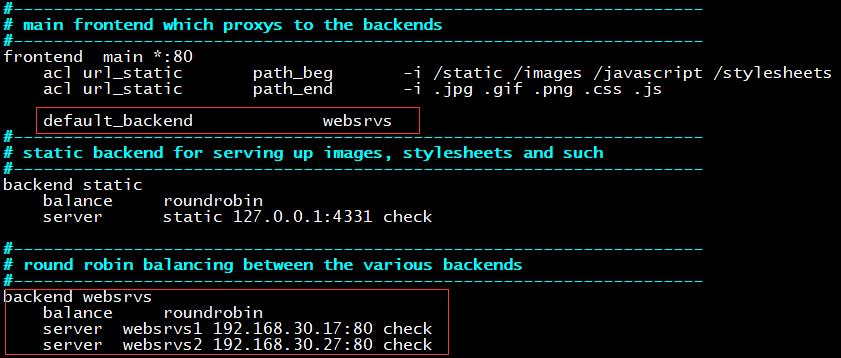

同理，我們先再兩臺keepalived服務器上配置haproxy的反向代理

具體步驟：

yum install haproxy

vim /etc/keepalived/keepalived.conf

測試兩臺keepalived上的haproxy反向代理功能已成功啟動

只需將nginx高可用keepalived的腳本中的nginx換成haproxy即可
