Linux Cluster之LVS

一、Linux Cluster 基礎：

Cluster：計算機集合為解決某個特定問題組合起來形成的單個系統

Linux Cluster類型：

LB（Load Banlancing）：負載均衡

HA（High Availability）：高可用。提高服務可用性，避免出現單點故障

HP（High Performance）：高性能

可用性衡量公式：

A=MTBF/(MTBF+MTTR)

MTBF：平均無故障時間

MTTR：平均故障修復時間

A的取值范圍（0,1）

系統擴展方式：

Scale UP:向上擴展。提升設備性能

Scale Out：向外擴展。

二、LB CLuster：

1、LB Cluster的實現：

硬件：

F5 Big-IP

Citrix Netscaler

A10 A10

軟件：

lvs：Linux Virtual Server

nginx

haproxy

ats：apache traffic server

perlbal

pound

基于工作的協議層次劃分：

傳輸層（通用）：基于DIP Dport分發，類似于四層交換機。主要根據目標端口

lvs

nginx：基于stream機制模擬

haproxy：基于mode tcp機制模擬

應用層（專用）：根據請求的內容進行分發

proxy server：

http：nginx(upstream), httpd(balancer), haproxy(mode http), …

fastcgi：nginx, httpd, …

mysql：mysql-proxy, …

ats、perball、pound

用戶的會話保持：

(1) session sticky

在服務器端維護session會話表

Source IP

Cookie

(2) session replication;

session cluster

(3) session server

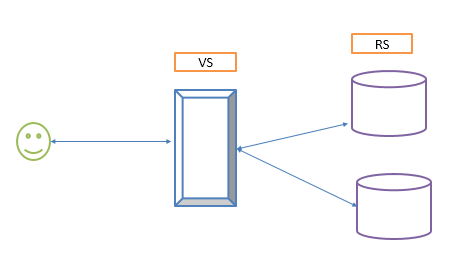

三、LVS：Linux Virtual Server

VS：Virtual Server，Director，Dispatcher，Balancer

RS：Real Server，Upstream Server，backend server

VS：工作在TCP/IP第四層。其作用為根據請求報文的目標IP和目標協議及端口將其調度轉發至某Real Server，遵循調度算法來挑選RS

LVS：ipvsadm/ipvs

ipvsadm：用戶空間的命令行工具，規則管理器，用于管理集群服務及Real Server；

ipvs：工作于內核空間的netfilter的INPUT鉤子之上的框架；

CIP<–>VIP==DIP<–>RIP

在VS上需要開啟ipv4的端口轉發功能

四、LVS集群的類型：

1)、lvs-nat：類似于多目標的DNAT，修改請求報文的目標IP

2)、lvs-dr：在原請求之外，通過封裝新的mac首部進行轉發

3)、lvs-tun：ipip隧道。在原請求ip報文之外新加一個IP首部

4)、lvs-fullnat：修改請求報文的源和目標IP。

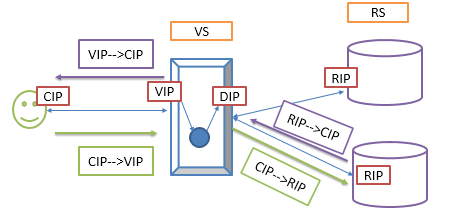

1、lvs-nat：多目標IP的DNAT，通過將請求報文中的目標地址和目標端口修改為某挑出的RS的Rip和Port實現轉發。

（1）RIP和DIP必須在同一個IP網絡，且應該使用私網地址；RS的網關要指向DIP。

（2）請求報文和響應報文都必須經由Director抓發；Director易于稱為系統瓶頸。

（3）支持端口映射，可修改請求報文的目標Port。

（4）VS必須是Linux系統，RS可以是任意系統。

2、lvs-dr：Direct Routing

通過為請求報文重新封裝一個MAC首部進行轉發，源MAC是DIP所在的接口的MAC，目標MAC是挑選出來的RS的RIP所在的接口的MAC地址；源IP/PORT以及目標IP/PORT均保持不變。

DR的最初目的：

客戶的請求到達VR之后，由VS挑選出一個RS進行直接響應，此響應不再經由VR。由此，可以增加VR的并發請求。要實現此目的：需要在每個RS上配置一個VIP，但需確保RS上的VIP不發送廣播報文，因此RS上的VIP需配置在lo接口上。

1）確保前段路由器將目標IP為VIP的請求報文發往VS。如何實現VIP地址不沖突。

a）在前端網關做靜態綁定

b）在RS上使用arptables

c）在RS上修改內核參數以限制arp通告及應答級別

arp_announce

arp_ignore

2）RS的RIP可以使用私網地址，也可以是公網地址；RIP與DIP在同一網絡

3）RS跟VS需要在同一物理網絡

4）請求報文經由VS，但響應報文不能經由VS，即RIP的網關不能為DIP，而是由RS直接法網Client

5）不支持端口映射

3、lvs-tun：實現跨互聯網通信。VS與RS不在同一網絡。

轉發方式：不修改請求報文的IP首部（CIP：VIP），而是在原IP報文之外在封裝一個IP首部（DIP：RIP），再將報文發送給挑選出的RS。

1）DIP、VIP、RIP都應該是公網地址

2）RS的網關不能執行DIP

3）請求報文經由VS，但響應不經由VS，而是RS直接發送給客戶端

4）不支持端口映射

5）RS需支持隧道功能

4、lvs-fullnat：

通過同時修改請求報文的源IP地址和目標IP地址進行轉發；

CIP –> DIP

VIP –> RIP

(1) VIP是公網地址，RIP和DIP是私網地址，且通常不在同一IP網絡；因此，RIP的網關一般不會指向DIP；

(2) RS收到的請求報文源地址是DIP，因此，只需響應給DIP；但Director還要將其發往Client；

(3) 請求和響應報文都經由Director；

(4) 支持端口映射；

注意：此類型默認不支

五、LVS調度方法

ipvs scheduler：根據其調度時是否考慮各RS當前的負載狀態，可分為靜態方法及動態方法

1、靜態方法：

RR：RoundRorbin，輪詢

WRR：Weighted RR。加權輪詢。權重越大，意味著其負載能力越強。

SH：Source Hashing，實現session sticky，源地址hash；將來自同一個ip地址的請求始終發往第一次挑中的RS，從而實現會話綁定。應用場景：實現會話綁定

DH：Destination Hash，目標地址hash，將發往同一目標地址的請求始終發至第一次挑中的RS。應用場景：緩存服務器

2、動態方法：主要根據每RS當前的負載狀態及調度算法進行調度

LC（Least Connections）：最少連接。

Overhead=activeconns*256+inactiveconns

overhead值小的獲勝

WLC：Weighted LC

Overhead=（activeconns*256+inactiveconns）/weight

overhead值小的獲勝

SED：Shortest Expection Delay

Overhead=（（activeconns+1）*256）/weight

NQ：Never Queue

每臺RS先接受一個請求，之后再按SED算法進行挑選。

LBLC：Locally-Based LC，動態的DH算法

LBLCR：LBLC with Replication，帶復制功能的LBLC

六、使用ipvsadm管理lvs

1、管理集群服務：增、改、刪；

增、改：ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]] 刪：ipvsadm -D -t|u|f service-address

service-address： VR服務器地址

-t|u|f：

-t: TCP協議的端口，VIP:TCP_PORT

-u: TCP協議的端口，VIP:UDP_PORT

-f：firewall MARK，是一個數字；

[-s scheduler]：指定集群的調度算法，默認為wlc；

2、管理集群上的RS：增、改、刪；

增、改：ipvsadm -a|e -t|u|f service-address -r server-address [-g|i|m] [-w weight]

刪：ipvsadm -d -t|u|f service-address -r server-address

server-address：rip[:port]

選項：

設定lvs類型：

-g: gateway, dr類型

-i: ipip, tun類型

-m: masquerade, nat類型

-w weight：設定權重；

3、清空定義的所有內容：ipvsadm -C

4、查看：

ipvsadm -L|l [options]

–numeric, -n：numeric output of addresses and ports

–exact：expand numbers (display exact values)

–connection， -c：output of current IPVS connections

–stats：output of statistics information

–rate ：output of rate information

5、保存和重載：

ipvsadm -S = ipvsadm-save

ipvsadm -R = ipvsadm-restore

七、配置lvs-nat示例

實驗環境：

VS CentOS6.8 interface：vmnet1,橋接網絡 DIP：192.168.40.90 VIP：10.1.154.166

RS1 CentOS6.8 interface：vmnet1 RIP：192.168.40.100

RS2 CentOS6.8 interface：vmnet1 RIP：192.168.40.101

配置步驟：

1、確保RS1、RS2、VS三臺服務器的時間是同步的。

2、在RS1配置IP地址，配置httpd服務，指定默認路由為DIP；RS2上同樣的配置。

3、在VS上開啟端口轉發功能，安裝ipvsadm，配置ipvsadm。

ipvsadm -A -t 10.1.154.166:80 -s rr

ipvsadm -a -t 10.1.154.166 -r 192.168.40.100:80 -m

ipvsadm -a -t 10.1.154.166 -r 192.168.40.101:80 -m

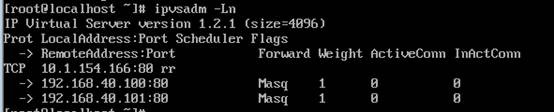

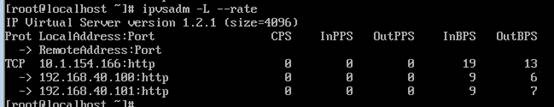

4、其他查看示例

八、負載均衡集群設計要點

1、是否需要會話保持

2、是否需要共享存儲

共享存儲解決方案：NAS、SAN、DS（分布式存儲）

數據同步：rsync（不適用于數據量較大場景）+inotify實現數據同步

九、LVS-DR的實現

1、DR模型中，VR和SR上均需要配置VIP，解決地址沖突的方式有三種：

(1) 在前端網關做靜態綁定；

(2) 在各RS使用arptables；

(3) 在各RS修改內核參數，來限制arp響應和通告的級別；

限制響應級別：arp_ignore

0：默認值，表示可使用本地任意接口上配置的任意地址進行響應；

1: 僅在請求的目標IP配置在本地主機的接收到請求報文接口上時，才給予響應；

限制通告級別：arp_announce

0：默認值，把本機上的所有接口的所有信息向每個接口上的網絡進行通告；

1：盡量避免向非直接連接網絡進行通告；

2：必須避免向非本網絡通告；

2、LVS-DR實驗1：DIP、VIP、RIP屬于同一網絡

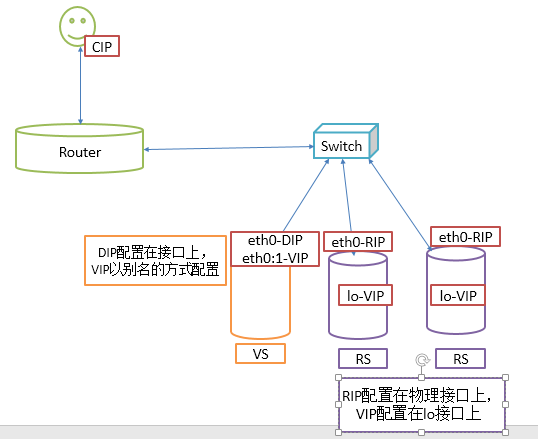

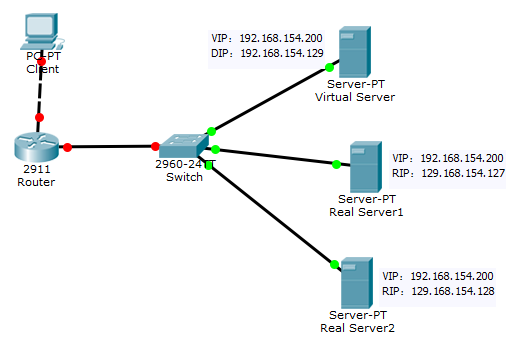

a、網絡結構

b、在RS1上的配置：

1）配置內核參數，限制arp響應及通告。

echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

2）在lo網卡上配置VIP

ifconfig lo:0 192.168.154.200 netmask 255.255.255.255

3）配置主機路由

route add -host 192.168.154.200 lo

4）開啟httpd服務

c、RS2上的配置同RS1

d、在VS上配置：

1）配置VIP

ifconfig eth1:0 192.168.154.200 netmask 255.255.255.255

2）配置ipvsadm

ipvsadm -A -t 192.168.154.200:80 -s wrr

ipvsadm -a -t 192.168.154.200:80 -r 192.168.154.127:80 -g -w 1

ipvsadm -a -t 192.168.154.200:80 -r 192.168.154.128:80 -g -w 2

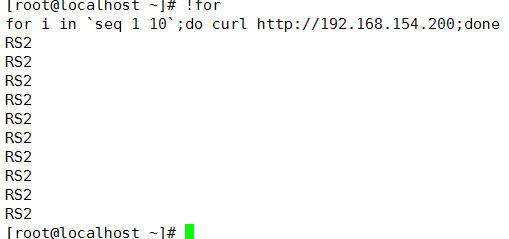

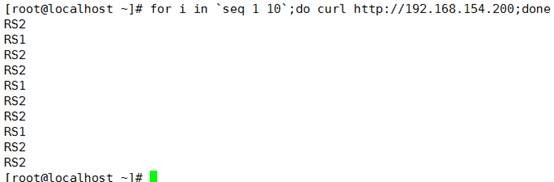

e、在客戶端上做測試

十、基于FWM配置集群服務

在RS1、RS2上新增mysql服務，將其定義為一個集群。

此時http與mysql集群并不會被當作一個集群服務進行調度，如何實現將多個服務使用同一個集群服務來調度。需要用到FWM

FWM：FireWall Mark

借助于防火墻標記來分類報文，而后基于標記定義集群服務；可將多個不同的應用使用同一個集群服務進行調度；

配置步驟

1、在防火墻上打標記

iptables -t mangle -A PREROUTING -d 192.168.154.200 -p tcp -m multiport –dports 80,3306 -j MARK –set-mark 11

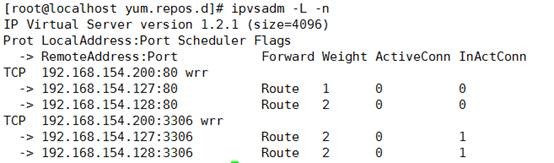

2、基于標記配置ipvs

ipvsadm -A -f 11 -s wrr

ipvsadm -a -f 11 -r 192.168.154.127 -g -w 1

ipvsadm -a -f 11 -r 192.168.154.128 -g -w 1

十一：LVS持久鏈接（Persistence）

持久連接模板：實現無論使用任何算法，在一定時間之內，實現將來自同一個ip地址的請求始終發往同一個RS。

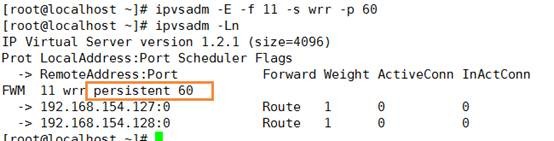

ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]]

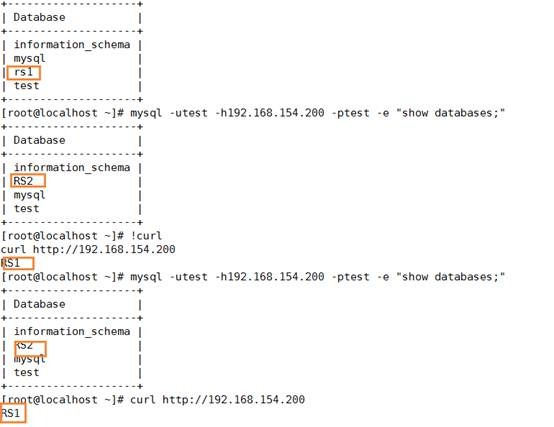

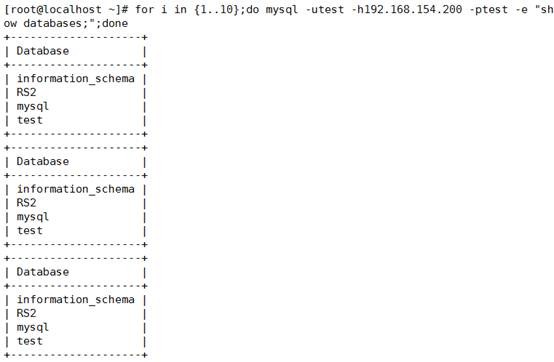

測試

mysql服務連接的也是RS2

port Affinity：

每端口持久：每集群服務單獨定義，并定義其持久性；

每防火墻標記持久：基于防火墻標記定義持久的集群服務；可實現將多個端口上的應用統一調度，即所謂的port Affinity；

每客戶端持久：基于0端口定義集群服務，即將客戶端對所有應用的請求統統調度至后端主機，而且可使用持久連接進行綁定；

十二：ipvsadm規則的保存與重載

1、保存：建議保存至/etc/sysconfig/ipvsadm

ipvsadm-save > /PATH/TO/IPVSADM_FILE

ipvsadm -S > /PATH/TO/IPVSADM_FILE

systemctl stop ipvsadm.service

2、重載：

ipvsadm-restore < /PATH/FROM/IPVSADM_FILE

ipvsadm -R < /PATH/FROM/IPVSADM_FILE

systemctl restart ipvsadm.service

考慮：

(1) Director不可用，整個系統將不可用；SPoF單點故障

解決方案：高可用

keepalived

heartbeat/corosync

(2) 某RS不可用時，Director依然會調度請求至此RS；

解決方案：對各RS的健康狀態做檢查，失敗時禁用，成功時啟用；

keepalived

heartbeat/corosync, ldirectord

檢測方式：

(a) 網絡層檢測；ping

(b) 傳輸層檢測，端口探測；

(c) 應用層檢測，請求某關鍵資源；

測試多次，間隔測試，多次失敗，判斷失敗

請求超時時間，請求時間間隔，請求次數。

ok –> failure

failure –> ok

但，director無法完成健康狀態檢測，需要keepalived來配合完成。
