Linux Cluster之keepalived及keepalived + LVS DR的實現



一、HA Cluster基礎

系統可用性A=MTBF/(MTBF+MTTR)

MTBF：平均無故障時間

MTTR：平均修復時間

降低MTTR的方式：冗余（redundent）

衡量標準：幾個9 90%、99%、99.9%…

提升系統可用性的辦法之一：降低MTTR

通過冗余（redundant）的方式能夠避免單點故障（SPoF），從而降低MTTR。

冗余方式：

一主一備

一主多備

多主多備：此時，各主節點提供的服務不應該是同一個服務

主節點：active

備用節點：passive

主節點通過多播的方式以一定的頻率發送HeartBeat信息，告知其他備用節點自己仍在提供服務。一旦其他備用節點在一定時長之內沒有收到主節點的HeartBeat信息，會認為其發生故障，這時備用節點會基于優先級來搶占提供服務的IP地址，并把服務啟動向外提供。

當由多個節點構成一個高可用集群時，若出現某主節點與其他節點互相之間不能通信，但主節點還在正常提供服務，此時，其他節點會與主節點爭搶資源，這種情況被稱之為Networl Partition（也被稱之為腦裂brain split）。出現此情況時，節點數量大于半數的節點將接手服務。

構建集群時，一般使用奇數個節點。當出現網絡分區情況時能夠選舉出新的主節點。

二、HA CLuster的實現方案

vrrp協議的實現：keepalived

ais：完備的HA集群

heartbeat

corosync

三、VRRP協議簡介

VRRP全稱 Virtual Router Redundancy Protocol，即虛擬路由冗余協議?？梢哉J為它是實現路由器高可用的容錯協議，即將N臺提供相同功能的路由器組成一個路由器組(Router Group)，這個組里面有一個master和多個backup，但在外界看來就像一臺一樣，構成虛擬路由器。擁有一個虛擬IP（vip，也就是路由器所在局域網內其他機器的默認路由），占有這個IP的master實際負責ARP相應和轉發IP數據包，組中的其它路由器作為備份的角色處于待命狀態。master會發組播消息，當backup在超時時間內收不到vrrp包時就認為master宕掉了，這時就需要根據VRRP的優先級來選舉一個backup當master，保證路由器的高可用。

在VRRP協議實現里，虛擬路由器使用 00-00-5E-00-01-XX 作為虛擬MAC地址，XX就是唯一的 VRID （Virtual Router IDentifier），這個地址同一時間只有一個物理路由器占用。在虛擬路由器里面的物理路由器組里面通過多播IP地址 224.0.0.18 來定時發送通告消息。每個Router都有一個 1-255 之間的優先級別，級別最高的（highest priority）將成為主控（master）路由器。通過降低master的優先權可以讓處于backup狀態的路由器搶占（pro-empt）主路由器的狀態，兩個backup優先級相同的IP地址較大者為master，接管虛擬IP

VRRP協議術語

虛擬路由器：由一個 Master 路由器和多個 Backup 路由器組成。主機將虛擬

路由器當作默認網關。

VRID：虛擬路由器的標識。有相同 VRID 的一組路由器構成一個虛擬路由器。

Master 路由器：虛擬路由器中承擔報文轉發任務的路由器。

Backup 路由器：Master 路由器出現故障時，能夠代替 Master 路由器工作的路由器。

虛擬 IP 地址：虛擬路由器的 IP 地址。一個虛擬路由器可以擁有一個或多個IP地址。

IP 地址擁有者：接口 IP 地址與虛擬 IP 地址相同的路由器被稱為 IP 地址擁有者。

虛擬 MAC 地址：一個虛擬路由器擁有一個虛擬 MAC 地址。虛擬 MAC 地址的格式為 00-00-5E-00-01-{VRID}。通常情況下，虛擬路由器回應 ARP 請求使用的是虛擬 MAC 地址，只有虛擬路由器做特殊配置的時候，才回應接口的真實 MAC 地址。

優先級：VRRP 根據優先級來確定虛擬路由器中每臺路由器的地位。

非搶占方式： 如果 Backup 路由器工作在非搶占方式下，則只要 Master 路由器沒有出現故障，Backup 路由器即使隨后被配置了更高的優先級也不會成為Master 路由器。

搶占方式：如果 Backup 路由器工作在搶占方式下，當它收到 VRRP 報文后，會將自己的優先級與通告報文中的優先級進行比較。如果自己的優先級比當前的 Master 路由器的優先級高，就會主動搶占成為 Master 路由器；否則，將保持 Backup 狀態。

四、keepalived體系結構及簡單配置

4.1、keepalived是什么及其功能

keepalived是VRRP協議的軟件實現，原生設計的目的為了高可用ipvs服務。其功能如下：

1）、基于VRRP協議完成地址流動；

2）、為VIP地址所在的節點生成ipvs規則（定義在配置文件中）；

3）、為各RS做健康狀態檢測；

4）、基于腳本調用接口通過執行腳本完成腳本中定義的功能；

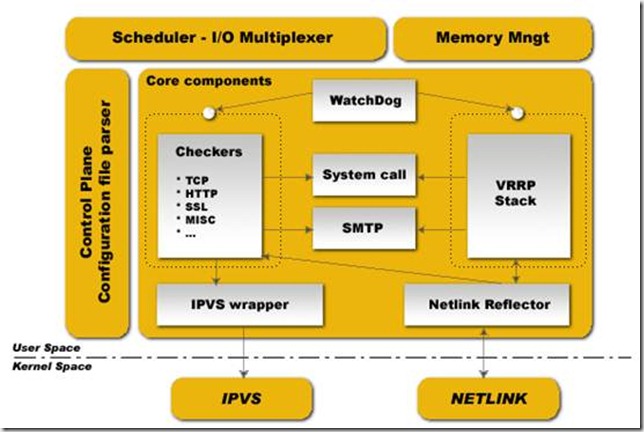

4.2、keepalived體系結構

keepalived是高度模塊化的軟件，其由核心模塊、內存管理、I/O復用、配置文件分析器四個模塊構成。

keepalived采用了多進程的設計模式，每個進程負責不同的功能。

父進程：內存管理，子進程管理等

子進程：VRRP子進程

子進程：healthchecker子進程

Keeplived的體系結構分兩層：內核空間（Kernel Spase）和用戶空間（User Spase）。

1）、內核空間層包括兩個模塊：

IPVS：IPVS模塊是Keepalived引入的一個第三方模塊，通過IPVS可以實現基于IP的負載均衡集群。IPVS默認包含在LVS集群軟件中。在Keepalived中，IPVS模塊是可配置的，如果需要負載均衡功能，可以在編譯Keepalived時打開負載均衡功能，也可以通過配置編譯參數關閉。

NETLINK：主要用于實現一些高級路由框架和一些相關的網絡功能，完成用戶空間層Netlink Reflector模塊發來的各種網絡請求。

2）、用戶空間層分為4個部分：

Scheduler – I/O Multiplexer ： I/O復用分發調度器，負責安排Keepalived所有內部的任務請求。

Memory Management：內存管理機制，這個框架提供了訪問內存的一些通用方法。

Control Plane：Keepalived的控制面板，實現對配置文件進行編譯和解析，Keepalived的配置文件解析比較特殊，不是一次解析所有模塊的配置，而是在用到某個模塊時才解析相應的配置。

Core components：Keepalived的核心組件，包含了一系列功能模塊，主要有WatchDog、Checkers、VRRP Stack、IPVS wrapper和Netlink Reflector。

3）、Core components的5個主要功能模塊：

WatchDog：負責監控Checkers和VRRP進程。

Checkers：負責對服務器運行狀態檢測和故障隔離

VRRP Stack：負責HA集群中失敗切換（Failover）。

IPVS wrapper：負責將設置好的IPVS規則發送到內核空間并提交給IPVS模塊，最終實現IPVS模塊的負載均衡功能。

Netlink Reflector：負責高可用集群中Failover時虛擬IP(VIP)的設置和切換。Netlink Reflector的所有請求最后都發送到內核空間層的NETLINK模塊來完成。

4.3、keepalived程序環境

配置文件：/etc/keepalived/keepalived.conf

主程序：/usr/sbin/keepalived

配置文件組成部分：

全局配置（GLOBAL CONFIGURATION）：

Global definations

static routes

VRRPD CONFIGURATION

VRRP synchronization group(s)

VRRP instance(s)

LVS CONFIGURATION

Virtual server group(s)

Virtual server(s)

4.4、keepalived配置文件詳解之全局配置&vrrp instance配置

1）全局配置

global_defs {

notification_email { #當keepalieved發生切換等操作時，需要通知的收件人

acassen@firewall.loc

}

notification_email_from Alexandre.Cassen@firewall.loc#通知郵件的發件人

smtp_server 192.168.200.1 #郵件服務器地址

smtp_connect_timeout 30 #郵件服務器連接超時時長

router_id LVS_DEVEL #當前路由器的標識符

vrrp_mcast_group4 224.0.0.18 #發送多播的多播地址。當局域網中存在多個keepalived集群時，建議將其地址修改為各自獨立。

}

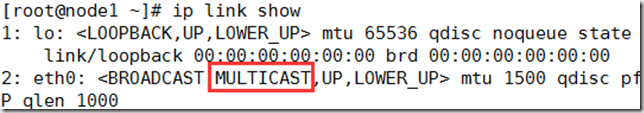

要能發送多播信息，網卡必須支持MULTICAST。使用ip link show可以查看是否支持

如果查看到不支持，可以通過ip link set dev ifname multicast on來啟用支持

~]# ip link set dev eth0 multicast on

2）虛擬路由器配置

vrrp_instance instance_name { #一個vrrp_instance定義一個虛擬路由器，instance_name不能重復。

state MASTER |BACKUP #定義當前節點在此虛擬路由器的初始狀態。只能有一個MASTER。注：初識狀態是通過優先級的比對來最終決定的

interface interface_name #當前虛擬路由器使用的物理接口，即Vip配置在哪個網卡的別名上

virtual_router_id VRID #虛擬路由器的唯一標識符，不能重復，范圍0-255

priority 100 #當前節點在此虛擬路由器中的優先級，范圍1-254。優先級高的為MASTER

advert_int 1 #主加點向備用節點通告自己heartbeat信息的時間間隔，默認1秒。

authentication { #認證方式和密碼，主從必須一樣。

auth_type AH|PASS #推薦使用簡單字符認證，不能超過8個字符

auth_pass 1111 #認證密碼，最好使用隨機數。openssl rand -hex 4

}

virtual_ipaddress { #設定虛擬路由器IP地址，可以指定配置在哪個物理接口上，也可以指定標簽。其隨著state的變化而增加或刪除，state為MASTER時增加，BACKUP時刪除。state由priority決定。

192.168.200.17/24 dev eth1

192.168.200.18/24 dev eth2 label eth2:1

}

track_interface { #當虛擬路由器配置在某物理接口上時，此配置用于定義當該物理接口發生故障時，則轉為FAULT狀態，重新觸發選舉。

eth0

eth1

…

}

nopreempt #定義為非搶占模式，默認為搶占模式

preempt_delay #搶占模式下節點上線后觸發新選舉操作的延時時長

#在實例中，可以自定義通知方式，而不使用全局通知方式，配置如下

notify_master <STRING>|<QUOTED-STRING> #當前節點為主節點時觸發的腳本

notify_backup <STRING>|<QUOTED-STRING> #當前節點為備節點時觸發的腳本

notify_fault <STRING>|<QUOTED-STRING>#當前節點轉為失敗狀態時觸發的腳本

notify <STRING>|<QUOTED-STRING>#通用格式的通知觸發機制，能完成上述三種狀態切換的通知，不能與上述通知配置同時使用。

}

keepalived服務啟動日志信息：保存于/var/log/messages

4.5、keepalived配置示例之vrrp instance實現：

配置前提：

(1) 各節點時間必須同步； 使用ntp或 chrony服務進行同步。

(2) 確保iptables及selinux不會成為阻礙；

(3) 各節點之間可通過主機名互相通信（非必須）；

(4) 各節點之間的root用戶 可以基于密鑰認證的ssh互相通信；

實驗環境：

node1 CentOS6.8 192.168.154.127

node2 CentOS6.8 192.168.154.128

虛擬路由器1：名稱 testone ip：192.168.154.220

虛擬路由器2：名稱 testtwo ip：192.168.154.230

node1為虛擬路由器1 testone的主節點，虛擬路由器2 testtwo的備節點

node2為虛擬路由器2 testtwo的主節點，虛擬路由器1 testone的備節點

1）單主配置。以配置testone為例

a）在node1上配置，其為主節點

global_defs {

notification_email {

root@localhost

}

notification_email_from keepalived@localhost

smtp_server 127.0.0.1

smtp_connect_timeout 30

router_id 121

vrrp_mcast_group4 224.0.54.154

}

vrrp_instance testone {

state MASTER

interface eth0

virtual_router_id 51

priority 100

advert_int 1

authentication {

auth_type PASS

auth_pass 797fea91

}

virtual_ipaddress {

192.168.154.220/24 dev eth1

}

}

b）在node2上配置，其為備用節點。

備用節點配置文件在主節點配置文件的基礎上修改state為BACKUP和priority低于主節點即可

global_defs {

notification_email {

root@localhost

}

notification_email_from keepalived@localhost

smtp_server 127.0.0.1

smtp_connect_timeout 30

router_id 121

vrrp_mcast_group4 224.0.54.154

}

vrrp_instance testone {

state BACKUP #在備節點上state改為BACKUP

interface eth0

virtual_router_id 51

priority 95 #備節點上的priority低于主節點的priority

advert_int 1

authentication {

auth_type PASS

auth_pass 797fea91

}

virtual_ipaddress {

192.168.154.220/24 dev eth1

}

}

之后，分別在主節點和備節點啟動keepalived服務。

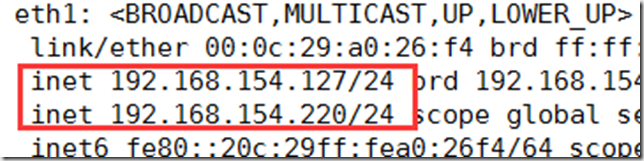

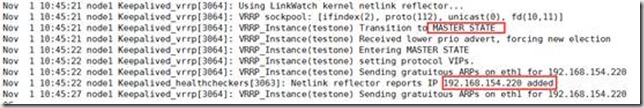

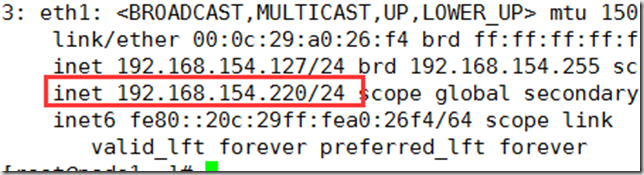

c）在主節點上查看配置

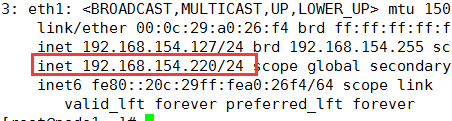

查看網卡信息

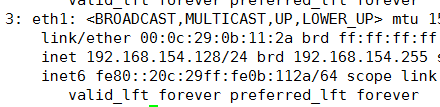

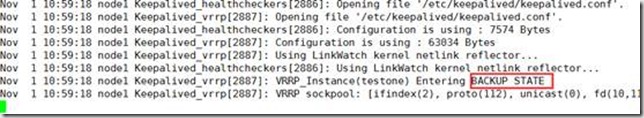

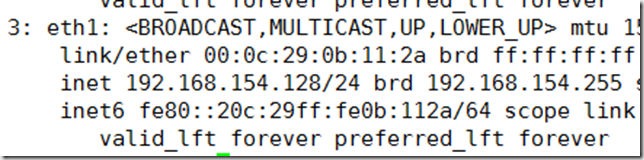

d）查看備節點配置及網卡信息

2）主主配置。

配置2個虛擬路由器，一個節點為虛擬路由器1的主節點，虛擬路由器2的備節點；另一個節點為虛擬路由器2的主節點，虛擬路由器1的備節點。

a）在node1上新增虛擬路由器2 testtwo的配置，其為testtwo的備節點

vrrp_instance testtwo {

state BACKUP

interface eth0

virtual_router_id 52 #注：虛擬路由器之間的ID不能重復

priority 97

advert_int 1

authentication {

auth_type PASS

auth_pass fe9f18a0 #注：虛擬路由器之間的認證密碼不能重復

}

virtual_ipaddress {

192.168.154.230/24 dev eth1 #注：虛擬路由器之間的虛擬IP互相獨立

}

}

b）在node2上新增以下配置，其為testtwo的主節點

vrrp_instance testtwo {

state MASTER

interface eth0

virtual_router_id 52

priority 100

advert_int 1

authentication {

auth_type PASS

auth_pass fe9f18a0

}

virtual_ipaddress {

192.168.154.230/24 dev eth1

}

}

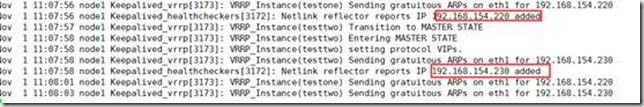

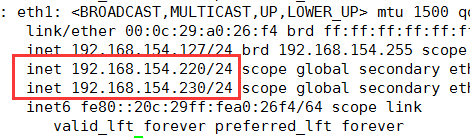

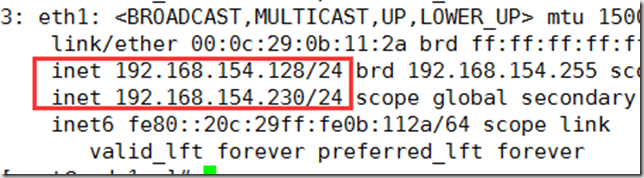

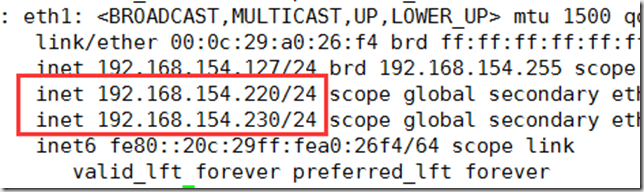

c）先啟動node1上的keepalived，查看主節點日志及網卡信息

發現，此時，由于node2上沒有啟動keepalived，所以node1既是testone的主節點，也是testtwo的主節點

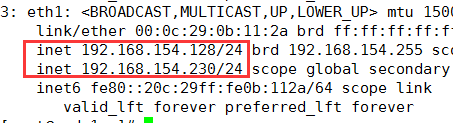

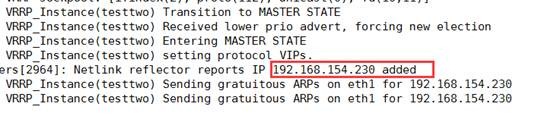

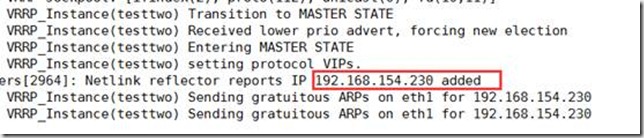

d）啟動node2上的keepalived，查看備節點日志及網卡信息。發現對于testtwo實例，其收到一個低優先級的組播信息，因此發起新的選舉，成為testtwo的主節點。

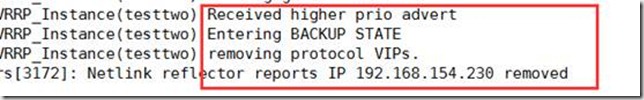

e）此時，在查看node1上日志。發現對于testtwo實例，其受到一個更高優先級的組播，因此其轉換為BACKUP模式，并且移除testtwo的虛擬IP

配置郵件通知。當主備節點之間發生切換時，系統管理員能查看到相應的信息，對系統的健康狀態做出判斷。

1）在node1上，編輯/etc/keepalived/notify.sh

#!/bin/bash

#

contact=’root@localhost’

notify() {

mailsubject=”$(hostname) to be testone $1, vip floating.”

mailbody=”$(date +’%F %T’): vrrp transition, $(hostname) changed to be $1″

echo “$mailbody” | mail -s “$mailsubject” $contact

}

case $1 in

master)

notify master

;;

backup)

notify backup

;;

fault)

notify fault

;;

*)

echo “Usage: $(basename $0) {master|backup|fault}”

exit 1

;;

esac

2）修改/etc/keepalived/notify.sh權限，增加可執行權限

3）vim /etc/keepalived/keepalived.conf。在testone實例中增加以下內容

notify_master “/etc/keepalived/notify.sh master”

notify_backup “/etc/keepalived/notify.sh backup”

notify_fault “/etc/keepalived/notify.sh fault”

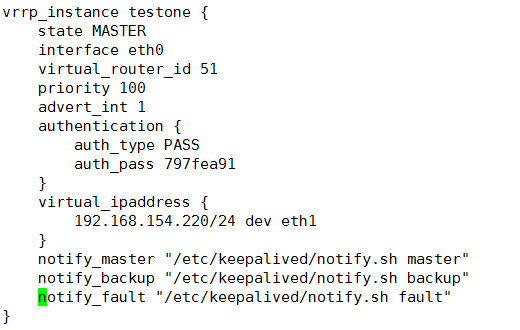

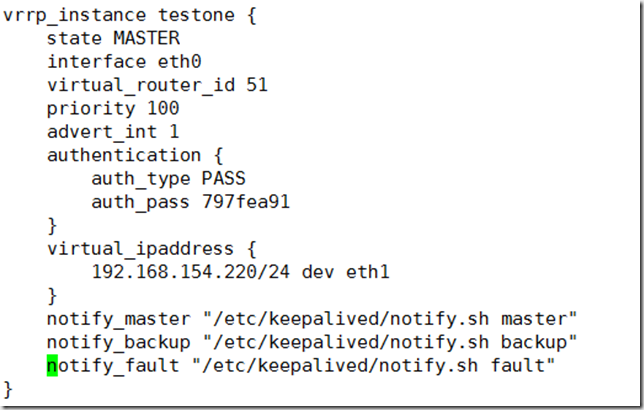

如下圖：

4）將腳本文件拷貝至其他備節點中，此處僅有node2節點。

5）同樣也需要編輯/etc/keepalived/keepalived.conf。在testone實例中增加以下內容

notify_master “/etc/keepalived/notify.sh master”

notify_backup “/etc/keepalived/notify.sh backup”

notify_fault “/etc/keepalived/notify.sh fault”

6）測試。分別停掉node1、node2上的keepalived服務做測試。皆可看到

4.6、keepalived配置文件詳解之virtual server配置

virtual_server VIP VPORT { #設置虛擬服務器，指定虛擬IP及服務端口，用空格分開

delay_loop 6 #設置服務輪詢的時間間隔，單位秒

b_algo rr|wrr|lc|wlc|lblc|sh|dh #集群調度算法

lb_kind NAT|DR|TUN #集群類型

persistence_timeout 50 #持久連接時長。

protocol TCP #集群服務通過哪個協議提供

sorry_server 192.168.200.200 1358 #定義當整個集群不能正常提供服務時，由誰來對客戶請求進行響應，而不是直接返回拒絕鏈接等錯誤信息。

real_server 192.168.201.100 443 { #集群服務器的Real Server IP及其端口

weight 1 #定義權重，數值越大，權重越高。性能較高的服務器建議設置較高的權重，能合理利用資源

notify_up <STRING>|<QUOTED-STRING> #定義RS狀態改變腳本

notify_down <STRING>|<QUOTED-STRING> #定義RS狀態改變腳本

#健康狀態檢測機制，支持應用層檢測HTTP_GET、SSL_GET；傳輸層檢測TCP_CHECK，使用一種即可。注：在做健康狀態檢測時，有三種方式：1、icmp ping；2、掃描tcp|udp服務端口；3、通過應用層協議直接請求關鍵資源，以判斷服務是否可用。通常而言，使用應用層檢測能精準定位服務是否可用。

HTTP_GET|SSL_GET {

url {

path <STRING> #定義要監控的URL

digest <STRING> #判斷上述檢測機制為健康狀態的響應的內容的校驗碼

status_code <INT> #判斷上述檢測機制為健康狀態的響應碼。兩種判斷方式選擇其一即可。也可一起使用。

}

connect_timeout <INTEGER> #連接超時時長

nb_get_retry <INT> #重試的次數；

delay_before_retry <INT> #重試之前延遲時長；

connect_ip <IP ADDRESS> #向當前RS的哪個IP地址發起健康狀態檢測請求；

connect_port <PORT> #向當前RS的哪個PORT發起健康狀態檢測請求；

bindto <IP ADDRESS> #發出健康狀態檢測請求時使用的源地址；

bind_port <PORT> #源端口

}

TCP_CHECK {

connect_timeout <INTEGER> #連接超時時長

nb_get_retry <INT> #重試的次數；

delay_before_retry <INT> #重試之前延遲時長；

connect_ip <IP ADDRESS> #向當前RS的哪個IP地址發起健康狀態檢測請求；

connect_port <PORT> #向當前RS的哪個PORT發起健康狀態檢測請求；

bindto <IP ADDRESS> #發出健康狀態檢測請求時使用的源地址；

bind_port <PORT> #源端口

}

}

}

4.7、keepalived配置示例之keepalive + LVS DR的實現

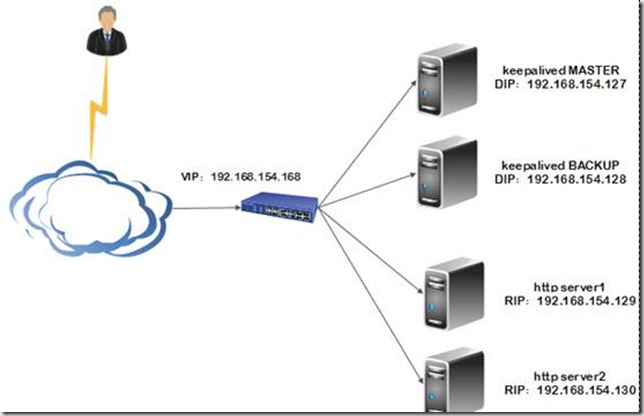

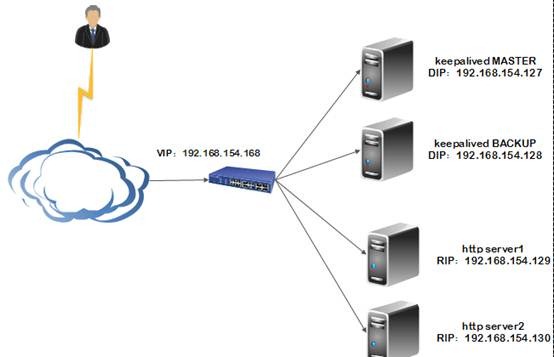

環境： http server通過lvs DR實現負載均衡，director service通過keepalived保證高可用。如下圖所示

為了以示區別，http server1上的index頁面內容為“this is RS1 website”; http server2上的index頁面內容為“this is RS2 website”

配置步驟：

1）配置http server

a）在http server1上配置

echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

ifconfig lo:0 192.168.154.168 netmask 255.255.255.255 up

route add -host 192.168.154.168 dev lo:0

之后：安裝http程序，配置站點內容為“this is RS1 website”，并啟動httpd服務，具體配置略。

b）在http server2上的配置類似http server1，不再贅述。

2）配置keepalived。

a）keepalived的主節點配置如下。編輯/etc/keepalived/keepalived.conf。配置內容如下：

! Configuration File for keepalived

global_defs {

notification_email {

root@localhost

}

notification_email_from keepalived@localhost

smtp_server 127.0.0.1

smtp_connect_timeout 30

router_id 121

vrrp_mcast_group4 224.0.54.154

}

vrrp_instance testone {

state MASTER

interface eth0

virtual_router_id 51

priority 100

advert_int 1

authentication {

auth_type PASS

auth_pass 797fea91

}

virtual_ipaddress {

192.168.154.168/24 dev eth1

}

notify_master “/etc/keepalived/notify.sh master”

notify_backup “/etc/keepalived/notify.sh backup”

notify_fault “/etc/keepalived/notify.sh fault”

}

virtual_server 192.168.154.168 80 {

delay_loop 6

lb_algo rr

lb_kind DR

protocol TCP

real_server 192.168.154.129 80 {

weight 1

HTTP_GET {

url {

path /

status_code 200

}

connect_timeout 1

nb_get_retry 3

delay_before_retry 1

}

}

real_server 192.168.154.130 80 {

weight 1

HTTP_GET {

url {

path /

status_code 200

}

connect_timeout 1

nb_get_retry 3

delay_before_retry 1

}

}

}

b）將主節點上/etc/keepalived/keepalived.conf配置文件拷貝至BACKUP上。

修改vrrp instance配置上的state 為BACKUP及priority低于MASTER的priority 100即可。

3）啟動主節點及備節點上的keepalived服務。

4）模擬http server服務故障

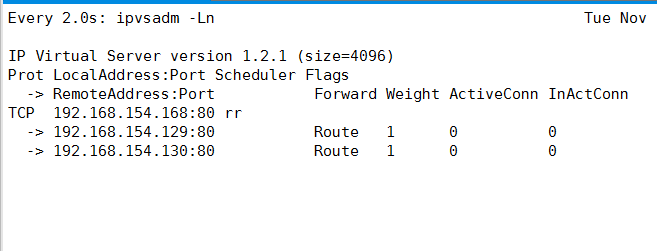

在主節點上使用watch ipvsadm -Ln實時監控RS的健康狀況。

停止http server1上的http服務：service httpd stop

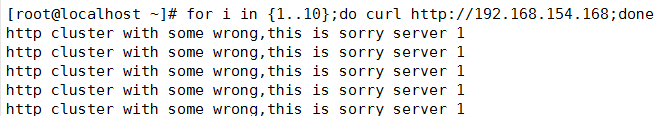

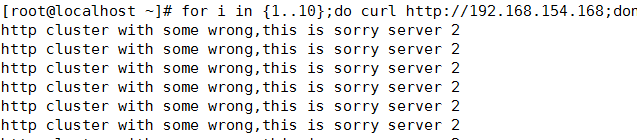

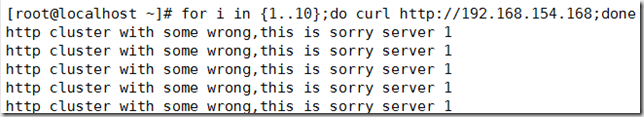

5）當兩個http server都出現故障時，即集群不能正常提供服務時。此時在請求http服務，會提示錯誤信息。但此錯誤信息并不能給予用戶判斷請求錯誤的原因提供幫助。通過配置sorry server可以讓用戶或系統管理員了解服務故障的部分原因。sorry server配置步驟如下：

a）在keepalived的MASTER和BACKUP節點上，配置http服務。在master上提供的頁面內容為”http cluster with some wrong,this is sorry server 1″,backup上提供的頁面內容為”http cluster with some wrong,this is sorry server 2″。

http服務配置完成之后，啟動服務。

b）編輯主節點的/etc/keepalived/keepalived.conf配置文件。在virtual_server中增加以下內容：

sorry_server 127.0.0.1 80

在備節點上操作相同。

之后，在主、備節點上使用service keepalived reload重載配置。

c）在http server的http服務都停止時，再去訪問。測試結果如下

測試命令：for i in {1..10};do curl http://192.168.154.168;done

此時，停止192.168.154.127上的keepalived服務，再次測試，結果為

6）從測試結果判斷，keepalived + lvs DR工作正常。將停掉的keepalived服務恢復啟動，確保http server及keepalived節點上的http服務為啟動即可，至此，keepalived + lvs DR配置完成。

附：快速部署LVS DR的示例腳本。

#!/bin/bash

#

vip=”192.168.154.168″

vport=”80″

netmask=”255.255.255.255″

iface=”lo:0″

case $1 in

start)

echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

ifconfig $iface $vip netmask $netmask broadcast $vip up

route add -host $vip dev $iface

;;

stop)

ifconfig $iface down

echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore

echo 0 > /proc/sys/net/ipv4/conf/lo/arp_ignore

echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce

echo 0 > /proc/sys/net/ipv4/conf/lo/arp_announce

esac
