Linux Cluster之Keepalived + Nginx的實現



一、實驗環境

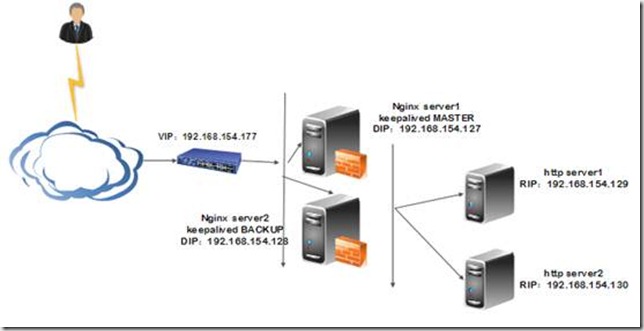

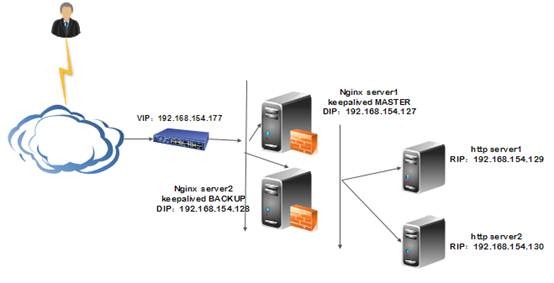

http server1與http server2組成web集群，由nginx服務器實現負載均衡代理，使用keepalived保證nginx服務的高可用。通過虛擬IP192.168.154.177對外提供web服務。

實驗目的：

1）當Nginx server1上的nginx服務異常時，由nginx server2提供反帶服務。

2）當Nginx server1上的nginx服務異常時，重啟Nginx server1上的nginx服務，啟動成功之后，仍由Nginx server1提供代理服務。

二、分別在nginx server1、nginx server2上安裝nginx

1）獲取nginx安裝包

2）解決依賴關系

yum install -y pcre-devel openssl-devel zlib-devel

3）解壓安裝包

tar xf nginx-1.10.0.tar.gz

4）編譯安裝

./configure –prefix=/usr/local/nginx –conf-path=/etc/nginx/nginx.conf –user=nginx –group=nginx

make && make install

5）配置環境變量，方便使用nginx命令

echo "PATH=/usr/local/nginx/sbin/:$PATH" > /etc/profile.d/nginx.sh

source /etc/profile.d/nginx.sh

使用nginx -V查看nginx版本是否為手動安裝的版本。

6）配置nginx服務系統服務。此操作須在nginx server1、server2上都完成，以方便keepalived通過服務管理命令來管理nginx服務。

編輯/etc/nginx/nginxconf文件，配置pid如下

pid /usr/local/nginx/logs/nginx.pid;

編輯/etc/init.d/nginx

#!/bin/sh

#

# nginx – this script starts and stops the nginx daemon

#

# chkconfig: – 85 15

# description: Nginx is an HTTP(S) server, HTTP(S) reverse \

# proxy and IMAP/POP3 proxy server

# processname: nginx

# config: /etc/nginx/nginx.conf

# config: /etc/sysconfig/nginx

# pidfile: /var/run/nginx.pid

# Source function library.

. /etc/rc.d/init.d/functions

# Source networking configuration.

. /etc/sysconfig/network

# Check that networking is up.

[ "$NETWORKING" = "no" ] && exit 0

nginx="/usr/local/nginx/sbin/nginx"

prog=$(basename $nginx)

sysconfig="/etc/sysconfig/$prog"

lockfile="/var/lock/subsys/nginx"

pidfile="/usr/local/nginx/logs/nginx.pid" #pid改為與nginx.conf一致

NGINX_CONF_FILE="/etc/nginx/nginx.conf"

[ -f $sysconfig ] && . $sysconfig

start() {

[ -x $nginx ] || exit 5

[ -f $NGINX_CONF_FILE ] || exit 6

echo -n $"Starting $prog: "

daemon $nginx -c $NGINX_CONF_FILE

retval=$?

echo

[ $retval -eq 0 ] && touch $lockfile

return $retval

}

stop() {

echo -n $"Stopping $prog: "

killproc -p $pidfile $prog

retval=$?

echo

[ $retval -eq 0 ] && rm -f $lockfile

return $retval

}

restart() {

configtest_q || return 6

stop

start

}

reload() {

configtest_q || return 6

echo -n $"Reloading $prog: "

killproc -p $pidfile $prog -HUP

echo

}

configtest() {

$nginx -t -c $NGINX_CONF_FILE

}

configtest_q() {

$nginx -t -q -c $NGINX_CONF_FILE

}

rh_status() {

status $prog

}

rh_status_q() {

rh_status >/dev/null 2>&1

}

# Upgrade the binary with no downtime.

upgrade() {

local oldbin_pidfile="${pidfile}.oldbin"

configtest_q || return 6

echo -n $"Upgrading $prog: "

killproc -p $pidfile $prog -USR2

retval=$?

sleep 1

if [[ -f ${oldbin_pidfile} && -f ${pidfile} ]]; then

killproc -p $oldbin_pidfile $prog -QUIT

success $"$prog online upgrade"

echo

return 0

else

failure $"$prog online upgrade"

echo

return 1

fi

}

# Tell nginx to reopen logs

reopen_logs() {

configtest_q || return 6

echo -n $"Reopening $prog logs: "

killproc -p $pidfile $prog -USR1

retval=$?

echo

return $retval

}

case "$1" in

start)

rh_status_q && exit 0

$1

;;

stop)

rh_status_q || exit 0

$1

;;

restart|configtest|reopen_logs)

$1

;;

force-reload|upgrade)

rh_status_q || exit 7

upgrade

;;

reload)

rh_status_q || exit 7

$1

;;

status|status_q)

rh_$1

;;

condrestart|try-restart)

rh_status_q || exit 7

restart

;;

*)

echo $"Usage: $0 {start|stop|reload|configtest|status|force-reload|upgrade|restart|reopen_logs}"

exit 2

esac

7）之后使用chkconfig –add nginx將nginx加為系統服務，之后即可通過service來管理nginx服務。

三、配置nginx

安裝成功之后，在MASTER上編輯nginx配置文件

vim /etc/nginx/nginx.conf

在http上下文中添加下面的配置

upstream webcluster {

server 192.168.154.129;

server 192.168.154.130;

}

在需要反帶的server中的location上下文中配置

location / {

proxy_pass http://webcluster;

index index.html index.htm;

}

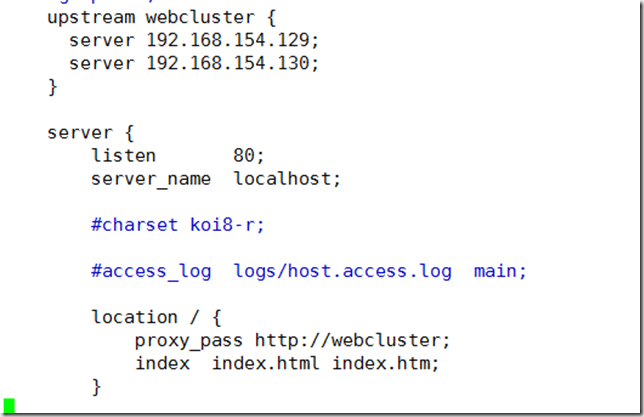

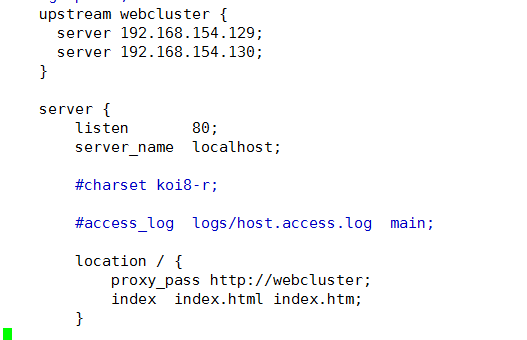

如下圖所示：

之后，測試配置文件是否有誤，無誤則啟動nginx，并將配置文件拷貝至BACKUP節點中。

啟動BACKUP節點上的nginx服務。

四、安裝并配置keepalived

在CentOS6.4之后的版本，keepalived被收錄進base源中，以前的版本被收錄進epel源中，配置好yum源，使用yum安裝即可。

安裝好keepalived之后，在MASTER服務器中編輯keepalived配置文件

1、實現當Nginx server1上的nginx服務異常時，由nginx server2提供反帶服務。

vim /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {

notification_email {

root@localhost

}

notification_email_from keepalived@localhost

smtp_server 127.0.0.1

smtp_connect_timeout 30

router_id 121

vrrp_mcast_group4 224.0.54.154

}

vrrp_instance nginxcluster {

state MASTER

interface eth0

virtual_router_id 51

priority 100

advert_int 1

authentication {

auth_type PASS

auth_pass 797fea91

}

virtual_ipaddress {

192.168.154.177/24 dev eth1

}

}

將配置文件拷貝至BACKUP節點中。修改state–>BACKUP；priority–>95（低于MASTER的priority 100即可）之后，啟動MASTER和BACKUP上的keepalived服務。 此時，當MASTER上的nginx服務異常時，MASTER并不會切換，此時web服務無法正常對外提供。要解決此問題，應該檢測nginx服務的狀態，當MASTER上的nginx服務異常時，MASTER轉換為BACKUP，繼續對外提供web服務。

keepalived要實現對服務的監控，需要用到其腳本功能。

keepalived調用外部輔助腳本，完成資源監控，并根據監控的結果狀態來實現優先級動態調整；

vrrp_script：定義一個資源監控腳本；

vrrp_script <STRING> {

script "" #自己寫的檢測腳本。也可以是一行命令如killall -0 nginx

interval INT #定義檢測周期，單位為秒，即每隔幾秒檢測一次

weight -INT #檢測失敗之后，當前keepalived的優先級會減去定義的整數

fall INT #連續檢測幾次失敗才算確定的失敗。會用weight減少優先級

rise 1 #檢測1次成功就算成功，但不修改優先級

}

track_script：調用定義的資源監控腳本；可以監控多個

track_script {

SCRIPT_NAME

}

在上例中的配置文件的基礎上做修改，新增下文中突出的配置。

vrrp_script chk_nginx {

script "pidof nginx > /dev/null && exit 0 || exit 1"

interval 1

weight -10

fall 3

rise 1

}

vrrp_instance nginxcluster {

state MASTER

interface eth0

virtual_router_id 51

priority 100

advert_int 1

authentication {

auth_type PASS

auth_pass 797fea91

}

virtual_ipaddress {

192.168.154.177/24 dev eth1

}

track_script {

chk_nginx

}

}

測試：使用killall nginx殺掉MASTER上的nginx進程，此時keepalived服務仍在運行。

查看keepalived日志

tailf -n 0 /var/log/messages

Nov 1 22:19:37 node1 Keepalived_vrrp[9378]: VRRP_Script(chk_nginx) failed

Nov 1 22:19:39 node1 Keepalived_vrrp[9378]: VRRP_Instance(nginxcluster) Received higher prio advert

Nov 1 22:19:39 node1 Keepalived_vrrp[9378]: VRRP_Instance(nginxcluster) Entering BACKUP STATE

Nov 1 22:19:39 node1 Keepalived_vrrp[9378]: VRRP_Instance(nginxcluster) removing protocol VIPs.

Nov 1 22:19:39 node1 Keepalived_healthcheckers[9377]: Netlink reflector reports IP 192.168.154.177 removed

由日志可以發現，keepalived觸發了chk_nginx腳本，并且檢測失敗，之后，weight -10，由100-10=90，低于BACKUP上的優先級，故其提示接收到更高的優先級組播，轉換為BACKUP狀態，并且移除VIP。

此時，并不影響web服務的正常向外提供。實現了當Nginx server1上的nginx服務異常時，由nginx server2提供反帶服務。

2、下面，來實現當Nginx server1上的nginx服務異常時，重啟Nginx server1上的nginx服務，啟動成功之后，仍由Nginx server1提供代理服務。

此功能需要借助于notify_master、notify_backup、notify_fault配置來實現，當MASTER轉換為BACKUP節點時，觸發一個重啟nginx服務的腳本，由于keepalived默認工作在搶占模式下，其會發送組播向其他通告自己的優先級，并進行比對，當發現自己的優先級較高時，發起新一輪的選舉，由于其優先級較高，其會稱為MASTER。

在MASTER轉換為BACKUP，在轉換為MASTER的之一過程中

notify_master <STRING>|<QUOTED-STRING> #當前節點為主節點時觸發的腳本

notify_backup <STRING>|<QUOTED-STRING> #當前節點為備節點時觸發的腳本

notify_fault <STRING>|<QUOTED-STRING>#當前節點轉為失敗狀態時觸發的腳本

1）在/etc/keepalived/目錄下編輯chk_nginx_on.sh腳本：當節點角色發生切換時，以郵件的形式通知root用戶，并重啟nginx服務。

#!/bin/bash

#

contact='root@localhost'

notify() {

mailsubject="$(hostname) to be nginxcluster $1, vip floating."

mailbody="$(date +'%F %T'): vrrp transition, $(hostname) changed to be nginxcluster $1"

echo "$mailbody" | mail -s "$mailsubject" $contact

}

case $1 in

master)

notify master

service nginx restart

;;

backup)

notify backup

service nginx restart

;;

fault)

notify fault

;;

*)

echo "Usage: $(basename $0) {master|backup|fault}"

exit 1

;;

esac

2）編輯/etc/keepalived/keepalived.conf

在相應的instance配置段中添加以下內容：

notify_master "/etc/keepalived/chk_nginx_on.sh master"

notify_backup "/etc/keepalived/chk_nginx_on.sh backup"

notify_fault "/etc/keepalived/chk_nginx_on.sh fault"

之后，重載配置：service keepalived reeload

3）測試，停掉MASTER上的nginx服務，觀察keepalived日志。

發現，當nginx服務停止之后，keepalived觸發了chk_nginx腳本，并且檢測失敗，轉換為BACKUP狀態，并且移除VIP。轉換為BACKUP之后，觸發chk_nginx_on.sh腳本，重啟nginx服務，之后，其通過chk_nginx腳本檢測成功，故其優先級得以恢復，由于其優先級高于BACKUP，觸發新的選舉，并被選舉為MASTER。

Nov 2 19:22:01 node1 Keepalived_vrrp[8611]: VRRP_Script(chk_nginx) failed

Nov 2 19:22:02 node1 Keepalived_vrrp[8611]: VRRP_Instance(nginxcluster) Received higher prio advert

Nov 2 19:22:02 node1 Keepalived_vrrp[8611]: VRRP_Instance(nginxcluster) Entering BACKUP STATE

Nov 2 19:22:02 node1 Keepalived_vrrp[8611]: VRRP_Instance(nginxcluster) removing protocol VIPs.

Nov 2 19:22:02 node1 Keepalived_healthcheckers[8610]: Netlink reflector reports IP 192.168.154.177 removed

Nov 2 19:22:03 node1 Keepalived_vrrp[8611]: VRRP_Script(chk_nginx) succeeded

Nov 2 19:22:04 node1 Keepalived_vrrp[8611]: VRRP_Instance(nginxcluster) forcing a new MASTER election

Nov 2 19:22:04 node1 Keepalived_vrrp[8611]: VRRP_Instance(nginxcluster) forcing a new MASTER election

Nov 2 19:22:05 node1 Keepalived_vrrp[8611]: VRRP_Instance(nginxcluster) Transition to MASTER STATE

Nov 2 19:22:06 node1 Keepalived_vrrp[8611]: VRRP_Instance(nginxcluster) Entering MASTER STATE

Nov 2 19:22:06 node1 Keepalived_vrrp[8611]: VRRP_Instance(nginxcluster) setting protocol VIPs.

Nov 2 19:22:06 node1 Keepalived_healthcheckers[8610]: Netlink reflector reports IP 192.168.154.177 added

Nov 2 19:22:06 node1 Keepalived_vrrp[8611]: VRRP_Instance(nginxcluster) Sending gratuitous ARPs on eth1 for 192.168.154.177

Nov 2 19:22:11 node1 Keepalived_vrrp[8611]: VRRP_Instance(nginxcluster) Sending gratuitous ARPs on eth1 for 192.168.154.177

4）總結：通過vrrp_scrip機制，可以實現當nginx服務出現故障時，MASTER轉移至備節點，從而保障nginx服務的正常對外提供；而通過notify機制，可以實現當服務異常時重啟nginx服務，并根據keepalived默認工作在搶占模式，搶回MASTER。
