要求：
分別實現這三種架構：
1、nginx + tomcat cluster
2、httpd(proxy_http_module)+tomcat cluster
3、httpd(proxy_ajp_module)+tomcat cluster；
注意：三臺主機的時間同步
一、實現nginx+tomcat cluster架構
反代服務器：nginx
外網地址：172.16.250.201 內外那個地址：192.168.109.119
tomcat1主機：192.168.109.116
tomcat2主機：192.168.109.117
1、配置tomcat1主機
（1）安裝所需要的包組件
yum install java-1.8.0-openjdk tomcat tomcat-webapps tomcat-admin-webapps tomcat-docs-webapp
（2）配置測試頁
在tomcat默認根路徑下創建一個/var/lib/tomcat/webapps/test2目錄
在test2目錄下創建tomcat所需要的文件：WEB-INF,classes,lib,index.jsp
為主頁文件添加測試內容
（3）啟動服務
systemctl start tomcat.service
（4）使用URL：http://192.168.109.116:8080/test2測試
2、tomcat2主機配置
（1）安裝所需要的包組件
yum install java-1.8.0-openjdk tomcat tomcat-webapps tomcat-admin-webapps tomcat-docs-webapp
（2）配置測試頁
在tomcat默認根路徑下創建一個/var/lib/tomcat/webapps/test2目錄
在test2目錄下創建tomcat所需要的文件：WEB-INF,classes,lib,index.jsp
為主頁文件添加測試內容
vim /var/lib/tomcat/webapps/test2/index.jsp
（3）啟動服務
systemctl start tomcat.service
（4）使用URL：http://192.168.109.117:8080/test2測試
3、配置反代服務器
（1）安裝nginx包
yum install nginx
（2）修改主配置文件/etc/nginx/nginx.conf
添加后端主機組
（3）定義一個server
vim /etc/nginx/conf.d/tomcat.conf
（4）啟動服務
systemctl start nginx.service
（5）測試
使用URL：http://www.zq.com/test2測試
配置成功
二、實現httpd(proxy_http_module)+tomcat cluster架構
httpd服務器利用proxy_http_module模塊實現反代服務
利用上例中的tomcat1和tomcat2服務器，里面的配置不用變
主要改一下反代服務器，停止nginx服務器，然后利用httpd反代服務
注意：要利用這種架構實現反代tomcat服務，要確保httpd服務器內已經加載了proxy_http_module模塊：可以使用命令：httpd -M查看
（1）配置反代服務器
yum install httpd
（2）創建一個VirtualHost主機
（3）啟動httpd服務
systemctl start httpd.service
（4） 測試
使用URL：http://www.zq.com/test2測試
配置完成
三、實現httpd(proxy_ajp_module)+tomcat cluster架構
httpd服務器利用proxy_ajp_module模塊實現反代服務
利用上例中的tomcat1和tomcat2服務器，里面的配置不用變
主要改一下反代服務器，將原有的VirtualHost主機配置修改一下
注意：要利用這種架構實現反代tomcat服務，要確保httpd服務器內已經加載了proxy_ajp_module模塊：可以使用命令：httpd -M查看

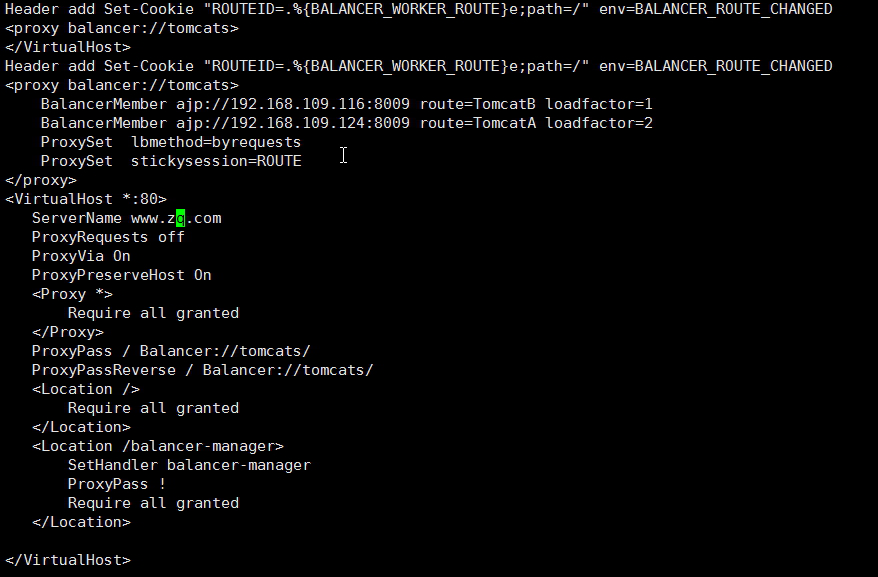

（1）修改VirtualHost配置
（2）啟動httpd服務
systemctl start httpd.service
（3） 測試
使用URL：http://www.zq.com/test2測試
配置完成
