OSI模型與TCP/IP協議棧

     OSI模型：

    使用OSI模型的意義：

     簡化教學
     加快發展速度
     確保技術的互操作性
     簡化模塊化設計
     標準化接口
     降低復雜性

   OSI 網絡模型分層


————————-   |
7      應用層           |         網絡進程訪問層：為應用程序進程提供網絡服務?
————————–
6      表示層           |          數據表示：
————————–
5      會話層           |          端連接：  建立、管理和終止在應用程序的會話
————————-
4       傳輸層          |         傳輸問題：確保數據傳輸的可靠性（負責網段–> 可靠性）?
————————–
3        網絡層         |         數據傳輸：1路由數據包2.選擇傳遞數據最佳路徑3.支持邏輯尋址（數據包–> 路由）
————————–
2       數據鏈路層    |         訪問介質：定義了如何格式化數據以便鏡像傳輸以及如何控制對網絡訪問（幀–>mask） ?
————————–
1       物理層          |           二進制傳輸 ：為啟動、維護及關閉物理鏈路定義了電氣等規范和功能規范（位–》二進制傳輸）
————————-

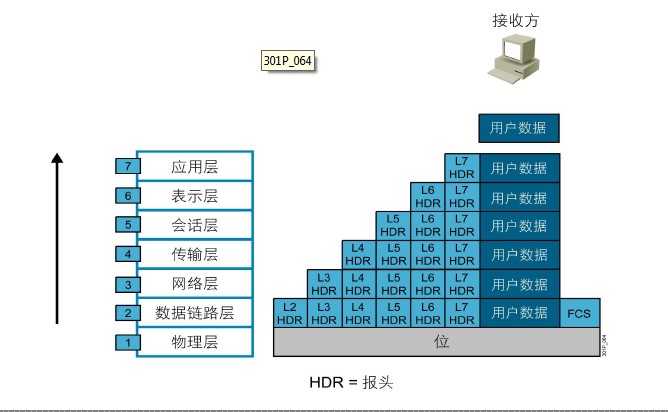

數據在網絡流動的方向如圖：

        發生方：數據封裝

        接收方：數據解封

     關于PDU和PUD在OSI各層的不同稱呼：
     PDU: Protocol Data Unit,協議數據單元是指對等層次之間傳遞的數據單位
    物理層的PDU是數據位bit
    數據鏈路層的PDU是數據幀frame
    網絡層的PDU是數據包packet
    傳輸層的PDU是數據段segment
    其他更高層次的PDU是消息message

    TCP/IP 協議棧

    最早發源于美國國防部（縮寫為DoD）的因特網的前身ARPA網項目，1983年1月1日，TCP/IP取代了舊的網絡控制協議NCP，成為今天的互聯網和局域網的基石和標準,由互聯網工程任務組負責維護
    1.TCP/IP 協議棧 共定義了四層
TCP/IP協議棧

—————————-

1.    應用層              |

—————————–
2.    傳輸層              |
—————————–
3.    Internet層        |
—————————–
4.    網絡訪問層       |
———————- ——

   2. Internet 協議特征
?運行于OSI 網絡層
?面向無連接的協議
?獨立處理數據包
?分層編址
?盡力而為傳輸
?無數據恢復功能

   3. 傳輸層  tcp和UTP的特性：

    TCP的特性：

TCP特性
a.工作在傳輸層面向連接協議
b.全雙工協議
c.半關閉
d.錯誤檢查
e.將數據打包成段，排序
f.確認機制
g.數據恢復，重傳

h.流量控制，滑動窗口
i.擁塞控制，慢啟動和擁塞避免算法

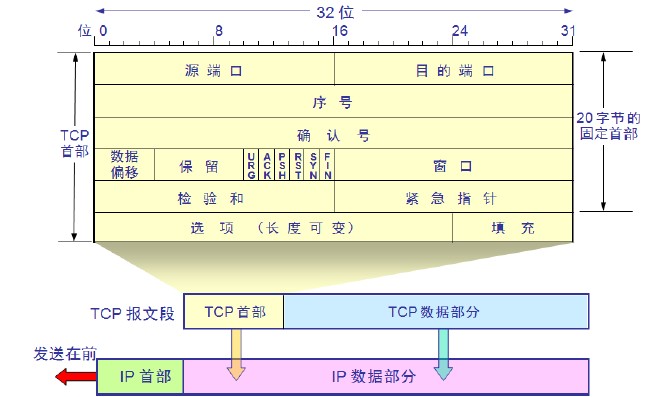

    關于TCP包頭圖：


源端口、目標端口：計算機上的進程要和其他進程通信是要通過計算機端口的，而一個計算機端口某個時刻只能被一個進程占用，所以通過指定源端口和目標端口，就可以知道是哪兩個進程需要通信。源端口、目標端口是用16位表示的，可推算計算機的端口個數為2^16個
?序列號：表示本報文段所發送數據的第一個字節的編號。在TCP連接中所傳送的字節流的每一個字節都會按順序編號。由于序列號由32位表示，所以每2^32個字節，就會出現序列號回繞，再次從0 開始
?確認號：表示接收方期望收到發送方下一個報文段的第一個字節數據的編號。也就是告訴發送發：我希望你（指發送方）下次發送的數據的第一個字節數據的編號是這個確認號
?數據偏移：表示TCP報文段的首部長度，共4位，由于TCP首部包含一個長度可變的選項部分，需要指定這個TCP報文段到底有多長。它指出TCP 報文段的數據起始處距離TCP 報文段的起始處有多遠。該字段的單位是32位(即4個字節為計算單位），4位二進制最大表示15，所以數據偏移也就是TCP首部最大60字節
?URG：表示本報文段中發送的數據是否包含緊急數據。后面的緊急指針字段（urgent pointer）只有當URG=1時才有效
?ACK：表示是否前面的確認號字段是否有效。ACK=1，表示有效。只有當ACK=1時，前面的確認號字段才有效。TCP規定，連接建立后，ACK必須為1,帶ACK標志的TCP報文段稱為確認報文段
?PSH：提示接收端應用程序應該立即從TCP接收緩沖區中讀走數據，為接收后續數據騰出空間。如果為1，則表示對方應當立即把數據提交給上層應用，而不是緩存起來，如果應用程序不將接收到的數據讀走，就會一直停留在TCP接收緩沖區中
?RST：如果收到一個RST=1的報文，說明與主機的連接出現了嚴重錯誤（如主機崩潰），必須釋放連接，然后再重新建立連接?；蛘哒f明上次發送給主機的數據有問題，主機拒絕響應，帶RST標志的TCP報文段稱為復位報文段
?SYN：在建立連接時使用，用來同步序號。當SYN=1，ACK=0時，表示這是一個請求建立連接的報文段；當SYN=1，ACK=1時，表示對方同意建立連接。SYN=1，說明這是一個請求建立連接或同意建立連接的報文。只有在前兩次握手中SYN才置為1，帶SYN標志的TCP報文段稱為同步報文段
?FIN：表示通知對方本端要關閉連接了，標記數據是否發送完畢。如果FIN=1，即告訴對方：“我的數據已經發送完畢，你可以釋放連接了”，帶FIN標志的TCP報文段稱為結束報文段
?窗口大小：表示現在充許對方發送的數據量，也就是告訴對方，從本報文段的確認號開始允許對方發送的數據量
?校驗和：提供額外的可靠性
?緊急指針：標記緊急數據在數據字段中的位置
?選項部分：其最大長度可根據TCP首部長度進行推算。TCP首部長度用4位表示，選項部分最長為：(2^4-1)*4-20=40字節
常見選項：

    關于端口：

    a.0-1023：系統端口或特權端口(僅管理員可用) ，眾所周知，永久

分配給固定的系統應用使用，22/tcp(ssh), 80/tcp(http), 443/tcp(https)
    b.1024-49151：用戶端口或注冊端口，但要求并不嚴格，分配給程序注冊為某應用使用，1433/tcp(SqlServer)，1521/tcp(oracle),
3306/tcp(mysql),11211/tcp/udp(memcached)
49152-65535：動態端口或私有端口，客戶端程序隨機使用的端口
其范圍的定義：/proc/sys/net/ipv4/ip_local_port_range

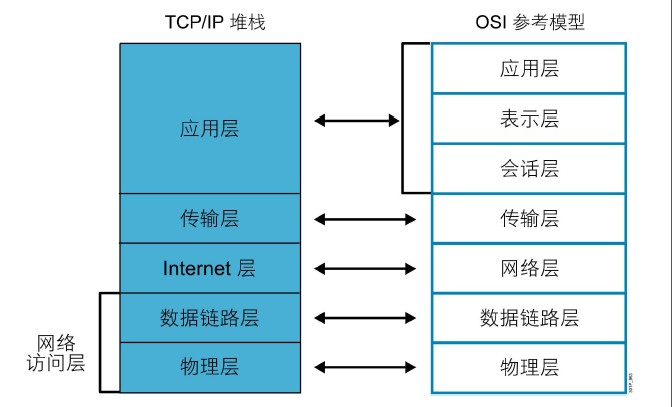

    TCP/IP協議棧和ISO參考模型的分層的對應關系如圖：
