五個虛擬機分別模擬三個路由器和兩個主機，實現不同網段的主機之間的通信。
1.規定四個網段的ip地址：分別是192.168.1.0/24；192.168.2.0/24；192.168.3.0/24；192.168.4.0/24
2.三個路由器命名為R1、R2、R3。R1的兩個網關地址為192.168.1.1和192.168.2.1；R2的兩個網關地址為192.168.2.2和192.168.3.2；R3的兩個網關地址為192.168.3.1和192.168.4.1。
3.兩個主機命名為A和B，A機地址為192.168.1.100/24；B機地址為192.168.4.100/24
4.配置三個路由器的ip地址：

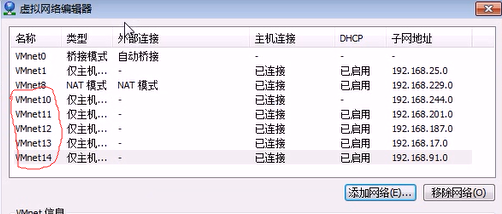

首先添加網絡:VMnet11對應192.168.1.0；VMnet12對應192.168.2.0；VMnet13對應192.168.3.0；VMnet14對應192.168.4.0（關閉DHCP）
給網卡配ip地址：R1的1網卡：ifconfig eth0 192.168.1.1；2網卡：ifconfig eth1 192.168.2.1；
R2的1網卡：ifconfig eth0 192.168.2.2；2網卡：ifconfig eth1 192.168.3.2；
R3的1網卡：ifconfig eth0 192.168.3.1；2網卡：ifconfig eth1 192.168.4.1；

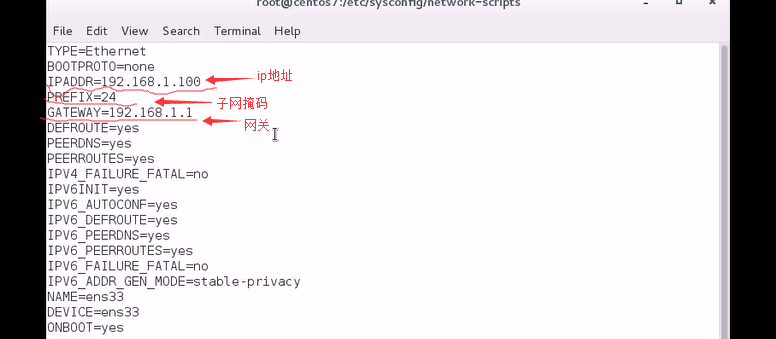

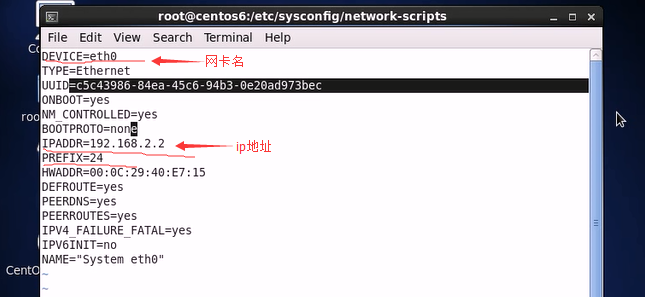

為確保有效性，要將ip地址寫入配置文件中：cd /etc/sysconfig/network-scripts/

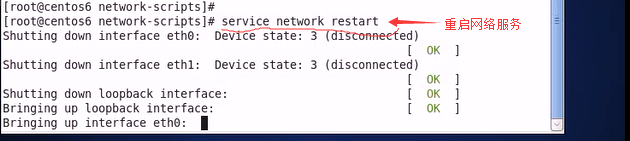

5.重啟網絡服務：service network restart
6.關閉服務：service NetworkManager stop
7.配置客戶端：

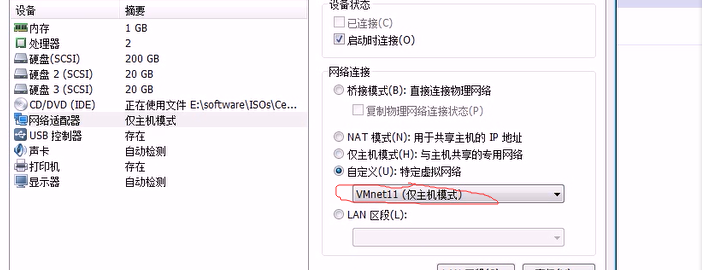

A機的網絡：VMnet11；B機的網絡：VMnet14

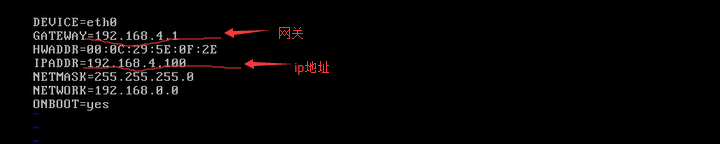

為AB機配置ip地址：
A機：ifconfig eth0 192.168.1.100
B機：ifconfig eth0 192.168.4.100

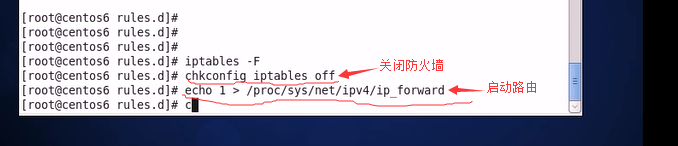

8.R1、R2、R3啟用路由功能：
echo 1>cat /proc/sys/net/ipv4/ip_forward
9.加路由表：
R1與192.168.1.0和2.0兩個網段直連，只需加3.0和4.0兩個網段的路由：
route add -net 192.168.3.0/24 gw 192.168.2.2
route add -net 192.168.4.0/24 gw 192.168.2.2
由于網關相同，可以將路由表合并為：route add default gw 192.168.2.2
R2：只需加1.0和4.0兩個網段：
route add -net 192.168.1.0/24 gw 192.168.2.1
route add -net 192.168.4.0/24 gw 192.168.3.1
R3：只需加1.0與2.0：
route add -net 192.168.1.0/24 gw 192.168.3.2
route add -net 192.168.2.0/24 gw 192.168.3.2
R3路由表也可簡化為：route add default gw 192.168.3.2
至此，搭建結束，測試環節可在A機上ping一下B機的ip，看是否能ping通，如果可以表示搭建成功。
總結：搭建路由環境可以快速詳細的了解路由的工作原理，同時也掌握了不同網段的主機通信的過程。
