防護墻服務

內核空間，集成在linux內核中

擴展各種網絡服務的結構化底層框架

內核中選取五個位置放了五個Hook(勾子）function(INPUT、OUTPUT、FORWARD、PREROUTING、POST ROUTING），而這五個hoot function 向用戶開放，用戶可以通過一個命令工具（iptables)向其寫入規則。

由信息過濾表（table）組成，包含控制IP包處理的規則集（rules），規則被分組放在鏈（chain）上。

三種報文流向：

流入本機：PREROUTING —> INPUT —>用戶空間進程

流出本機：用戶空間進程 —>OUTPUT —>POSTROUTING

轉發：PREROUTING —> FORWARD –> POSTROUTING

防火墻工具

       iptables:

命令行工具，工作在用戶空間

用來編寫規則，寫好的規則被送往netfilter，告訴內核如何去處理信

息包 .

CentOS 7引入了新的前端管理工具

管理工具：

firewall-cmd 命令行

firewall-config 圖形

iptables由四個表和五個鏈以及一些規則組成

四個表table:filter， nat， mangle， raw

filter表：過濾規則表，根據預定義的規則過濾符合條件的數據包 ；

nat表：network address translation 地址轉換規則表

mangle：修改數據標記位規則表

Raw：關閉NAT表上啟用的連接跟蹤機制，加快封包穿越防火墻速度

優先級由高到低的順序為：raw–>mangle—>nat–>filter

             INPUT OUTPUT FORWARD PREROUTI

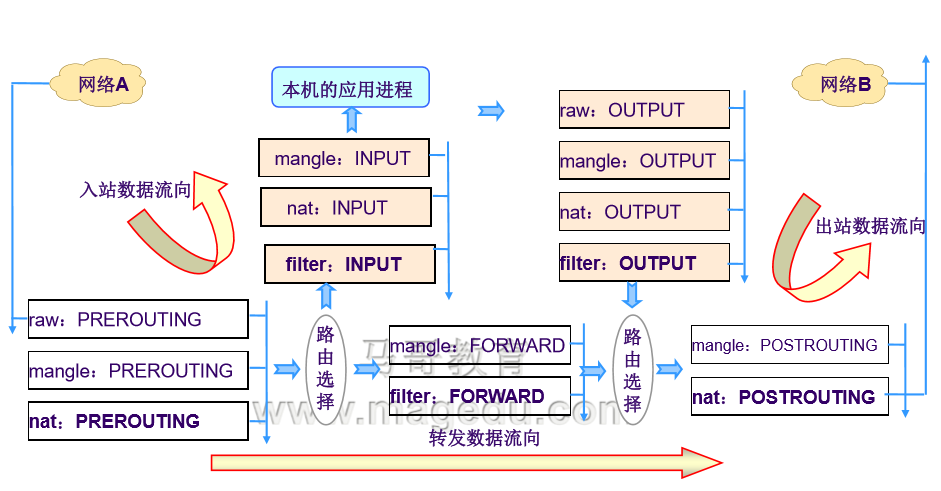

當一個數據包進入網卡時，數據包首先進入PREROUTING鏈， 內核根據

數據包目的IP判斷是否需要轉送出去；

如果數據包就是進入本機的，數據包就會沿著圖向下移動，到達 INPUT

鏈。數據包到達INPUT鏈后，任何進程都會收到它。本 機上運行的程序

可以發送數據包，這些數據包經過OUTPUT鏈 ，然后到達POSTROTING

鏈輸出 ；

如果數據包是要轉發出去的，且內核允許轉發，數據包就會向右 移動，

經過FORWARD鏈，然后到達POSTROUTING鏈輸出。

iptables規則

規則rule：根據規則的匹配條件嘗試匹配報文，對匹配成功的報文根據規

則定義的處理動作作出處理

匹配條件：默認為與條件，同時滿足

基本匹配：IP,端口,TCP的Flags（SYN,ACK等）

擴展匹配：通過復雜高級功能匹配

處理動作：稱為target，跳轉目標。

內建處理動作：ACCEPT,DROP,REJECT,SNAT,DNAT

,MASQUERADE,MARK,LOG…

自定義處理動作：自定義chain，利用分類管理復雜情形

規則要添加在鏈上，才生效；添加在自定義上不會自動生效

鏈chain：

內置鏈：每個內置鏈對應于一個鉤子函數

自定義鏈：用于對內置鏈進行擴展或補充，可實現更靈活的規則組織

管理機制；只有Hook鉤子調用自定義鏈時，才生效.

iptables添加要點

iptables規則添加時考量點:

要實現哪種功能：判斷添加在哪張表上

報文流經的路徑：判斷添加在哪個鏈上

報文的流向：判斷源和目的

匹配規則：業務需要

鏈上規則的次序，即為檢查的次序，因此隱含一定的法則 :

同類規則(訪問同一應用)，匹配范圍小的放上面

不同類規則(訪問不同應用)，匹配到報文頻率較大的放上面

將那些可由一條規則描述的多個規則合并為一個

設置默認策略

實驗環境準備：

Centos7: systemctl stop firewalld.service

systemctl disable firewalld. service

Centos6:service iptables stop; chkconfig iptables off

-N：new, 自定義一條新的規則鏈

-X：delete，刪除自定義的空的規則鏈

-P：Policy，設置默認策略；對filter表中的鏈而言，其默認策略有：

ACCEPT：接受

DROP：丟棄

REJECT：拒絕

-E：重命名自定義鏈；引用計數不為0的自定義鏈不能夠被重命名，

也不能被刪除.

-L：list, 列出指定鏈上的所有規則，本選項須置后

-n：numberic，以數字格式顯示地址和端口號

-v：verbose，詳細信息

-vv 更詳細

-x：exactly，顯示計數器結果的精確值,而非單位轉換后的易讀值

–line-numbers：顯示規則的序號

-A：append，追加

-I：insert, 插入，要指明插入至的規則編號，默認為第一條

-D：delete，刪除

(1) 指明規則序號

(2) 指明規則本身

-R：replace，替換指定鏈上的指定規則編號

-F：flush，清空指定的規則鏈

-Z：zero，置零

[!] -s, –source address[/mask][,…]：源IP地址或范圍

[!] -d, –destination address[/mask][,…]：目標IP地址或范圍

[!] -p, –protocol protocol：指定協議，可使用數字如0（all）

protocol: tcp, udp, icmp, icmpv6, udplite,esp, ah, sctp, mh or

“all“ 參看：/etc/protocols

[!] -i, –in-interface name：報文流入的接口；只能應用于數據 報文流入

環節，只應用于INPUT、FORWARD、PREROUTING鏈

[!] -o, –out-interface name：報文流出的接口；只能應用于數 據報文流

出的環節，只應用于FORWARD、OUTPUT、POSTROUTING鏈

[!] –source-port, –sport port[:port]：匹配報文源端口, 可為端口范圍

[!] –destination-port,–dport port[:port]：匹配報文目標 端口,可為范圍

[!] –tcp-flags mask comp mask 需檢查的標志位列表，用,分隔。

例如： SYN,ACK,FIN,RST comp 在mask列表中必須為1的標志

位列表，無指定則必須 為0，用,分隔。

          允許訪問SSH服務：



–tcp-flags SYN,ACK,FIN,RST SYN 表示要檢查的標志位為SYN,ACK,FIN,RST四個，其中SYN必須為1，余 下的必須為0

–tcp-flags SYN,ACK,FIN,RST SYN,ACK

–tcp-flags ALL ALL

–tcp_flags ALL NONE

[!] –syn：用于匹配第一次握手

相當于：–tcp-flags SYN,ACK,FIN,RST SYN

[!] –source-port, –sport port[:port]：匹配報文的 源端口；

可以是端口范圍

[!] –destination-port,–dport port[:port]：匹配報 文的目標端口；

可以是端口范圍

[!] –icmp-type {type[/code]|typename}

type/code

0/0 echo-reply icmp應答

8/0 echo-request icmp請求

(2)顯式擴展：必須使用-m選項指明要調用的擴展模塊的擴展 機制，要手動

加載擴展模塊:

[-m matchname [per-match-options]]
