所謂計算機網絡是把一組設備（計算機，手機，平板…）；網絡設備（交換機，路由器…），通過有型（網線）的或者無形的媒介（Wifi）把他們連接起來并且按照一定的通訊規則（網絡協議）來進行通訊，這樣的集合就是網絡
網絡的應用程序：
Web 瀏覽器（Chrome、IE、Firefox等）
即時消息（QQ、微信、釘釘（自帶oa系統）等）
電子郵件（Outlook、foxmail 等）
協作（視頻會議、VNC 、 Netmeeting（windows7后被淘汰）? ?、 WebEx 等）
web網絡服務（apache（適用于傳統公司）,nginx（互聯網公司）,IIS（微軟，windows自帶的服務器）? ）
文件網絡服務（ftp,nfs,samba）
數據庫服務（ MySQL,MariaDB（是MYSQL的分支）, MongoDB)
中間件服務（Tomcat（提供java的支持做中間件服務），JBoss）
安全服務（ Netfilter）
軟件對網絡的要求：
1.批量處理的應用程序（FTP ,TFTP,? 庫存更新，無需人工直接交互實施，對帶寬要求不是特別多）
2.交互式應用程序（庫存查詢，數據更新，人機交互，應為用戶在線等待，所以時間很重要）（店商應? ? ? ? ? ? ? ?用）
3實時應用程序（VoIP、視頻，人與人的交互，端到端的延時至關重要時間延遲越短越好）
網絡的特征 ：
速度? （帶寬） bps 每秒鐘下載的位數
成本? ? （速度越快成本越高）
安全性? （設置權限 ）
可用性? ? （工作的正常時間/總共開機時間）? ?正常時間+故障時間/總時間? ?（cluster 集群）
可擴展性? （提高靈活性 ，可以模塊化擴展不用也可以去掉）
可靠性
拓撲 分類：（ 物理拓撲結構和邏輯拓撲結構）
物理拓撲結構是設備的布線方式
邏輯拓撲結構是描述了信息在網絡中流動的方式

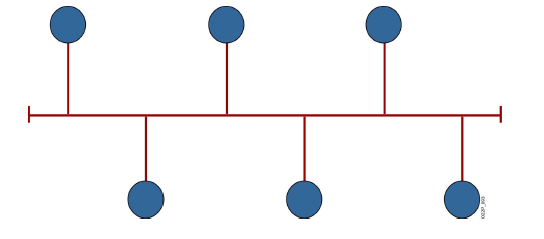

總線拓撲 ：
單行道? ? ? 鏈接的數量越多性能越差? ? ?中間若斷線 就會通訊故障 （數據會反彈回去 數據混亂）
![J]@AD(3$%DQAA]0T]Y704N0](http://www.www58058.com/wp-content/uploads/2018/05/J@AD3DQAA0TY704N0.png)
![J]@AD(3$%DQAA]0T]Y704N0](http://www.www58058.com/wp-content/themes/justnews/themer/assets/images/lazy.png)

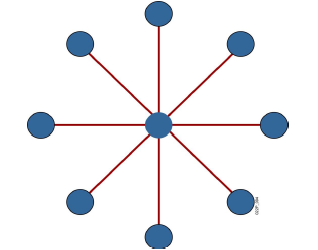

星型拓撲 ：用的最多就是交換機 ，? 鏈接在一個點上， 單一的故障點（交換機壞掉網絡癱瘓）
![HJX]_08VS~AD1V%YV0[(YDT](http://www.www58058.com/wp-content/uploads/2018/05/HJX_08VSAD1VYV0YDT.png)
擴展的星型結構 ： 比星型拓撲的復原能力強，

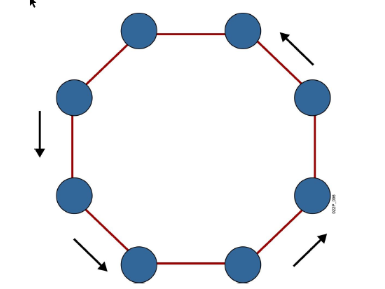

環形拓撲 ：信號繞環形傳輸（逆時針），單點失敗 ，
![AS`3NC3C@0]`KTG_`XA%WT8](http://www.www58058.com/wp-content/uploads/2018/05/AS3NC3C@0KTG_XAWT8.png)
雙環拓撲 ：信號沿方向傳送，比比單環的復原能力強，主環是逆向方向傳送若主環故障啟動備用環順時針? ? ? ? ? ? ? ? ? ? ? ?傳輸
FDDI 就使用雙環拓撲他是光纖數字分布式接口，一般屬于城市網絡，可以達到幾十公里范圍

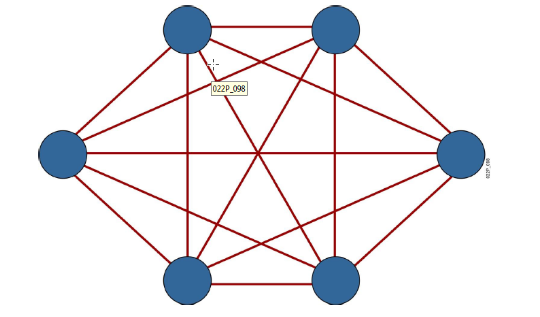

網狀拓撲 ： 容錯率強，實施成本高
![BAVS5EZKR0L2PWY]~WDO2UN](http://www.www58058.com/wp-content/uploads/2018/05/BAVS5EZKR0L2PWYWDO2UN.png)

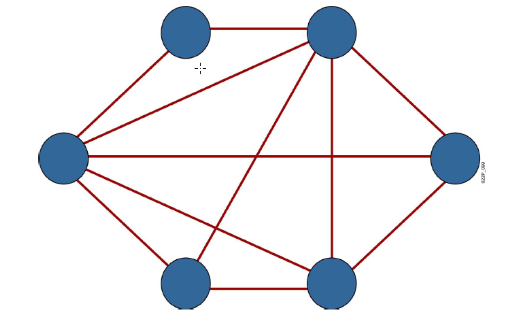

部分網狀拓撲 ：在容錯率與陳本之間尋求平衡? （適用于大部分網絡）
![$)JZJJ9IK73W9~}2BH38A]8](http://www.www58058.com/wp-content/uploads/2018/05/JZJJ9IK73W92BH38A8.png)
主機到主機通訊 ：
舊模型? ? ?（ 適用于軍方）
專有產品 ，由一個廠商控制應用程序和嵌入的軟件
基于標準的模型? ? ?（使用于生活中大部分網絡）
多廠商軟件? ，分層方法

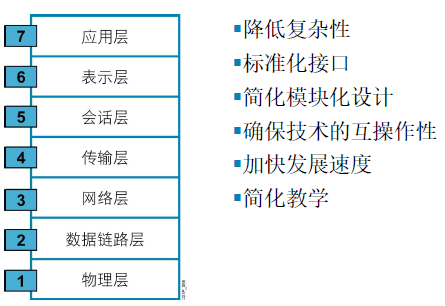

把網絡模型分層化 （把網絡分成若干個模塊叫層，單位layer ,分為7層國際標準）

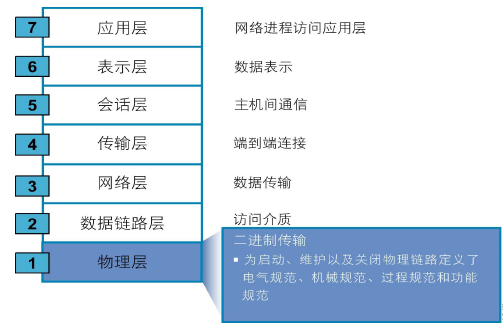

OSI? 表示（開放系統互連）國際 網絡標準
1? ：物理層：以bit為單位
2 :? 數據聯絡層：以frame? 幀 為單位? ? ，? ?CRC 校驗位， 有糾錯功能? ?，幀里面存的是物理地址MAC有原? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?地址和目標地址
3? :? 網絡層：以packet 包為單位 ， 具有邏輯地址的功能 （IP地址），功能是路由（路徑的選擇）
4? :? ?傳輸層：以segment 段為單位，有的協議是可靠的TCP,有的協議是不可靠的UDC
5 ： 會話層： 在兩個應用層之中建立回話
6? ：表示層：對數據做相應得格式化，建構數據，提供加密，協商對應用層的傳輸語法
7 ： 應用層：提供網絡服務，提供用戶身份
5-7 PDU
*****? ? ?OSI? ?7層關系是下層為上層提供服務，下層只為相鄰的上層提供服務

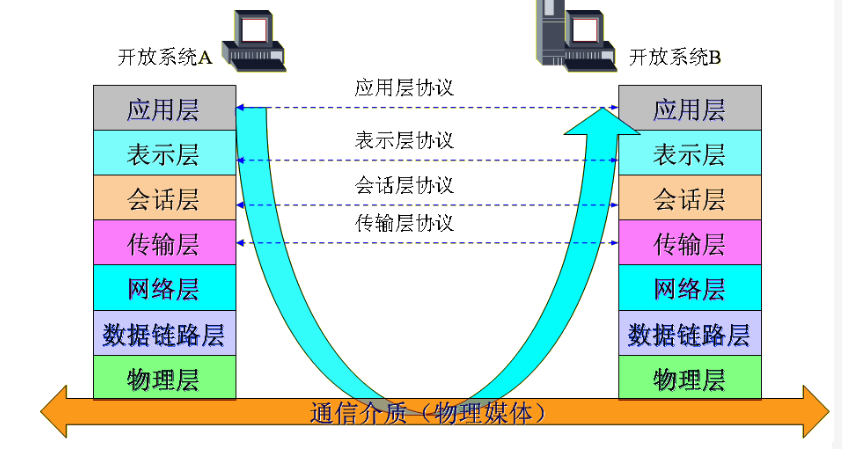

OSI之間的通訊 ：數據封裝? 和數據解封裝
下面4層是由操作系統來實現1-2是硬件 3-4軟件系統來實現
上面3層是有應用程序來實現 5-6 應用程序相關來實現
PDU
PDU: Protocol Data Unit,協議數據單元是指對等層次之間傳遞的數據單位
物理層的PDU是數據位bit
數據鏈路層的PDU是數據幀frame
網絡層的PDU是數據包packet
傳輸層的PDU是數據段segment
其他更高層次的PDU是消息message
![0(Y%1@27H]B)N(J{82U_3T2](http://www.www58058.com/wp-content/uploads/2018/05/0Y1@27HBNJ82U_3T2.png)
三種通訊模式 ：
單播unicast? ?點對點? ，目標是一個人
廣播broadcast 點多所有， 目標是所有人
組播multicast 點對組 ，目標是組
Computers
PCs(電腦）
Servers（服務器）
Interconnections
NICs（網卡）
Media（網線）
Network
devicesHubs（集線器）
Switches（交換機）
Routers（路由器）
Protocols（協議，規則）
Ethernet
IP
ARP
DHCP

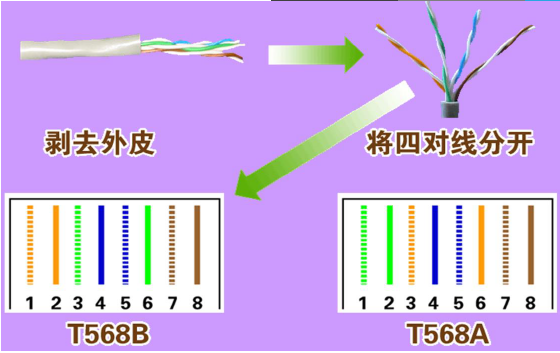

網絡線序分為T568B （常用）? 和T568A
![$T38X]}%LY{~9@[8DES5IZP](http://www.www58058.com/wp-content/uploads/2018/05/T38XLY9@8DES5IZP.png)
T568B 是橙藍綠棕色? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?T568A是綠藍橙棕色
百兆光纖 用到1236線序? ? ? ? ? ? ? ?千兆光纖就要用到8根線
千兆光纖若不按照標準T568B或T568A 的線序排列 電磁干擾比較嚴重（丟數據，丟包）， 兩根線綁在一起，是用來抵消彼此的電磁干擾
雙絞線分為 (Twisted-Pair)? ?:? UTP? ?(Unshielded )? ? ? ,? ? STP? (Shielded)
UTP 是非屏蔽試雙絞線
STP 是屏蔽試雙絞線? ?（是在非屏蔽試雙絞線上加上屏蔽線，成本比較高，但是有強大的防干擾能力）
10Base T
10? 代表早期的網絡通訊速度? ? ?10兆
Base 表示基帶傳輸? 代表是傳輸的數字信號
T 代表的是雙絞線 （Twisted-Pair）
Fiber-Optic? ：光纖

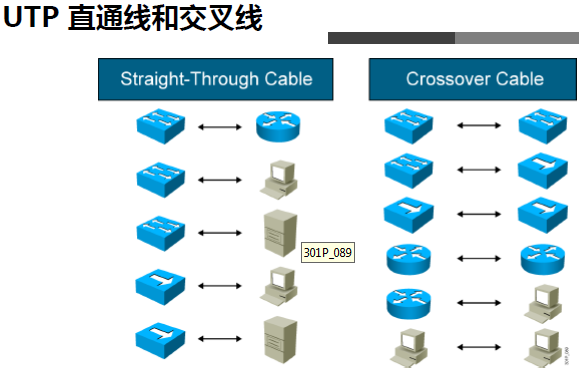

若兩邊線序是一樣的（都是T568B? ?或 T568A 表示的是直連線） 電腦和交換機相連 （交換機連接口有交叉）
百兆 用的是1236? ?TX-/+ 發送數據的意思 RX-/+ 是接受數據的意思
千兆 用的是 12345678線??：BI=雙向數據 每根線即發又接收
若一邊是T568B 一邊是T568A 表示的是? ?UTP交叉線(Crossover)? 可以連接兩個電腦
網絡適配器
RJ45 接口 大部分都是內置網卡
Ethernet Evolution? ? ?局域網就是現在的標準Ethernet 以太網

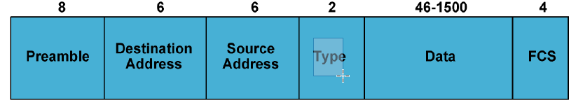

Ethernet Frame幀的結構
Ethernet2
Preamble （前導信息 8? ） Destination Address （目標地址 6 ） Source Address （源地址 6 ）
Type? （上層協議類型 2 ） Data （數據 46-1500） FCS （循環校驗位 4 ）
最小72 —- 最大1526
目標地址就是Mac地址，每個Mac占用6個字節，前三位為廠家編號，后三位為廠家自由分配的也是世界唯
一地址

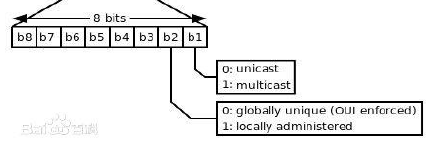

（Mac 地址可以看出來單播 ，多播 ，組播）
b2? ? 正數第七位 為0 是IEEE廠家指定的若為1是基于管理自己指定
b1? ?倒數第一位 為0是單播（全是48個1） 為1 是多播
上層協議類型是指IP協議或其他
數據不是需要傳輸的數據，是OSI上層的數據
Ethernet 802.3
WIFI 802.11/a/b/g/n/ac
都是工作在物理層和數據聯絡層（data link layer）
單工， 全雙工 ，半雙工（和物理通訊相關的方式）屬于物理層概念
單工：是單向傳輸（朝一個方向傳輸） 有收音機，喇叭
全雙工：是雙向傳輸（同時雙向傳遞） 手機
半雙工：只能同時一個人傳遞，輪流傳遞（輪流雙向傳遞）? ?對講機
Hub集線器? ? ? ? （工作在物理層）
集線器是2個端口
Hub：多端口中繼器 （中繼器可以加大傳輸距離）
Hub并不記憶該信息包是由哪個MAC地址發出，哪個MAC地址在Hub的哪個端口
Hub的特點：（帶有廣播特性所有口都轉播，安全性低）
共享帶寬 （數據同一時間只能一臺機器發送數據 效率低下）
半雙工
沖突域：在Hub中發數據 主機越多 效率越低
以太網橋：（一般鏈接2個網絡配合集線器Hub，用Hub來鏈接好多機器）? （工作在數據聯絡層）
交換式以太網的優勢
擴展了網絡帶寬
分割了網絡沖突域，使網絡沖突被限制在最小的范圍內
交換機作為更加智能的交換設備，能夠提供更多用戶所要求的功能：優先級、虛擬網、遠程檢測……
學習信息的是源地址 轉發的時候是根據目標地址來轉發
廣播域：一臺主機向外發送廣播，如果兩臺機器同時收到廣播，我們就說這個兩臺機器在一個廣播域中
網橋能隔斷沖突域不能隔斷廣播域
交換機 （Switch） ：是全雙工? ?每鏈接一個電腦就是一個沖突域，
集線器屬于OSI的第一層物理層設備，而網橋屬于OSI的第二層數據鏈路層設備
從工作方式來看，集線器是一種廣播模式，所有端口在一個沖突域里面。網橋的可以通過端口隔離沖突
Hub是所有共享總線和共享帶寬。網橋每個端口占一個帶寬
可以用? ethtool? ? eth0 或者? mii-tool? ?-v? ?eth0?命令來查看網卡的傳輸
路由器? (router )為了實現路由,路由器需要做下列事情: （工作在網絡層）
分隔廣播域 （可以傳播單播域）
選擇路由表中到達目標最好的路徑 （路由表 可以用 route -n 查看路由表）在windows 用 route print 查看
維護和檢查路由信息
路由主要連接廣域網
****網卡工作在數據鏈絡層和物理層
路由：把一個數據包從一個設備發送到不同網絡里的另一個設備上去。這些工作依靠路由器來完成。路由
器只關心網絡的狀態和決定網絡中的最佳路徑。路由的實現依靠路由器中的路由表來完成
交換機是局域網設備，局域網通訊是基于廣播通訊，路由器是廣域網設備，廣域網通訊是基于單播（點對點通訊）
VLAN（是虛擬局域網） = 廣播域= 邏輯網絡(Subnet)
用交換機也可以隔斷廣播域
安全
靈活管理
trunk 干道? （在傳送數據包的同時改變了數據包的幀結構，添加的VLAN信息） 需要trunk協議來完成打上標記? ?802.1Q? 國際標準 標簽打在 源地址和TYPE中間
